双排直插2x17位排母连接器结构设计

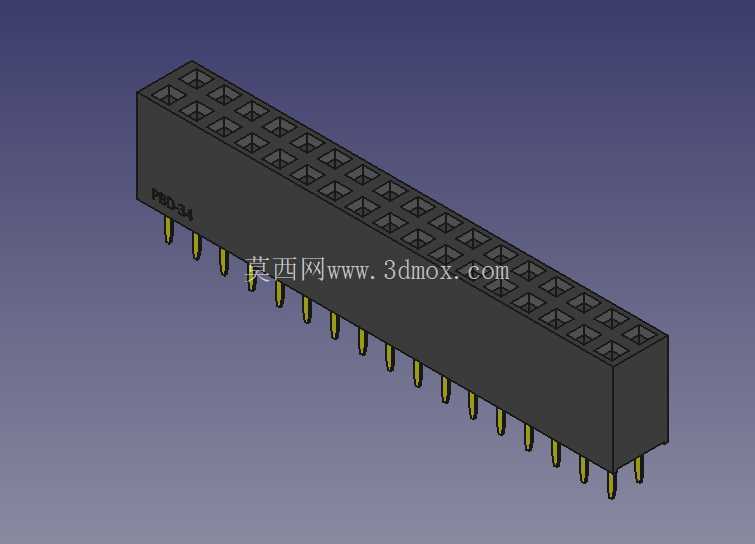

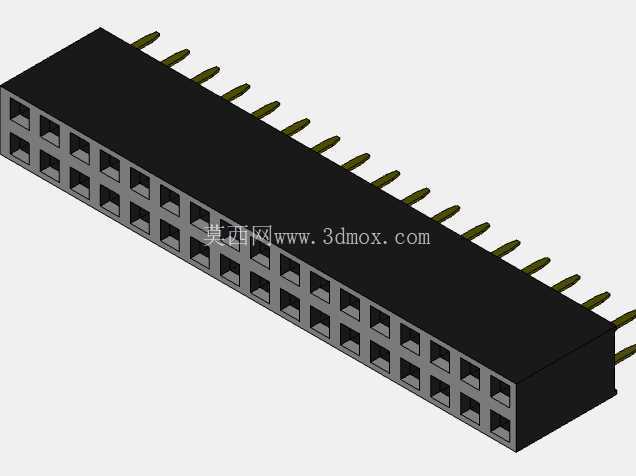

　　从安装维度来看，这款排母采用直插式DIP安装设计，引脚间距为标准2.54mm，双排引脚的排距同样遵循通用排母的标准尺寸，所有引脚长度统一，伸出塑壳底部的长度适配常规1.6mm-2.0mm厚度PCB的波峰焊工艺要求，焊接时引脚可以顺利穿过PCB上的对应安装孔，焊盘尺寸按照标准0.8mm孔径设计即可，不需要额外做定制化的焊盘调整，能直接匹配绝大多数通用PCB设计的封装库，减少工程师画封装时的核对工作量。设计这类排母的时候，首先要考虑的是塑壳的耐温性能，因为波峰焊时炉温会达到260℃左右，持续数秒的高温环境下，塑壳不能出现变形、起泡、端子移位的问题，所以塑壳材质一般选用PA66加玻纤的材质，兼顾绝缘性能、结构强度和耐焊接高温的特性。其次是端子的保持力，每一根插针端子在塑壳腔位里的固定力要达到行业标准要求，避免在插拔排针的时候出现端子被带出塑壳的情况，所以端子和塑壳的配合位置会设计倒刺结构，装配时压入塑壳后倒刺卡入塑壳的预留卡槽里，实现端子的轴向固定，同时端子的接触端采用弹性收口设计，当对应的排针插入时，接触片会产生弹性形变，牢牢抱住排针的插针表面，保证接触的可靠性，不会因为设备的振动、冲击出现瞬断的问题。在工控板卡、通讯终端、嵌入式开发板的板间连接场景里，这类双排直插排母是最常用的板对板、线对板互联器件之一，很多工程师在做堆叠式板卡设计、扩展模块对接时，都会优先选用这类标准化的排座来实现信号与小电流的可靠传输。这款2x17位的直插排母，整体采用黑色耐高温绝缘塑壳作为基体，塑壳内部均匀排布34个独立的接触端子腔位，每一个腔位对应一根磷青铜材质的插针接触件，接触件表面做镀锡或镀金处理，既保证接触时的低导通电阻，也能提升抗氧化能力，避免长期使用后出现接触不良的问题。

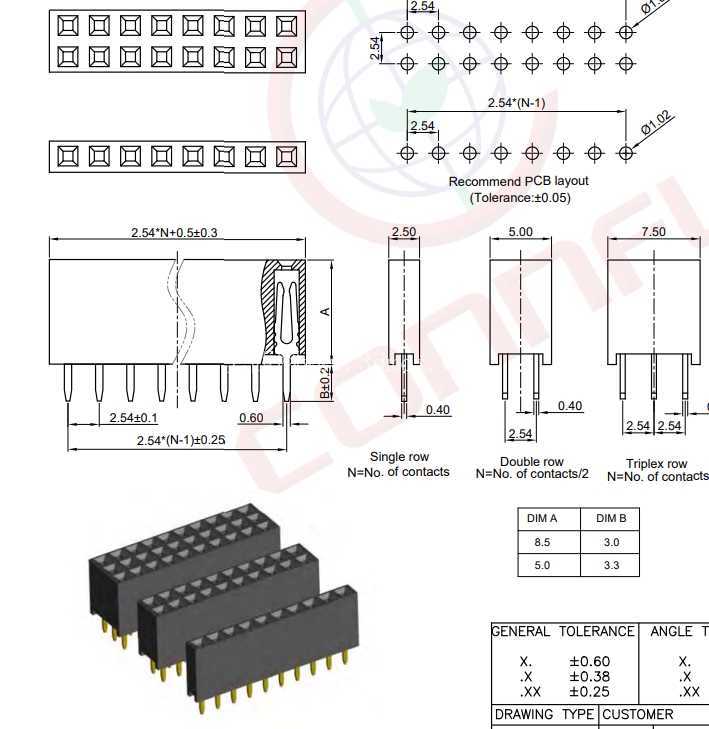

　　从实际使用场景来说，这类34位双排排母常用来做开发板的扩展接口，比如单片机核心板和外围功能板的连接，通讯模块和主控板的信号对接，还有一些工业控制模块上的信号引出接口，相比单排排母，双排结构在同样的长度下可以提供多一倍的连接点位，能有效节省PCB的板面安装空间，适合IO点位数量较多的连接场景。在建模设计的时候，要严格控制每一个引脚的位置度公差，所有引脚的中心距偏差不能超过0.1mm，否则焊接时会出现引脚无法对准PCB孔位的问题，塑壳的外形尺寸要和引脚位置匹配，塑壳侧壁的厚度要保证足够的强度，避免装配时受挤压出现开裂，同时塑壳表面会标注产品型号和定位标识，方便生产和装配时识别方向，防止插反导致的电路接错问题。

　　另外，排母的插拔寿命也是设计时需要重点考量的指标，常规工业级应用要求插拔次数不低于500次，这就对端子接触片的弹性、镀层耐磨性有明确要求，弹性铜材的厚度要控制在合理范围，太薄会导致弹性不足，多次插拔后接触压力下降，太厚则会导致插拔力过大，不方便装配操作。在安装边界上，这款排母焊接到PCB上之后，塑壳底部和PCB表面会预留微小的间隙，方便焊接时助焊剂的挥发，避免助焊剂残留堆积在塑壳底部导致绝缘下降，同时排母周围的器件布局要预留足够的插拔操作空间，至少要留出排母高度1.2倍的操作空间，方便手指或者工装完成排针对接的操作，避免和周边的高器件产生干涉。

　　很多工程师在选型这类排母的时候，除了关注引脚数量、间距参数，还会关注塑壳的高度，不同高度的排母对应不同的板间堆叠间距，这款常规高度的排母适合板间间距10mm左右的堆叠设计，如果有特殊的板间距要求，可以调整塑壳的高度来适配，但引脚的位置尺寸始终保持标准值，保证PCB封装的通用性。在三维建模过程中，要还原每一个细节特征，包括塑壳表面的型号标识、端子的倒角、引脚端部的锥度，这些细节虽然不影响整体的安装尺寸，但在做整机装配干涉检查的时候，能更真实地反映实际装配情况，避免因为模型简化导致的干涉误判，比如引脚端部的锥度是为了方便插入PCB孔位，如果建模时把引脚做成等直径的圆柱，在模拟装配的时候可能会出现过盈的误判，影响结构评审的判断。
