履带式巡检机器人主动啮合驱动链轮

　　该轮体属于小型履带行走平台的主动传动件，主要承担把减速输出扭矩传递给履带、带动整车行进的功能，常见于排爆巡检机器人、小型无人侦察平台、教学竞赛履带车以及轻型越障输送设备。轮体外缘布置连续啮合齿，齿形与履带销孔或履带凸起配合，工作时轮齿依次嵌入履带节距位置，避免履带在泥泞、碎石、坡面等工况下打滑；相比摩擦驱动方式，啮合传动在低速大扭矩启动、原地转向和爬坡时更可靠。

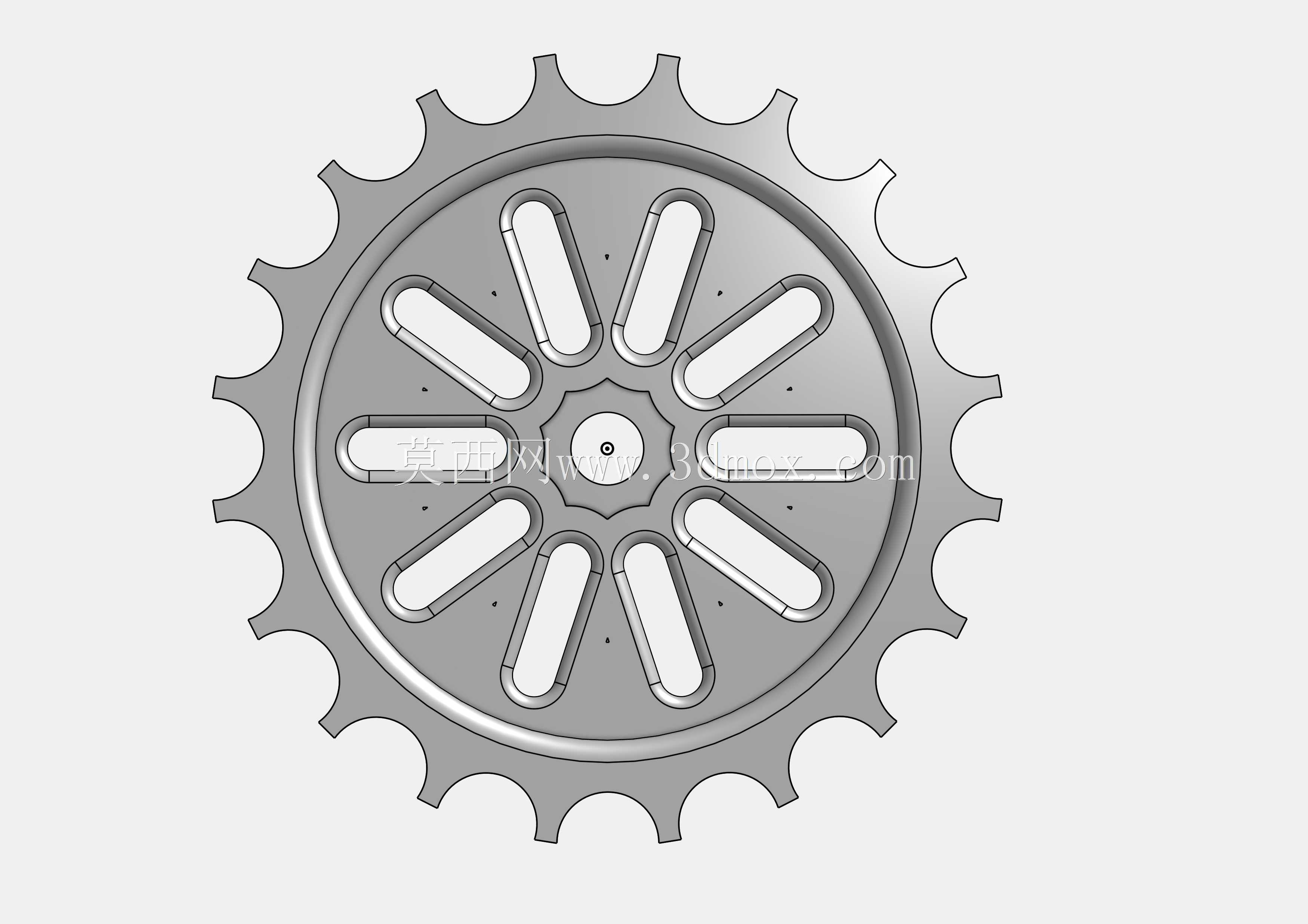

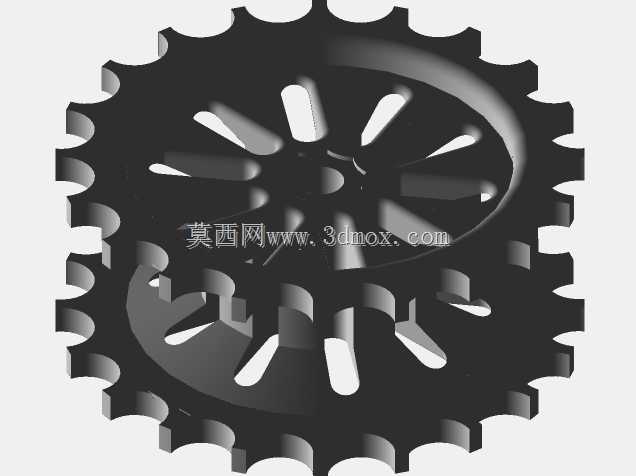

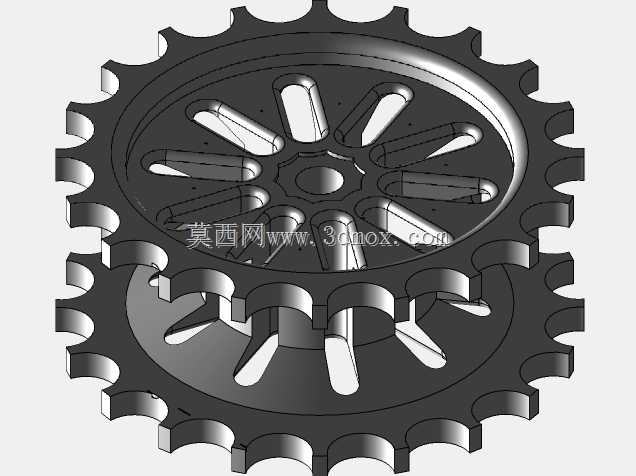

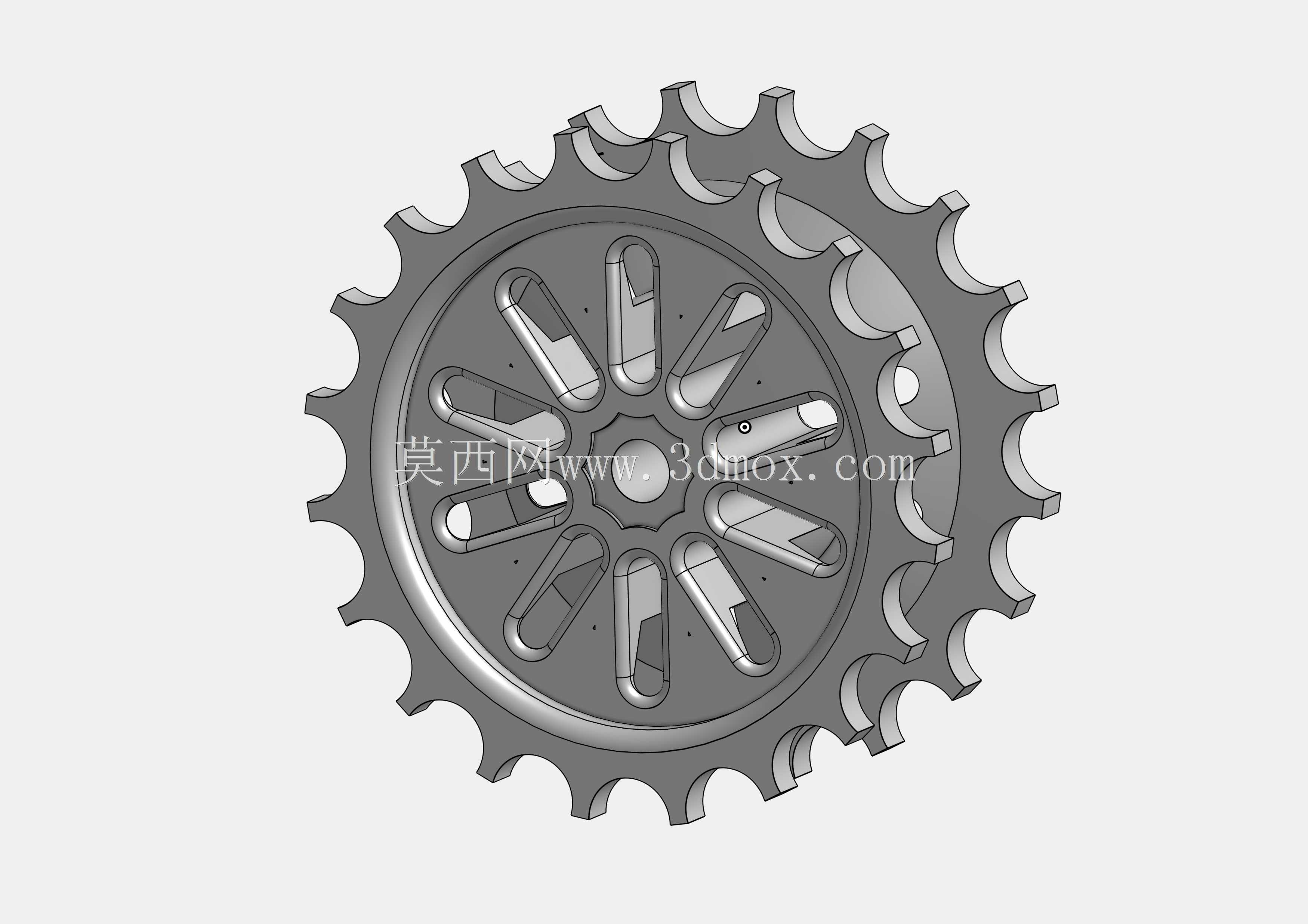

　　从结构布置看，轮体采用双侧外缘齿圈加中间辐板的形式。两侧齿圈共同约束履带横向位置，履带在绕经主动轮时被限制在两轮缘之间，可降低脱链风险；中间辐板连接外圈与轮毂，使轮体在保证抗弯刚度的同时减少材料占用。辐板上开设多组异形减重孔，孔位沿圆周均匀分布，既降低转动惯量，也为泥沙、碎屑通过留出空间，减少异物在轮腔内部堆积造成卡滞。轮毂区域设置中心安装孔与周向配合特征，用于连接减速器输出轴或驱动轴；实际设计时需要校核轴孔配合长度、键连接或锁紧方式，保证冲击载荷下不出现相对转动。

　　设计思路上，这类链轮不能只按单个齿轮的强度思路处理。履带节距、齿顶圆弧、齿根过渡和齿侧间隙需要与所选履带同步匹配：齿距误差过大，会造成啮合冲击、履带跳齿和异常噪声；齿根圆角过小，则在频繁正反转时容易形成应力集中。轮齿外缘应保留合适的啮合导入角度，使履带进入和退出轮体时平顺过渡，尤其在机器人原地差速转向时，两侧主动轮转速不同，履带与轮齿之间存在附加滑动，齿面耐磨和齿形宽容度都需要考虑。

　　外形与安装边界方面，轮体直径直接影响履带包角和离地通过性。增大主动轮分度圆直径可降低单齿啮合接触应力，使履带弯曲更平缓，但会压缩底盘内部布置空间，并可能抬高车体重心；减小直径则有利于紧凑布局，但履带反复弯折频率提高，对履带寿命不利。工程选型时需结合履带宽度、两轮缘间距、齿圈厚度、轴端伸出长度以及周边悬架干涉量共同确定。辐板外侧应预留与轴承座、减速箱体或侧板的安装间隙，轮齿两侧还要留出履带跑偏后的安全余量，避免轮缘摩擦履带侧边。

　　受力路径上，电机扭矩经减速器传入轮毂，再由辐板传至外齿圈，轮齿推动履带形成牵引力。启动和越障瞬间，单个或少数几个齿承担较大载荷，因此齿根与辐板交接处、轮毂与辐板交接处是重点关注区域。建模时应保证齿根圆角、辐板过渡和孔边圆角连续，不宜出现尖锐边；若用于金属加工，可优先考虑数控铣削或激光切割后再进行齿面修整；若用于非金属样件，则需关注层纹方向对齿根强度的影响。

　　实际装配中，主动轮通常与张紧轮、负重轮和导向轮共同构成履带环。主动轮轴线应与车体纵向中心线垂直，左右两轮同轴度偏差过大时，履带会出现偏磨和跑偏。轮体端面与侧板之间需控制轴向间隙，既不能因装配公差造成夹紧，也不能间隙过大导致轮体窜动。对于可维护性要求较高的设备，轮毂连接方式应便于拆换轮体，齿面磨损后不必整体拆解底盘。

　　三维建模时，可先按履带节距建立啮合基准圆，再完成单齿轮廓并圆周阵列；双侧齿圈应保证齿向对齐，避免履带两侧受力不同步。减重孔形状不宜单纯追求外观，孔边到齿根、轮毂的壁厚应保持均匀，使载荷传递路径连续。完成模型后，应重点检查轮齿与履带节孔的运动包络、轴孔安装位置、轮缘与底盘侧板间隙，以及极端转向时履带和辐板之间是否存在干涉。整体结构体现了小型履带设备对牵引可靠性、轻量化和复杂路面适应性的综合要求。
