线性导轨滑块式夹爪组件结构设计

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1128833
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计
  • 线性导轨滑块式夹爪组件结构设计

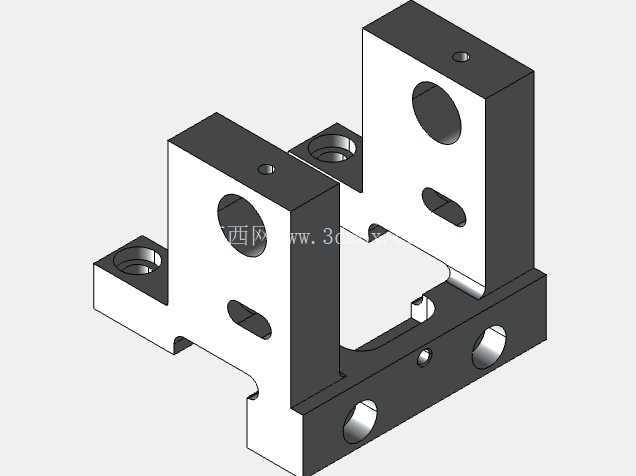

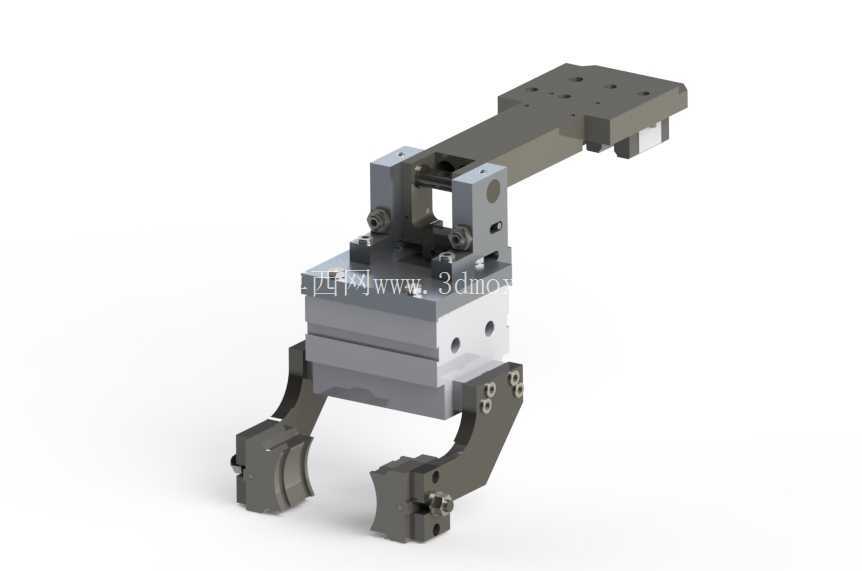

这套线性夹爪组件的设计,最初是针对3C电子装配工位的小件抓取需求展开的——在消费电子产线的屏幕贴合、小件转运环节,传统气动夹爪的行程冗余、侧向受力偏移问题一直是影响良率的核心痛点,因此在方案初期就确定了以线性导轨作为运动承载核心的结构逻辑,从根源上抵消夹取动作产生的倾覆力矩。整套组件没有采用集成式夹爪的一体化铸造方案,而是拆分出导轨主体、滑动夹块、连接传动件、紧固件四个独立模块,每个模块的配合公差都经过实际装配验证:导轨的滚道面粗糙度控制在Ra0.8以内,滑块与导轨的配合间隙预留0.02mm的预压量,既避免长时间往复运动出现的卡顿问题,也能保证夹爪在0.1秒单次往复的动作频率下,重复定位精度稳定在0.01mm区间。

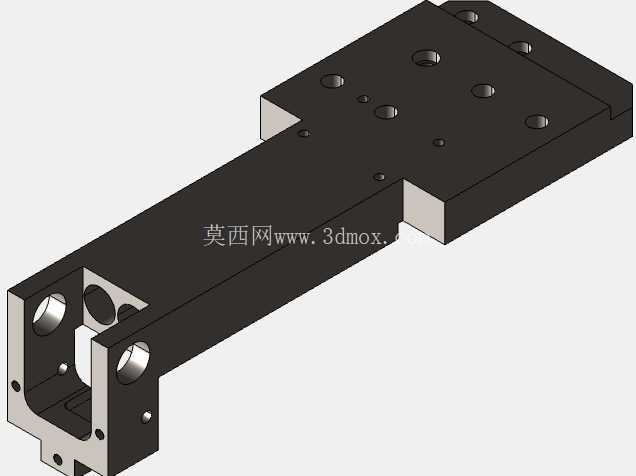

从实际应用场景来看,这套组件除了适配3C电子产线的小件抓取,也能直接替换小型自动化设备上的老旧夹爪机构——比如在小型螺丝锁付工位,夹爪可以配合送料机构完成螺丝的取放对位,不需要额外增加导向结构;在实验室样本分拣场景中,更换夹块的接触头材质为硅胶后,也能适配薄壁试管、载玻片这类易损工件的夹取,不会出现夹痕或者工件碎裂的问题。设计过程中特意将传动连接位做了标准化接口处理,不管是搭配微型气缸还是伺服电缸作为动力源,都不需要额外加工转接板,连接孔位的中心距、螺纹深度都匹配市面上主流的微型动力元件安装尺寸,能大幅降低设备改造的加工成本。

外形尺寸与安装边界的设定上,整套组件的总宽度控制在42mm以内,安装底面的两个定位销孔中心距为30mm,适配常见的20系列、30系列铝型材安装面,不需要额外加宽安装支架;滑块的最大行程为16mm,单边夹爪的开合量为8mm,夹取工件的直径范围覆盖2mm到12mm,基本能满足大部分小型工件的夹取需求。组件上的所有紧固件都采用内六角圆柱头螺栓,螺栓的沉头孔深度刚好与螺栓头厚度匹配,安装后不会出现突出的棱角,避免在产线运行过程中剐蹭线缆或者工件;配套的垫片都采用止退设计,在设备长时间高频运行的工况下,不会因为振动出现螺栓松动的问题,减少日常维护的频次。

结构细节上,导轨的两端都设计了硬限位挡块,挡块与滑块的接触位置粘贴了聚氨酯缓冲垫,当滑块运动到行程端点时,能抵消80%以上的刚性冲击,既不会因为碰撞产生异响,也能避免刚性撞击导致的导轨精度流失。夹块的安装面设计了T型槽结构,更换不同形制的夹指时,只需要松开T型槽内的紧固螺栓就能快速拆装,不需要拆卸整个滑块组件,换型时间能控制在5分钟以内,适配多品种小批量的柔性生产需求。整套组件的所有棱角都做了C0.5的倒角处理,没有尖锐的毛刺边,不管是装配过程还是后期设备维护,都不会出现划伤操作人员的风险,符合自动化设备的安全设计规范。

从受力角度分析,这套夹爪组件的线性导轨能承受垂直于运动方向15N的侧向载荷,在夹取重量不超过500g的工件时,不会出现滑块偏移、夹爪歪斜的问题,相比普通的导杆式夹爪,侧向承载能力提升了40%以上。导轨的润滑槽设计在滑块的侧面,日常维护时只需要从注油孔注入少量润滑脂,就能覆盖整个滚道面,不需要拆卸滑块,维护操作十分简便。连接传动件与滑块的配合面做了定位销设计,装配时能快速找准中心位置,不会出现装配偏移导致的运动卡滞,即使是没有丰富装配经验的人员,也能在短时间内完成整套组件的组装调试。
