双轮立式自平衡移动机器人结构设计

这款双轮立式自平衡移动机构，核心应用场景覆盖高校自动化教学实验平台、小型室内巡检作业载体、青少年科创竞赛参赛装置三大类，区别于传统四轮移动平台，其依靠两轮同轴布置的结构，可实现原地零半径转向，在狭窄过道、设备排布密集的室内作业场景中，通行灵活性远高于常规多轮移动装置。从实际用途来看，该机构可搭载不同功能模块完成对应作业：搭载红外测温与图像采集模块时，可完成机房设备巡检、仓储环境温湿度排查工作；搭载机械爪执行端时，可完成轻型物料的定点转运；在教学场景中，可作为控制算法验证载体，完成PID平衡参数调试、姿态传感器数据融合、运动路径规划等实验项目。

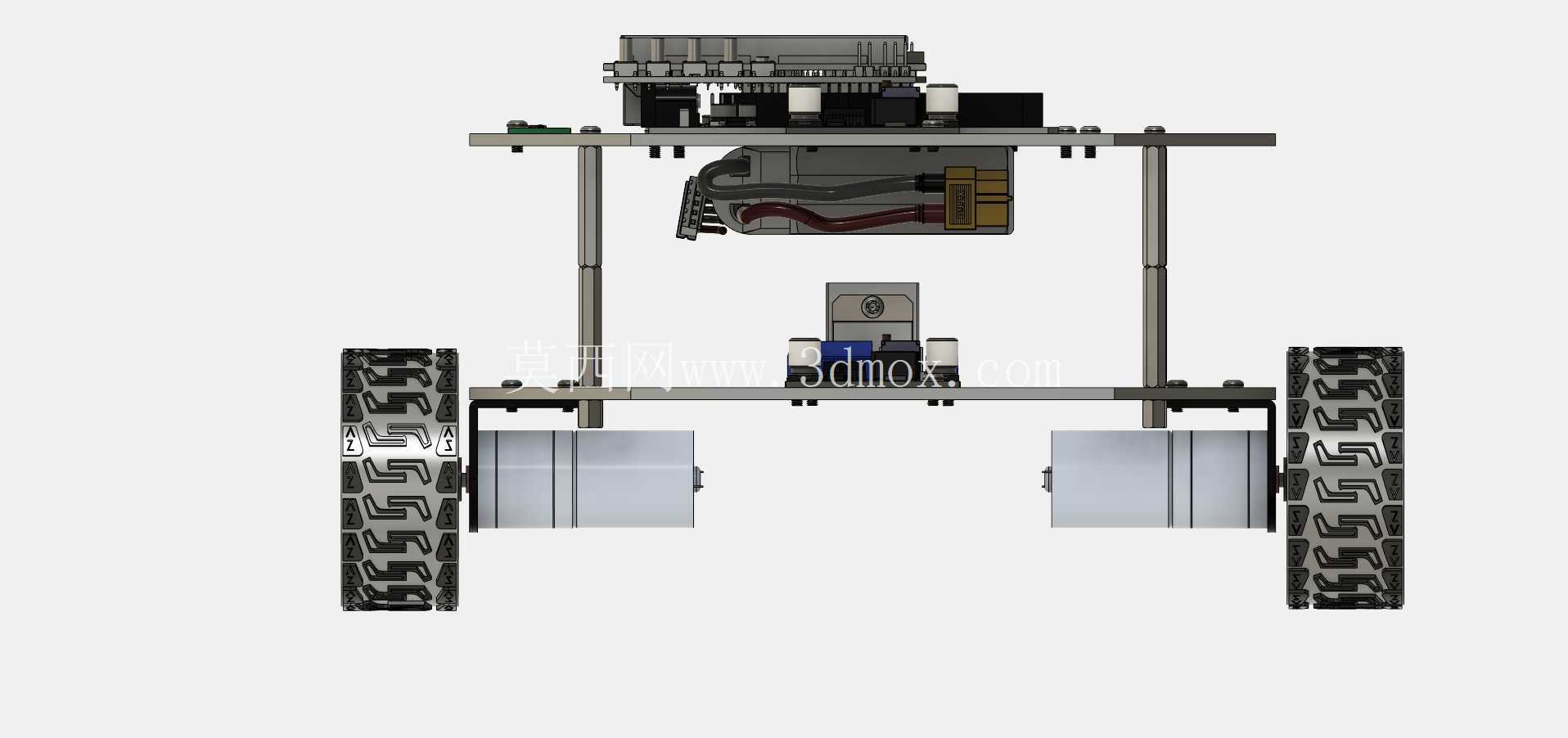

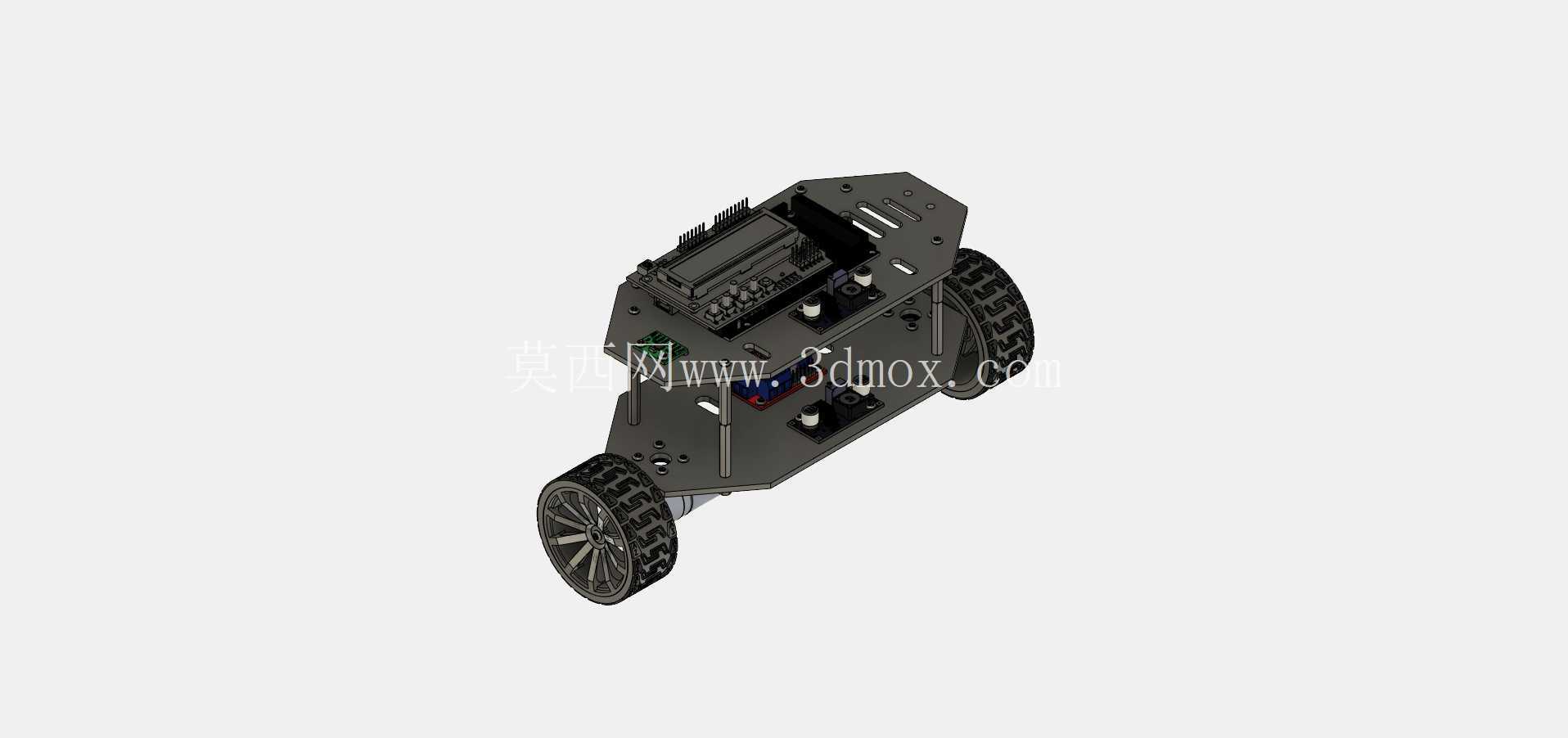

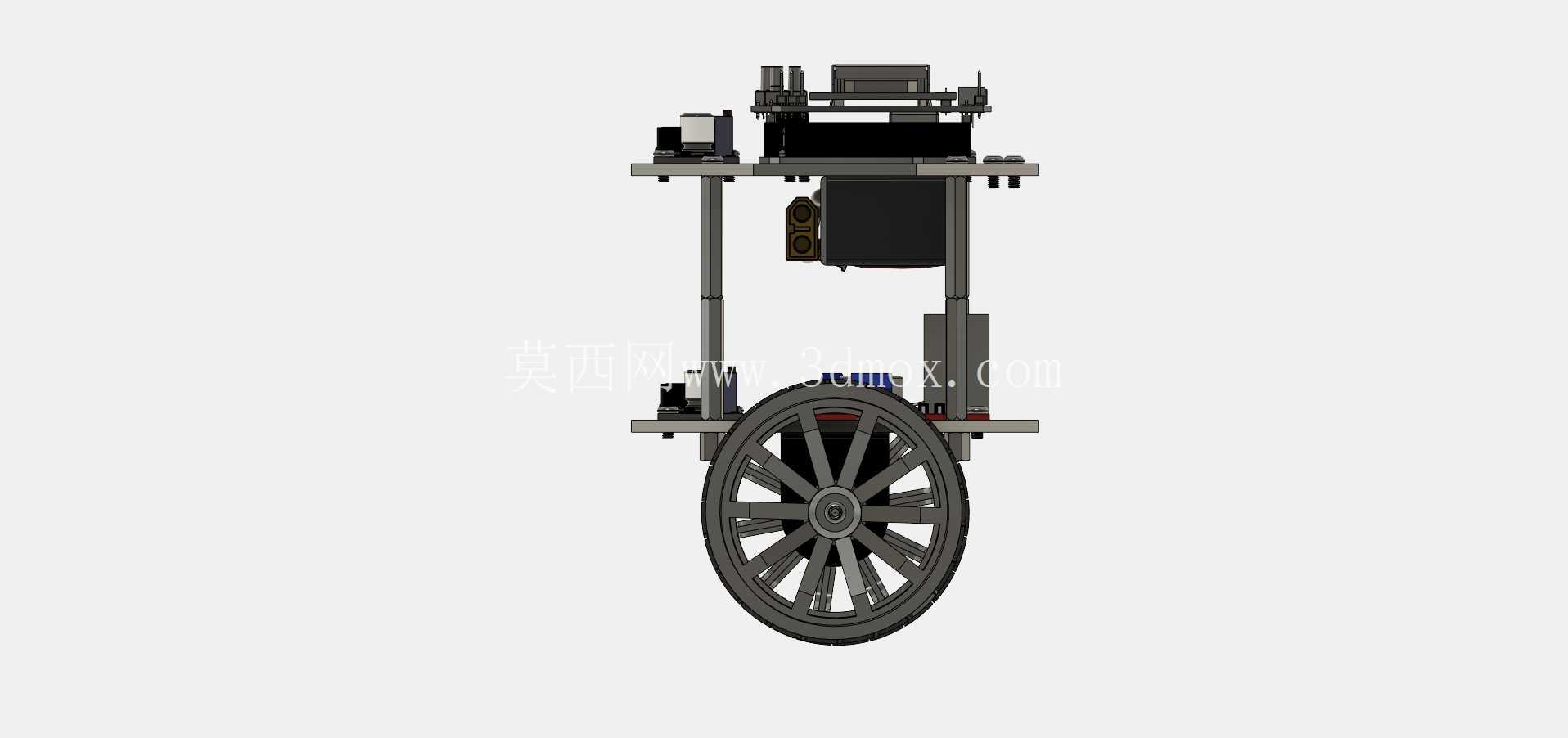

从功能特性层面拆解，该机构采用上下分层的板件安装架构，下层为动力输出层，直接固定两组驱动轮与配套的动力输出组件，轮体采用深纹路防滑橡胶材质，可在瓷砖、环氧地坪、短绒地毯等常见室内地面保持足够抓地力，避免平衡调整过程中出现轮面打滑导致的姿态失稳；中层为控制与感知层，预留了姿态传感器、主控板、驱动电路的安装孔位，所有电气元件均采用卧式贴板安装方式，降低整体重心高度，减少平衡控制过程中的惯性扰动；上层为拓展搭载层，预留了标准化的安装孔阵列，可根据不同作业需求加装功能模块，层与层之间采用金属立柱支撑，保证整体框架的抗扭刚度，避免快速转向过程中框架形变影响姿态检测精度。

设计思路上，整个机构始终围绕“降低控制难度、提升运行稳定性”的核心目标展开：首先是重心匹配设计，将重量占比最高的动力组件、电池组件全部布置在轮轴附近的下层区域，上层仅搭载重量较轻的功能拓展模块，让整体重心尽可能落在轮轴的垂直平面内，减少平衡控制过程中需要持续输出的修正力矩；其次是走线空间预留，每层安装板都预留了穿线孔位，动力线与信号线分开布置，避免大电流动力线干扰姿态传感器的检测精度，所有线束都可沿支撑立柱排布固定，避免运动过程中线束晃动改变整体重心分布；再者是轮距与轴距的匹配，两轮之间的间距经过反复校核，既保证转向时的侧向稳定性，避免快速转向时侧翻，又不会因为轮距过大导致整体宽度超标，影响狭窄空间的通行能力。

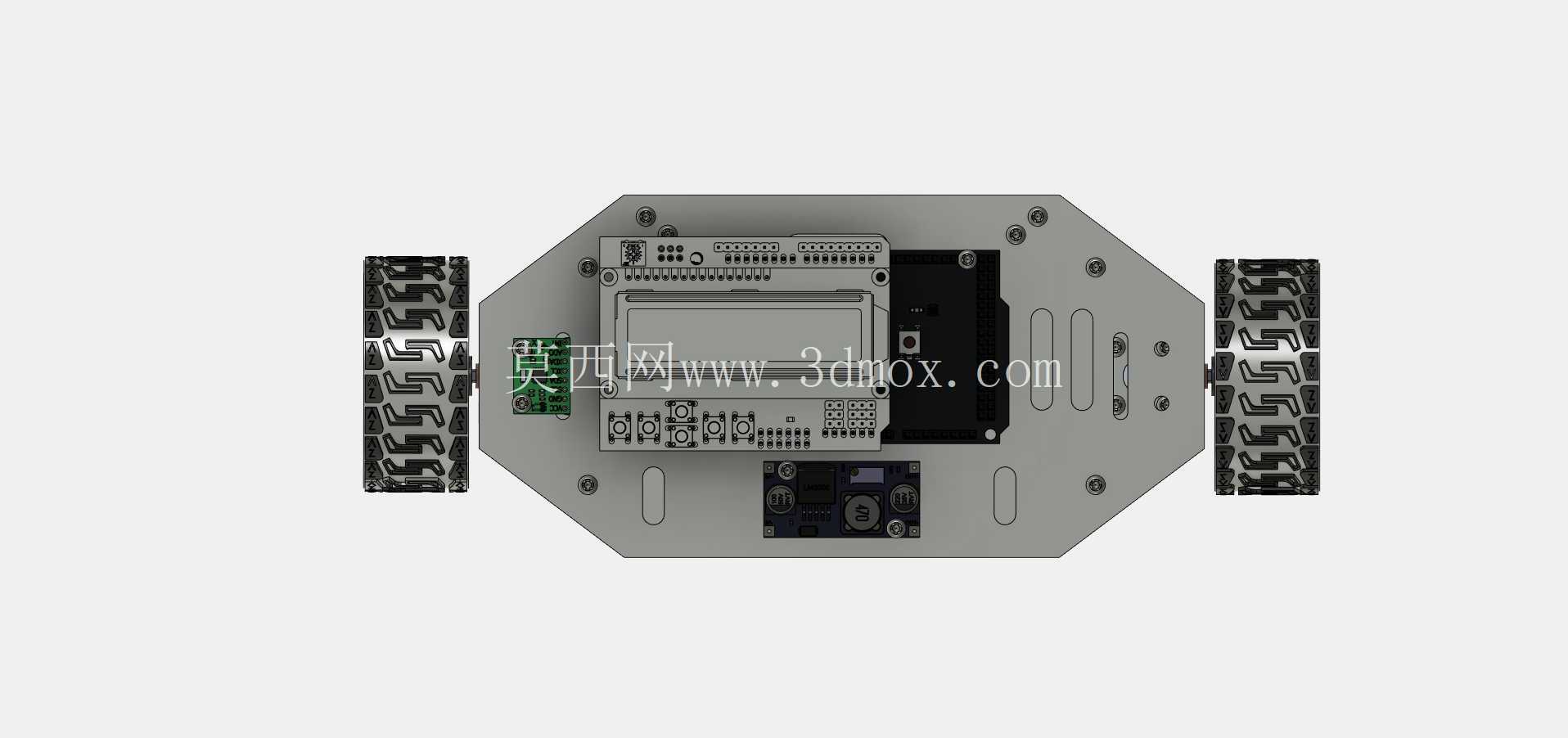

从安装边界与外形尺寸来看，该机构整体宽度与轮距保持一致，两侧无突出结构，可顺利通过宽度略大于轮距的通道；整体高度控制在常规桌面作业的适配范围内，上层拓展板的安装孔位采用通用的孔距标准，可直接适配市面上多数开源硬件、传感器模块的安装需求；驱动轮与安装板之间预留了足够的跳动间隙，即使地面存在微小凸起或凹陷，轮体跳动也不会剐蹭到上层安装板的元件；底部无突出的低矮结构，可顺利越过室内常见的门槛条、线缆槽等微小障碍，不会出现底盘卡滞的问题。

在结构细节处理上，所有安装板的边缘都做了倒角处理，避免装配过程中划伤线束或操作人员；支撑立柱与安装板之间采用铜柱隔离，既保证连接强度，又能在两层板之间留出足够的散热空间，避免驱动电路、主控板工作时积热；电池安装位设计了可调节的绑带固定结构，可适配不同容量、不同尺寸的锂电池组，方便使用者根据续航需求调整电池配置；轮体与动力输出轴之间采用键连接加顶丝固定的双重固定方式，避免正反转频繁切换时轮体与输出轴之间出现相对滑动，影响运动控制精度。整个机构没有冗余的结构设计，所有部件都服务于平衡稳定性与功能拓展性，不管是用于算法验证还是二次开发改装，都能提供可靠的机械结构基础。
