ABB IRB 6600系列重载工业机械臂结构设计

这款重载六轴机械臂的结构设计，首先围绕大负载作业场景的刚性需求展开，在汽车整车焊装线、重型零部件搬运工位、大型铸件打磨单元这类需要200公斤以上负载的作业场景中，这类机械臂是核心执行单元。从实际产线布局来看，该型号机械臂的底座安装边界需要预留足够的回转空间，底座固定孔位的分布适配常见的重载设备安装地坪标准，安装时需要匹配对应厚度的预埋钢板，避免大负载启停时的基座晃动影响重复定位精度。

从功能特性来看，该机械臂的六个关节均采用大扭矩传动结构，大臂与小臂的铰接位置做了加强筋布局设计，在满负载伸展到最远作业半径时，关节处的形变控制在工业作业允许的公差范围内，能够满足厚板焊接的轨迹精度要求，也能适配重型工件的码垛、机床上下料的重载搬运需求。腕部的三个关节采用紧凑式传动布局，在保证末端负载能力的同时，预留了标准的工具安装法兰接口，可以快速更换焊枪、夹爪、打磨头等不同作业工具，适配多工序切换的柔性产线需求。

设计思路上，整体采用了经典的六轴串联关节构型，底座回转关节承担整臂的水平方向旋转动作，大臂摆动关节承担垂直方向的大行程举升，小臂摆动关节配合大臂调整作业高度与伸展距离，腕部三个关节分别实现末端的俯仰、偏转、回转动作，六个关节的运动范围做了合理的干涉规避，在机械臂运动到极限位置时，各部件之间不会发生结构碰撞，同时关节处的走线采用内置式布局，避免外部走线在长期往复运动中出现磨损，也能减少焊渣、切削液等作业环境中的杂物对线缆的损伤。

外形尺寸方面，该机械臂的作业半径覆盖2.55米的范围，在产线布局时，需要以底座安装中心为圆心，预留不小于3米直径的无遮挡作业空间，避免周边的工装夹具、输送线设备进入机械臂的运动包络范围造成碰撞。机械臂的本体外壳采用铸造结构，表面做了耐磕碰的涂装处理，能够适应焊接车间的飞溅、打磨工位的粉尘这类相对恶劣的作业环境，关节处的密封结构可以阻挡粉尘、切削液进入传动腔体，延长核心传动部件的维护周期。

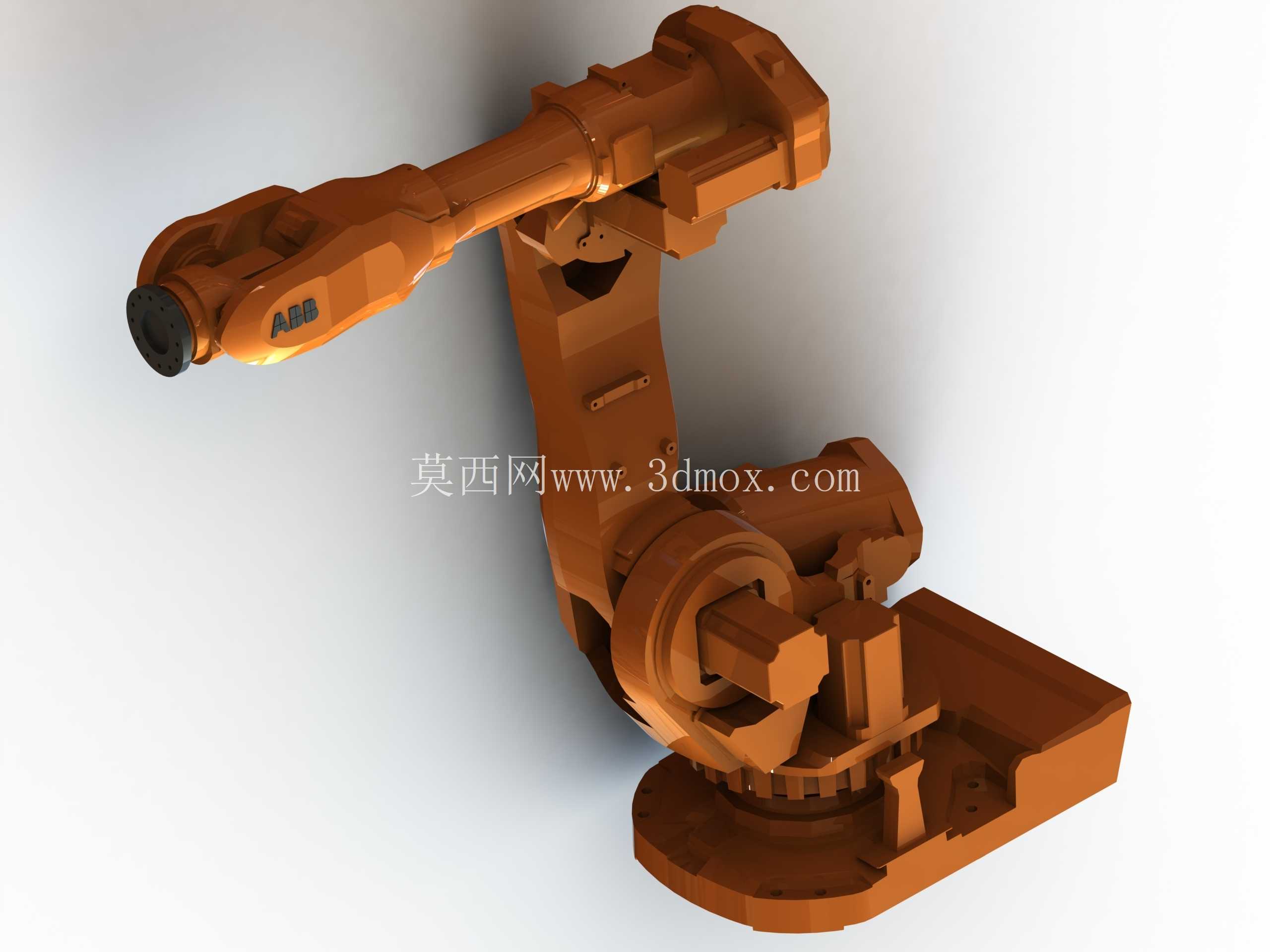

在实际应用中，这类重载机械臂常搭配变位机使用，完成重型结构件的多面焊接作业，也可以部署在重型机床的上下料工位，替代人工完成几十到上百公斤工件的取放、翻转动作，降低重体力劳动的安全风险。机械臂的各关节传动副均做了消隙设计，在连续轨迹作业比如长焊缝焊接时，能够保证运行速度平稳，不会出现轨迹抖动造成的焊接缺陷，在点位搬运作业时，能够快速启停，缩短作业节拍，提升产线整体运行效率。从结构建模的角度来看，该模型完整还原了各关节的装配关系、连接法兰的尺寸细节、本体的加强筋布局，能够用于产线布局仿真、离线编程的环境搭建，也可以作为重载机械臂结构设计的参考案例，帮助设计人员理解大负载串联机械臂的刚性布局、关节配置、安装接口的设计逻辑。
