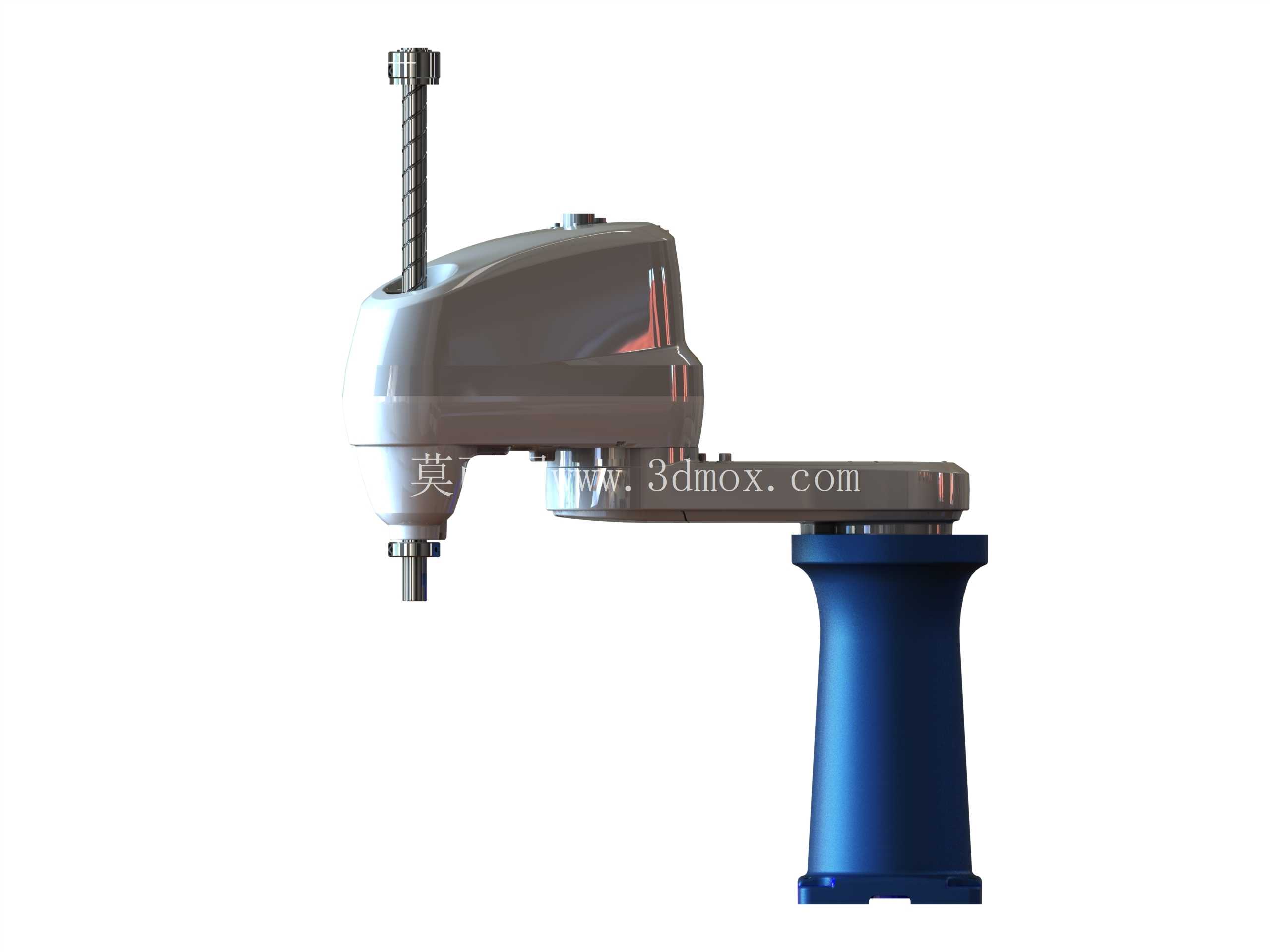

电装四轴水平关节SCARA机器人HS45452

这款四轴水平关节机器人是面向3C电子、汽车电子、低压电器等行业精密装配场景开发的高速作业设备，核心覆盖电子元器件插装、螺丝锁付、PCB板搬运、小型零部件分拣、点胶涂覆、精密组装等高频工位需求，在3C产线的SMT后段组装、消费电子外壳贴合、连接器插装工序中，相比六轴机器人拥有更快的水平运动速度与更高的重复定位精度，相比直角坐标机械手拥有更小的安装占地与更灵活的作业半径，是中小负载精密自动化产线的核心执行单元。

从结构设计逻辑来看，该机型采用经典的SCARA关节布局，第一、第二轴为水平旋转关节，负责平面范围内的快速点位移动，大臂与小臂的长度配比经过反复迭代，在450mm级作业半径下实现了全域无死角的运动覆盖，同时将关节运动的惯量匹配控制在最优区间，避免高速启停时的末端抖动；第三轴为垂直升降轴，集成在小臂末端，采用高精度滚珠丝杠传动，负责作业过程中的Z向压装、取放动作，行程设计覆盖常见工装夹具的高度差需求，可兼容不同厚度的载具与工件；第四轴为末端旋转轴，可实现360度旋转，配合夹爪、吸嘴等末端执行器完成工件的姿态调整，满足螺丝锁付、插件对位等需要旋转对位的工序要求。底座采用高刚性铸铁材质，通过加强筋结构优化，将整机高速运动时的底座振动控制在微米级，保证重复定位精度的长期稳定性，底座安装孔位采用标准化布局，可直接适配市面常见的铝型材机架、钢结构机台的安装接口，无需额外加工过渡连接板。

在实际产线应用中，该机型的水平运动速度可达每秒数米，循环节拍远快于同负载等级的六轴机器人，针对电子行业常见的0.1mm级对位精度要求，末端重复定位精度可控制在±0.02mm以内，完全满足密脚连接器插装、微型螺丝锁付等高精度工序的需求。关节驱动采用伺服电机搭配精密谐波减速器的传动方案，传动背隙控制在极小范围内，长期运行无累计误差，同时关节内部集成了绝对值编码器，设备断电重启后无需回零即可直接启动作业，减少产线停线复位的辅助时间。走线采用内部中空走线设计，所有动力线、编码器线、末端气管与信号线均从关节内部穿过，避免外部走线在高速运动时产生的线缆磨损、拉扯干涉问题，同时减少产线的积尘死角，符合电子车间的洁净度要求。

从安装边界来看，该机型底座安装尺寸紧凑，整机直立安装时占地仅相当于一张A3纸大小，可灵活布置在产线的狭窄工位，也可多台并排组成多机器人协同作业单元，应对多工序同步作业的需求；Z轴的下探深度可覆盖常见的双层载具、治具的高度差，无需额外增加升降轴模组即可完成多层工件的取放作业。末端法兰采用标准化接口，可快速适配气动夹爪、真空吸嘴、电动螺丝批、点胶阀等各类末端执行器，更换末端工具时无需重新校准关节零点，仅需更新工具坐标系参数即可快速切换工序。在安全设计方面，关节内部集成了扭矩限制功能，当机器人运动过程中碰到障碍物或人员时，可快速触发扭矩保护停机，避免设备损坏或人员受伤，满足自动化产线的安全规范要求。

针对电子行业常见的防静电需求，整机表面采用防静电涂层处理，末端法兰预留防静电接地点，可有效避免作业过程中静电对精密电子元器件的损伤；机身外壳采用一体成型的密封设计，防护等级满足车间常规粉尘环境的使用要求，可在组装车间、无尘车间等不同环境下长期稳定运行。在运动控制层面，该机型支持点位运动、直线插补、圆弧插补等多种运动模式，可配合视觉系统完成动态抓取、对位补偿等复杂作业，适配流水线随动作业的场景，无需工件停线即可完成取放、组装动作，进一步提升产线的整体运行效率。
