重型卡车ZIL-157车轮总成结构设计

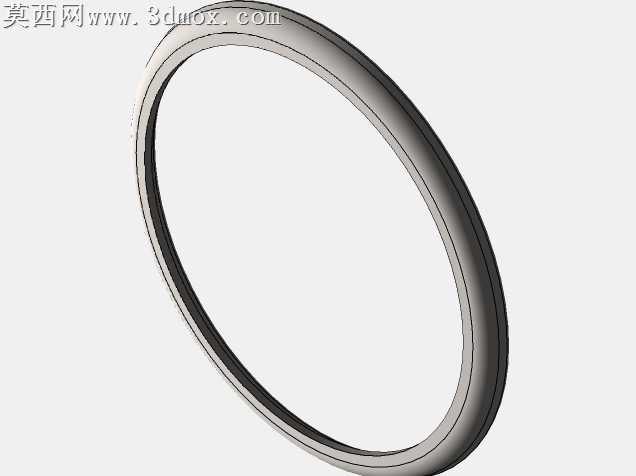

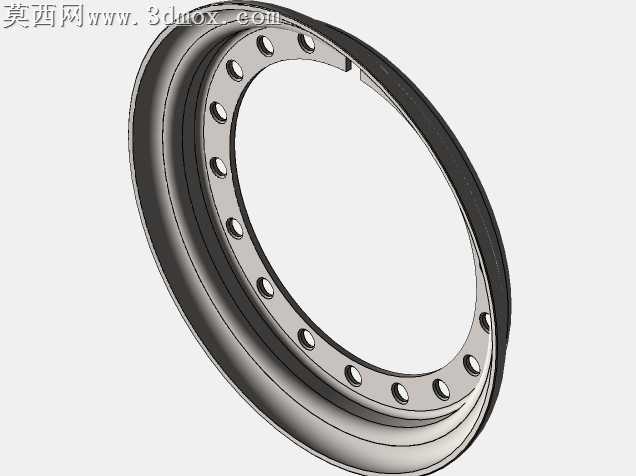

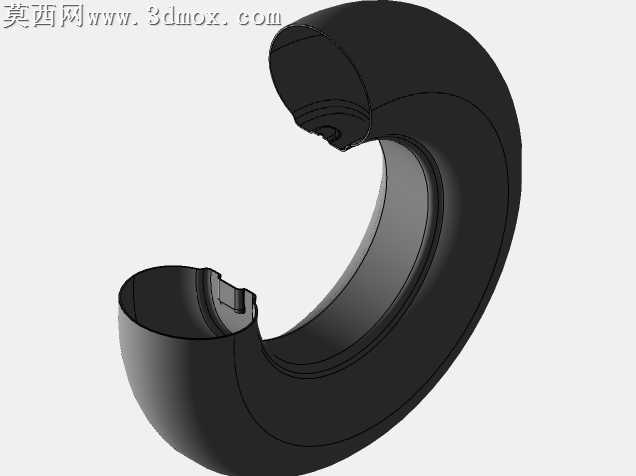

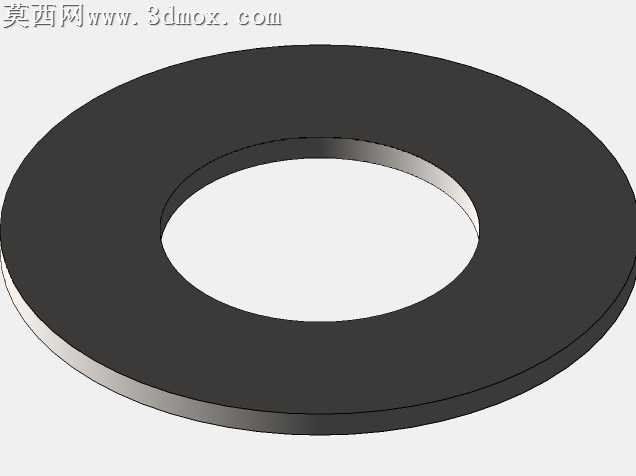

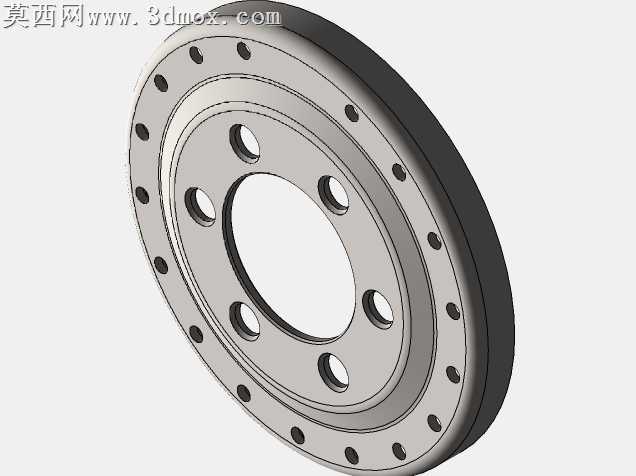

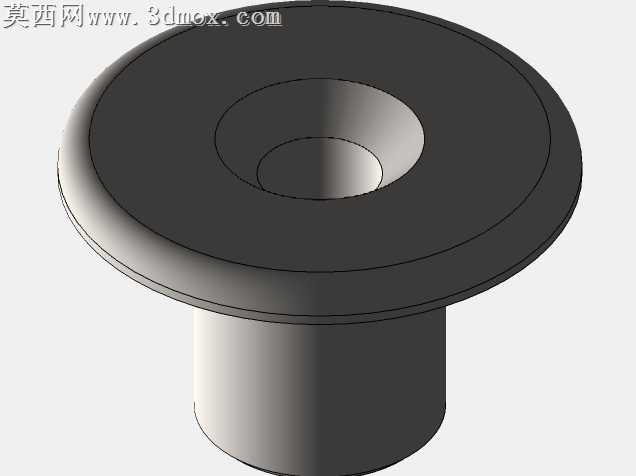

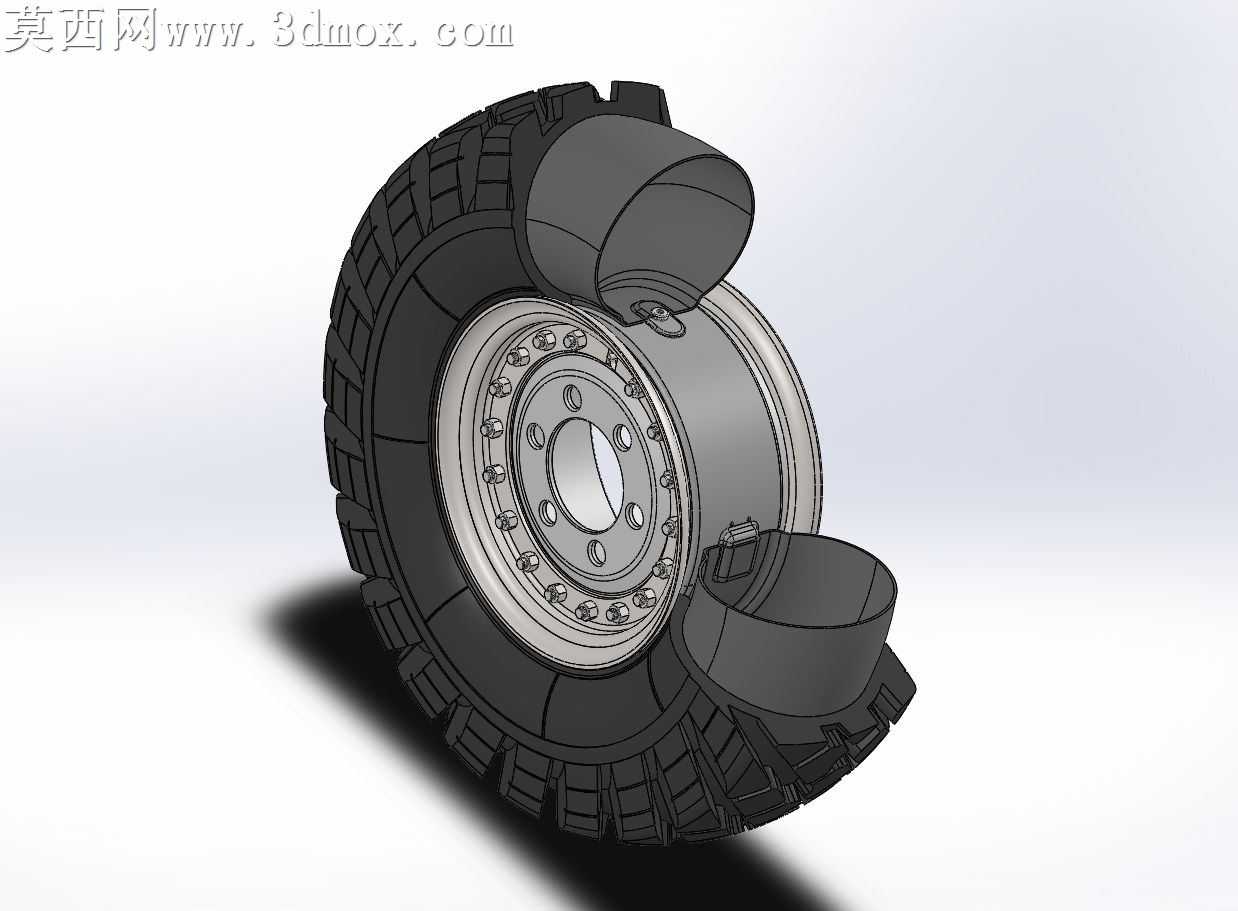

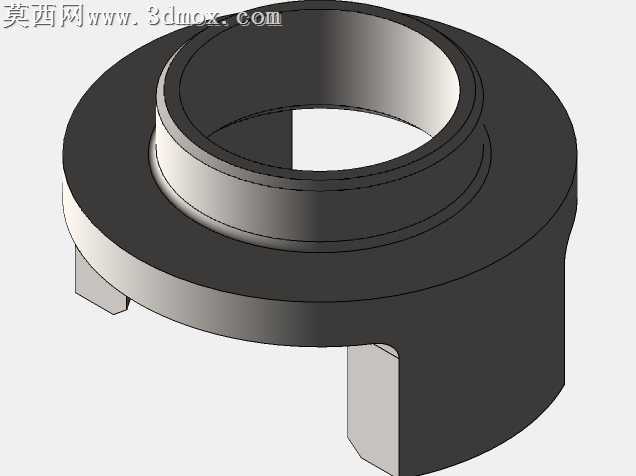

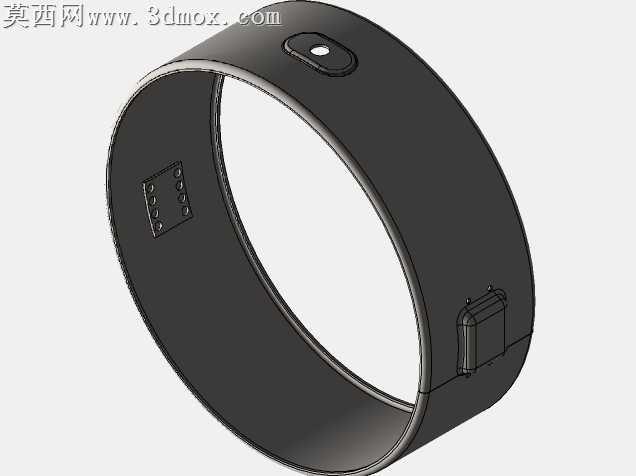

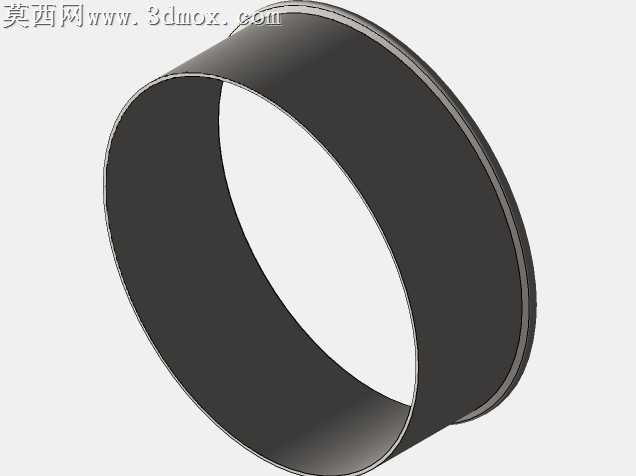

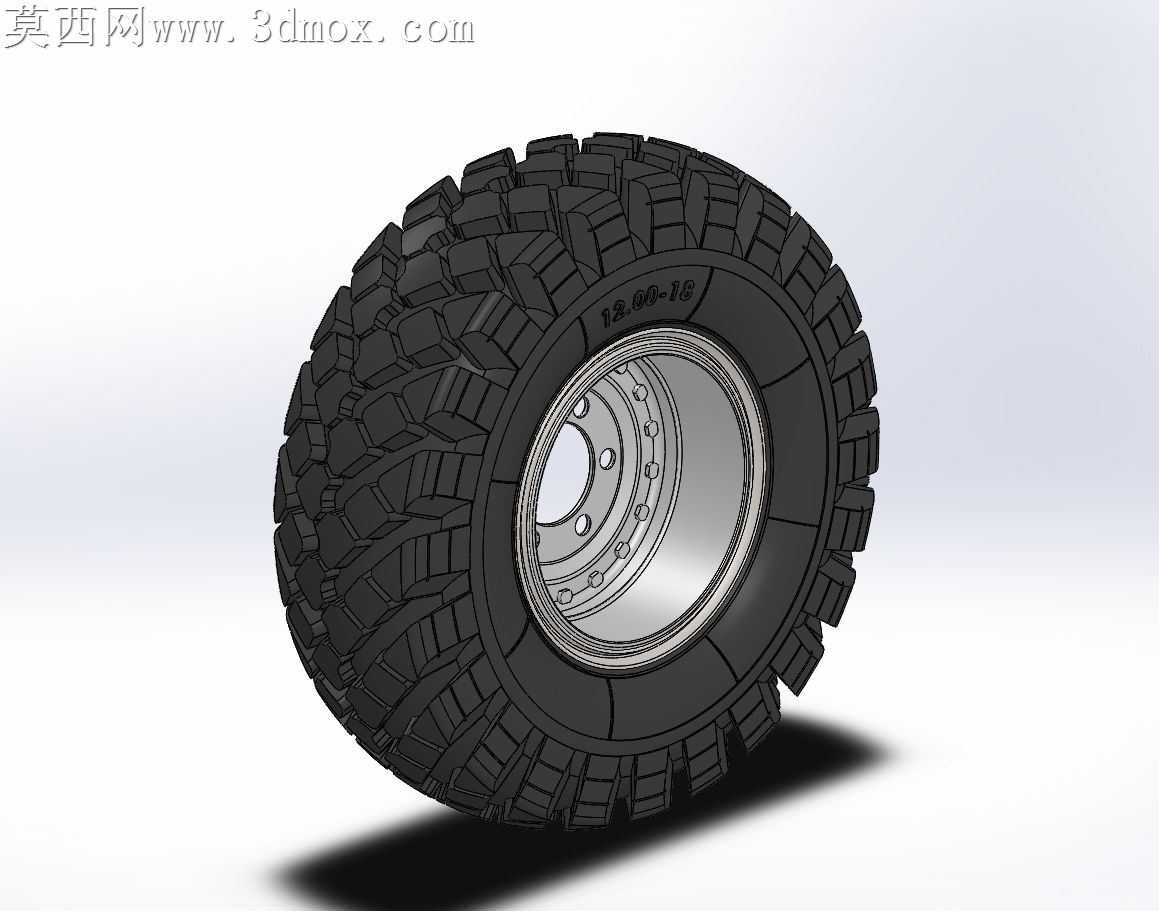

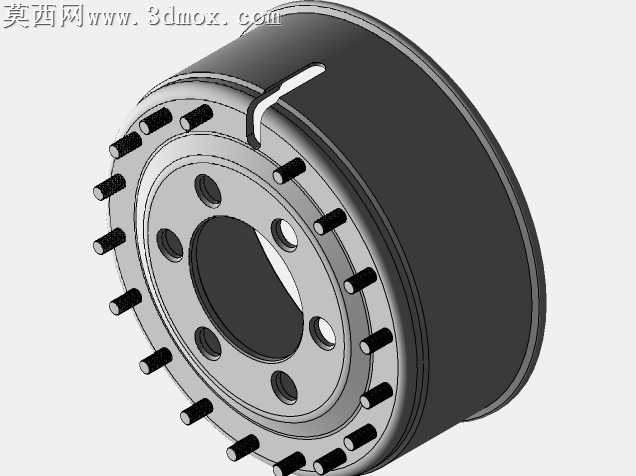

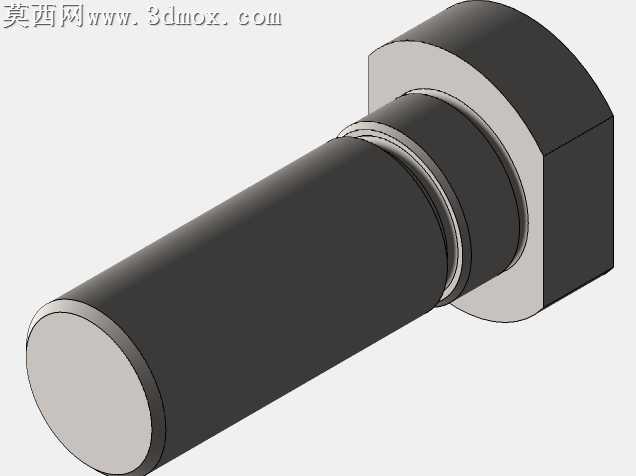

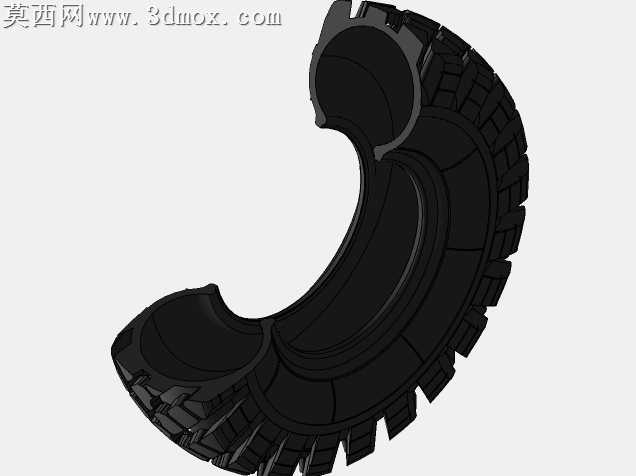

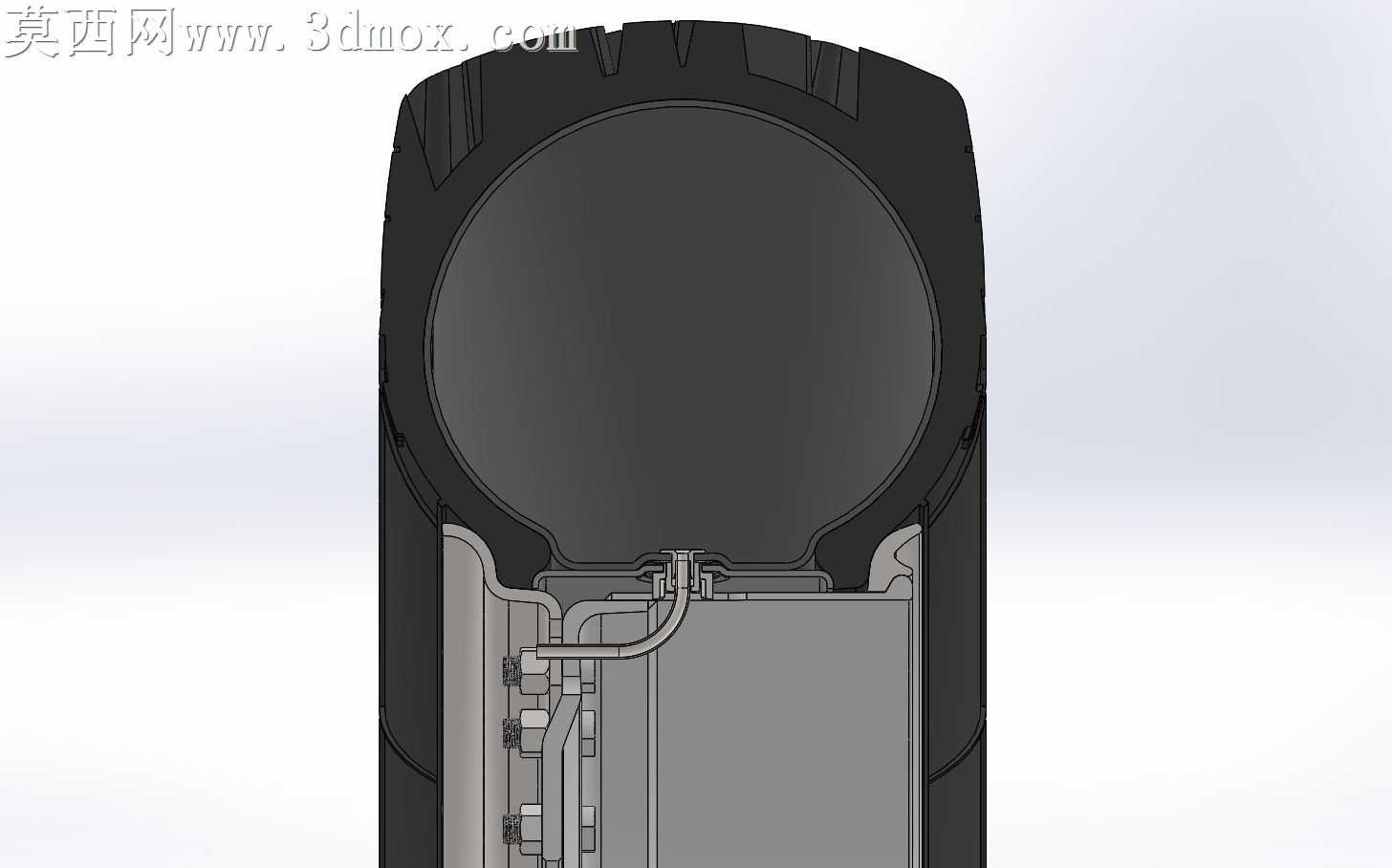

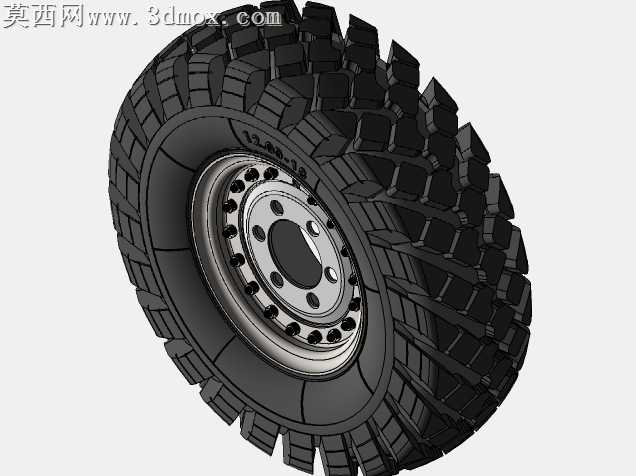

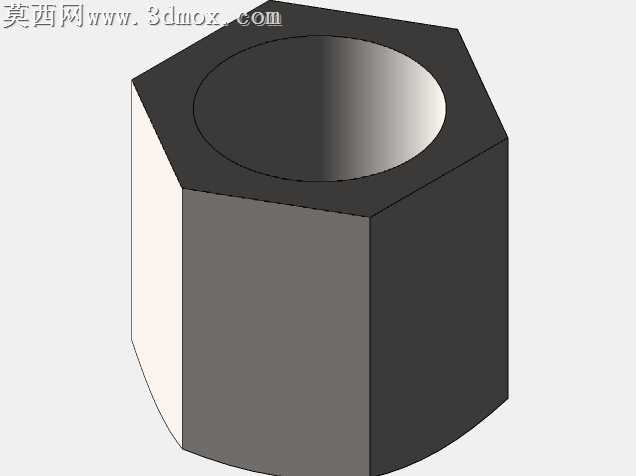

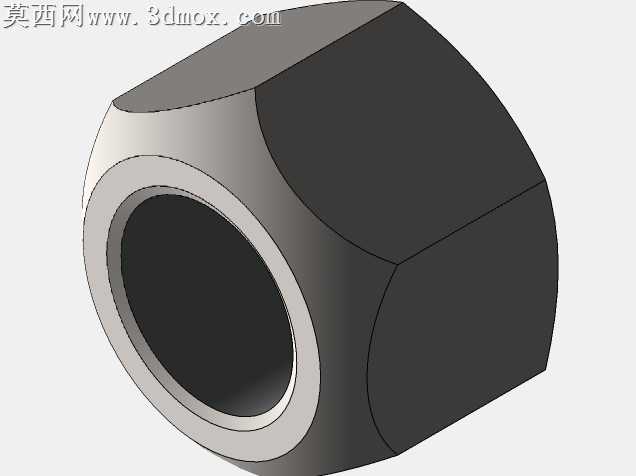

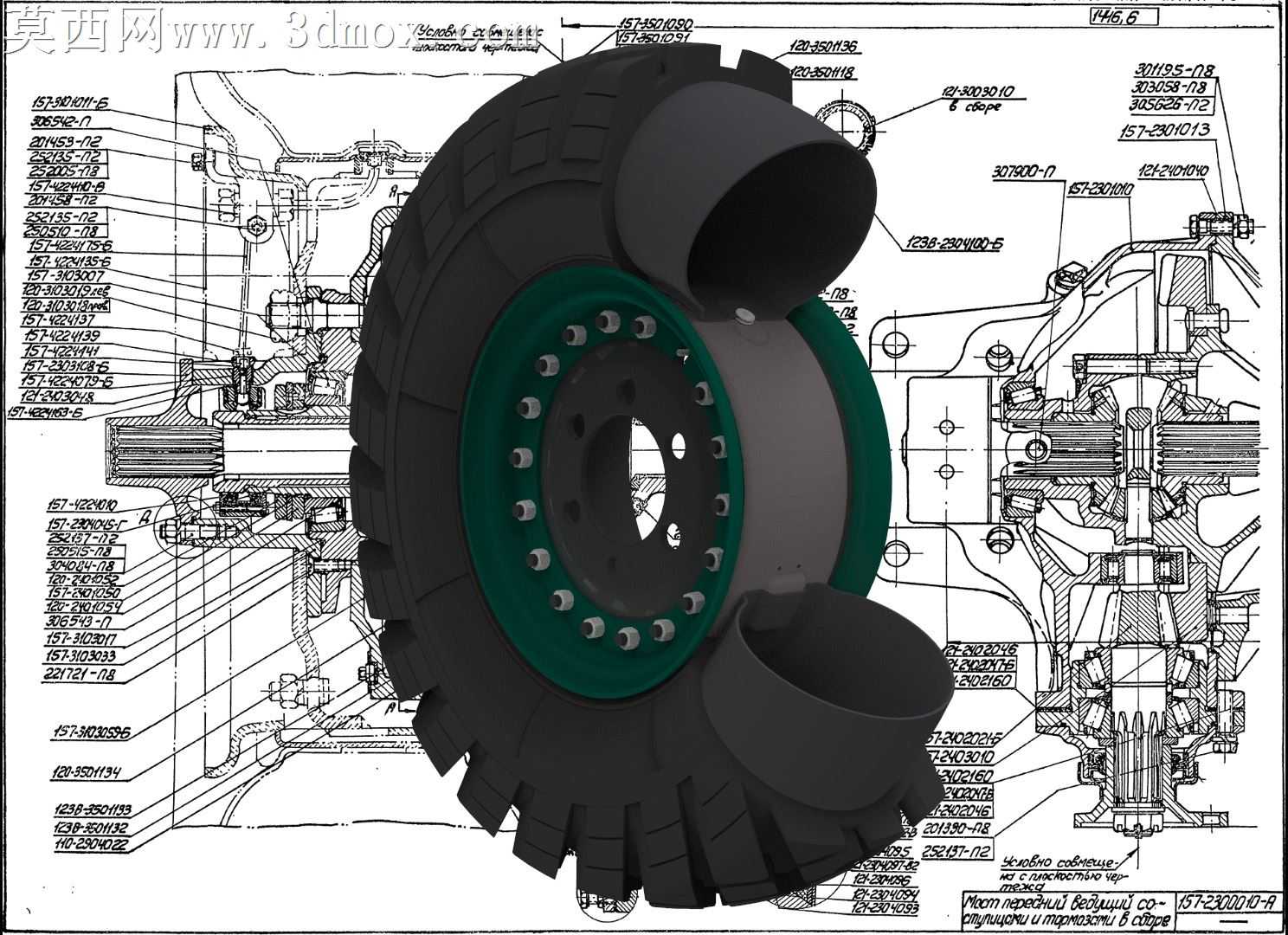

本作品为重型卡车ZIL-157的车轮总成三维设计，建模过程参考该车型原厂工程图纸的结构逻辑，在SolidWorks平台完成全参数化建模搭建。建模阶段首先梳理车轮总成的层级装配关系，将整体拆分为外轮胎、内胎衬带、钢制轮辋、轮辐连接盘、轮毂固定螺栓组、气门嘴安装位几个核心子模块，逐个完成零件建模后再按照实车装配约束完成总装配合，保证各部件的同轴度、螺栓孔位的圆周等分精度符合重型载重车轮的设计规范。轮胎部分采用实体建模还原越野块状花纹结构，胎面花纹的沟槽深度、花纹块排布角度参考ZIL-157原厂越野轮胎的特征，胎侧弧度与轮辋的配合位置做了贴合处理，还原轮胎充气状态下与轮辋的压合形态；轮辋部分拆分了挡圈、锁圈等分体式结构，还原重型载重车轮多件组合式轮辋的装配特点，轮辐上的螺栓孔做了倒角处理，固定螺栓按照圆周均匀排布的规则完成阵列，还原实车车轮与轮毂连接的固定结构。渲染阶段为不同部件匹配对应材质：轮胎部分赋予哑光黑色橡胶材质，调整材质粗糙度还原橡胶表面的细微颗粒质感；轮辋与轮辐赋予深绿色涂装金属材质，模拟军卡常用的防护漆层效果；固定螺栓赋予镀锌亮面金属材质，区分不同部件的材质视觉差异；背景叠加原厂二维工程图纸作为衬托，通过半透明叠层效果突出三维模型与二维设计的对应关系，直观展现总成的结构组成。设计过程中针对气门嘴组件的细节做了合理推演，因缺少该部件的精确尺寸图纸，参考同规格重型卡车轮胎气门嘴的通用结构做了适配性建模，保证整体装配结构的完整性，模型可用于重型卡车行走系统结构教学、装配演示、改装设计参考等场景，完整还原了ZIL-157作为经典重型军用卡车的车轮结构特征，各部件之间无干涉问题，装配逻辑符合实车的维修拆装顺序。
