带内置LED指示的方形直插式按键

在各类通讯终端、小型工控面板、消费类电子设备的人机交互界面中，这类带内置LED的方形直插按键是极为常用的输入元件，日常做结构设计选型时，这类元件的安装边界、按压行程、引脚排布往往是PCB布局和面板开孔阶段需要优先确认的核心参数。从实际使用场景来看，这类按键常被用在小型通讯手持设备的功能触发位、桌面通讯转接设备的状态设置区、嵌入式通讯模块的调试面板上，相比无指示的普通轻触按键，内置LED的设计可以直接在按键本体上反馈当前触发状态，不需要额外在面板周边布置独立指示灯，既节省面板排布空间，也能让操作人员快速定位按键位置，尤其是在光线不足的设备运维场景下，发光的按键帽能大幅降低误触概率。

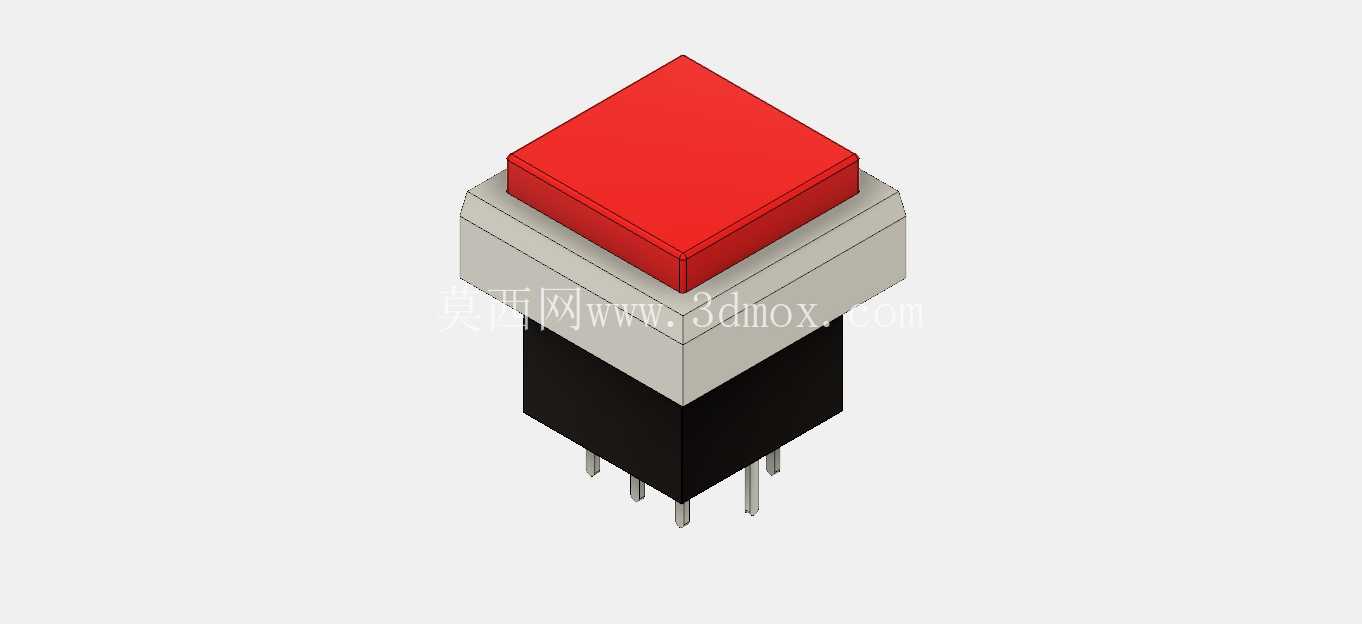

从功能特性上看，这款按键采用方形红色键帽设计，键帽表面做了微磨砂处理，避免日常操作时手指打滑，键帽下方的基座采用阶梯式限位结构，按压时的垂直行程被限制在合理区间，不会出现过度按压导致内部弹片失效的问题，直插式引脚设计适配常规波峰焊工艺，引脚间距符合通用PCB板的孔位设计规范，不需要额外做定制化的焊盘处理。内置的LED位于键帽正下方，光线透过半透光的红色键帽均匀发散，不会出现局部亮斑，触发按键时LED同步点亮，松开后可根据电路设计选择常亮或者熄灭，满足不同场景的状态指示需求。

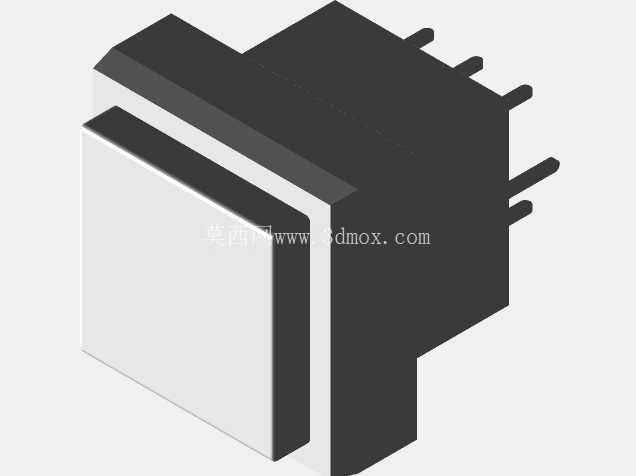

做这款元件的三维建模时，首先要确认的是安装配合的边界尺寸：基座的方形安装座尺寸需要和面板上的开孔做间隙配合，单边预留0.1mm的安装公差，避免装配时出现卡滞；引脚的伸出长度需要匹配PCB板到面板的安装距离，过长的引脚会导致焊接后顶到面板内侧，过短则会出现焊盘吃锡不足的问题；键帽的突出高度需要结合面板的整体厚度做调整，保证按压时手指的接触面积足够，同时不会因为突出过多在设备运输过程中被误碰触发。建模过程中需要重点还原内部的层级结构，键帽和基座之间的活动间隙要符合实际装配公差，不能出现干涉问题，黑色的基座下部是引脚固定部分，这部分的外形要和实际元件的塑封结构一致，保证做整机装配干涉检查时，能准确判断周边元件的布局是否合理。

在实际设备装配中，这类按键的固定方式依靠引脚焊接在PCB板上实现定位，不需要额外的卡扣或者螺丝固定，因此在PCB布局时，按键周边3mm范围内不要布置过高的元件，避免按压时键帽和周边元件产生干涉。从按压手感的设计角度，这类按键的内部弹片触发压力设置在1.5N左右，既不会因为压力过轻导致轻微震动就误触发，也不会因为压力过大让操作人员长时间操作产生手指疲劳，按键的导通行程在0.3mm左右，触发时有清晰的段落反馈，操作人员不需要看按键就能确认是否触发成功。针对通讯类设备的使用环境，这款按键的塑封基座采用耐温阻燃材料，能适应波峰焊时的高温环境，长期使用下不会出现基座变形、键帽卡滞的问题，引脚做了镀锡处理，焊接时的上锡效果更好，能减少虚焊、脱焊的不良率。

很多刚入行的结构工程师在选型这类按键时，往往只关注键帽的外形和颜色，忽略了引脚的排布方向和LED的极性，实际建模时如果把引脚位置或者LED极性做反，打样后就会出现按键无法焊接、指示灯不亮的问题，因此在还原模型时，需要准确标注引脚的功能定义，包括两个开关引脚和两个LED引脚的位置，方便后续PCB工程师做原理图和版图设计。另外，按键的按压寿命也是选型时的重要指标，这类直插式带灯按键的常规按压寿命在10万次以上，能满足通讯设备全生命周期的使用需求，不需要做易损件的更换设计。在做面板的人机工程设计时，这类方形按键的键帽尺寸刚好适合单根手指按压，多个按键并排布置时，按键之间的中心距保留10mm以上的间隙，就能避免同时按到相邻按键的问题，配合内置LED的不同发光颜色，还可以实现不同功能状态的区分，比如待机时微亮、触发时常亮、故障时闪烁，不需要额外增加显示元件就能实现丰富的状态反馈。
