嵌入式4乘3矩阵式工业按键键盘

这款4×3排布的矩阵按键键盘，是面向嵌入式控制场景开发的小型输入模组，在工业控制、门禁安防、小型终端设备领域有着广泛的应用空间。日常做设备结构开发时，这类小键盘常被集成在设备操作面板、小型手持终端、门禁密码输入区、简易参数设置工位上，用来完成数字输入、功能触发、密码校验这类基础交互需求，相比全尺寸键盘，它的占用空间极小，适配空间受限的安装场景。

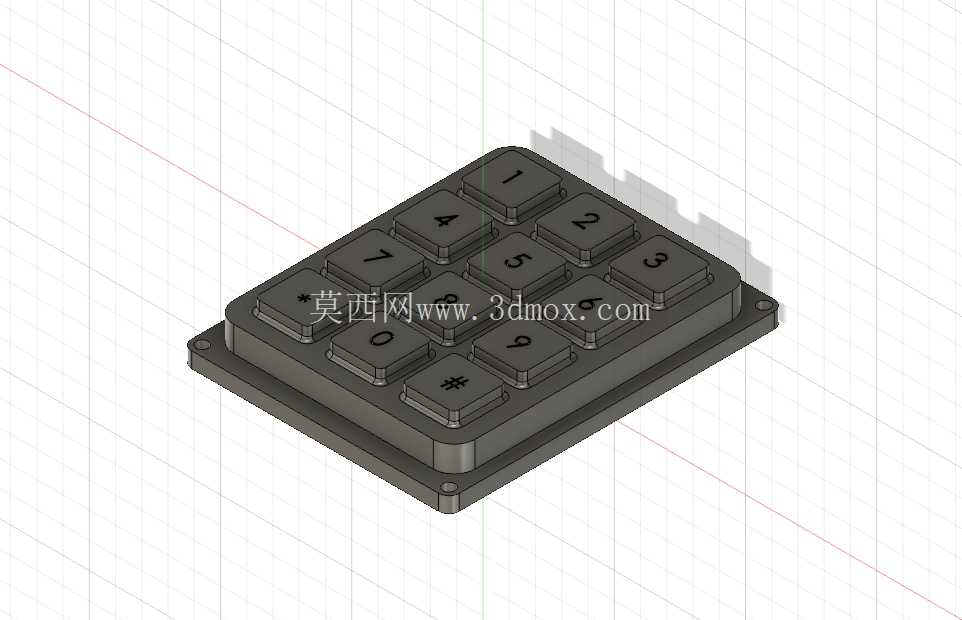

从结构设计来看，整个键盘采用一体化基座设计，基座边缘预留了四个安装固定孔位，可直接通过螺丝锁紧在设备面板的预留安装位上，安装孔位做了沉台处理，锁紧后螺丝头不会突出基座表面，避免刮蹭操作人员或者干涉周边部件。基座整体做了圆角过渡处理，没有尖锐的棱角，既提升了装配时的安全性，也能减少安装过程中与面板开孔边缘的磕碰损伤。按键采用3行4列的矩阵排布，单个按键为方形凸起结构，按键表面做了轻微的内凹弧度，贴合手指指腹的按压触感，按压行程控制在适合频繁操作的区间，既不会因为行程过短导致误触，也不会因为行程过长增加操作疲劳感。按键表面蚀刻有清晰的数字与功能标识，包含0-9数字键以及*、#两个功能键，能够覆盖密码输入、参数数值输入、功能确认与切换等常规操作需求，标识做了耐磨处理，长期频繁按压也不会轻易磨损脱落。

设计过程中，首先要考虑的是安装边界的适配性，这类嵌入式键盘通常需要嵌入设备面板的开孔内，因此基座的外形尺寸严格匹配常规小型终端的面板开孔规格，基座侧壁的厚度均匀，既保证整体结构强度，也不会占用过多的内部安装空间，给下方的PCB电路板、接线端子预留足够的排布空间。按键与基座之间的配合间隙控制在合理范围，既保证按键按压时无卡滞，也能避免灰尘、细小杂物从间隙进入键盘内部，提升模组在工业车间多尘环境下的适应能力。基座底部做了平整的贴合面，安装时可在贴合面与设备面板之间加装薄型密封胶条，实现面板处的IP防护升级，适配有防潮、防泼溅需求的应用场景。

从实际使用场景出发，这类小键盘不需要复杂的驱动电路，采用常规的矩阵扫描电路即可实现按键信号的识别，结构设计上预留了标准的接线引脚位置，方便与设备主控板快速对接。按键的按压力度调校到适中区间，单次按压的反馈清晰，操作人员无需刻意加大按压力度就能触发信号，长时间操作也不会产生明显的手指酸痛感。整个键盘的外形方正，没有多余的突出结构，在做设备面板布局时，可以很方便地和显示屏、指示灯、功能开关等部件做排布搭配，不会因为异形结构增加面板开孔的加工难度。基座采用耐磨的工程塑料材质，具备不错的抗冲击性能，日常使用中即使受到轻微的磕碰也不会出现开裂、变形的问题，适配工业场景下相对复杂的使用环境。

在做这类按键模组的三维建模时，需要重点把控按键与基座的配合公差，预留合理的活动间隙，避免实际生产装配后出现按键卡滞、按压不回弹的问题；同时安装孔位的位置精度要严格控制，确保和面板开孔的匹配度，避免装配时出现孔位错位无法锁紧的情况。按键表面的标识位置要居中对齐，保证整体外观的规整性，基座的壁厚要保持均匀，避免注塑生产时出现缩痕、变形等缺陷，影响最终的装配精度和外观质感。
