那智不二越双面密封深沟球轴承结构

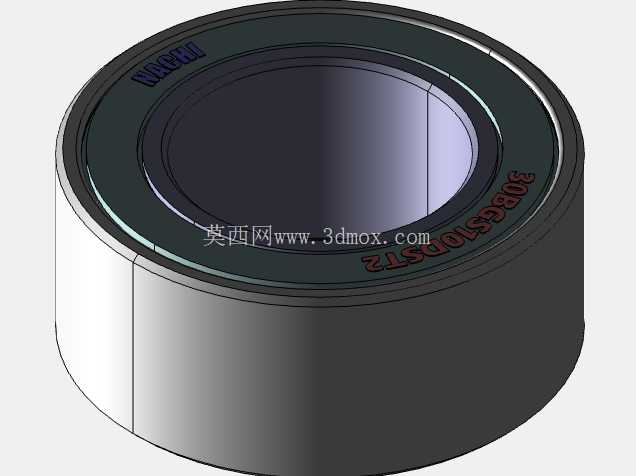

　　在空调压缩机的离合器传动结构中，核心支撑部件的可靠性直接决定了整套制冷系统的运行寿命，这款适配离合器工况的深沟球轴承，正是针对压缩机启停频繁、存在冷媒与润滑脂共存、安装空间紧凑的特殊场景开发的支撑元件。从结构设计逻辑来看，这款轴承采用双列钢球排布的承载思路，相比同尺寸的单列深沟球轴承，能同时承受更高的径向载荷与一定比例的双向轴向载荷，刚好匹配空调压缩机离合器工作时，皮带轮带动吸盘吸合、脱开过程中产生的复合受力，避免轴系在频繁启停冲击下出现窜动。两侧的橡胶密封圈是这款轴承适配压缩机工况的核心设计，密封圈采用双唇口结构，过盈配合压装在外圈的密封槽内，内圈位置设计有对应的密封挡边，一方面可以阻止轴承内部填充的高温润滑脂在高速运转时甩出，保证轴承长期运行的润滑状态，另一方面可以阻挡压缩机腔体内可能存在的冷媒微漏、金属磨屑、外界灰尘进入轴承滚道，避免滚道与钢球表面出现磨粒磨损，这也是空调压缩机轴承相比普通传动轴承最核心的结构差异。

　　从安装边界尺寸来看，这款轴承的内圈孔径为30mm，对应的安装轴颈需要按照基孔制配合加工，考虑到压缩机运转时内圈与轴同步转动，配合公差选择k6级过渡配合即可保证传动时不出现打滑跑圈，同时不会因为过盈量过大导致内圈胀大、轴承游隙减小出现卡滞；轴承外圈外径为52mm，对应的轴承座安装孔采用H7级间隙配合，方便装配时压装，同时能补偿轴系工作时的微量热胀位移；轴承整体宽度为22mm，安装时需要在轴肩与座孔位置设计对应的定位台阶，台阶高度需要控制在合理范围，既要保证轴承端面贴合定位可靠，又不能台阶过高接触到橡胶密封圈导致密封件磨损失效。

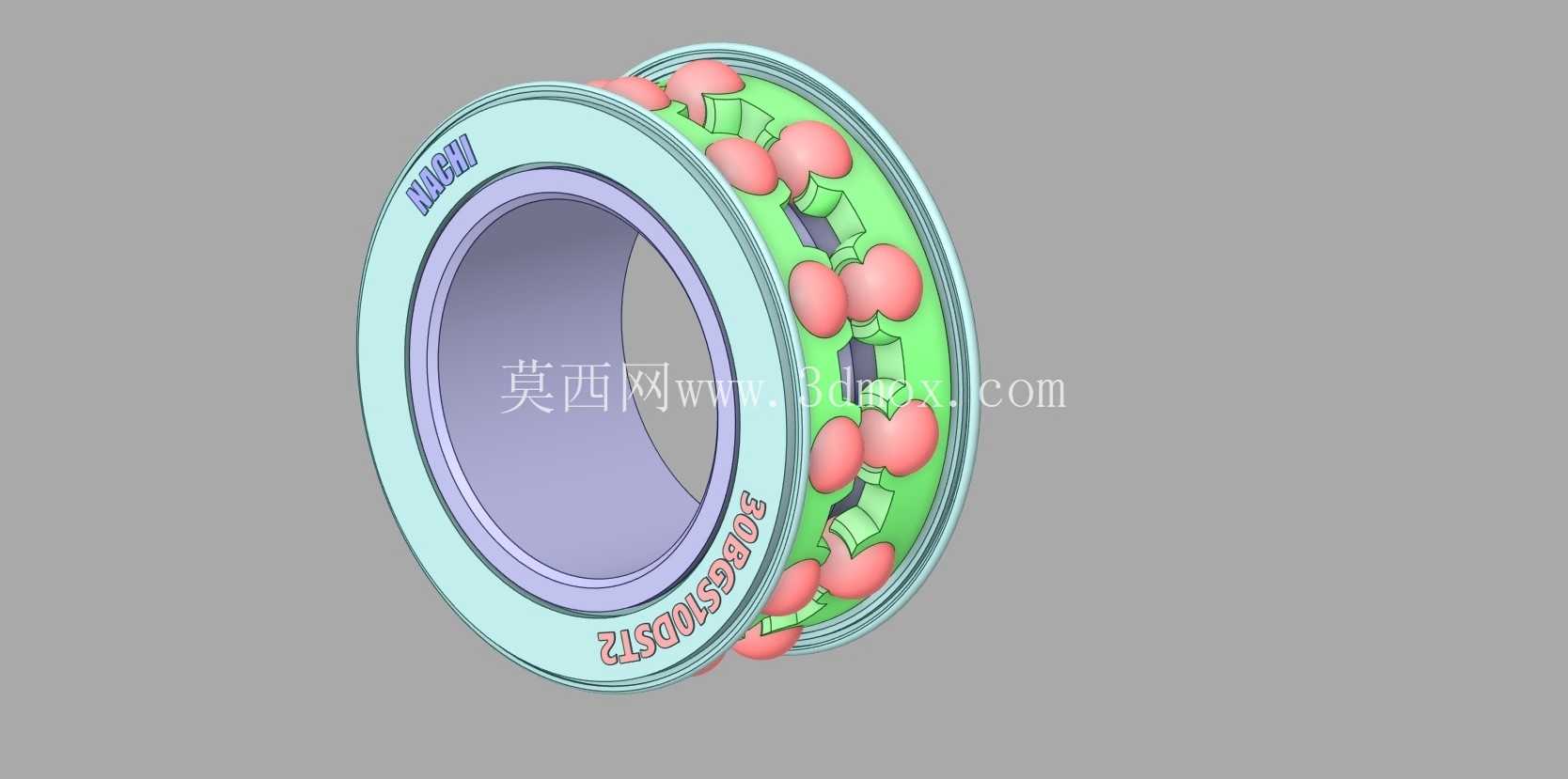

　　在实际选型应用中，这款轴承的额定动载荷需要匹配离合器皮带轮的张紧力要求，通常空调压缩机的皮带张紧力在300-500N区间，加上运转时的冲击载荷，这款双列结构的轴承额定动载荷完全覆盖该工况的载荷需求，额定转速也能满足家用、车用空调压缩机每分钟数千转的运行要求。建模过程中需要重点还原几个核心结构细节：首先是滚道的曲率设计，内圈与外圈的滚道曲率半径略大于钢球半径，保证钢球与滚道的接触角在承受轴向力时能保持合理范围，避免接触应力集中；其次是保持架的窗孔结构，采用分体式尼龙保持架兜住每一颗钢球，保证钢球在运转时的间距均匀，不会出现钢球之间的碰撞摩擦，同时尼龙材质的自润滑特性可以在润滑脂暂时缺失的极端工况下提供短时间的润滑保护；最后是密封圈的唇部结构，建模时需要还原唇部的薄壁弹性结构，模拟装配后唇部与内圈挡边的贴合状态，才能在后续做装配干涉检查、运动仿真时得到准确的结果。

　　对于设备维护与结构设计人员来说，这类专用轴承的安装也有明确的工艺要求，压装时需要采用专用套筒顶住轴承内圈端面将轴承压装到轴颈上，不能通过敲击外圈的方式安装，否则会导致钢球与滚道出现压痕，运转时产生异响；拆卸时也需要使用拉马勾住内圈端面施力，避免拉拽外圈导致保持架变形。在空调压缩机的整体轴系布局中，这款轴承是支撑皮带轮转动的唯一支撑元件，它的安装同轴度直接影响皮带轮的转动平稳性，如果安装时出现偏斜，会导致皮带偏磨、离合器吸合不同步，甚至出现皮带脱落的故障，因此在设计轴承座的加工工装时，需要严格控制轴承安装孔与主轴轴线的同轴度公差在0.02mm以内，端面跳动公差控制在0.015mm以内，才能保证轴承的使用寿命达到设计要求。
