自制滚筒式物料研磨粉碎设备结构

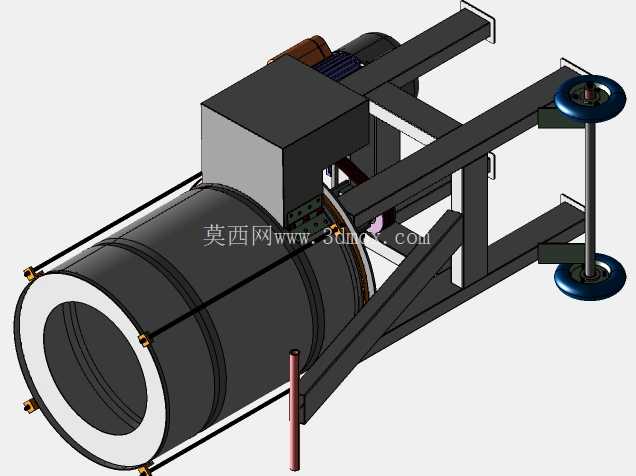

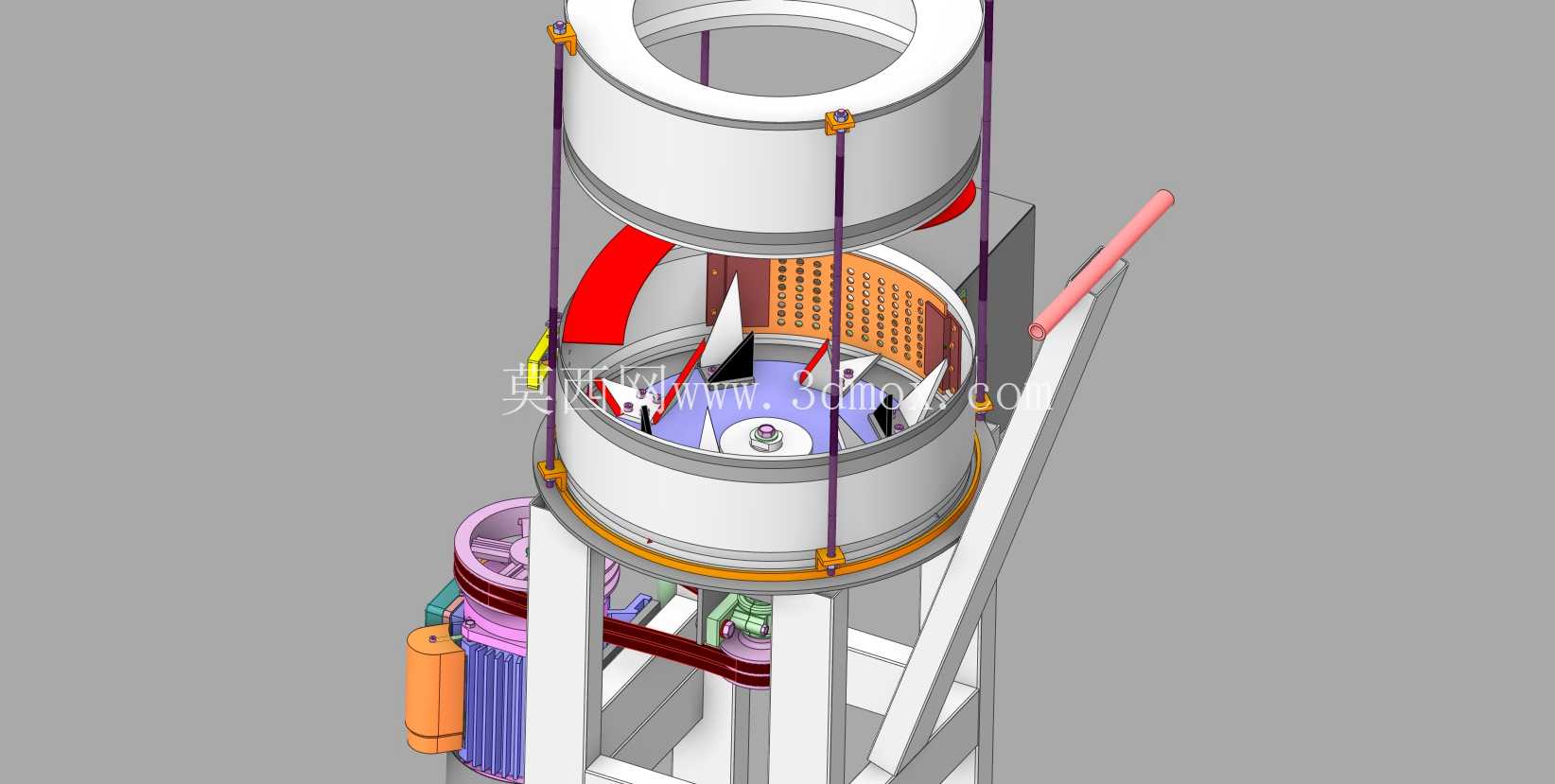

　　该设备为小型自主搭建的滚筒式研磨粉碎装置，主要面向小批量硬质物料的细碎、研磨作业场景，可适配家庭园艺、小型作坊的枝叶、硬质果壳、小块脆性物料的粉碎处理需求，也可作为小型实验场景下的物料研磨载体，完成小粒径物料的制备作业。从结构布局来看，设备采用卧式滚筒作为核心研磨腔体，滚筒两端设置支撑轮组承担筒体的径向载荷，支撑轮采用带轮缘的滚轮结构，既可以限制筒体运转时的轴向窜动，也能降低筒体转动过程中的摩擦阻力，滚轮通过支架固定在底部焊接机架上，机架采用矩形钢管拼焊成型，整体为框架式结构，各杆件之间采用满焊连接，保证设备运转时的结构刚度，避免因筒体转动带来的振动引发结构变形。

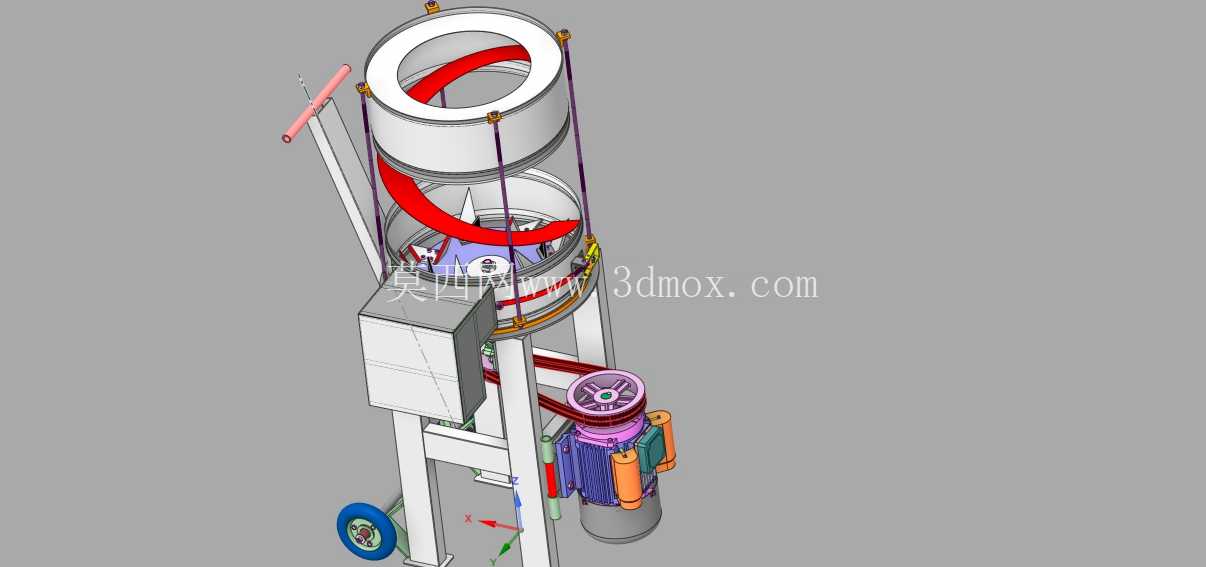

　　驱动单元布置在筒体侧上方的机架平台上，通过传动结构带动筒体绕自身轴线回转，筒体内部可根据研磨需求加装研磨介质，依靠筒体回转过程中介质与物料的冲击、摩擦作用完成物料的粉碎研磨，筒体端侧设置可开合的投料与出料口，方便物料装填与成品排出，端盖采用快拆式锁紧结构，无需专用工具即可完成开合操作，适配小批量作业频繁换料的使用需求。机架一侧设置竖向支撑杆件，可用于安装电气控制元件或辅助进料导向结构，电气控制箱体集成在驱动单元旁的机架平台上，箱体采用封闭式钣金结构，可避免作业过程中粉尘进入电气回路引发故障，控制回路设置过载保护与急停功能，保障设备操作的安全性。

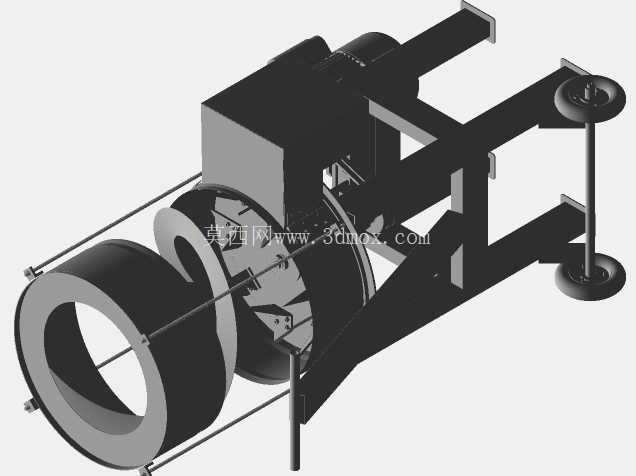

　　从安装边界来看，设备整体为卧式布局，底部机架的支撑脚可直接放置在平整地面上，无需额外做地基固定，适合小空间内的移动与布置，筒体的回转直径与机架宽度匹配，运转过程中无超出机架轮廓的运动部件，可有效避免作业过程中的干涉风险。设计过程中优先考虑了自制加工的可行性，所有结构件均采用常见的型材与标准件，无需专用加工设备即可完成搭建，支撑轮选用标准脚轮改制，降低了自制加工的难度与成本，机架的杆件连接位置预留了调整余量，可根据实际选用的筒体尺寸调整支撑轮的间距，适配不同规格的研磨腔体安装需求。

　　设备的传动结构采用减速增扭的设计思路，匹配筒体低速大扭矩的运转需求，避免因物料装载量变化引发的电机堵转问题，筒体的转速设置在合理区间，既保证研磨介质能够获得足够的冲击能量，也不会因转速过高导致介质随筒体同步回转失去研磨作用。在实际使用过程中，可根据待处理物料的硬度调整研磨介质的填充率与筒体运转时长，针对脆性较高的枝叶类物料，可减少研磨介质填充量，短时间运转即可完成粉碎作业；针对硬度较高的脆性物料，可适当增加介质填充量，延长运转时间获得更细的出料粒径。设备的整体结构重心偏低，底部机架的重量占比较大，运转过程中稳定性较好，即使在满载工况下也不会出现明显的晃动，机架的各连接位置均做了倒角处理，避免尖锐边角带来的操作安全隐患。
