立式折叠便携户外多用途火箭取暖炉

　　这款立式火箭炉结构方案面向户外露营、庭院临时取暖、小型作坊应急加热以及DIY炉具制作场景，整体采用薄金属板折弯、铆接与快装销轴组合的方式搭建，主体炉膛截面控制在100毫米×100毫米，总高度约3000毫米，细长竖向烟囱能够形成稳定抽力，让木柴、颗粒燃料在初级燃烧腔内获得充足二次供氧，燃烧更充分，烟气在长烟道内充分放热后再排出，热效率相比普通敞口柴火炉有明显提升。

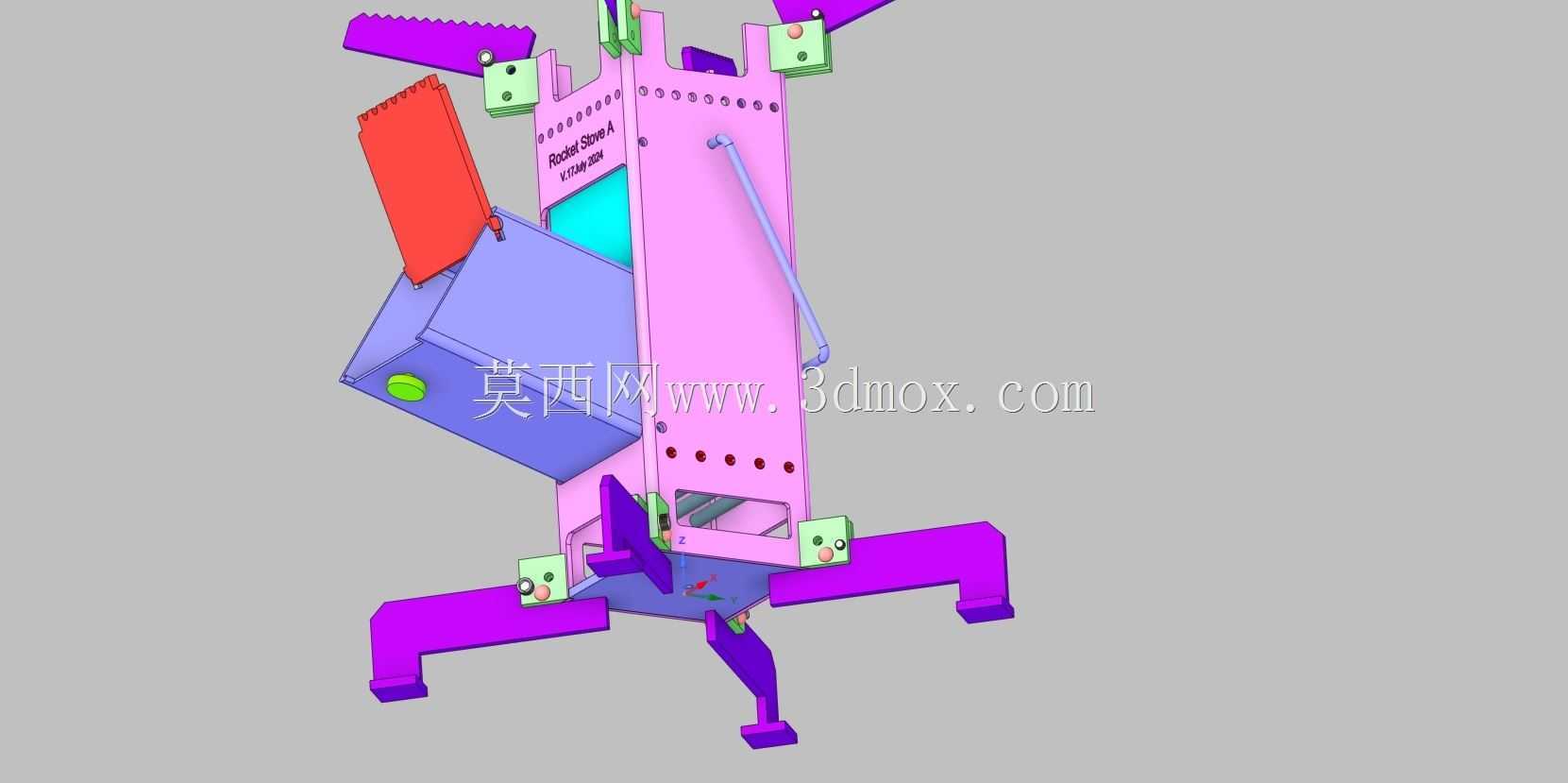

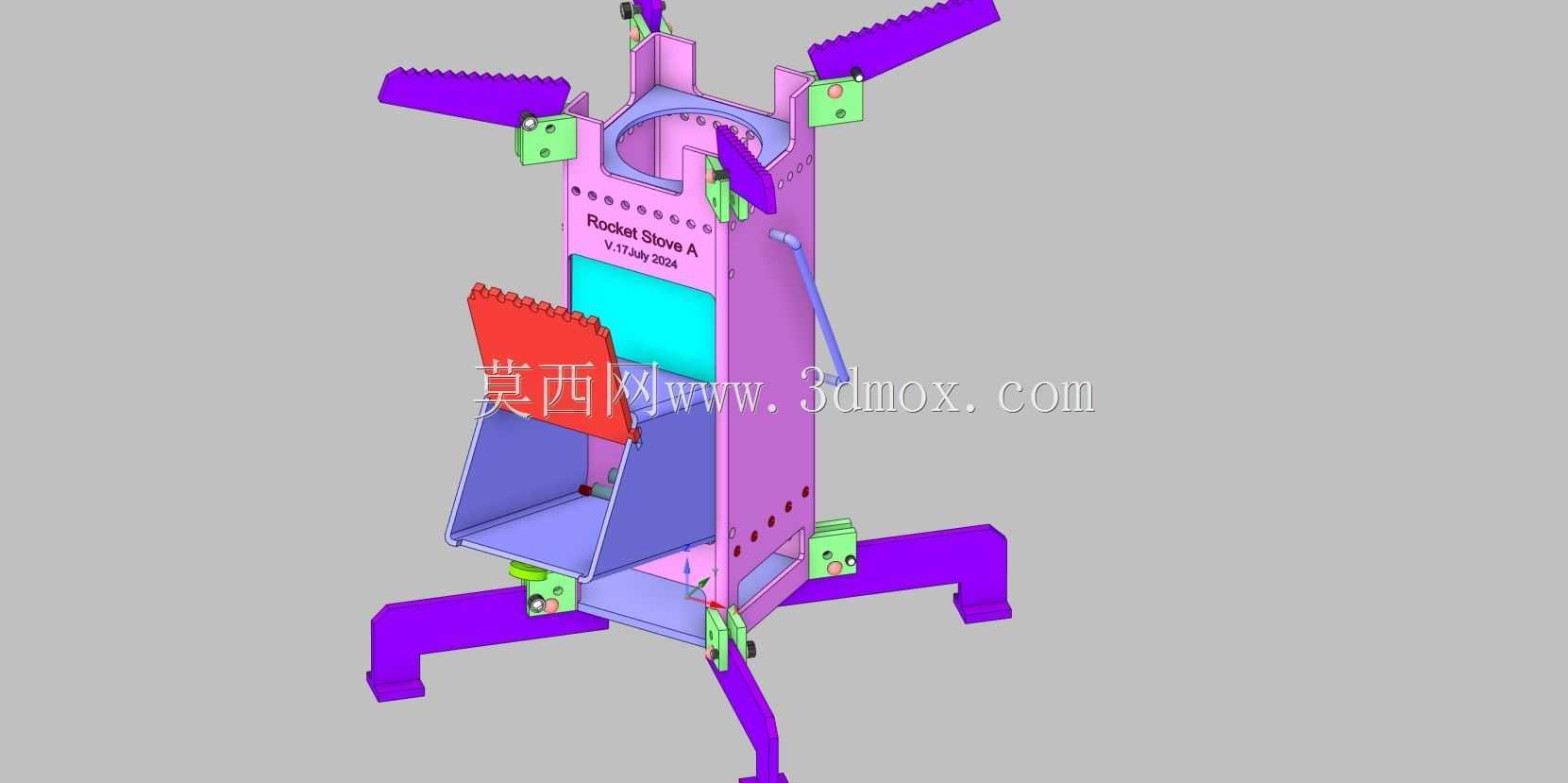

　　从现场布置角度看，设备底部采用四支外伸支腿承担整机重量，支腿末端做平直落地支撑面，不需要额外浇筑基础，在平整泥土地、水泥地坪、露台木板防护层上都可放置；支腿与主立柱之间通过侧向铰接耳板和快拆销连接，运输时可向上翻折收拢，展开后支腿跨距明显大于炉膛截面，抗侧翻能力较强，围炉活动时意外碰触炉体也不容易失稳。炉体正面设置倾斜投料门，门板带观察窗和手摇锁扣，加柴时不需要拆卸顶部烟道，观察窗可直接判断内部火焰状态，门锁闭合后能限制过量冷风从投料口窜入，避免炉膛温度大幅波动。

　　主燃烧腔采用竖向矩形筒身，板材边缘预留折弯翻边，装配后形成双层补强棱线，既提高薄板受热后的抗变形能力，也方便在侧壁固定二次进风管、风门调节板和附件安装座。筒身下部设置灰斗承接区域，燃尽灰烬直接落入抽拉式灰盒，清灰时不必挪动烟囱和锅架；灰盒上方布置镂空炉箅，支撑燃料的同时让一次风从底部均匀进入，炉箅间隙经过控制，既能漏灰又不会截断未燃尽木料。侧壁配有可调风门，通过拨杆改变进风开口面积，点火阶段开大风口快速引火，正常燃烧后收小风口维持慢速焖烧，适应取暖、烧水、炖煮等不同火力需求。

　　顶部烟道分段设计，各段烟道通过插接定位结构串联，接缝处预留搭接边，可减少烟气外泄；烟囱侧面设置多组可展开限位翼片，运输时翼片贴靠筒身，使用时翻起形成径向约束，靠近帐篷、临时遮阳棚布置时可配合隔热护板保持安全间距。炉体上部预留横向锅架接口，架上可放置水壶、平底锅或小型烧烤网，围炉取暖同时完成简易烹饪；侧向工具挂杆可夹持火钩、灰铲、手套等操作工具，避免炉具周边工具乱放。

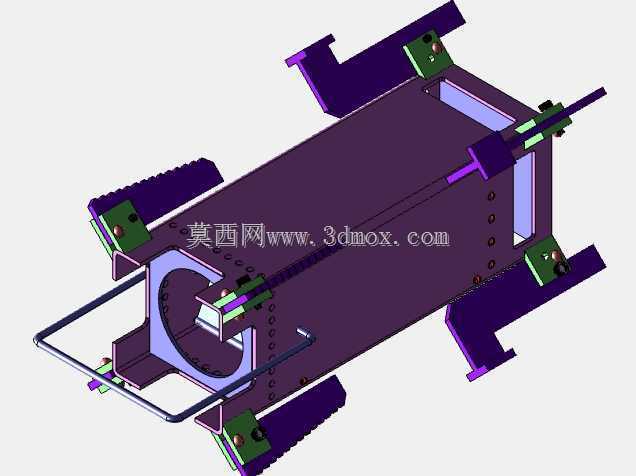

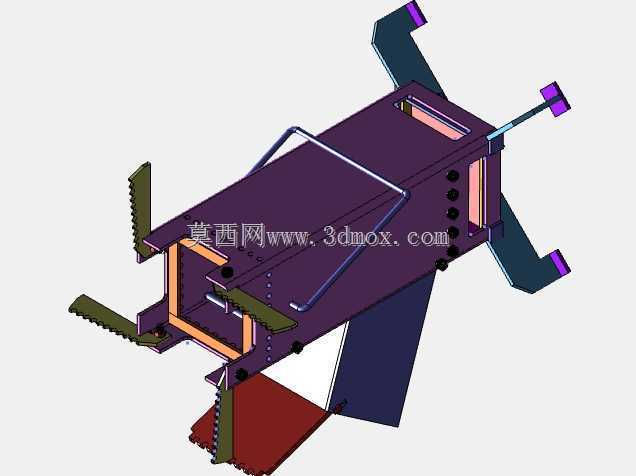

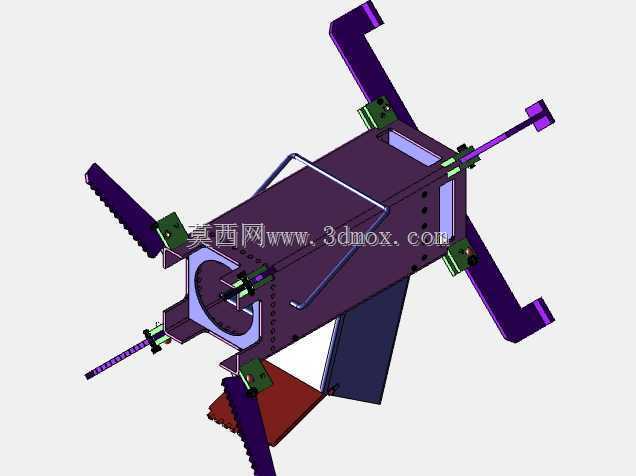

　　建模时重点处理了薄板件的折弯系数、铰接耳板同轴度以及支腿收拢干涉问题：所有转动部位采用独立销轴衬套，避免钣金孔反复摩擦后扩大；炉门、灰斗、支腿、烟囱翼片均按可动装配关系搭建，能够直观验证展开、折叠、投料、清灰全过程。外形边界方面，收拢状态下支腿和翼片均回收到筒身投影附近，便于放入车辆后备箱或工具间；工作状态下四腿外扩、烟囱竖直，操作人员主要在投料门一侧活动，其余三面保留散热和安全距离。该结构既适合炉具厂家做样机评审，也适合手工制作者按钣金展开图下料、折弯、钻孔和铆接，后续还可根据燃料类型更换炉箅孔径、增加二次燃烧环或外接温控风门。
