CoreXY3D打印机惰轮安装固定支架

　　在桌面级FDM3D打印设备的传动系统布局里，惰轮的安装定位精度直接决定了同步带的张紧一致性、传动平稳性，最终会反映到打印件的表面纹路、尺寸精度以及长期运行的皮带磨损速率上，这款惰轮支架就是针对CoreXY结构3D打印机的惰轮安装需求设计的专用固定构件。从实际装机的场景来看，CoreXY结构的传动路径需要两组同步带交叉布置，惰轮作为皮带转向、张紧的关键支撑点，其安装基面的平面度、安装孔的位置度公差如果控制不到位，很容易出现皮带跑偏、张紧力两侧不均的问题，轻则运行时出现皮带啸叫，重则导致运动轴定位偏差，打印层纹错位。

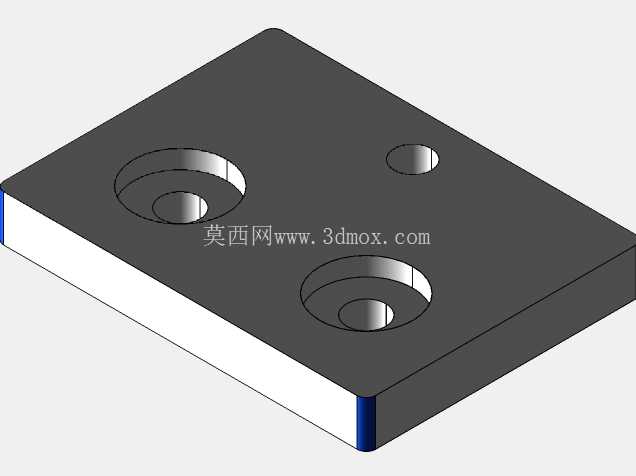

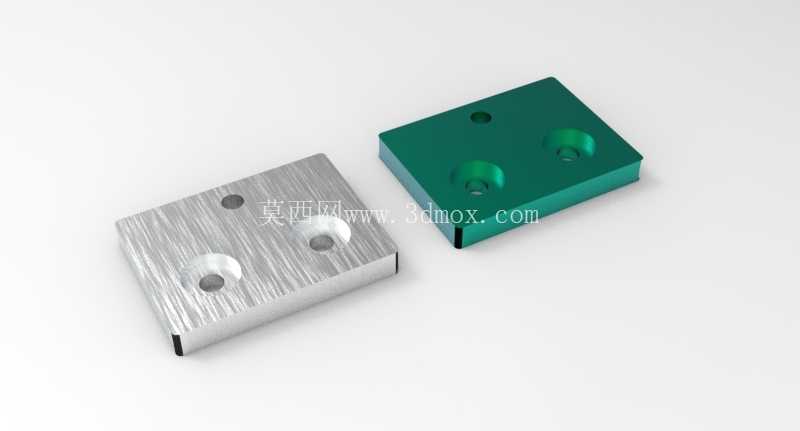

　　这款支架在设计时优先考虑了安装基面的贴合可靠性，整体采用矩形块式结构，底面为全平面设计，能够和设备的铝型材安装面完全贴合，避免局部悬空导致的安装应力，安装时不需要额外加工适配垫片，直接通过紧固件锁紧就能保证定位基准的稳定。从功能特性上看，支架上设置了两个惰轮安装孔位，孔位的同轴度、孔与安装基面的垂直度都按照传动件的安装公差要求设计，能够适配常规的623系列轴承配套的惰轮组件，安装后惰轮的转动面与同步带的运行平面完全平行，不会出现皮带边缘蹭到支架侧壁的问题。

　　同时支架上预留的两个沉头安装孔，孔位间距匹配2020铝型材的槽道间距，安装时可以根据皮带张紧的调整需求，在型材槽道内小范围调整支架的固定位置，不需要额外打孔改造型材，适配现有市售多数CoreXY结构桌面3D打印机的安装尺寸。设计思路上没有采用多余的镂空减重结构，毕竟这类传动固定件的刚性优先级远高于轻量化，实心块体的结构能够避免长期受皮带张紧拉力出现的形变，哪怕设备长期高频运行，支架的安装位置也不会出现偏移，减少后期设备维护的校准频次。从安装边界来看，支架的整体厚度控制在合理范围内，安装后不会和相邻的运动部件、皮带路径产生干涉，两个安装孔的沉头深度刚好能够容纳内六角螺丝的头部，螺丝锁紧后头部不会突出支架表面，避免剐蹭运行中的同步带。

　　实际装机测试时，这款支架安装后惰轮的转动阻力均匀，同步带运行过程中无跳齿、跑偏现象，在高速打印（150mm/s以上运动速度）的工况下，支架本身不会产生共振异响，能够有效保证传动系统的稳定性。不同于很多3D打印自制的塑料支架，这款金属材质的支架在耐温性、结构强度上有明显优势，即便设备机箱内长期处于40-50℃的工作环境，也不会出现受热蠕变、安装孔位松垮的问题，适合作为设备升级替换或者DIY装机的标准传动配件使用。在结构细节上，惰轮安装孔的边缘做了微小的倒角处理，安装轴承时不会刮伤轴承外圈，也能避免安装时因孔口毛刺导致的轴承卡滞问题，安装面的粗糙度控制在合理范围，和型材贴合后不会出现间隙，锁紧后整个支架的抗扭强度完全能够承受同步带张紧时的侧向拉力，哪怕张紧力调整到设备推荐的上限值，支架也不会出现弯曲变形。
