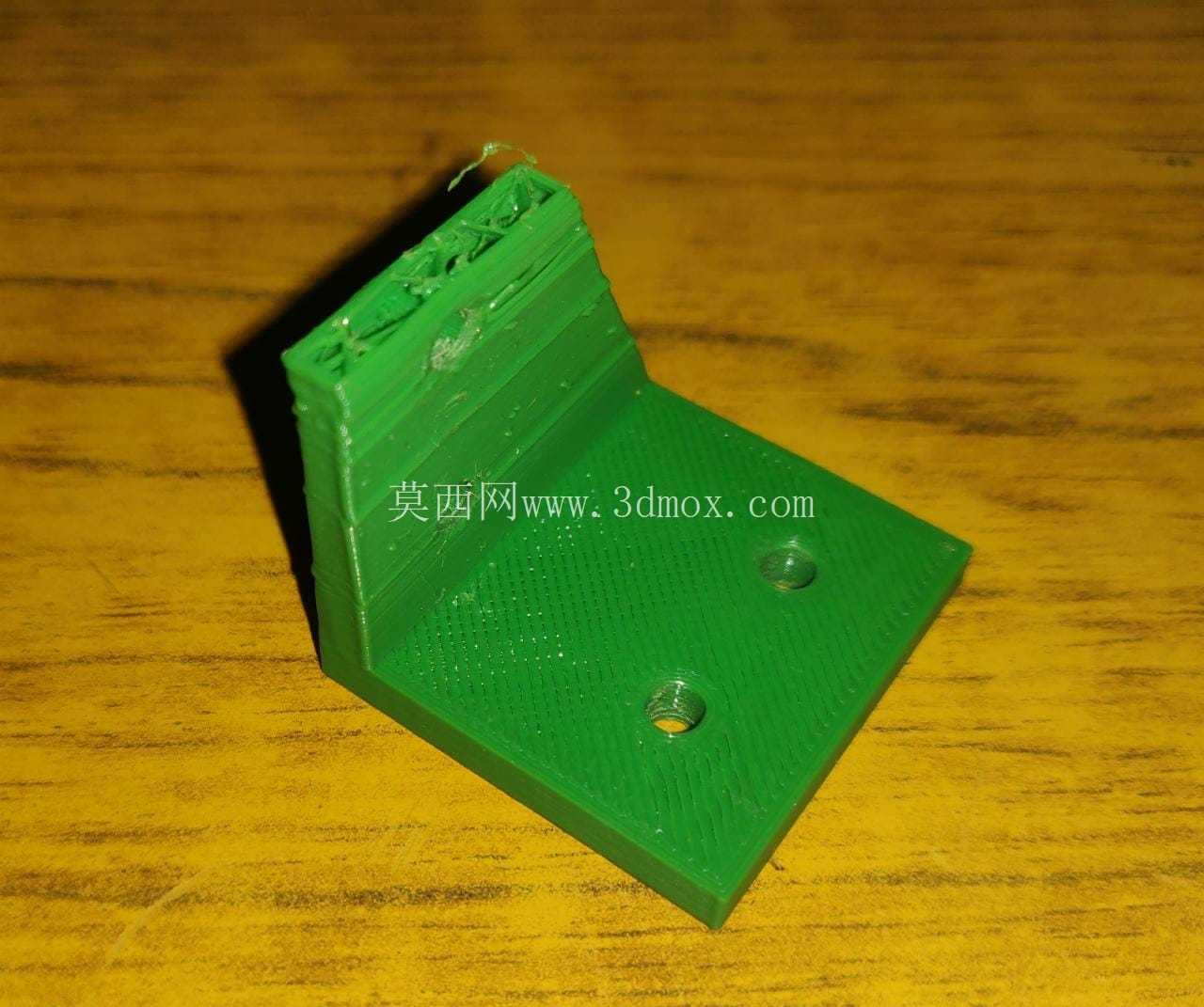

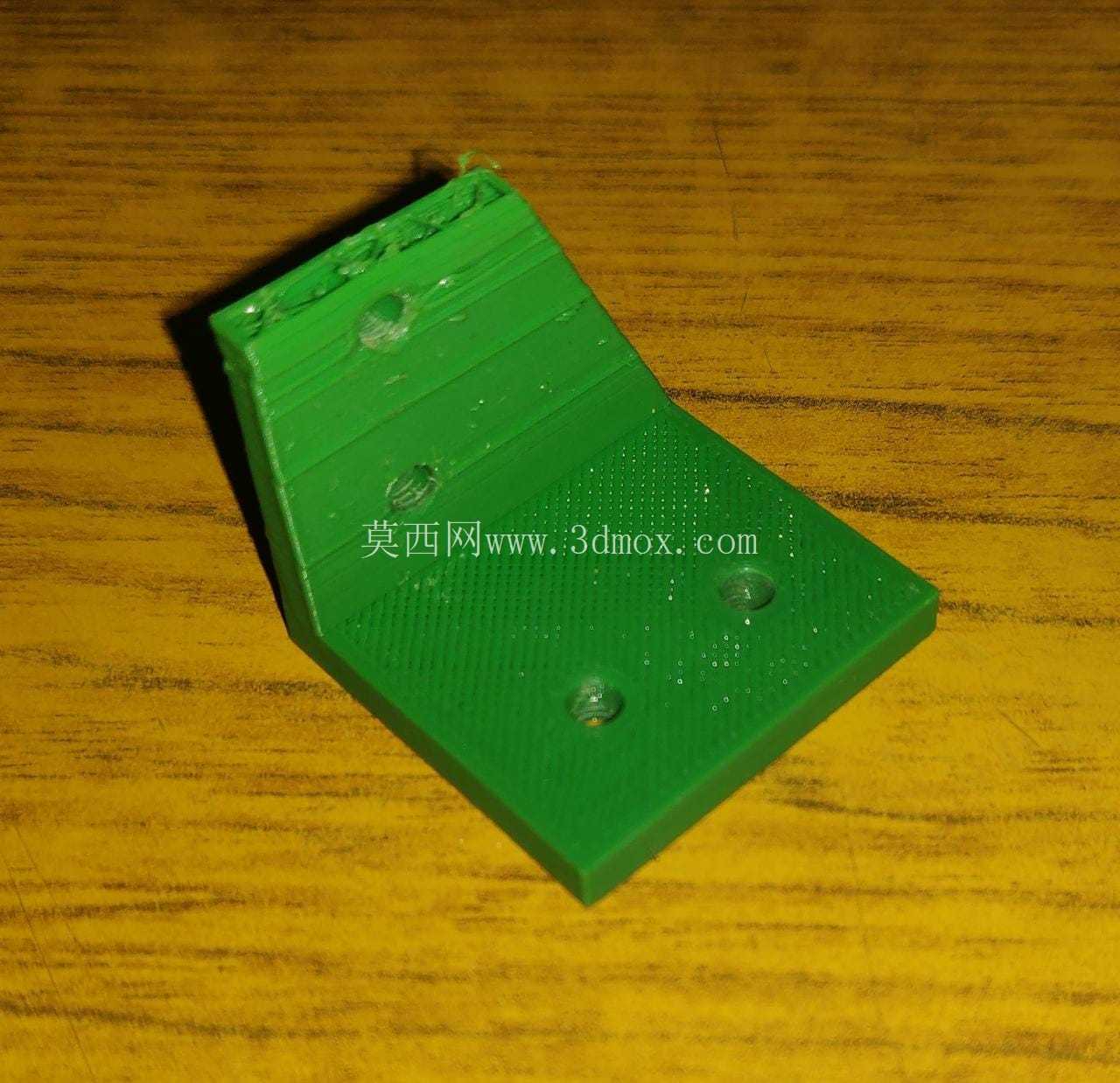

Ender3打印机Y轴导轨加固支撑角件

　　在桌面级FDM3D打印机的长期运维场景中，Y轴运动系统的精度保持性一直是影响成品良率的核心因素，不少用户在高频次打印、大负载模型输出或是长期未做结构校准的情况下，会出现Y轴导轨前端下垂、运动过程中抖动、打印层纹错位等问题，这类问题的根源在于原厂Y轴导轨仅靠两端的安装点位固定，悬臂段在长期往复运动的受力下会产生微小的塑性形变，累积后就会影响运动平面的平面度。这款支撑角件正是针对这一实际使用痛点设计的加装结构件，适配Ender3系列桌面3D打印机的Y轴导轨安装位，无需对原有设备的机身结构做打孔、切削等破坏性改装，就能为导轨悬臂段提供额外的刚性支撑，从结构层面抵消长期受力产生的形变趋势。

　　从结构设计逻辑来看，这款角件采用了直角L型的承载构型，竖直面与导轨侧部的安装基面贴合，水平面与机身的安装平台贴合，两个垂直方向的安装面都预留了对应原厂安装孔位的沉头过孔，安装时可以直接沿用原厂的固定螺丝，不需要额外采购特殊规格的紧固件。角件的拐角处做了三角形的加强筋延伸结构，相比普通直角角件，这种延伸结构能大幅提升拐角处的抗弯折能力，避免长期受力后拐角处出现应力开裂，同时三角形的构型也不会和Y轴运动的拖链、皮带等运动部件产生运动干涉，预留的安全间隙经过实际装配验证，在全行程运动过程中都不会出现剐蹭、卡滞的问题。

　　考虑到这款零件本身就是面向3D打印自制的场景，整体结构做了面向FDM工艺的优化，所有安装面的壁厚都设置为3mm以上，打印时不需要添加支撑结构，平放即可直接打印成型，孔位的尺寸公差预留了0.2mm的装配余量，即使是普通精度的桌面打印机打印出来，也能顺利完成装配，不需要额外做锉修、扩孔等后处理。从安装边界来看，这款支撑件的竖直安装面高度与原厂导轨的侧面安装基面完全匹配，不会突出到导轨的运动滑块行程范围内，水平安装面的宽度控制在25mm以内，不会和机身底部的电源、主板等电控部件产生位置冲突，两个角件分别安装在Y轴导轨的左右两侧悬臂位置，安装完成后可以将导轨的悬空段支撑点从原来的两端两点支撑，变成多点连续支撑，大幅提升导轨整体的刚性。

　　在实际使用场景中，加装这款支撑件之后，Y轴导轨在高速运动、打印大尺寸模型时的抖动幅度会明显降低，尤其是在打印高度超过150mm的大模型时，Y轴方向的层纹错位问题会得到显著改善，同时也能减少导轨因为长期受力不均产生的磨损，延长直线导轨以及运动滚轮的使用寿命。不同于市面上一些需要替换原厂结构的改装件，这款支撑件属于无损加装的配件，即使后续需要恢复原厂配置，只需要拆下螺丝即可，不会在机身上留下不可逆的改装痕迹，对于经常做设备调试、改装的用户来说，这种无损设计的适配性更强。结构设计上还特意做了安装导向的小倒角，在装配时可以快速对准孔位，降低安装的操作难度，即使是没有太多设备改装经验的用户，也能在十分钟内完成两个支撑件的安装调试，不需要复杂的测量、校准步骤，安装完成后只需要重新调平一次热床，就能恢复正常打印作业。
