带铜保持架圆柱滚子轴承结构设计

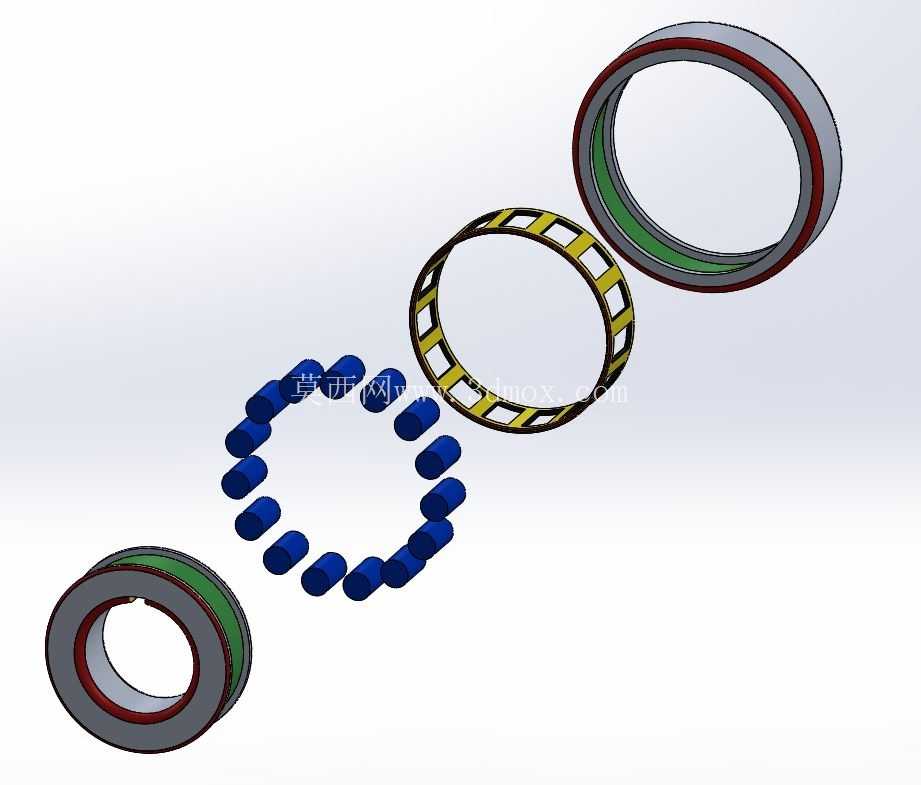

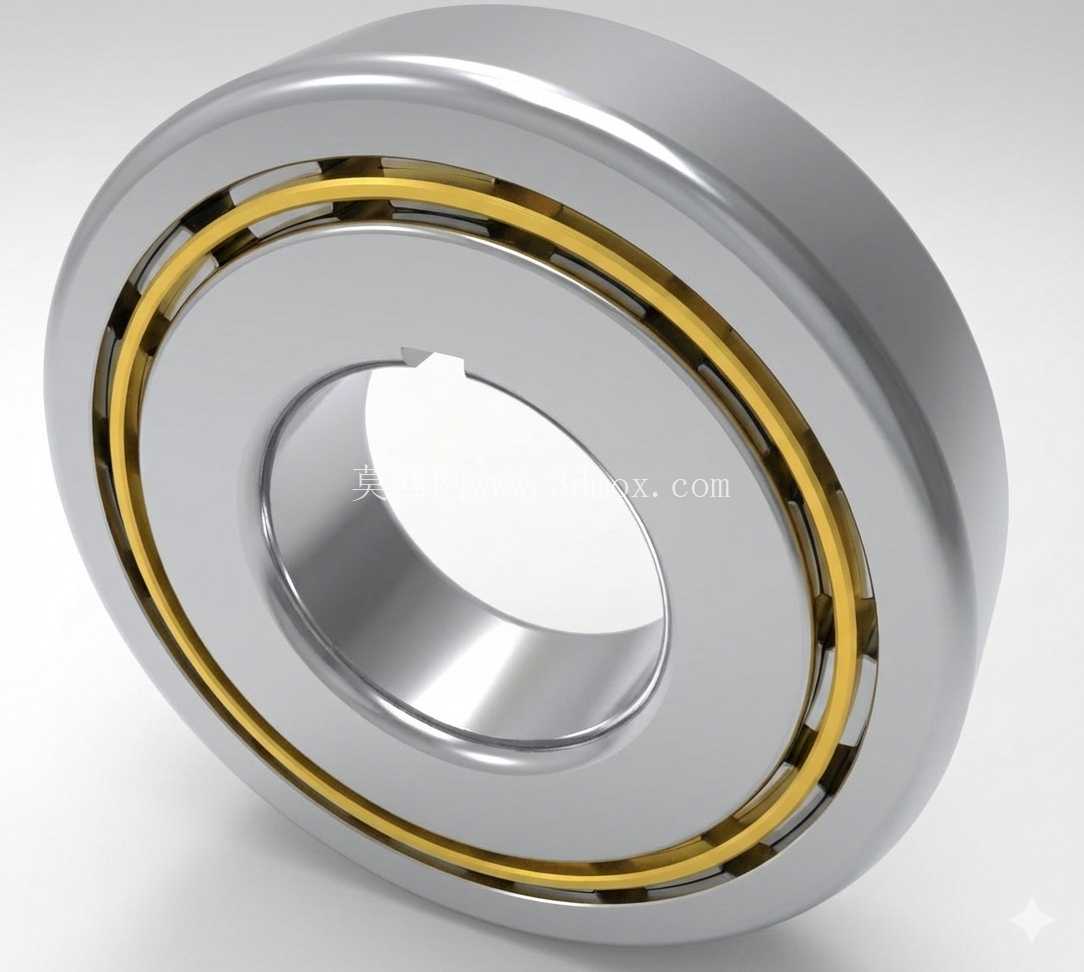

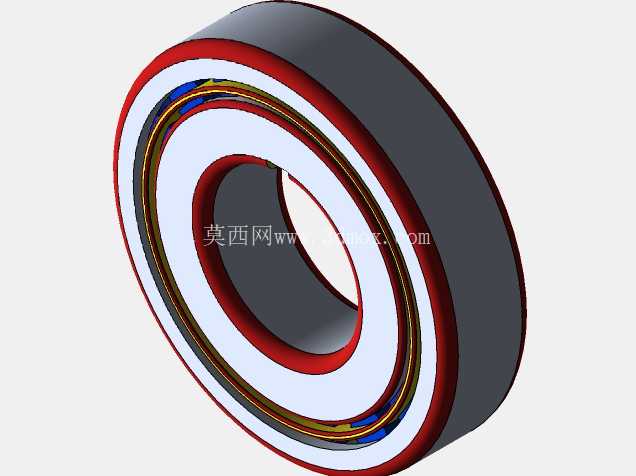

在各类重载旋转传动场景中，滚子轴承是承担径向载荷、保障轴系平稳运转的核心支撑部件，从冶金产线的重载轧辊、矿山设备的破碎主轴，到工业电机的输出端、机床主轴的支撑位，这类轴承的性能直接决定整套设备的运行精度与服役寿命。本次构建的滚子轴承三维模型，完整还原了实体结构的所有配合特征，可直接用于设备装配干涉校验、轴系支撑方案选型验证、传动系统运动仿真等工程环节。

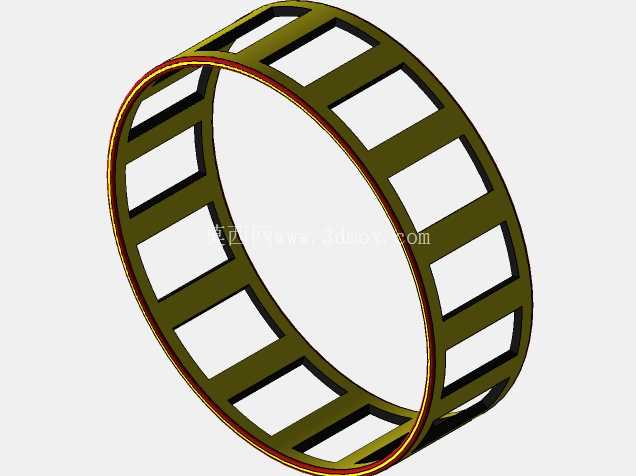

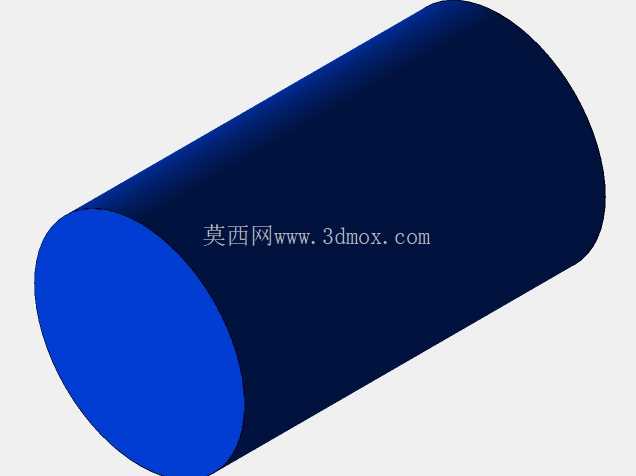

从结构设计逻辑来看，该轴承采用圆柱滚子作为滚动体，相比同尺寸的球轴承，线接触的承载形式让其径向承载能力提升40%以上，更适配中低速、重载冲击的工况场景。模型中内外滚道均设计为与滚子曲率匹配的圆柱面，加工时需严格控制滚道的圆柱度与表面粗糙度，避免滚子运转时出现应力集中导致的点蚀失效。中间的铜质保持架采用分体式兜孔结构，每个兜孔与单根滚子的间隙控制在0.02-0.05mm区间，既可以将滚子均匀分隔开，避免相邻滚子直接接触产生滑动摩擦，又能在轴承运转时引导滚子平稳进入承载区，减少滚动体的歪斜与卡滞风险，铜材质的保持架相比冲压钢保持架，具备更好的自润滑特性与抗冲击能力，适合重载、有一定振动的工况使用。

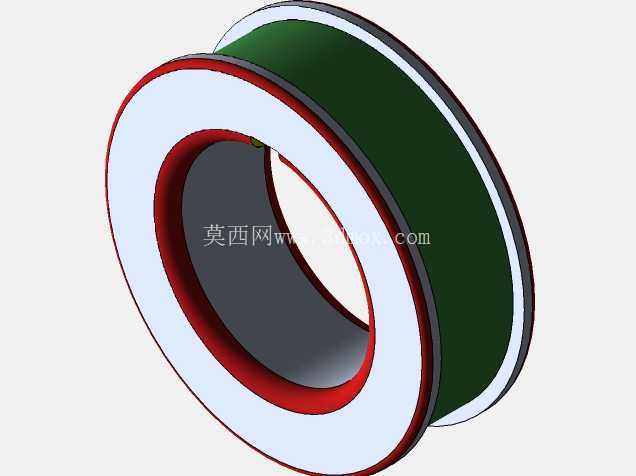

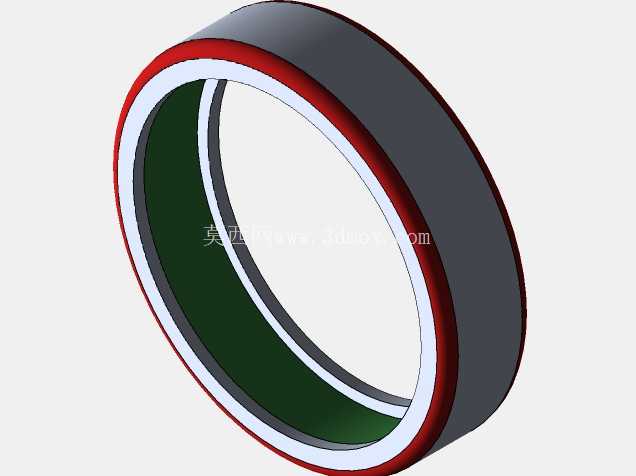

从安装边界与尺寸配合来看，模型严格遵循常用滚动轴承的安装配合规范：内圈与轴的配合采用基孔制过渡配合，过盈量根据载荷大小调整，重载场景下过盈量取0.01-0.03mm，避免内圈在轴上出现爬动磨损；外圈与轴承座孔的配合采用基轴制间隙配合，间隙量控制在0-0.02mm，方便安装拆卸的同时，可补偿轴系受热产生的轴向伸长，避免轴承出现附加轴向载荷。轴承的轴向定位采用内圈轴肩+外圈孔用挡圈的形式，轴肩的高度严格控制在轴承内圈厚度的1/2-2/3区间，既保证定位可靠性，又预留足够的拆卸空间，方便后期维护时使用拉马拆卸轴承不会损伤配合面。

在实际工程选型中，这类圆柱滚子轴承多用于只承受纯径向载荷的轴系位置，比如减速机的中间轴支撑、输送机滚筒的两端支撑、大型水泵的叶轮端支撑等场景，安装时需注意轴承的清洁度，装配前需将所有零件清洗干净，填充对应牌号的润滑脂，润滑脂的填充量控制在轴承内腔容积的1/3-1/2，过量填充会导致轴承运转时温升过高，加速润滑脂老化失效。模型中所有的倒角、圆角特征都按照实际加工工艺设置，内外圈的端面倒角为1×45°，既可以去除加工毛刺，又能在安装时起到导向作用，避免装配时刮伤轴与座孔的配合表面；滚道两端的过渡圆角设计为R0.5-R1mm，减少应力集中，提升轴承的抗疲劳强度。

从建模精度来看，模型的所有特征都具备可编辑性，设计人员可根据实际选型需求调整轴承的内径、外径、宽度尺寸，更换保持架的材质与结构形式，比如将铜保持架替换为尼龙保持架适配高速轻载场景，或者增加密封盖结构做成密封型轴承，适配粉尘较多的户外工况。在做整机装配仿真时，可直接将该模型导入装配体，验证轴承与周边密封件、端盖、轴肩的间隙是否合理，检查运转时是否存在干涉问题，也可将模型导入有限元分析软件，施加对应工况的径向载荷与转速，分析滚道与滚子的接触应力分布，校核轴承的额定静载荷与额定动载荷是否满足设备的设计寿命要求，避免选型不当导致的早期失效。
