嵌入式液晶显示屏安装固定支撑托架

在工业控制终端、小型嵌入式人机交互设备、桌面型检测仪器的结构设计环节里，显示屏的固定支撑结构往往是容易被忽略但直接影响整机装配效率与长期使用稳定性的细节部分，这款适配16*2规格LCD屏的嵌入式支撑托架，就是针对小尺寸液晶显示模块的侧装内嵌场景开发的结构件。从实际应用场景来看，这类托架常被用在紧凑型工控盒、桌面式小型测试仪器、简易人机交互操作面板的内部，不需要额外占用面板外侧空间，能让显示屏与设备外壳面板保持齐平的安装效果，避免屏幕突出带来的磕碰风险，也能减少外部灰尘、液体从屏幕安装缝隙渗入设备内部的概率。

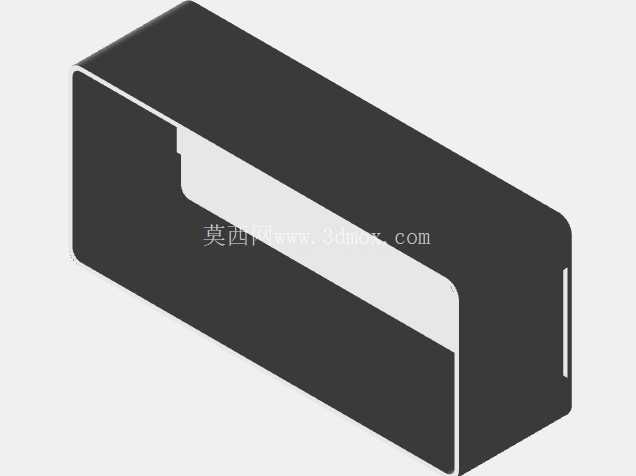

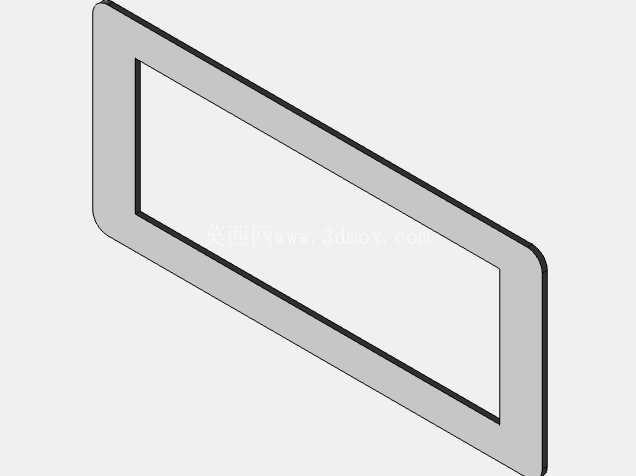

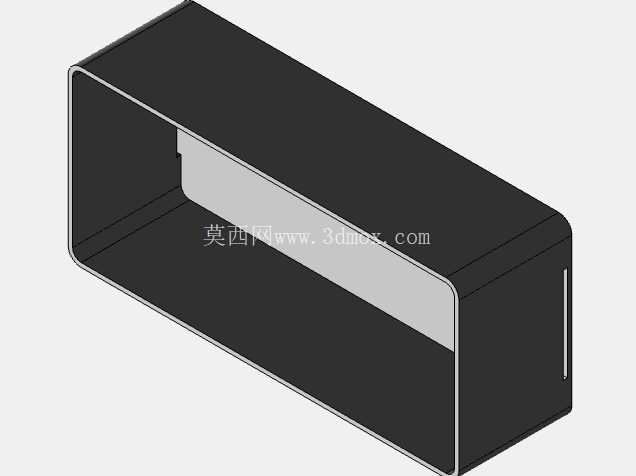

从功能特性上看，这款托架采用围合式的框型结构，整体为弯折成型的钣金类结构，内侧预留的空腔刚好可以容纳对应尺寸的LCD液晶模块，侧边的窄边压合结构可以在屏幕嵌入后压住屏幕的边缘非显示区域，不需要额外打胶或者增加复杂的压片零件，装配时只需要将屏幕从托架后侧推入空腔，再通过托架侧边预留的细小卡槽与设备内部的定位筋位配合，就能完成屏幕的预固定，后续装配外壳时不会出现屏幕移位、偏移的问题。托架的后侧为开放式结构，不会遮挡屏幕的排线引出位置，方便FPC排线与设备内部的主控板连接，也不会对排线的弯折半径造成过度限制，能减少排线长期弯折出现断裂的风险。

设计思路上，这款托架没有采用常见的屏幕正面螺丝固定方案，而是利用钣金弯折后的自身弹性与结构限位实现屏幕的夹紧固定，一方面减少了螺丝零件的使用数量，降低整机BOM成本，另一方面也避免了螺丝锁附时压力不均导致的屏幕局部应力集中，减少小尺寸LCD屏因为受压出现的显示水波纹、碎裂等问题。托架的外轮廓尺寸与设备面板上的屏幕开孔尺寸做了精准匹配，安装后托架的前边缘与面板开孔边缘的缝隙可以控制在0.2mm以内，不需要额外增加装饰遮丑边，能让设备正面的外观更简洁规整。

从安装边界来看，这款托架的整体长度方向适配16*2规格LCD屏的外形宽度，深度方向预留了足够的空间容纳屏幕背部的驱动电路部分，不会因为托架深度不足挤压屏幕背部的元件，托架的壁厚控制在合理范围内，既保证了结构强度，不会因为长期使用出现形变导致屏幕松动，也不会过度占用设备内部的宝贵空间，对于内部空间紧凑的小型设备来说，这种薄型围合支架的空间利用率远高于传统的分体式压片固定结构。在实际装配过程中，这款托架可以先与屏幕预装成一个整体组件，再整体装入设备外壳的对应安装位，能有效提升产线的装配效率，减少单工位的装配耗时，也方便后续售后维护时屏幕组件的整体拆卸更换，不需要逐个拆除细小的固定螺丝。

另外，这款托架的结构设计也考虑到了不同批次屏幕的尺寸公差问题，内侧的空腔尺寸预留了合理的公差余量，即使屏幕外形尺寸出现小幅的正负偏差，也能顺利装入托架内部，不会出现装不进去或者装入后松动旷量过大的问题。托架表面做了哑光黑色的处理，不会在屏幕边缘产生反光干扰用户查看显示内容，同时黑色的表面处理也能提升结构件的防锈能力，在常规的工业使用环境下不会轻易出现锈蚀掉漆的问题，长期使用也能保持稳定的结构性能。
