手动扳手式钻夹头精密结构设计

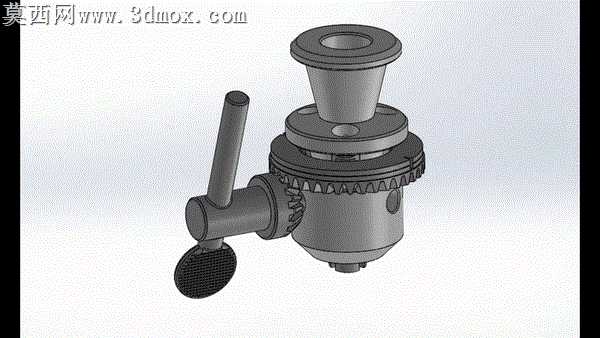

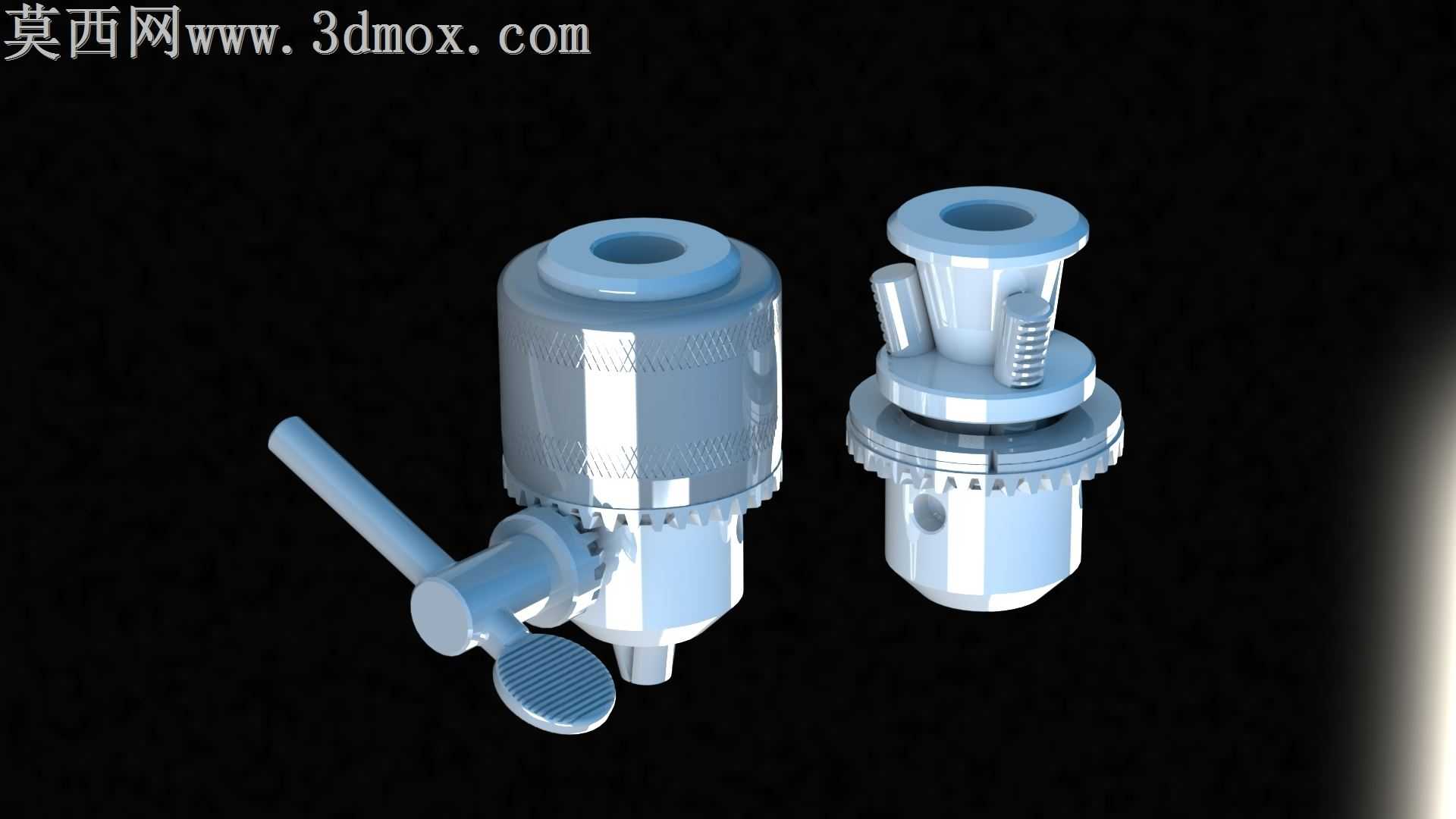

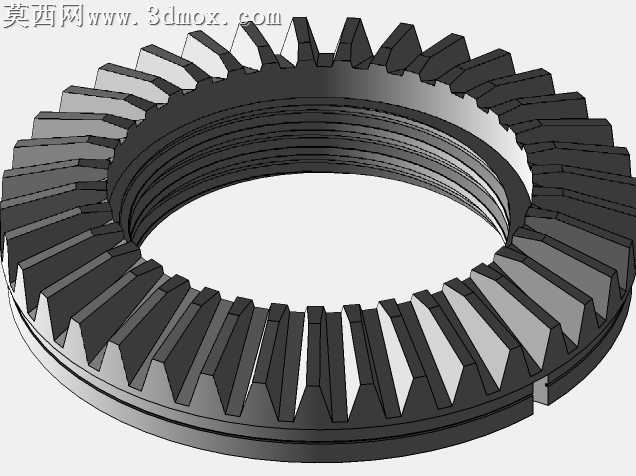

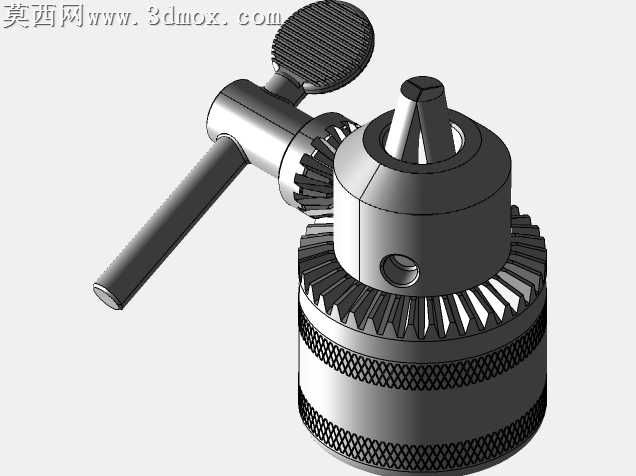

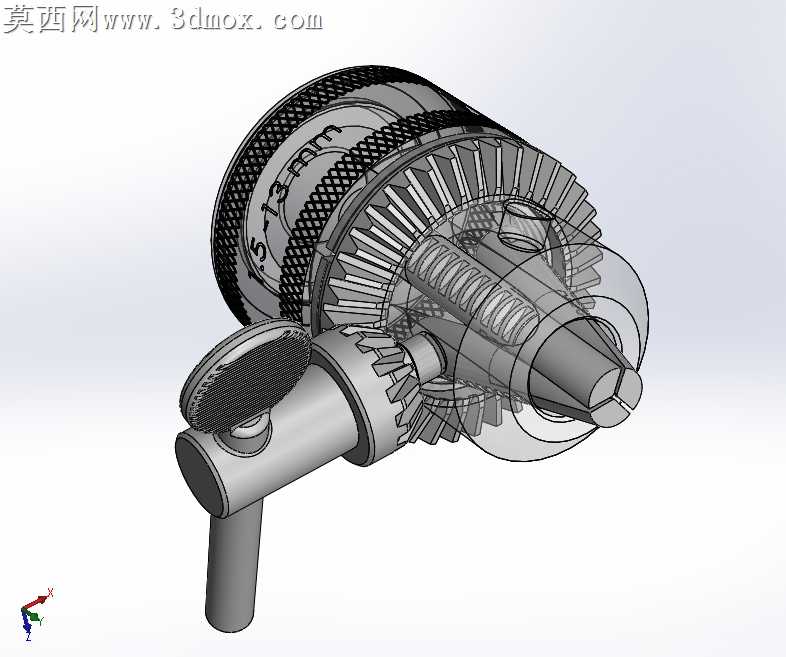

本作品为手动扳手式钻夹头的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了钻夹头从外部操作件到内部夹紧机构的全部结构细节。建模过程中首先完成主体基体的构建，针对夹头主体外表面的滚花纹理，采用包覆特征结合阵列命令实现，精准还原了网状滚花与直纹滚花的防滑结构，保证外观与实际工业产品一致。夹头顶部的三瓣夹紧爪采用参数化草图配合拉伸、切除特征完成，三爪沿中心轴线呈120度均匀分布，建模时严格遵循实际钻夹头的锥面配合逻辑，保证三爪同步开合的运动逻辑符合机械原理。配套的钻夹头扳手同样做了精细化建模，扳手头部的锥齿轮结构与夹头主体外圈的伞齿圈做了齿形匹配，齿廓参数按照标准手动钻夹头的传动比设定，保证扳手与夹头啮合时的结构合理性，扳手手柄处的滚花防滑结构也同步完成建模，手柄末端做了圆角过渡处理，还原实际产品的握持手感。材质渲染阶段，为夹头主体、三爪、扳手等金属部件赋予了合金钢材质，调整了金属粗糙度参数，模拟出经过发黑处理的工具钢表面质感，对滚花、齿形等细节部位做了光影强化，突出结构的立体感与精密感。整体设计围绕手动钻夹头的实际功能展开，还原了通过扳手转动齿圈带动内部丝圈旋转，进而驱动三爪沿锥面滑动实现夹紧或松开钻头的核心传动结构，各部件之间的配合间隙按照实际五金配件的装配公差设定，既保证了结构展示的清晰性，也符合实际产品的装配逻辑，可作为五金工具结构教学、钻床附件设计参考的三维素材，完整呈现了手动钻夹头这类通用五金配件的典型结构特征与设计要点。
