发动机连杆结构静力仿真分析三维模型

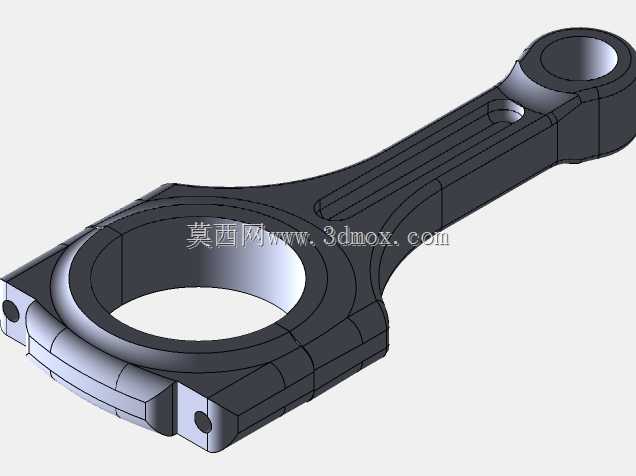

　　在往复式内燃机的核心运动机构中，连杆是连接活塞组与曲轴的关键传力部件，其工作状态直接决定动力输出的平顺性与整机运行可靠性，日常工况下需要承受活塞往复运动产生的交变冲击载荷、燃烧爆发压力以及曲轴旋转带来的惯性力，复杂的受力条件对结构强度与刚度提出了极高要求。本次呈现的连杆结构分析模型，完全基于实际量产机型的连杆尺寸参数构建，建模过程中还原了连杆小头衬套安装位、大头轴瓦配合面、杆身过渡圆弧、螺栓连接凸台等所有关键结构细节，没有对非核心区域做过度简化，保证仿真分析的边界条件与实际装配状态一致。

　　从实际应用场景来看，这类连杆结构广泛适配小排量乘用车汽油机、小型通用动力机械以及非道路小型柴油机的动力单元，在整机运行过程中，连杆小头通过活塞销与活塞铰接，随活塞做上下往复直线运动，大头与曲轴曲柄销铰接，将往复运动转化为曲轴的旋转运动，整个工作循环中杆身会交替承受拉压载荷，同时在活塞换向时承受侧向冲击力，一旦结构强度不足，极易出现杆身断裂、大头变形、衬套松脱等致命故障，直接导致整机报废。

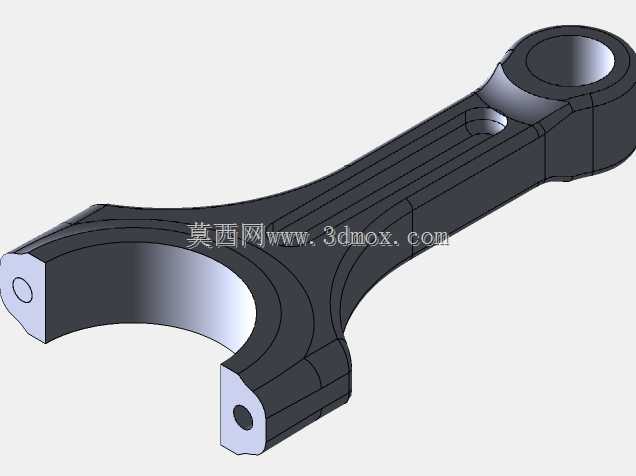

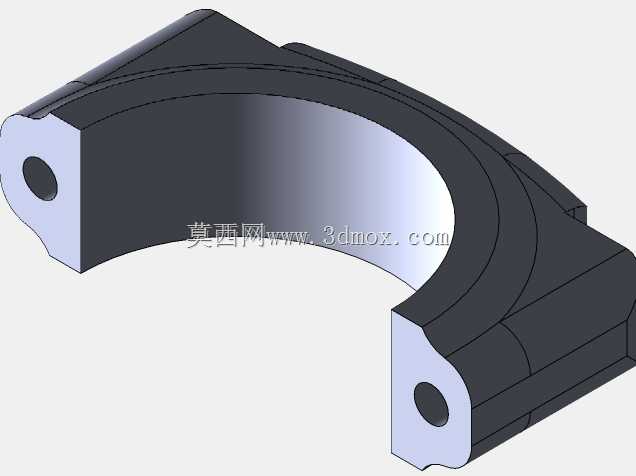

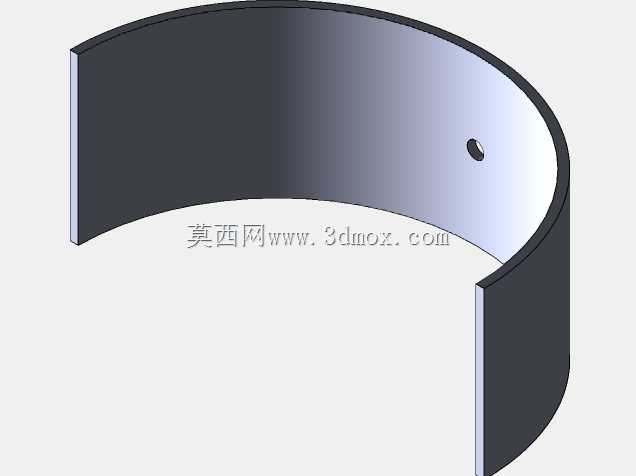

　　设计过程中，首先确定了连杆的核心安装边界：小头内孔直径适配常规18mm规格活塞销，大头剖分面采用平切口结构，适配42mm直径的曲轴曲柄销，杆身采用工字形截面，在保证足够抗弯抗扭截面模量的前提下尽可能降低往复运动质量，减少惯性力带来的附加载荷。建模阶段重点优化了大小头与杆身的过渡圆弧半径，避免应力集中现象，同时在大头两侧设计了定位凸台，保证轴瓦安装后的同轴度，小头位置预留了润滑油孔，可将曲轴箱内的压力润滑油引导至活塞销配合面，实现运动副的持续润滑。

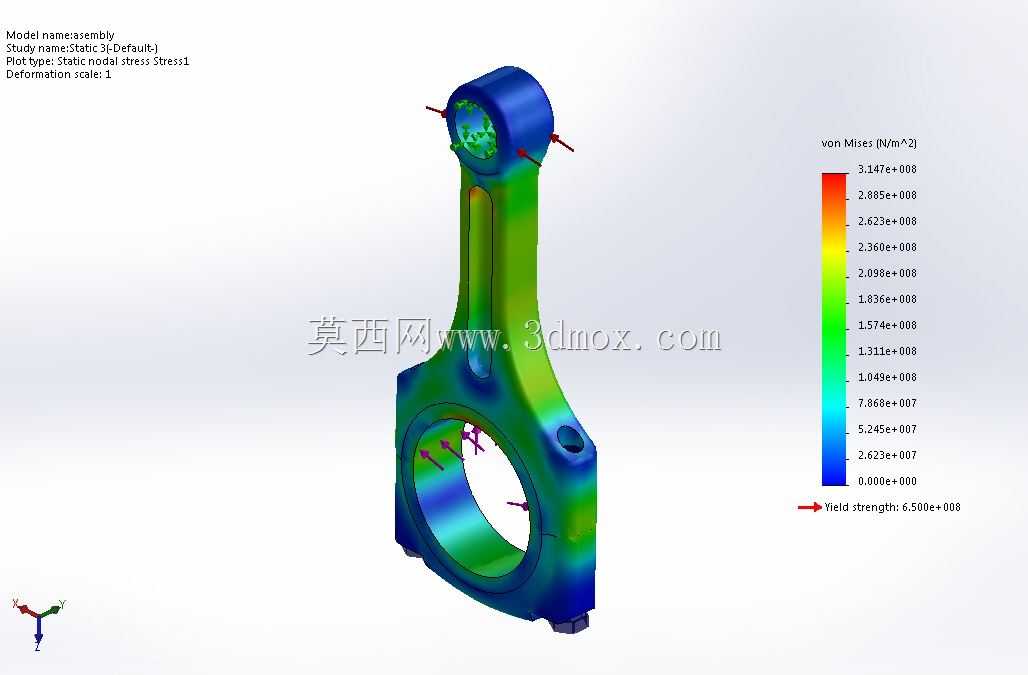

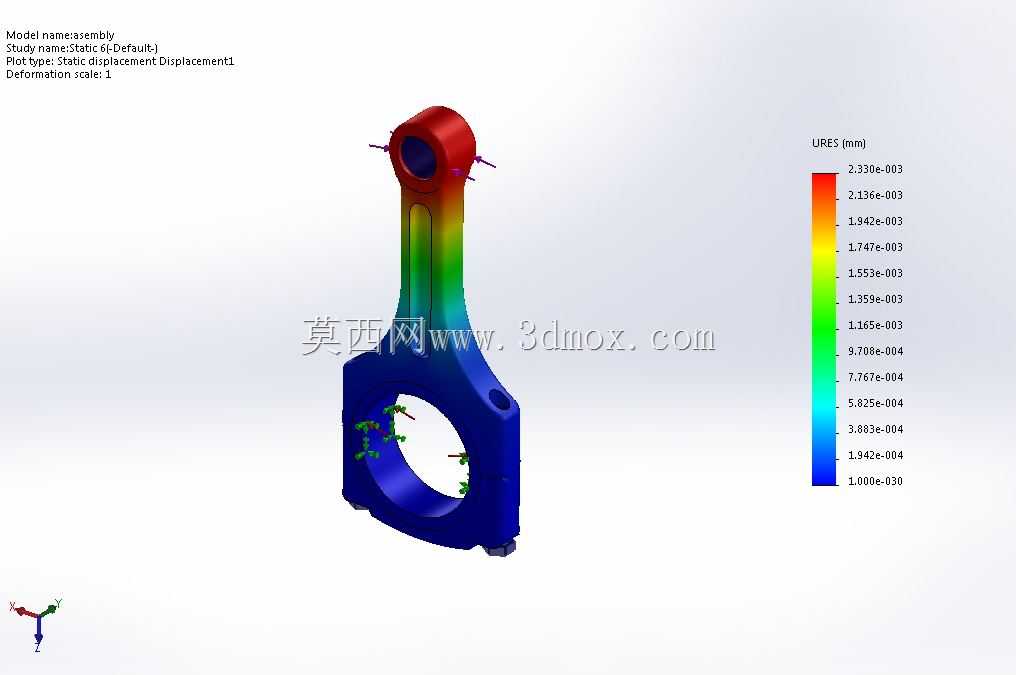

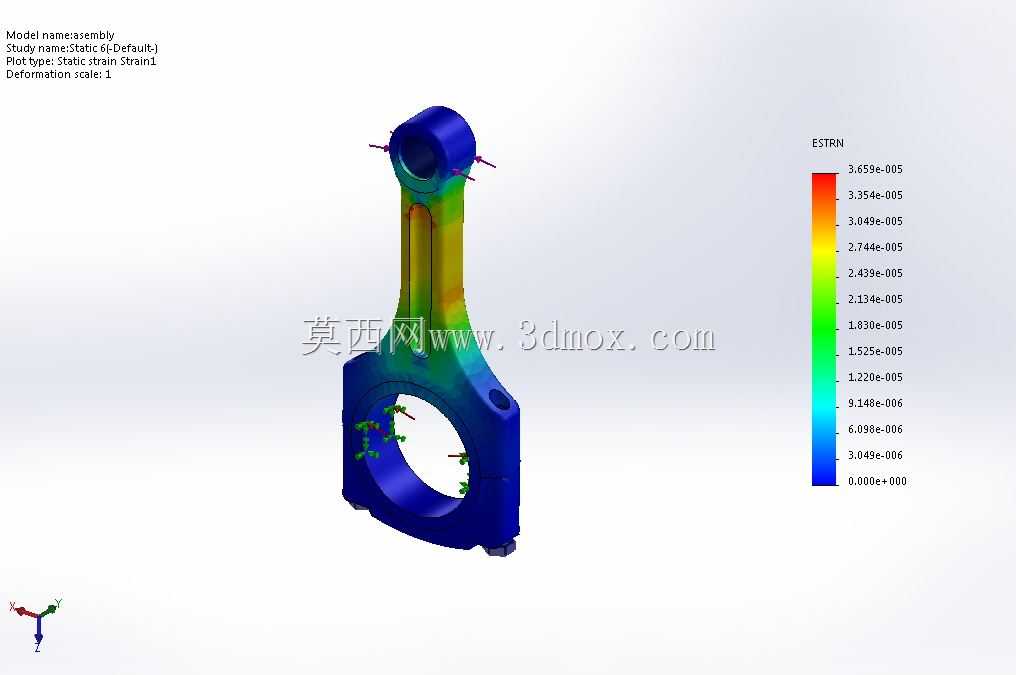

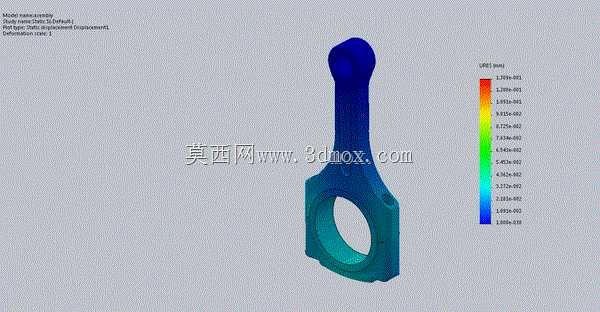

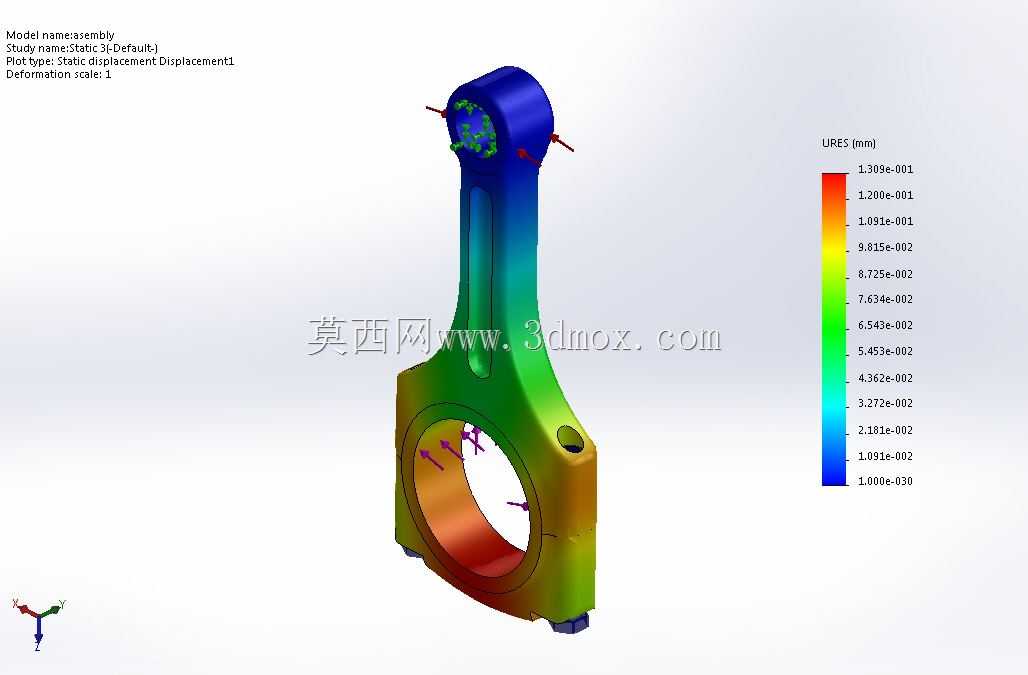

　　静力分析环节完全模拟发动机最大爆发压力工况，约束条件设置为大头内孔固定，在小头内孔表面施加沿杆身轴向的最大爆发压力载荷，同时施加对应额定转速下的往复惯性力载荷，通过有限元求解得到整体位移云图与等效应力分布。从分析结果可以看到，杆身区域的应力分布均匀，最大应力出现在小头与杆身的过渡位置，数值远低于所选40Cr调质钢材的屈服强度，最大变形量出现在小头顶端，变形量满足运动间隙的设计要求，不会出现运动干涉问题。针对应力相对集中的过渡区域，建模时特意加大了圆弧过渡半径，同时调整了杆身截面的壁厚分布，在不增加整体重量的前提下提升了局部结构强度。

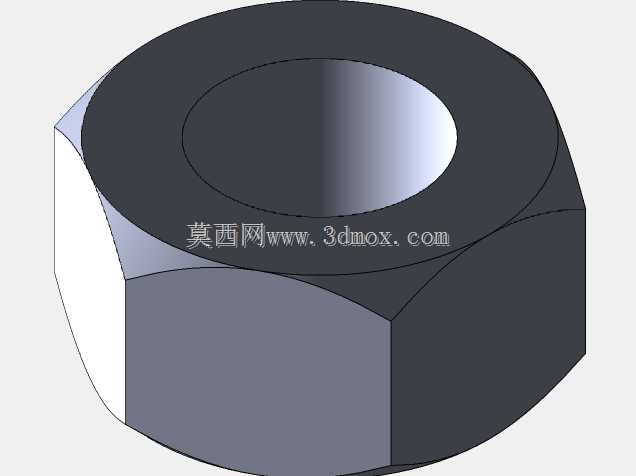

　　在实际建模与仿真过程中，还充分考虑了连杆的装配工艺要求，大头螺栓孔的位置精度、结合面的平面度要求都在模型中做了对应标注，仿真时也模拟了螺栓预紧力对结构应力的影响，确保装配后的结构应力不会超出材料许用范围。对于三维结构设计从业者而言，这类模型可以直观展示受力类零件的设计逻辑，理解载荷传递路径与结构优化的方向，避免在设计中出现截面突变、应力集中等常见问题，同时也能掌握静力仿真分析的边界条件设置方法，让仿真结果更贴近实际工作状态，为后续的零件加工、样机测试提供可靠的结构设计依据。
