台式机下压式CPU风冷散热结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537456
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计
  • 台式机下压式CPU风冷散热结构设计

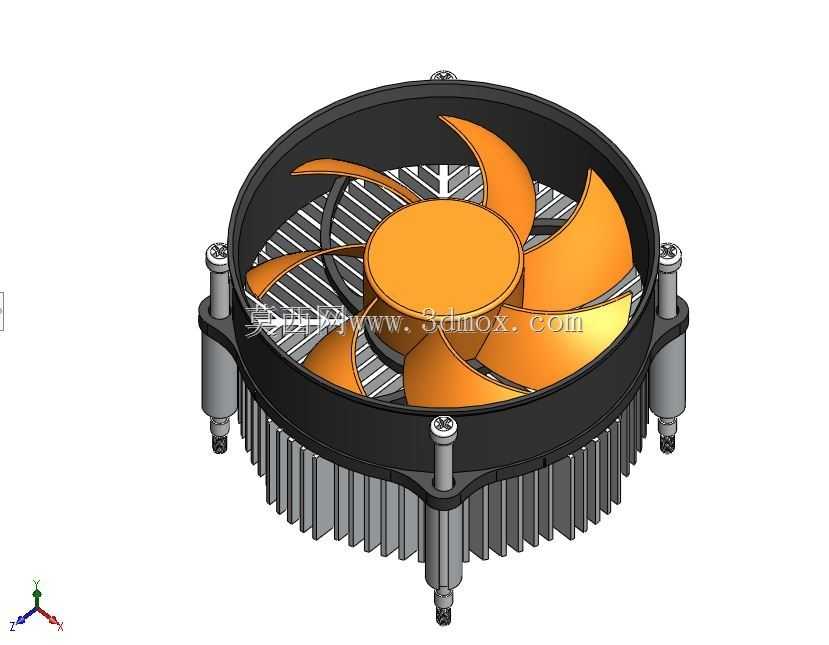

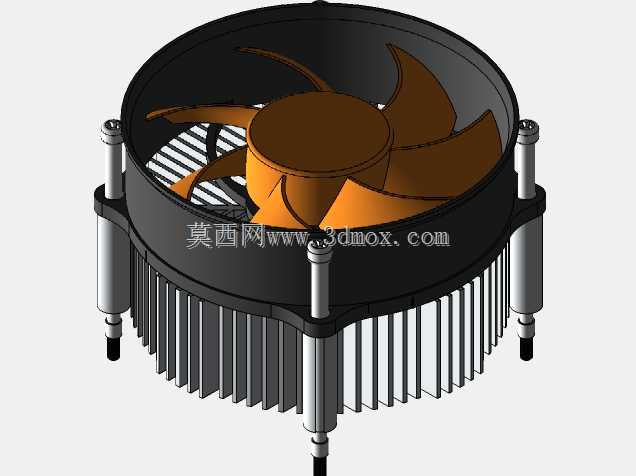

  这套下压式CPU风冷散热结构,主要面向台式计算机主机内部的处理器散热场景,适配常规ATX、MATX、ITX版型的主板安装位,可直接覆盖LGA系列主流台式机处理器插槽,也可通过调整扣具孔位兼容部分嵌入式工控板的处理器散热需求。实际使用中,这类散热结构承担处理器满载运行时的热量导出任务,通过底部铝制基座接触处理器顶盖,将核心产生的热量传导至密集排布的环形散热鳍片阵列,再由顶部轴流风扇形成定向气流,带走鳍片间隙中蓄积的热量,同时下压的气流还可顺带覆盖处理器周边的主板供电模块、内存颗粒区域,辅助周边元器件散热,这也是下压式散热区别于侧吹式结构的核心应用优势,尤其适合机箱内部空间局促、无额外风道预留的小尺寸主机装机场景。从结构设计逻辑来看,

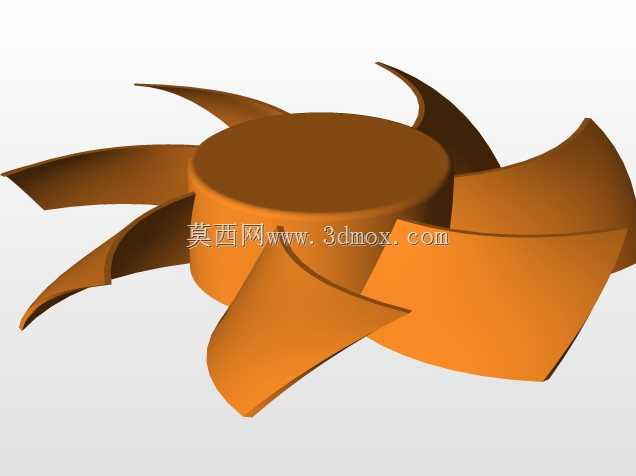

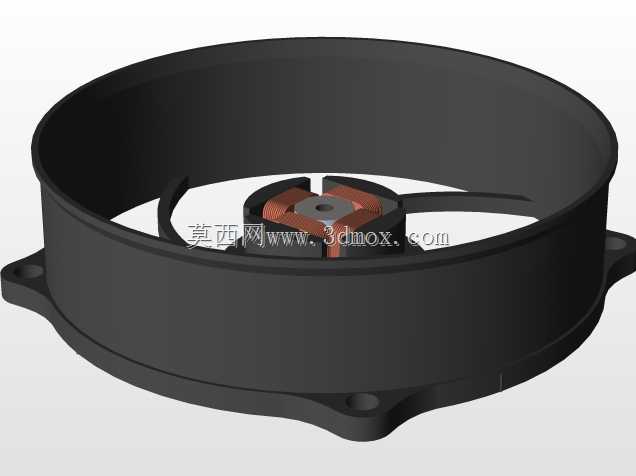

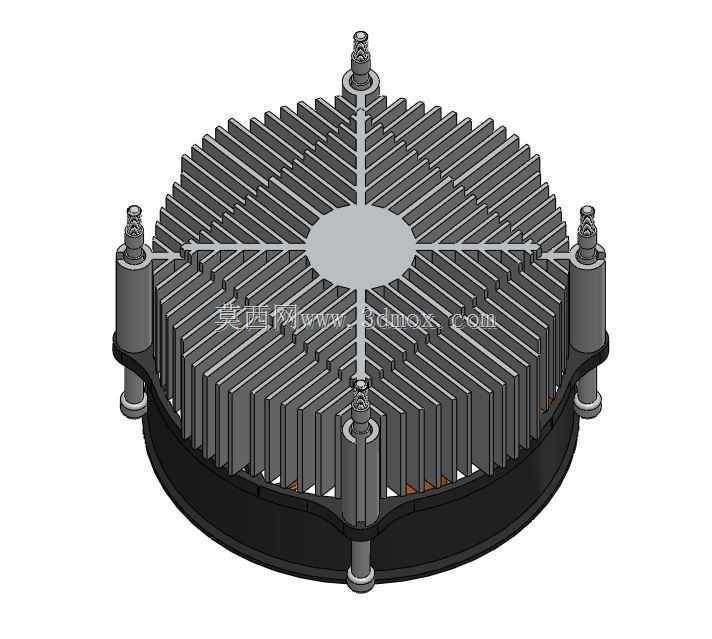

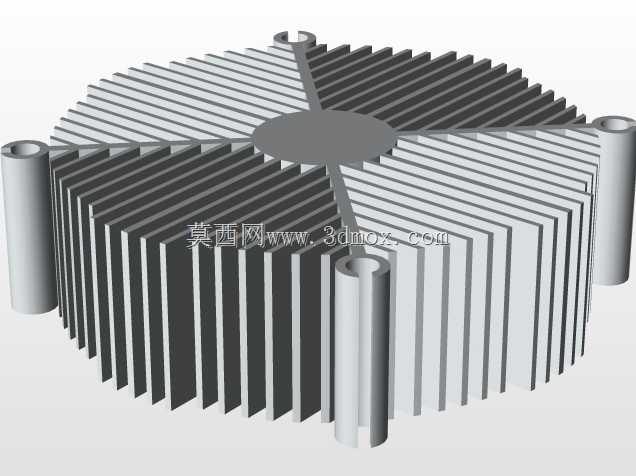

  整个模组分为三个核心功能段:底部接触基座、中部散热鳍片组、顶部轴流风扇与固定扣具。底部基座采用纯铝挤型切削成型,接触表面做平面度管控,平面度公差控制在0.02mm以内,保证与处理器顶盖的贴合间隙足够小,减少接触热阻;基座与鳍片采用插齿工艺结合,鳍片为等厚度铝片环形阵列排布,相邻鳍片间距控制在1.2mm,既保证足够的散热总面积,又避免鳍片过密导致风阻过大、气流无法穿透鳍片间隙的问题。顶部的轴流风扇采用七片弯掠式扇叶设计,扇叶做不等距排布,可降低扇叶旋转时的切风共振噪音,扇叶外缘与风扇内框的间隙控制在0.5mm以内,减少叶尖漏风损失,提升风压输出;风扇中心的轮毂区域做圆弧过渡,引导气流平滑向四周鳍片方向扩散,避免中心区域形成气流死区。

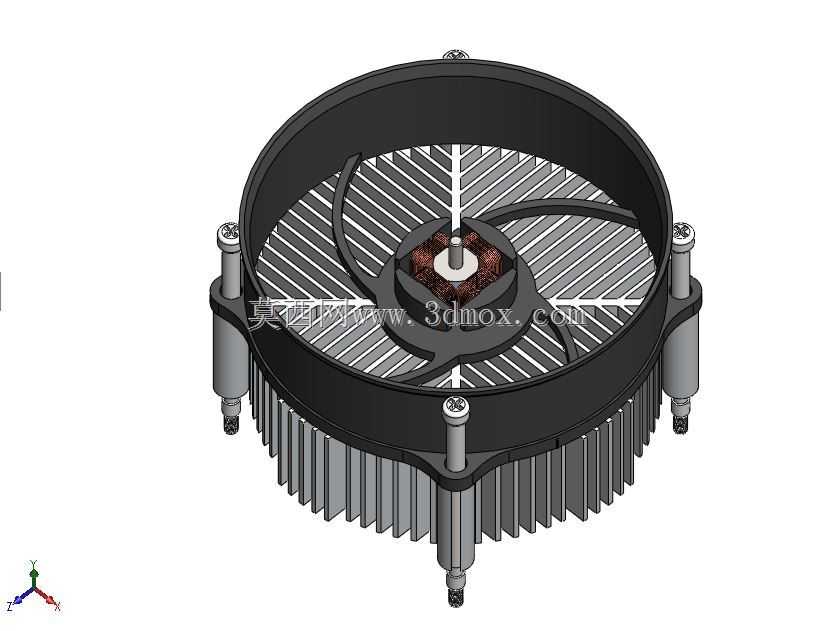

  固定结构部分,四根对称分布的金属安装柱贯穿鳍片组与底部基座,安装柱下端带减震胶垫与卡扣结构,安装时直接对准主板上的CPU散热固定孔位按压即可完成固定,无需额外背板支撑,安装操作门槛低,同时胶垫可缓冲风扇运行时的振动传递,避免振动传导至主板引发元器件共振损伤。从安装边界尺寸来看,整个散热模组总高度控制在65mm以内,可兼容绝大多数小机箱的CPU散热限高要求,整体外径尺寸为95mm,不会遮挡主板上靠近CPU插槽的第一条内存插槽,避免出现高马甲内存安装干涉的问题;安装柱的孔位间距严格对应主流处理器插槽的固定孔标准,横向与纵向孔距公差控制在±0.1mm,保证安装时无强制对位应力,避免长期使用后主板发生形变。设计过程中针对气流路径做了优化,

  风扇吹出的气流沿鳍片径向向外扩散,同时部分气流沿鳍片轴向向下流动,覆盖基座周边区域,不会出现鳍片根部热量蓄积的问题;鳍片边缘做折边处理,既提升鳍片整体结构强度,避免运输或安装过程中鳍片变形倒伏,又可对流出的气流做导流,减少气流出口处的涡流损失。扇叶的倾角经过多轮迭代调整,在常用转速区间内可实现风量与风压的平衡,既保证低转速下有足够的风量穿透鳍片,又避免高转速下噪音过大影响使用体验;风扇的供电走线沿安装柱内侧排布,避免走线干涉扇叶旋转,同时走线位置预留足够长度,可兼容主板上不同位置的风扇插针接口。整个散热结构无多余冗余设计,所有部件均服务于热量传导与气流组织的核心功能,金属部件表面做阳极氧化处理,避免长期使用中氧化锈蚀影响散热效率,塑料扇框与扇叶采用耐高温PBT材质,可承受鳍片传导的持续高温,不会出现长期高温下材质变形、脆化的问题。
