等速万向节拆装用弹力靴结构设计

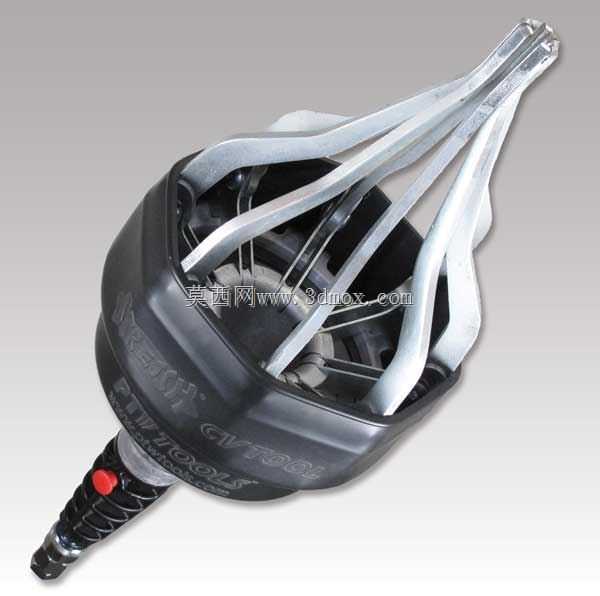

　　在汽车底盘传动系统的维保作业场景中，等速万向节（CV节）的防尘套更换是频次极高的维修项目，传统拆装作业往往需要借助撬棍、卡箍钳等多类工具配合，不仅作业效率低，还容易在操作过程中划伤万向节球笼表面、戳破新的防尘套，甚至损伤半轴的花键配合面，给后续传动系统的运行留下异响、漏油的隐患。这款弹力靴结构正是针对这一维保痛点开发的专用作业工装，核心用途是在CV节防尘套更换作业中，通过弹性胀开结构将待安装的橡胶防尘套预先均匀撑开至大于万向节球笼的外径，待防尘套整体越过球笼安装位后再缓慢释放弹性力，让防尘套自然贴合在安装工位上，全程不会对防尘套和万向节部件造成机械划伤。

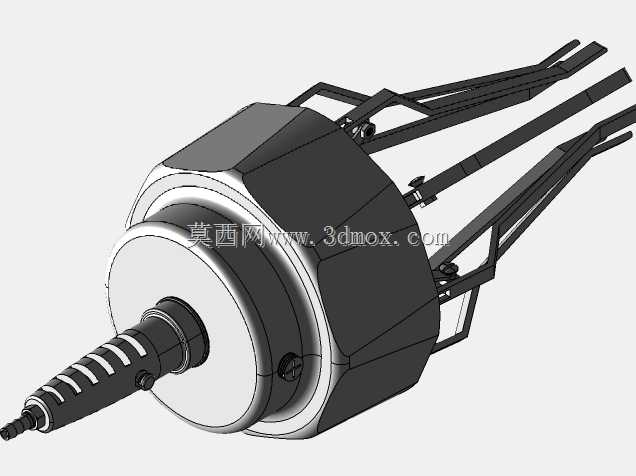

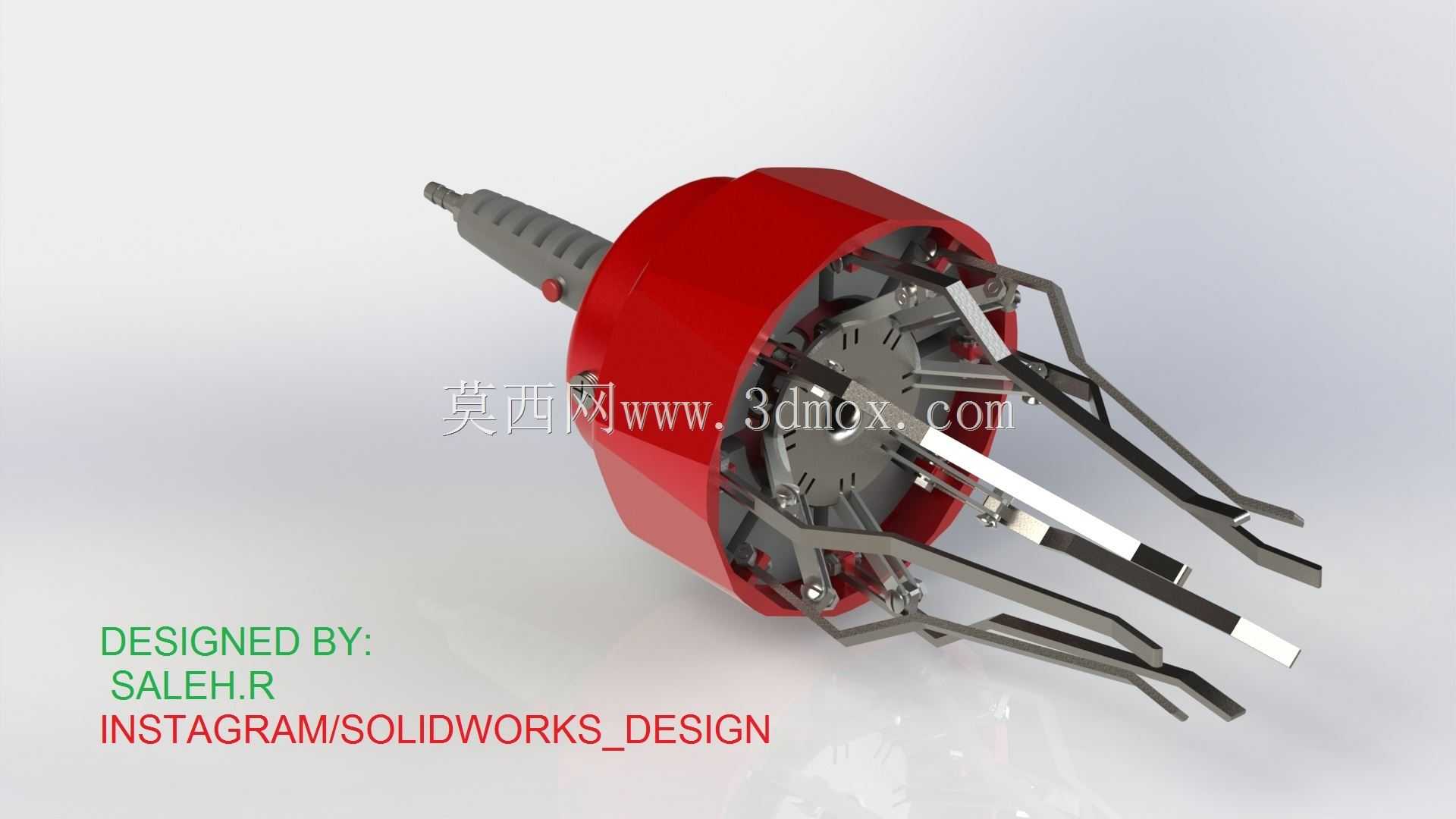

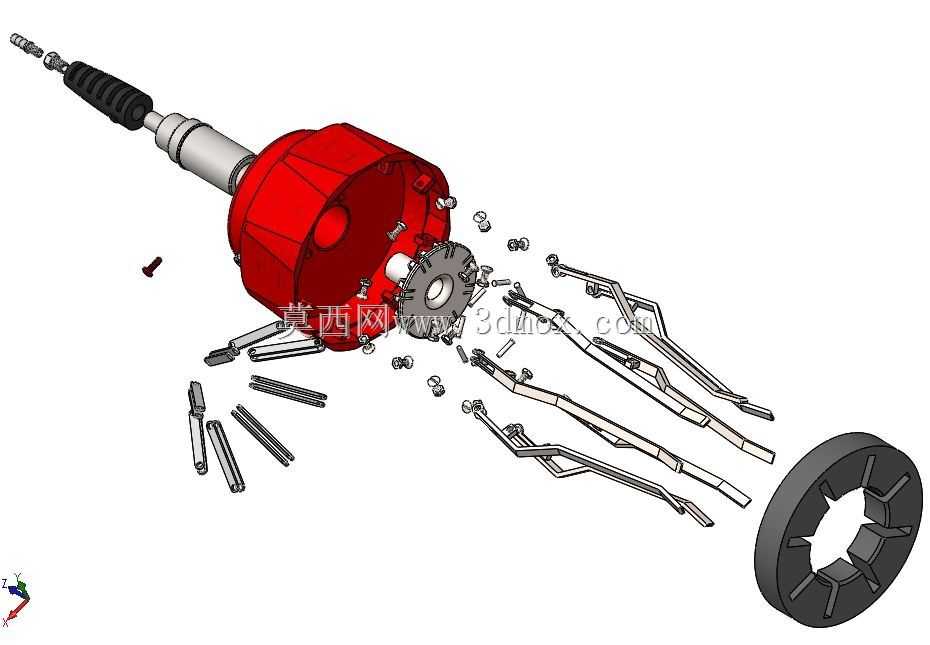

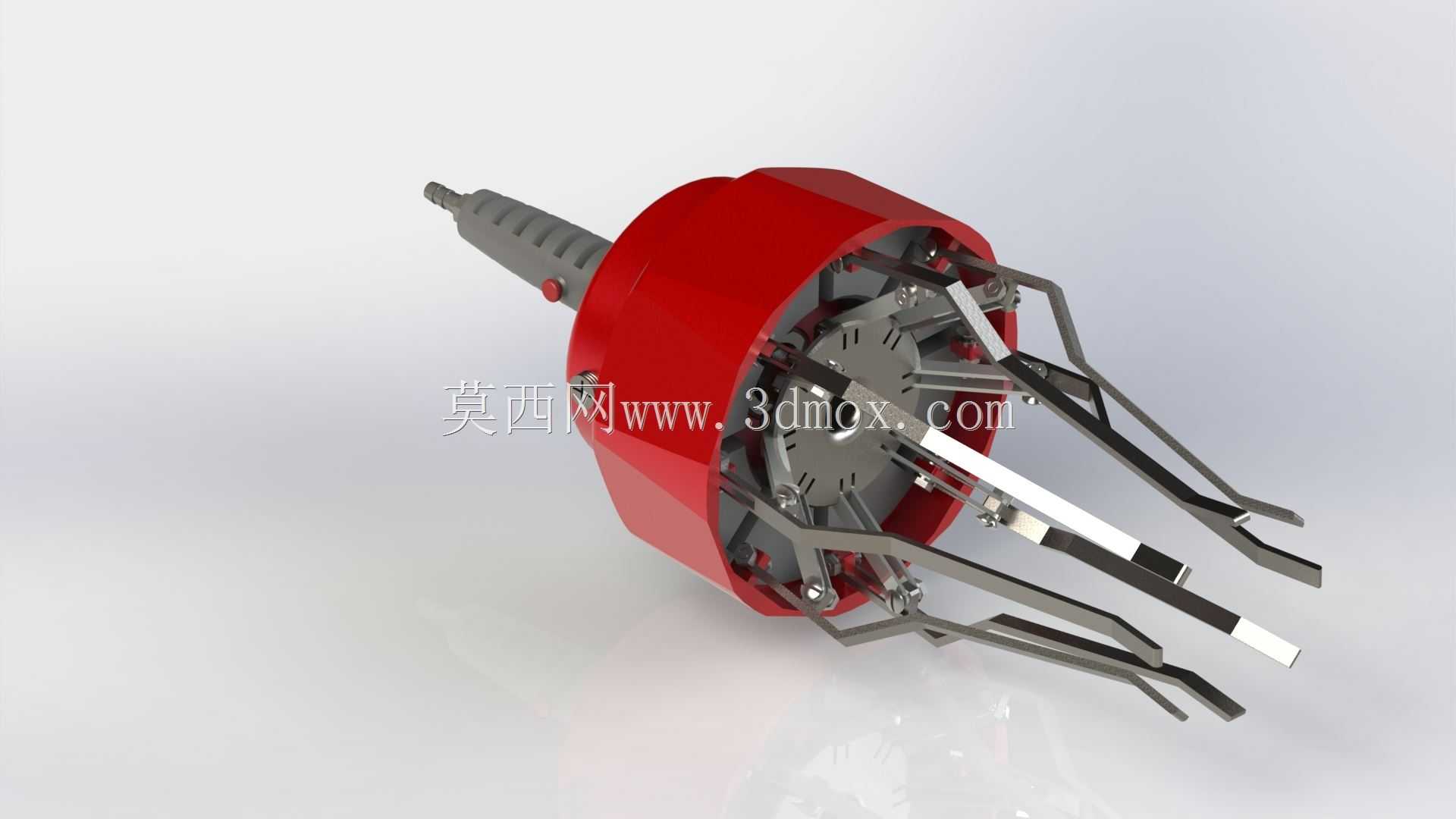

　　从功能特性来看，该结构采用多瓣式弹性胀爪作为核心执行部件，每根胀爪的根部通过铰接结构与主体基座连接，爪身采用变截面弹性钢结构，在受力胀开时每根胀爪的变形量保持一致，保证撑开的防尘套截面始终保持近似圆形，不会出现局部应力集中导致防尘套被扯裂的问题。主体基座内部集成了锥面顶推机构，通过尾部的螺纹进给结构推动锥面轴向移动，即可同步驱动所有胀爪沿径向均匀张开，进给行程对应的胀开直径范围覆盖了市面绝大多数乘用车型的CV节尺寸，作业时无需更换不同规格的胀爪即可适配多数维保需求。尾部的操作手柄做了滚花防滑处理，表面的多道环形凹槽既可以提升手动旋转进给时的摩擦力，也能适配气动扳手的快速夹持接口，在批量维保作业场景下可以大幅降低操作的劳动强度。

　　设计过程中，首先针对CV节拆装的作业边界做了尺寸校核：常规乘用车半轴CV节的最大外径通常在80mm-120mm区间，防尘套的自由状态内径通常比球笼外径小15mm-25mm，因此胀爪的最大张开直径设定为130mm，闭合状态下的最小外径为45mm，既可以满足小尺寸紧凑型车型的CV节拆装需求，也不会因为张开尺寸过大导致结构整体过于笨重。胀爪的端部做了圆弧倒钝处理，所有与橡胶防尘套接触的棱边都做了R2以上的圆角抛光，避免尖锐边角刮伤橡胶材质；爪身的内侧设置了限位凸台，当锥面顶推到最大行程时，凸台会与基座端面接触形成机械限位，防止过度进给导致胀爪塑性变形失效。基座与锥面顶推机构之间采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，在胀开状态下不会因为橡胶套的回弹力导致机构自动回缩，保障作业过程的稳定性。

　　安装与使用的边界条件上，该工装不需要额外的辅助固定结构，作业时仅需将闭合状态的胀爪穿入待安装的防尘套内部，旋转尾部手柄驱动胀爪张开至防尘套内壁完全贴合并具备一定预紧力后，即可整体将防尘套推送越过CV节球笼到达安装位，反向旋转手柄释放胀爪的张紧力后，即可将工装从防尘套内部抽出，整个单人作业流程耗时不超过1分钟，相比传统撬棍作业的效率提升4倍以上。结构的所有铰接位置都预留了润滑脂存储槽，长期使用时可以定期填充润滑脂减少铰接磨损，延长工装的使用寿命；整体结构没有易损的电子元器件，全部采用金属结构件，在车间复杂的作业环境下具备极强的抗磕碰、抗油污能力，日常维护仅需清理表面油污、检查螺纹磨损情况即可，不需要复杂的保养流程。

　　从结构适配性来看，多瓣胀爪的数量设定为6瓣，相比3瓣或4瓣结构，6瓣结构在胀开时对防尘套的支撑点更多，橡胶套的受力更加均匀，不会出现相邻支撑点之间的橡胶套塌陷褶皱问题，保证推送过程中防尘套可以顺畅越过球笼表面，不会因为褶皱卡顿导致安装错位。每根胀爪的表面都做了发黑防锈处理，在接触维修过程中的油污、清洗剂时不会出现锈蚀卡滞的问题；尾部的进给螺杆采用45号钢调质处理，表面硬度达到HRC28-32，具备足够的抗扭强度，即使用加力杆辅助进给也不会出现螺杆变形或螺纹滑牙的问题。
