竞技对抗用双轮格斗机器人结构设计

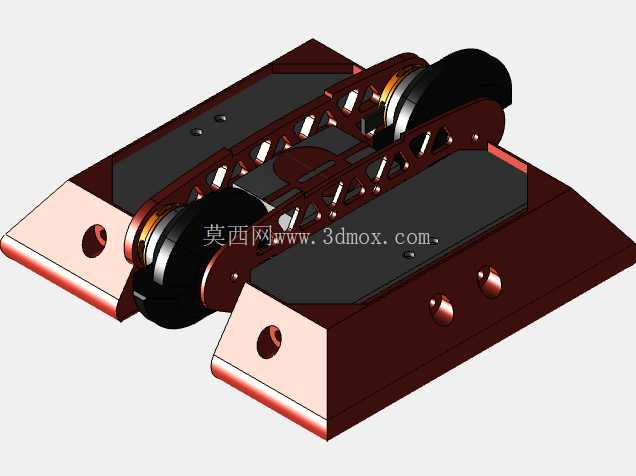

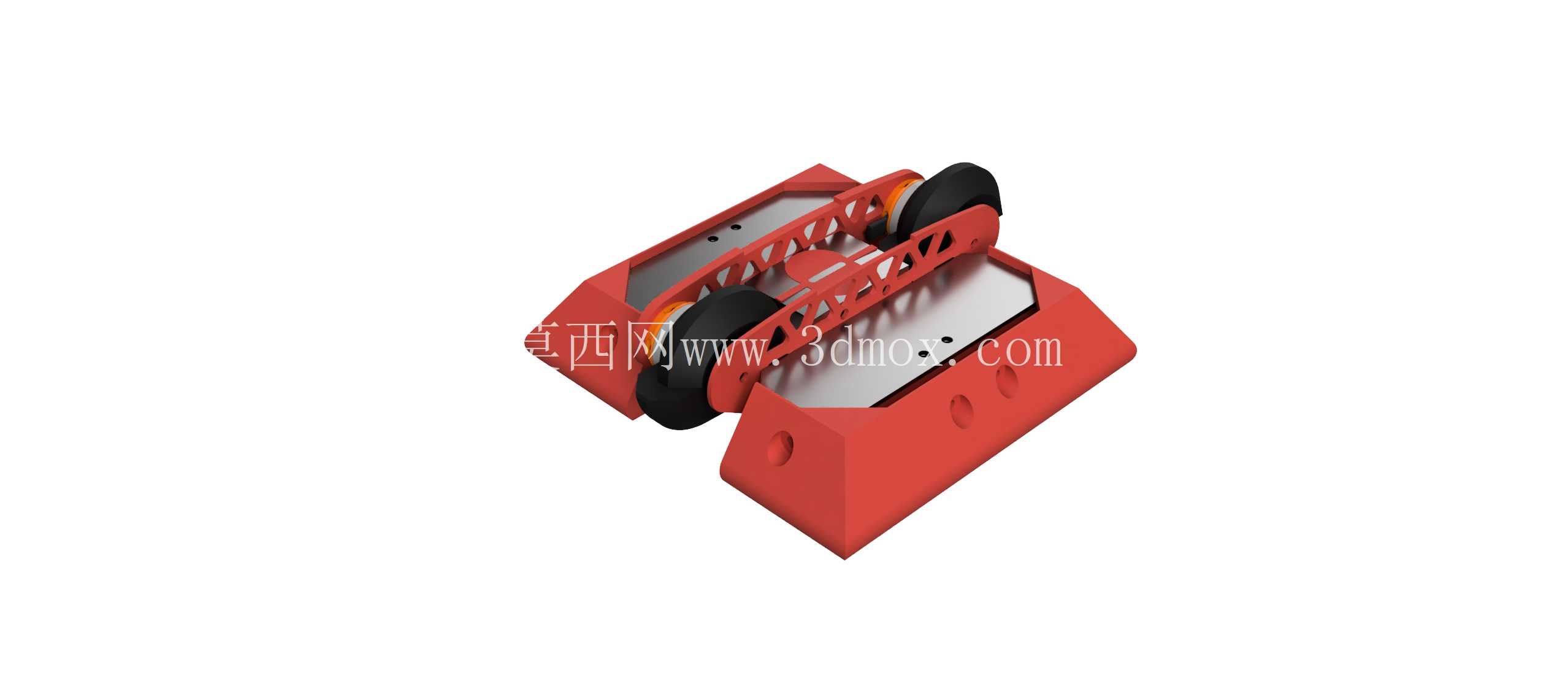

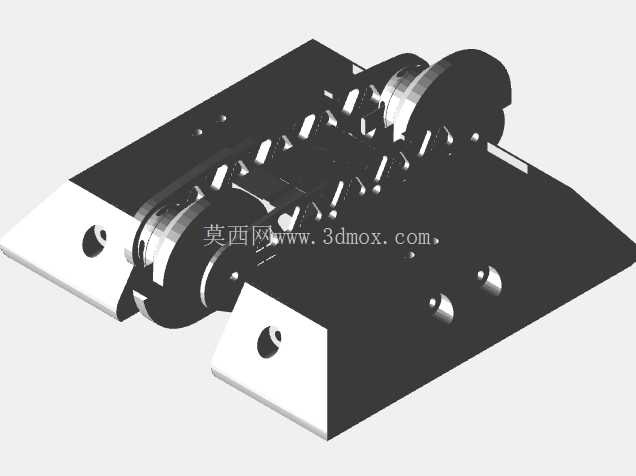

　　这款双轮布局的竞技对抗机器人，核心应用场景集中在高校机器人竞技赛事、青少年科创对抗活动以及小型格斗机器人交流赛事中，区别于工业场景的作业机器人，这类设备的核心用途是在限定尺寸、重量的赛事规则边界内，完成对抗竞技中的冲撞、抬升、推移对手等动作，最终实现将对手推出赛场、掀翻或者使其失去移动能力的竞技目标。从结构设计思路来看，整体采用对称式布局，主体承载框架选用镂空式桁架结构，在保证结构刚性的前提下尽可能降低自重，为动力模块、配重以及对抗执行机构预留足够的重量配额，这也是竞技类机器人设计中最核心的权衡点——刚性与自重的平衡，若框架过重会挤占动力系统的重量配额，导致加速性能、推挤力不足，若框架刚性不足则在对抗冲撞中容易出现结构形变，导致轮系卡滞、传动错位等致命故障。

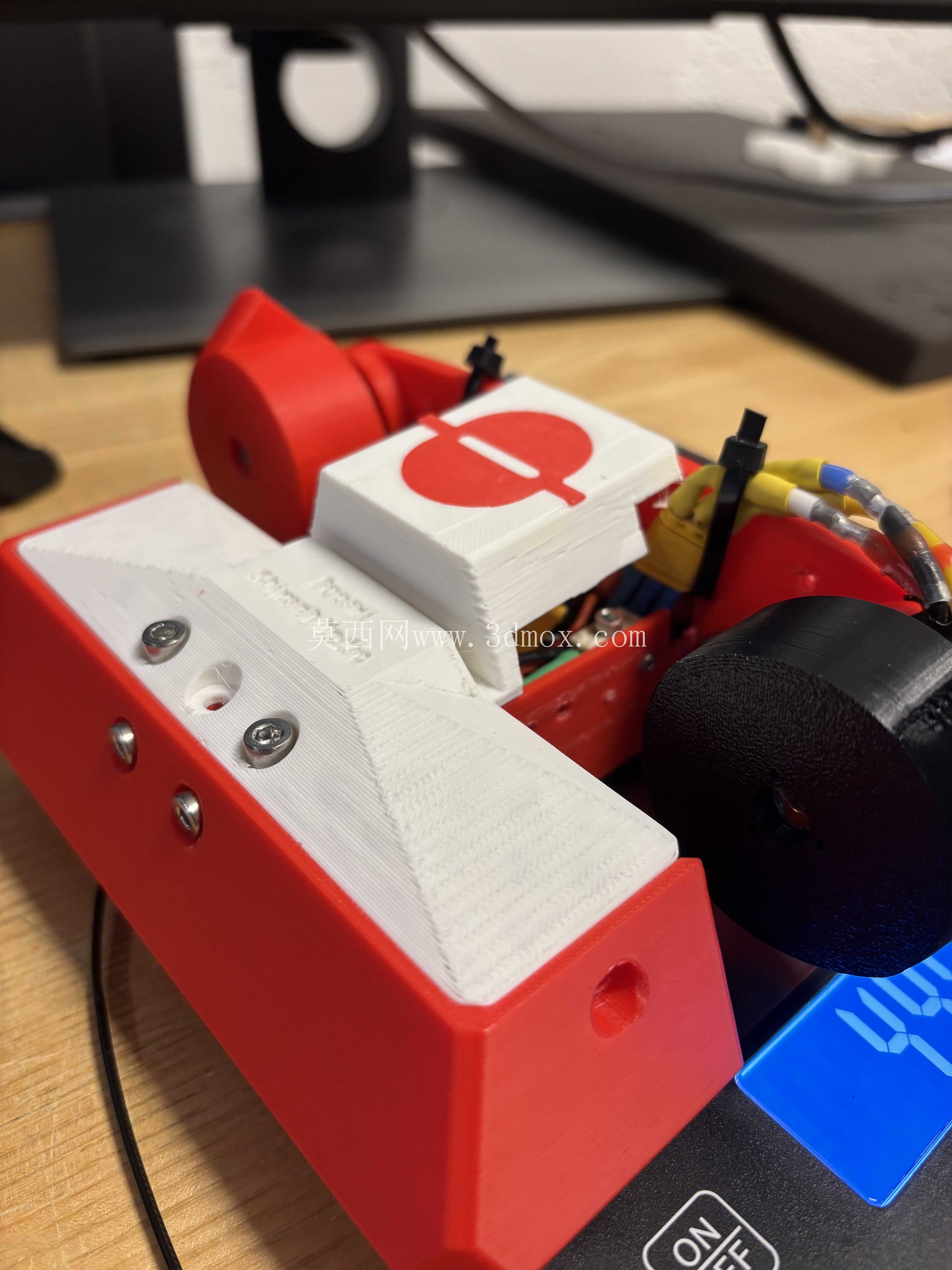

　　底盘部分采用低重心设计，两块楔形的前护板从轮轴位置向前下方倾斜延伸，前端贴近地面，一方面可以在正面冲撞时滑入对手底盘下方，实现抬升对手的动作，另一方面楔形结构可以将正面受到的冲撞力分散传递到两侧的主承力梁上，避免局部应力集中导致结构破损。轮系布置在机身中部靠后的位置，大直径的橡胶轮直接外露，没有额外的轮罩结构，一方面可以最大化轮径提升越障和推移能力，另一方面外露的轮系在受到侧向冲击时可以通过自身形变吸收部分能量，避免冲击力直接传递到轮轴和减速箱上，同时轮轴位置做了加厚的安装座设计，轴承座嵌入主框架内部，通过螺栓横向锁紧，保证在高强度冲撞下轮轴不会出现偏移。机身中部的承载平台预留了标准化的安装孔位，可以根据赛事规则和对抗策略更换不同的执行机构，比如前端加装旋转拨杆、抬升臂或者磁吸式固定装置，平台表面做了防滑纹理处理，避免搭载的电池、控制板在剧烈冲击下出现移位。从安装边界来看，整体外形尺寸严格控制在四英寸级赛事的规则范围内，机身宽度略小于轮距，保证转向时不会出现轮系与机身的干涉，机身顶部的镂空桁架除了减重作用外，还可以作为快拆结构的卡扣位，无需工具即可快速打开上盖完成电池更换、线路检修，适配赛事中短时间内的调试、维修需求。

　　动力传输路径上，驱动电机直接固定在主框架内侧，电机输出轴通过直连式联轴器与轮轴连接，省去了额外的传动齿轮结构，减少传动损耗的同时也降低了故障点，电机外侧的框架部分做了加厚的防撞凸台，在受到侧向撞击时凸台会先接触外力，避免电机壳体直接受冲击损坏。机身前后的楔形护板采用一体化的折弯结构，与主框架之间通过沉头螺栓连接，护板表面预留了多个圆形的减重孔，同时这些孔位也可以作为附加配重的安装点，根据对手的重量特性灵活调整整机的重心位置，比如面对偏重推移对抗的对手时，可以将配重前移提升前端下压力，增强铲抬能力，面对偏重灵活转向的对手时，可以将配重后移提升驱动轮的抓地力，增强加速和转向响应速度。

　　线路布置上，主框架内侧预留了走线槽，所有动力线、信号线都沿着走线槽布置，通过扎带固定，避免在剧烈运动中线路晃动被轮系卷入或者被结构件磨破，控制板安装在机身中部的高位平台上，远离可能的撞击接触面，同时平台下方预留了缓冲泡棉的安装空间，进一步降低冲击对控制元件的影响。在实际对抗场景中，这种结构的机器人可以快速适配不同的赛事规则，不需要重新设计主框架，只需要更换前端的执行模块、调整配重位置就可以完成战术调整，对称式的结构设计也降低了零部件的加工成本，左右两侧的护板、轮系安装座都是完全通用的零件，加工时不需要做区分，减少了加工编程的工作量，也降低了备赛时的备件储备压力。轮系选用的高摩擦橡胶轮面，在常见的赛事场地——木质地板、PVC塑胶场地表面都能提供足够的抓地力，即使表面沾有少量的灰尘、碎屑也不会出现明显的打滑现象，轮面的硬度经过调校，既有足够的支撑性避免重载下形变量过大导致轮轴受力异常，又有足够的弹性吸收小幅度的震动，保证机身在快速移动、冲撞时的稳定性。
