可伸缩折叠式霍伯曼球形空间栖息装置

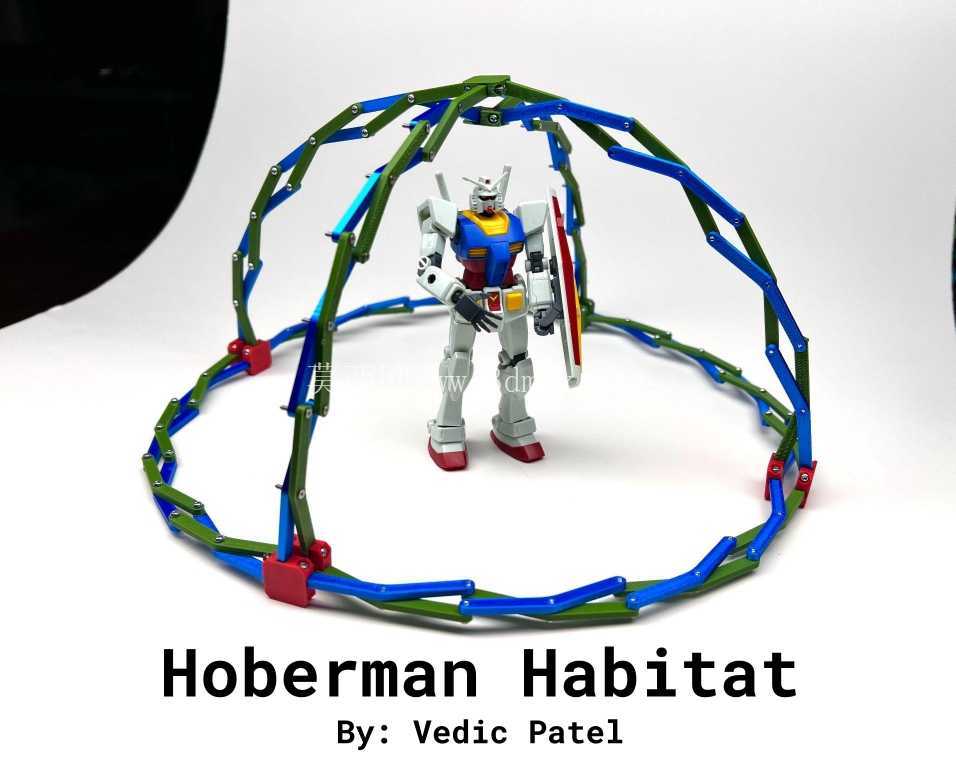

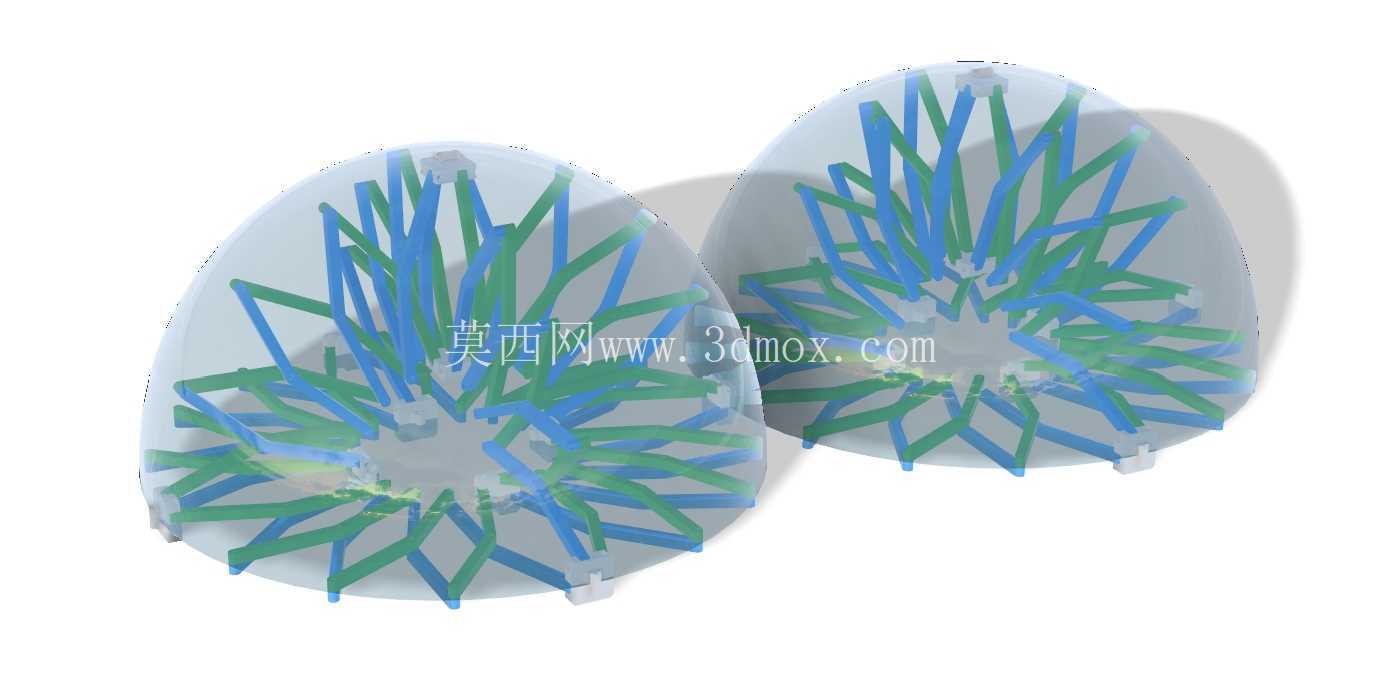

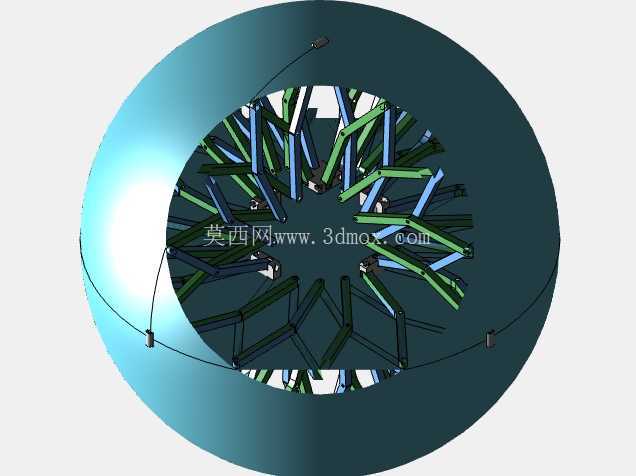

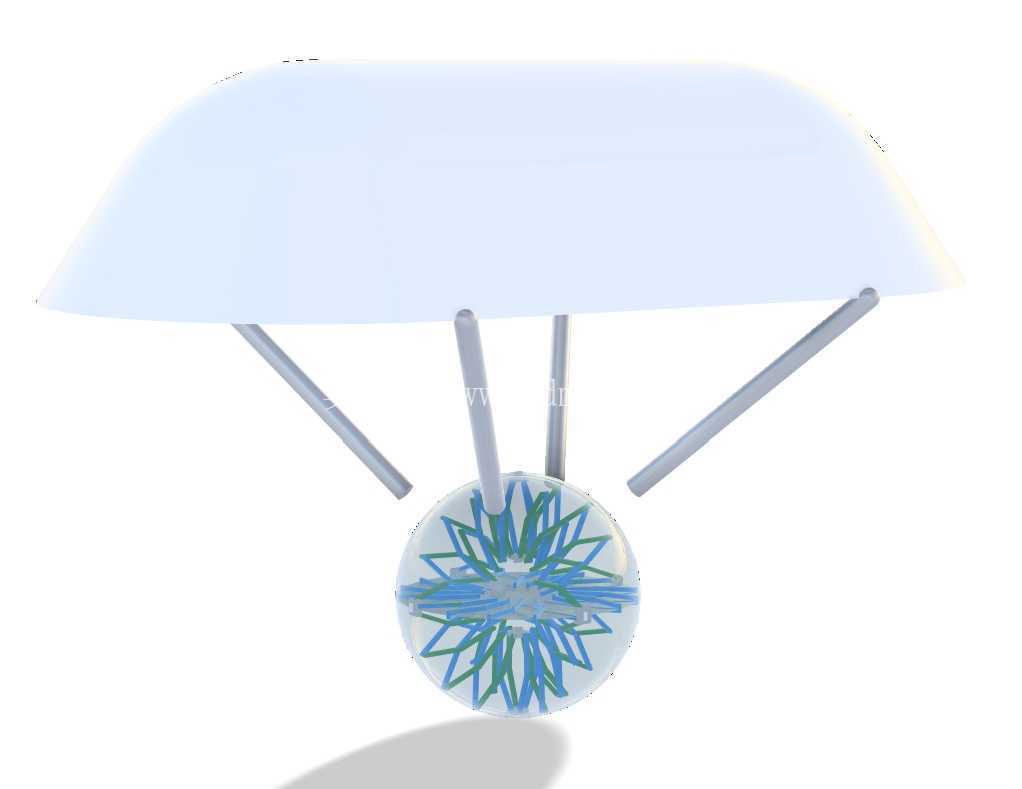

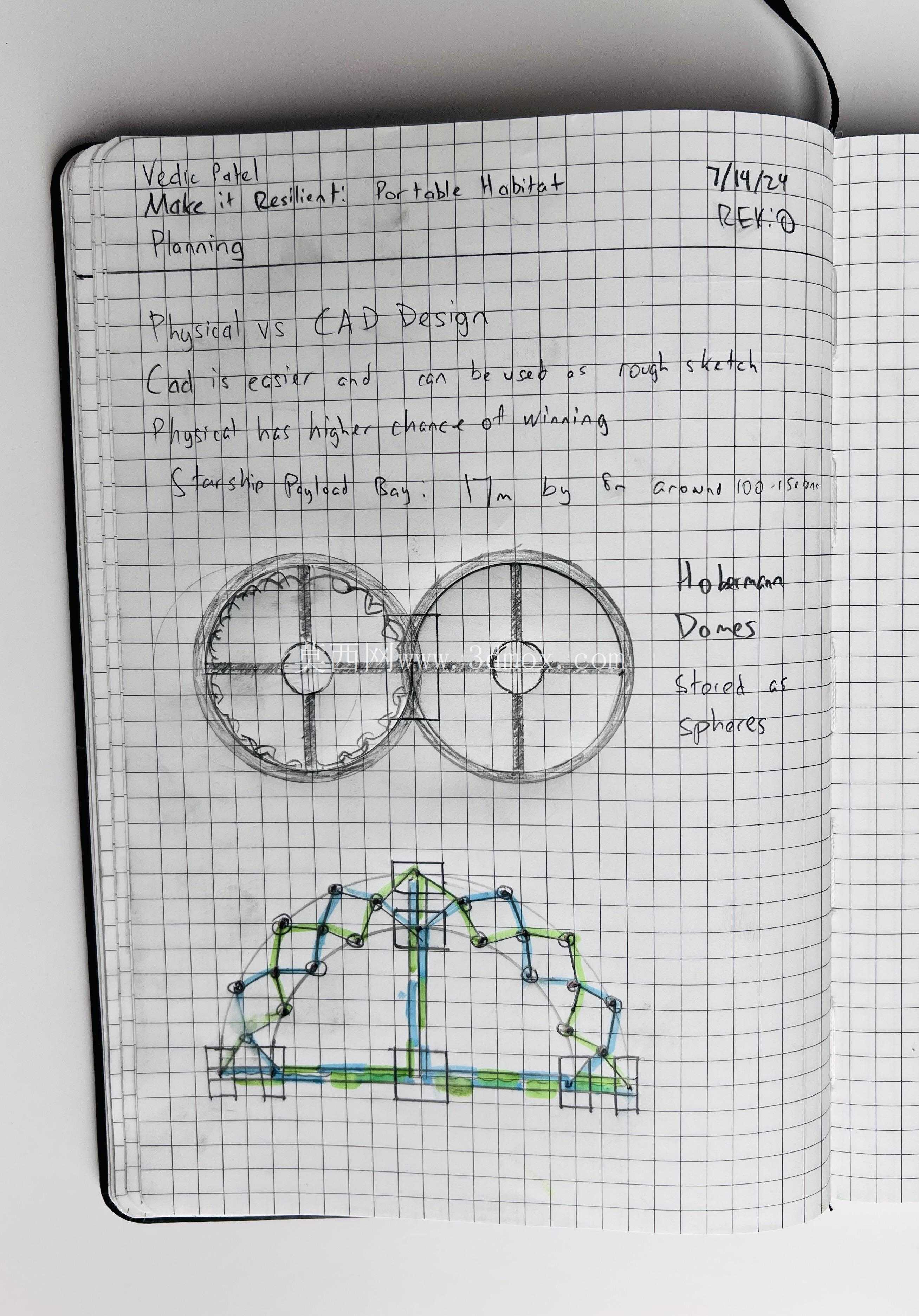

该可展式空间栖息结构采用经典霍伯曼剪叉铰接原理设计，核心功能是通过连杆组的同步联动实现整体结构的径向伸缩，收纳状态下整体占用体积仅为展开状态的18%，可大幅降低运输与仓储阶段的空间占用成本。结构主体由多组对称布置的剪叉连杆单元首尾铰接组成，每个连杆单元采用等长设计，铰接点处设置耐磨衬套降低转动阻尼，确保展开与收纳过程中所有连杆同步动作，无卡滞、无运动干涉。

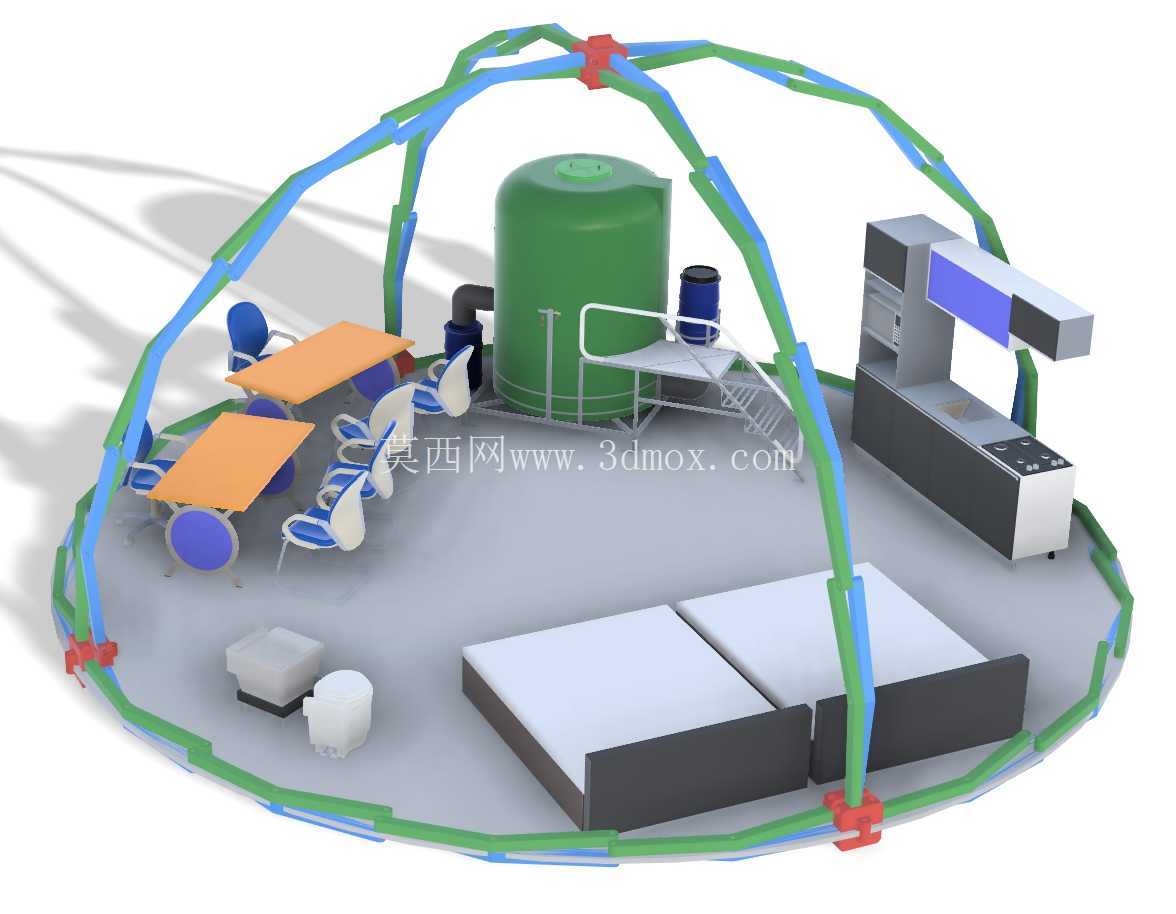

从实际应用场景来看，这类结构可适配临时野外作业驻点、应急救灾临时安置点、户外科普展示装置、儿童互动游乐设施等多种场景，无需额外吊装设备，2-3名操作人员即可在15分钟内完成整体展开与固定。结构展开后形成近似半球形的内部无柱空间，内部净空高度可根据连杆单元的数量调整，常规配置下内部净直径可达2.4米，中心净高1.8米，可容纳3-4人同时在内部活动，底部环向设置的快装固定座可直接与地面配重块或地锚连接，可抵御6级以下阵风荷载。

设计阶段重点考量了连杆的受力分布，所有铰接点的销轴均采用双剪切面设计，连杆截面采用矩形空心结构，在保证整体抗弯强度的前提下尽可能降低自重，单根连杆重量控制在120g以内，整体结构总重量不超过18kg，单人即可完成整体搬运。连杆之间的连接节点采用标准化快拆设计，单个连杆损坏时可直接单独更换，无需拆解整体结构，后期维护成本极低。结构展开到位后，相邻连杆的铰接点会自动进入机械锁定位，无需额外安装锁止件即可保持结构形态稳定，收纳时仅需拉动底部环向的解锁拉绳，所有锁止点同步释放，即可推动结构收缩至收纳状态。

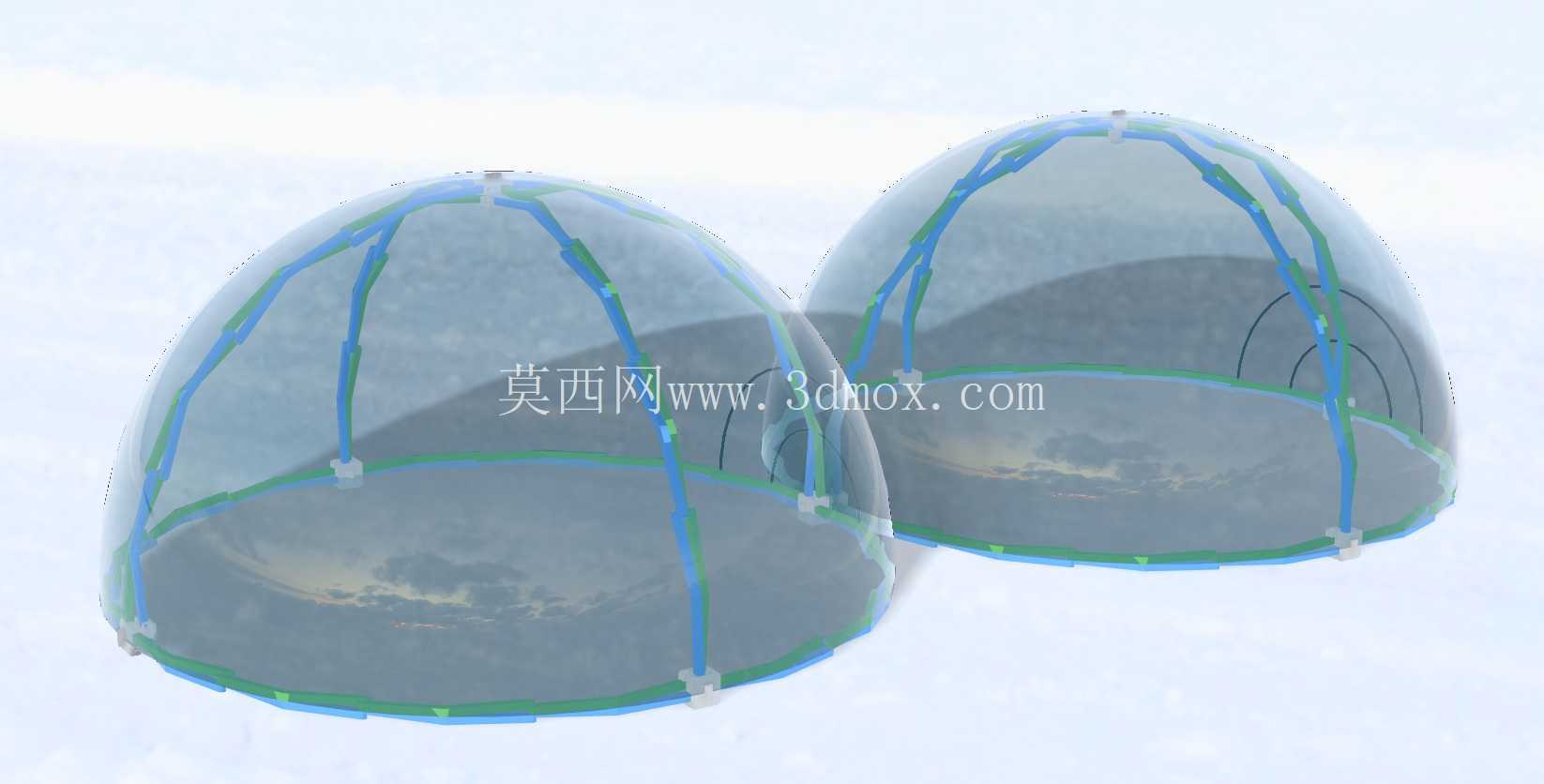

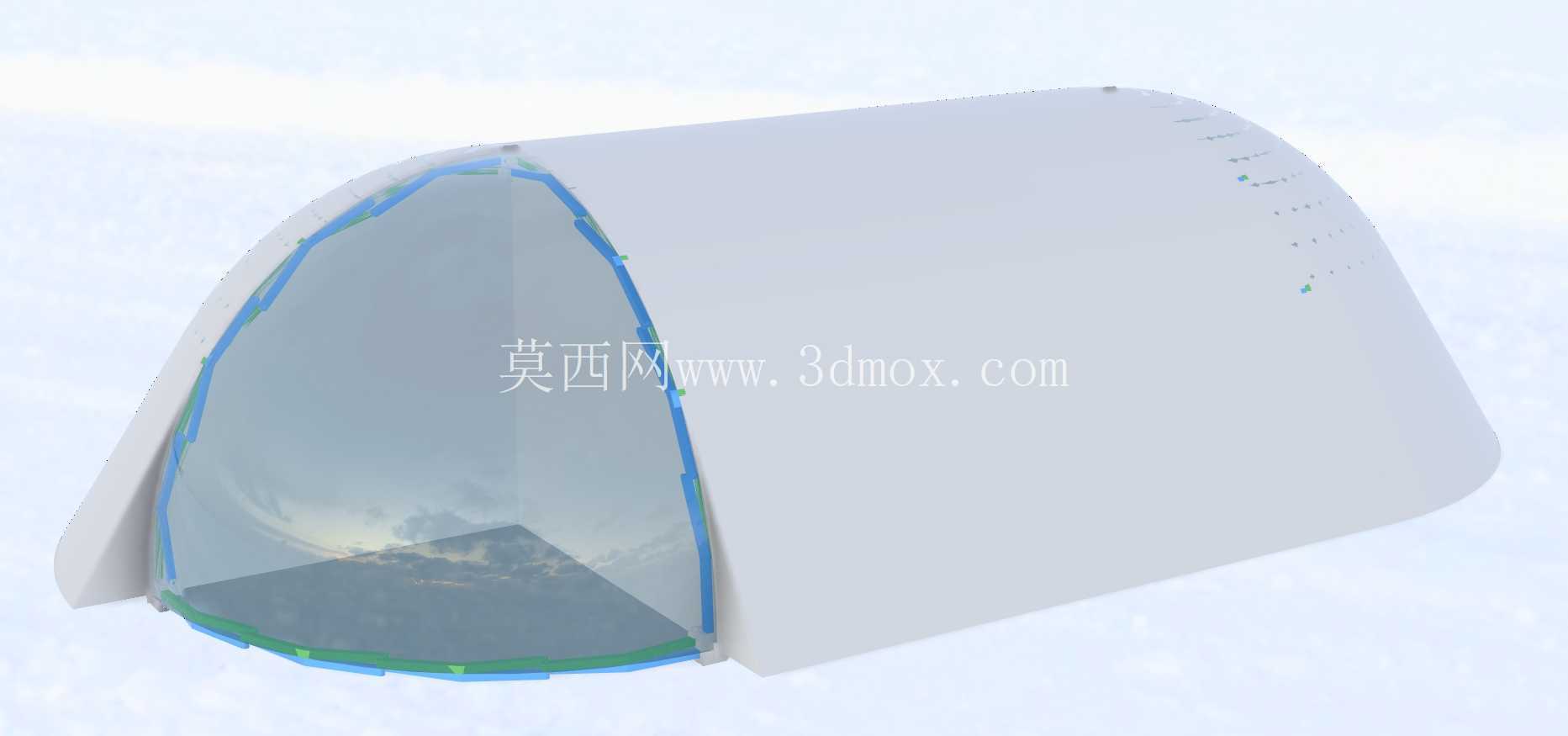

安装边界方面，该结构对安装地面的平整度要求较低，只要地面坡度不超过8度即可完成架设，底部固定点的安装孔位采用长圆孔设计，可适配不同规格的地锚或膨胀螺栓，固定点的水平位置允许有±15mm的安装误差，降低现场安装的对位难度。结构外层可配套挂载防水篷布、遮阳网、保温棉等不同功能的覆面材料，覆面材料通过绑带与连杆上预设的挂点连接，挂点沿连杆长度方向每200mm设置一个，可保证覆面张拉平整，无积水凹陷区域。

从运动仿真验证结果来看，整个伸缩行程中连杆的最大转动角度为42度，铰接点的最大接触应力为12MPa，远低于常用工程塑料的许用应力值，采用普通ABS或PLA材质即可满足小载荷场景的使用需求，若用于户外长期使用场景，可更换为玻纤增强尼龙或铝合金材质的连杆，整体结构的使用寿命可提升至5年以上。结构的运动同步性通过连杆的等长设计保证，无需额外添加同步齿轮或传动带，整体结构无复杂传动部件，故障率极低，即使在无润滑的情况下也可完成上千次伸缩循环无明显磨损。
