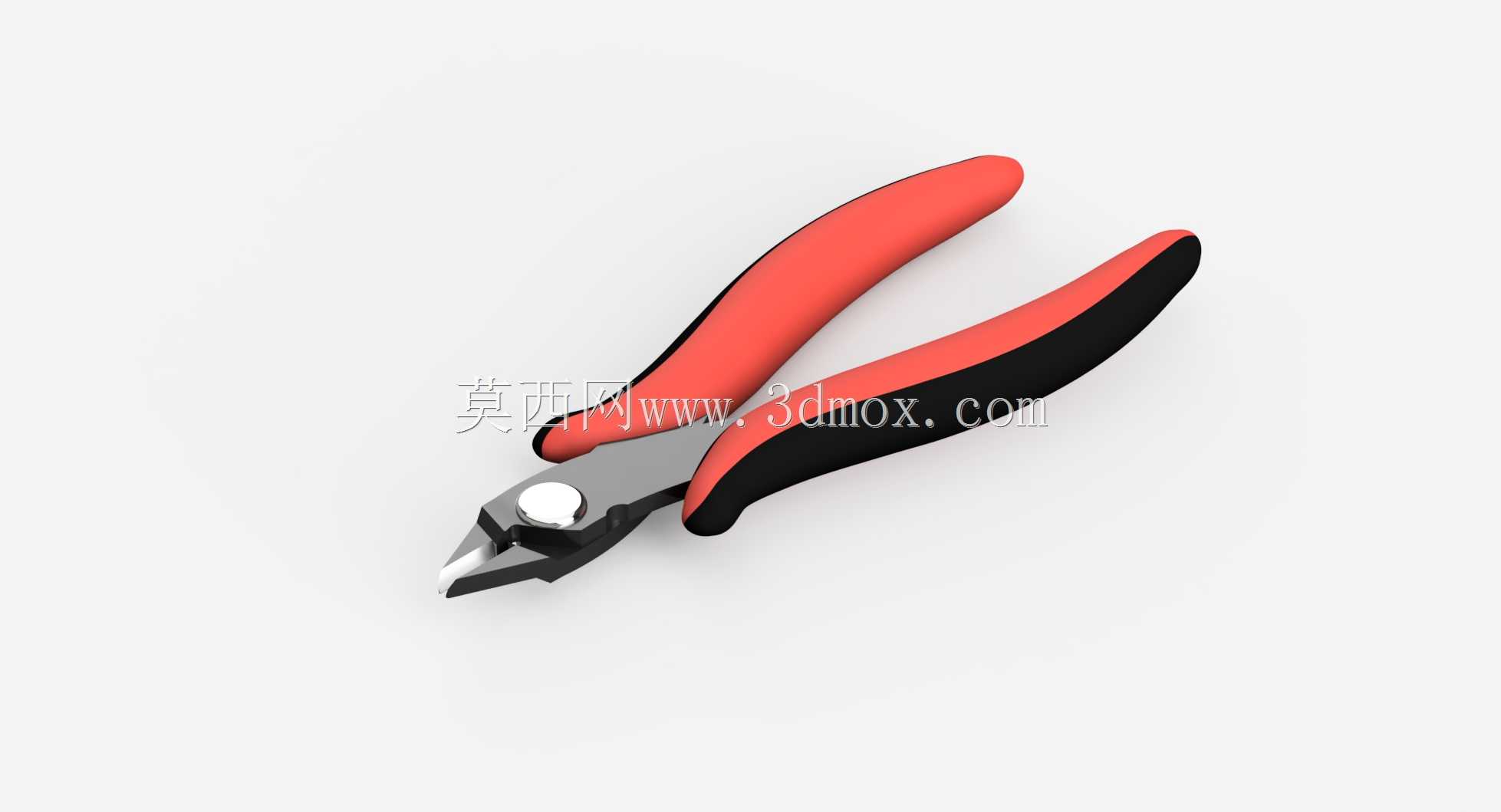

平齐斜口钳精密手动剪切工具结构

　　这款平齐斜口钳的结构设计，核心围绕电子装配、精密修边场景下的齐平剪切需求展开，日常在电路板元器件引脚修剪、塑料水口裁切、细金属丝切断这类工位上，这类钳具是装配线、维修工位、模型制作场景里的高频使用工具。从实际使用的痛点出发，设计时首先要解决的是剪切后断面齐平无毛刺的问题，因此钳口的刃口贴合度做了针对性的结构优化，两片刃口的贴合面经过平面度校准，闭合时刃口全程无间隙，剪切0.1-1.5mm直径的软金属引脚、0.5-2mm厚度的硬塑料材质时，不会出现挤压变形导致的断面凸起，不需要二次修磨就能满足装配要求。

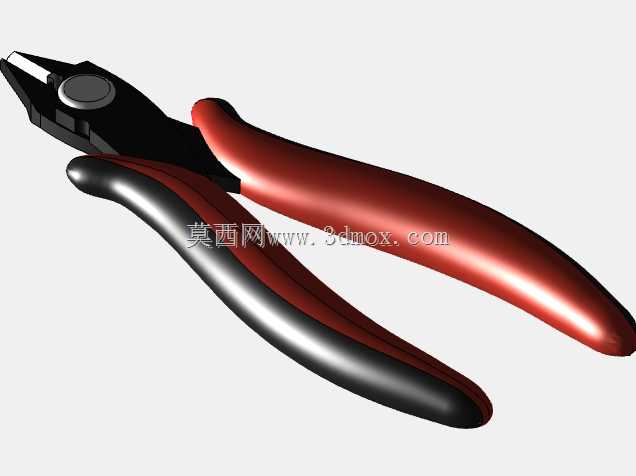

　　手柄部分采用双色橡塑复合结构，握持区域的曲面完全贴合人手握持时的指腹轮廓，受力位置做了加厚的缓冲层，长时间连续剪切作业时能分散手部压力，减少握持疲劳；红黑双色的区分设计也能让作业人员快速识别钳头朝向，在狭小的设备内部操作时，不用反复调整握持角度就能快速对准剪切位置。钳头与手柄的连接转轴采用沉头铆钉结构，转轴端面完全与钳身侧面齐平，不会在伸入狭窄缝隙时剐蹭周边的元器件或者线路，转轴的预紧力经过调校，开合过程阻尼均匀，既不会出现松旷导致的刃口错位，也不会因为阻尼过大增加开合的操作力度。

　　从尺寸边界来看，整钳长度控制在170mm区间，钳头部分长度占整体长度的三分之一左右，闭合时钳头最薄位置厚度不到3mm，能够伸入到电路板下方、设备壳体缝隙这类常规钳具无法到达的位置完成剪切作业；手柄最大张开角度控制在30度以内，单手握持时手指不需要过度伸展就能完成全行程开合，在桌面级精细作业场景下，手腕不需要大幅度调整角度就能完成不同方向的剪切操作。刃口部分做了微角度处理，剪切刃的夹角控制在23度，这个角度下既能保证刃口的锋利度，又能兼顾刃口的耐用性，剪切硬材质时不会出现刃口崩缺的问题，日常使用中剪切铜丝、铁丝、ABS塑料、光敏树脂这类常见加工材质时，刃口的磨损速度远低于普通斜口钳。

　　钳身的金属部分采用整体冲压成型工艺，两片钳身的形位公差控制在0.02mm以内，装配后刃口的错位量不超过0.01mm，剪切平齐度能够满足电子行业IPC-A-610装配标准中对引脚剪切的要求，不会出现引脚残留过长或者剪切时拉扯焊盘的问题。手柄的橡塑包覆层与金属钳身采用卡扣加粘接的复合固定方式，长期使用不会出现包覆层移位、脱落的问题，握持表面做了细微的防滑纹理，手上沾有少量油污或者助焊剂时也能保持稳定的握持力，不会出现打滑的情况。

　　在实际产线应用中，这类斜口钳除了常规的电子装配场景，也常被用于3D打印件的支撑去除、塑胶件的飞边修剪、线材的芯线切断等工位，针对这些场景的使用需求，钳头的尖端做了圆弧过渡处理，不会在剪切过程中划伤工件表面，也不会因为尖端过于尖锐导致操作时戳伤手部或者损坏周边的精密部件。钳身整体做了防锈处理，金属表面经过发黑镀层处理，在车间多尘、有少量助焊剂残留的环境下存放，也不会轻易出现锈蚀卡滞的问题，日常维护只需要定期在转轴位置添加少量润滑脂，就能长期保持顺畅的开合手感。

　　从结构建模的角度来看，这款钳具的建模难点在于刃口曲面的拟合以及手柄握持曲面的人体工学弧度控制，建模时需要先确定转轴的中心位置，再基于剪切力臂的配比推算钳头与手柄的长度比例，保证剪切时的力臂放大倍数在5倍左右，这样操作人员只需要施加很小的握力就能完成常规材质的剪切，不会因为力臂过小导致操作费力，也不会因为力臂过大导致钳具体积过大无法在狭小空间使用。刃口部分的建模需要严格控制两个刃片的贴合间隙，装配后要模拟开合过程中刃口的全程贴合状态，避免出现局部间隙过大导致剪切不断的问题；手柄部分的曲面需要参考人手握持时的接触区域分布，在指骨对应的位置做内凹曲面，在掌心受力位置做外凸支撑，保证握持时的受力均匀。
