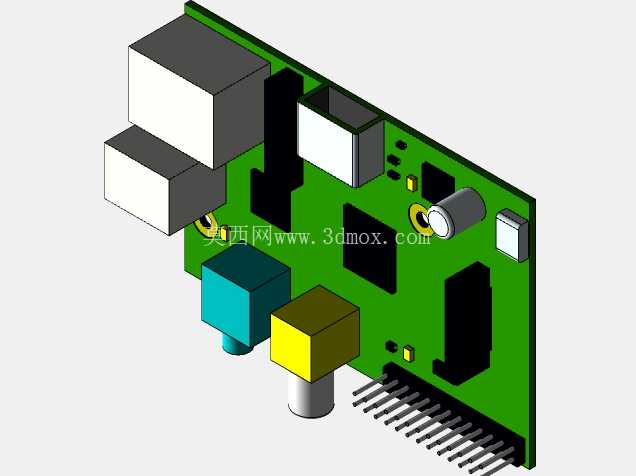

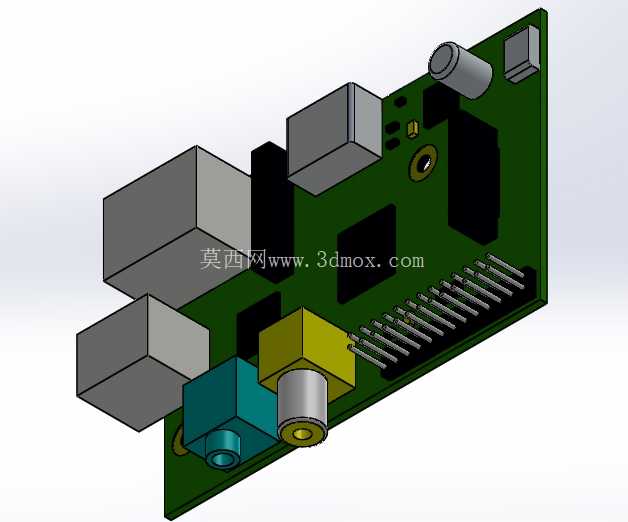

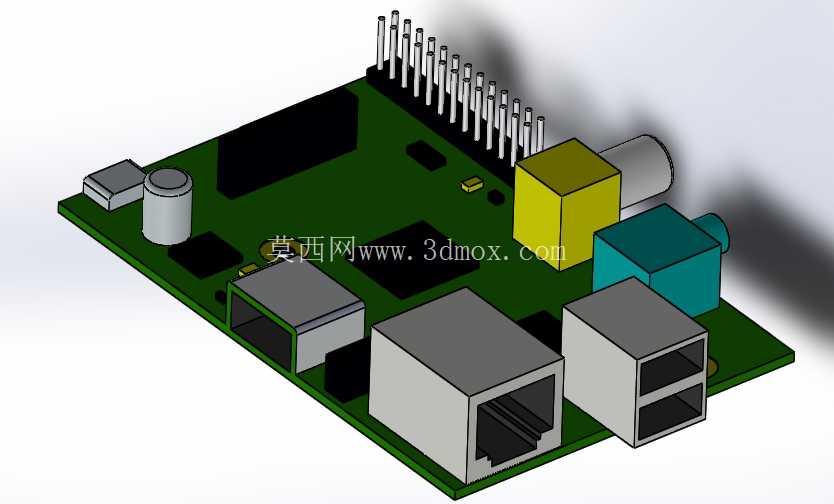

树莓派开发板电路板三维结构模型

　　这款嵌入式开发板的三维结构还原，完全按照实物硬件的装配逻辑搭建，所有板载元件的位置、高度、接口朝向都严格匹配量产实物的尺寸公差，可直接用于嵌入式设备集成阶段的结构干涉校验、外壳适配设计以及教学演示场景。在工业嵌入式开发场景中，很多开发者在做设备主控集成时，往往会忽略板载元件的高度差带来的装配问题，比如常见的RJ45网口、USB接口的突出高度，排针的伸出长度，还有AV接口、HDMI接口的位置偏移，这些细节如果在结构设计阶段没有精准的三维参考，很容易出现外壳开孔错位、内部走线空间不足、接插件插拔干涉的问题，这个模型就可以直接导入装配环境，提前完成空间校核，减少打样返工的概率。

　　从设计思路来看，建模时优先还原了PCB基板的轮廓基准，所有元件的定位都以基板的安装孔为基准坐标，四个角的安装孔位置、孔径都做了精准还原，方便使用者直接匹配固定柱的位置，做嵌入式设备的内部安装布局。板载的元件分层处理清晰，底层是绿色PCB基板，基板上的丝印标识位置也做了对应还原，方便识别各个功能区；上层的接插件部分，双USB接口的腔体深度、内部挡片结构都做了还原，RJ45网口的金属屏蔽罩轮廓、卡扣位置也和实物一致，顶部的40Pin排针每一根针脚的直径、间距、伸出高度都严格按照2.54mm标准排针的参数建模，不会出现排针与外壳开孔对位不准的问题。

　　板载的电容、电阻、晶振、以太网芯片、主控芯片这些元件的高度都做了实测还原，比如圆柱形电解电容的高度、方形网络变压器的轮廓尺寸、AV复合接口的黄色胶芯突出高度，还有HDMI接口的金属外壳厚度，这些细节直接决定了外壳内部的预留空间是否足够，很多新手做外壳设计时只参考PCB的长宽尺寸，忽略元件高度，最后组装时会出现元件顶到外壳内壁、接插件插不到位的问题。模型的安装边界也做了明确的还原，PCB板的长宽尺寸完全匹配实物，四个安装孔的中心距、孔边距都符合标准，板边没有多余的突出结构，所有接口的外边缘都和板边的距离做了精准还原，比如USB接口外沿距离板边的距离、网口突出板边的长度，这些参数直接决定了设备外壳的接口开孔位置和沉台深度。

　　在实际项目应用中，这个模型可以直接用于嵌入式网关、小型工业控制终端、智能硬件原型的结构设计环节，设计师不需要自己手动测量开发板的每个尺寸，直接导入模型就可以完成外壳的腔体设计、安装柱定位、接口开孔，大幅缩短结构设计的周期。同时模型也可以用于教学场景，在嵌入式硬件课程、三维建模课程中作为实例，讲解电路板类产品的建模逻辑、接插件的标准化建模方法、PCB装配的基准定位原则。建模过程中对各个元件做了独立的分组，使用者可以根据需要隐藏部分元件，查看内部的布局，也可以单独导出某个接口的模型做配合校验，比如导出排针模型做配套排线插座的配合设计，导出USB接口模型做防尘塞的适配设计。所有元件的棱角都做了和实物一致的倒角处理，没有尖锐的建模错误，接插件的插拔方向也做了对应，方便在装配环境中模拟接线的空间走向，提前预留出线材的弯曲半径，避免线材和其他内部元件产生挤压。
