黑色BeagleBone开发板结构三维建模

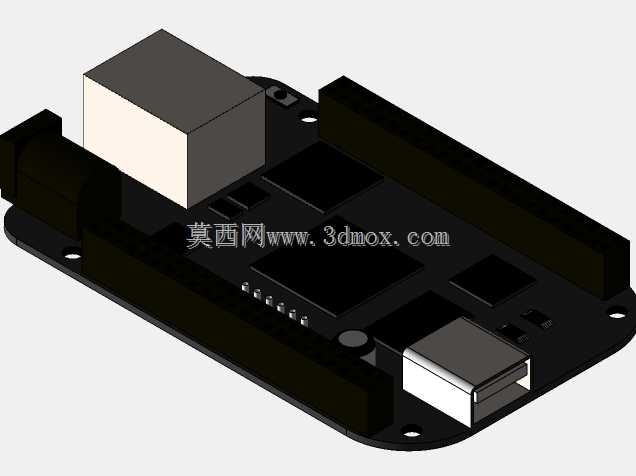

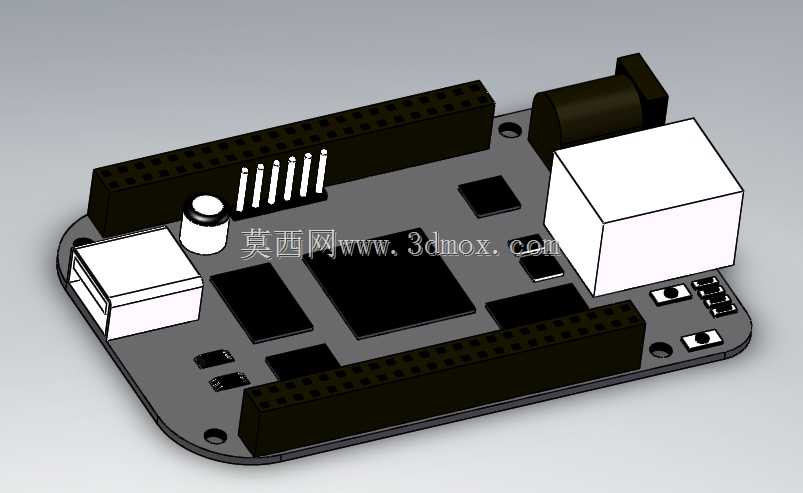

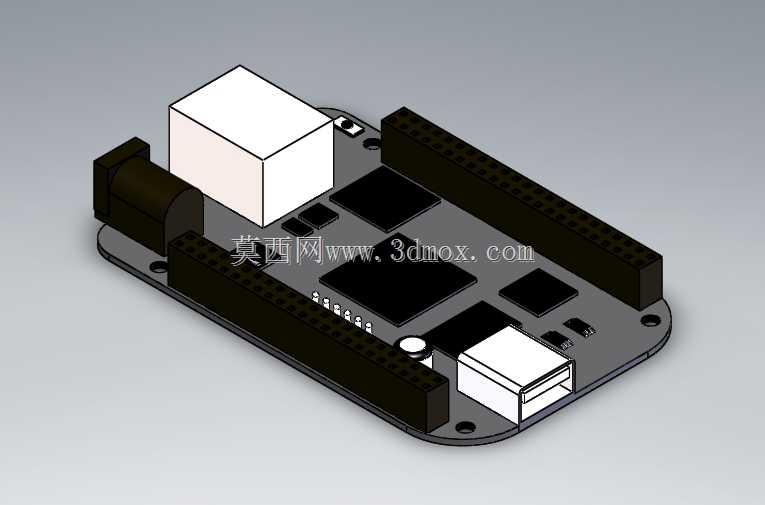

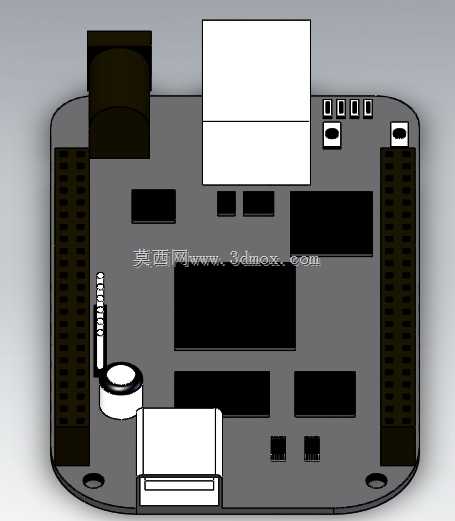

　　本次建模的黑色BeagleBone开发板，是嵌入式开发领域常用的开源主控硬件，在工业控制终端、小型物联网节点、智能硬件原型验证场景中应用广泛。从实际使用场景来看，这类开发板常被嵌入到小型自动化设备的控制仓内，作为下位机核心完成传感器数据采集、执行机构指令输出、边缘侧简单逻辑运算的工作，相比通用工控板体积更小，接口排布更紧凑，适合对安装空间有严格限制的小型智能设备使用。建模过程中首先还原了板卡的整体安装边界，板体采用圆角矩形的PCB基材外形，四个角预留了标准固定孔位，孔位间距匹配通用嵌入式设备的安装柱规格，可直接适配市面上常见的开发板固定外壳、导轨安装支架，不需要额外做孔位适配修改。

　　板上元件的排布完全参照实物的堆叠高度做还原：板边两侧布置的双排排针采用标准2.54mm间距，排针高度高出PCB板面一定距离，建模时预留了排针插接杜邦线、扩展板的操作空间，避免后续做整机装配时出现空间干涉；板载的USB接口采用卧式贴片布局，接口端面与板边齐平，保证外接USB设备时插头不会突出板体过多，适配紧凑外壳的开口位置；板上的电源接口、核心处理芯片、存储芯片均按照实际元件的外形尺寸做等比例建模，芯片的引脚、散热焊盘的细节都做了简化还原，既保证装配干涉检查时的准确性，又不会让模型过于冗余影响装配体运行效率。

　　设计思路上优先考虑了结构装配的实用性，没有做多余的外观修饰，所有元件的位置、高度都严格匹配实物的安装公差：比如板上的以太网接口模块，建模时还原了接口的金属屏蔽罩外形与插接深度，方便设计外壳时预留对应的网口开口位置；板载的复位按键、用户按键都还原了实际的按键凸起高度，保证外壳按键开孔的按压行程匹配实际使用需求。从实际选型角度看，这个模型可以直接用于嵌入式设备的结构预装配，工程师在做整机结构设计时，可直接将该模型导入装配体，核对板卡与外壳、周边元件的间隙，提前排查排针与外壳内壁干涉、接口与外壳开口错位、固定柱与板上元件冲突等常见结构问题，不需要等实物打样后再调整结构，能有效缩短原型开发的迭代周期。

　　建模时对板上的丝印标识做了简化处理，保留了板卡的整体识别特征，同时控制模型的整体面数，保证在大型装配体中调用时不会出现卡顿；板体的厚度、各元件的堆叠高度都按照实物的实际尺寸设置，比如核心芯片的散热片高度、电容元件的凸起高度都做了精准还原，避免做热设计仿真时出现空间计算偏差。在工业现场的小型采集终端场景中，这类开发板常安装在电控箱的导轨上，模型还原的板卡整体尺寸可以直接匹配标准DIN导轨安装支架的适配范围，工程师做电控箱布局时，可以直接将该模型放入电控箱装配体，核对与周边继电器、接线端子、电源模块的安装间隙，提前规划走线空间，避免实际组装时出现走线拥挤、元件挤压的问题。另外板上的状态指示灯位置也做了对应还原，方便设计外壳时预留指示灯的透光孔位置，保证设备运行时指示灯的可视角度符合操作需求。
