微型隔膜式空气真空泵结构设计

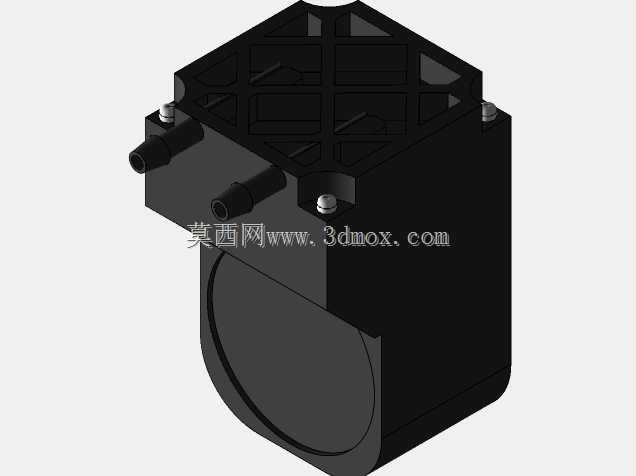

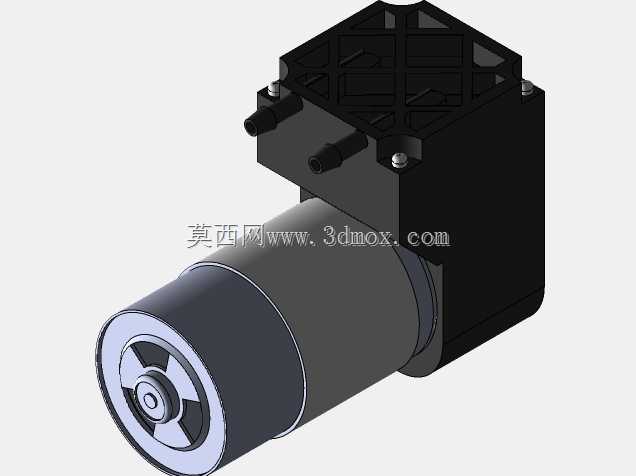

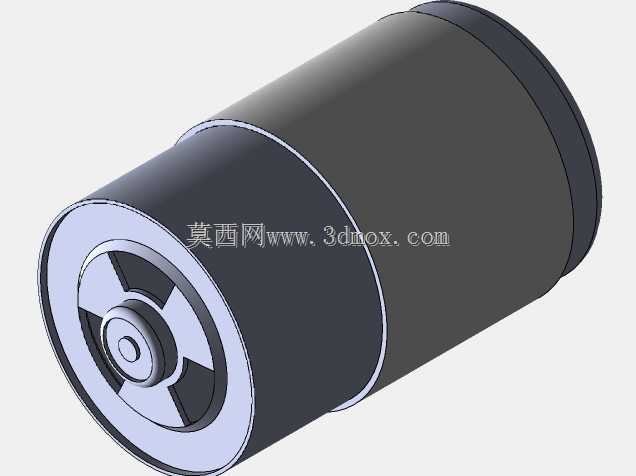

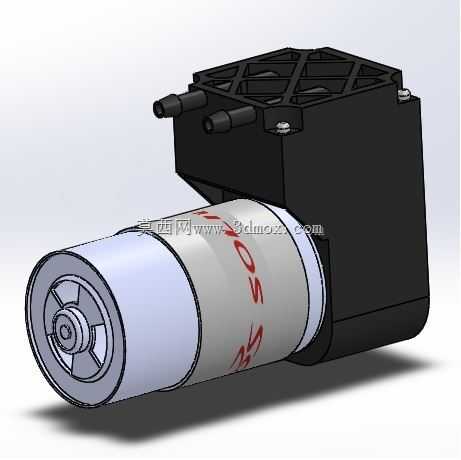

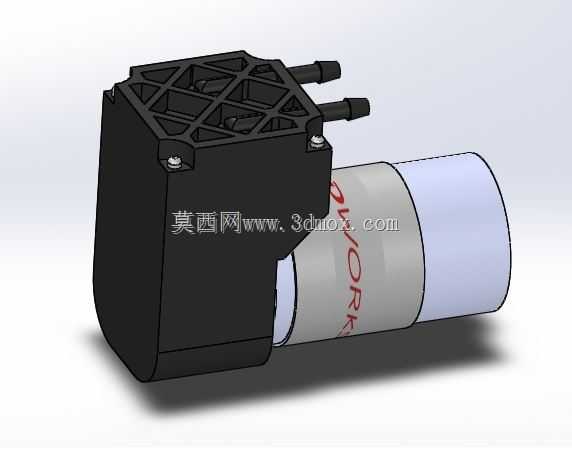

这款微型空气真空泵属于小型容积式负压发生设备，核心依托隔膜往复运动完成腔体内的气体抽吸与排出，可在无油润滑的工况下稳定输出负压，不会对输送介质造成油雾污染，适配对洁净度有要求的气体传输场景。在实际应用中，这类泵体常被搭载在小型医疗分析设备、美容仪器、实验室气体采样装置、便携式环境检测设备以及小型自动化吸附工装中，既可以为设备提供稳定的负压吸附动力，完成小工件的拾取、固定动作，也可以作为气体循环动力源，实现小流量的气体采样、传输与真空保压作业，在小空间、低功耗的应用场景下具备极强的适配性。从功能特性来看，该泵采用驱动电机与泵头直连的集成式结构，电机输出端直接带动偏心结构驱动隔膜做高频往复运动，省去了额外的传动减速结构，整体运行噪音低、震动幅度小，连续工作状态下的温升控制表现优异，可支持长时间不间断运行。泵头位置设置两个错位布置的快插式气嘴接口，分别对应进气与排气通路，接口采用标准小直径快插规格，可直接匹配常用的气动软管，无需额外加装转换接头即可完成气路连接，装配维护十分便捷。在设计思路上，这款泵体优先考虑紧凑化集成布局，将驱动电机的圆柱型壳体与泵头的方型结构做平滑衔接，泵头上部设置格栅式加强筋结构，既可以提升泵头外壳的结构强度，抵消隔膜往复运动产生的结构应力，也可以为内部运动部件预留足够的散热空间，避免长时间运行导致的热量堆积。泵体的安装边界充分考虑小型设备的内部装配需求，整体外形无突出的尖锐结构，电机段采用圆柱型轮廓，泵头段采用方正的块状轮廓，可适配卡箍、支架等多种固定方式，安装时可根据设备内部空间选择卧式或侧向固定姿态，气嘴朝向可随安装姿态灵活调整，不会与周边其他元器件产生空间干涉。泵体的整体尺寸控制适配小型便携设备的内部空间余量，重量较轻，不会给搭载设备带来额外的负载负担，外壳采用耐磨工程塑料材质，具备不错的抗冲击与耐老化性能，可适配常规工业与民用场景下的使用环境要求。
