制动盘喷漆自动翻转工装设备结构设计

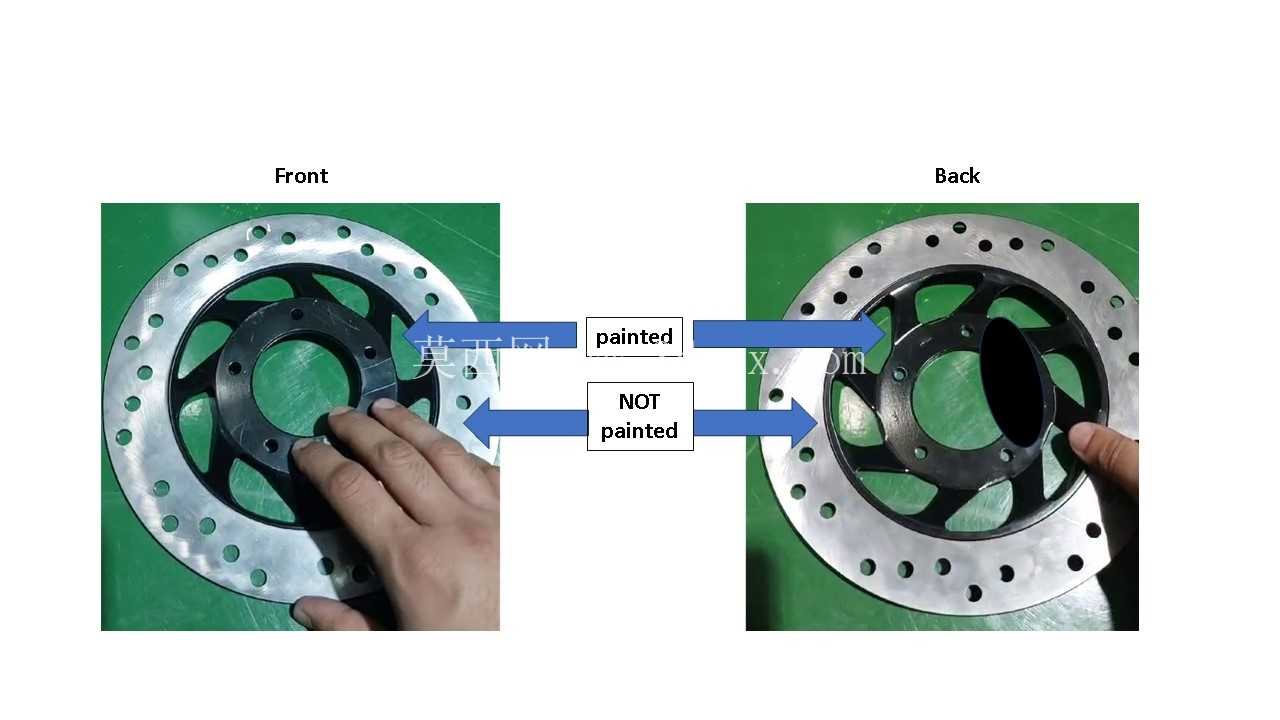

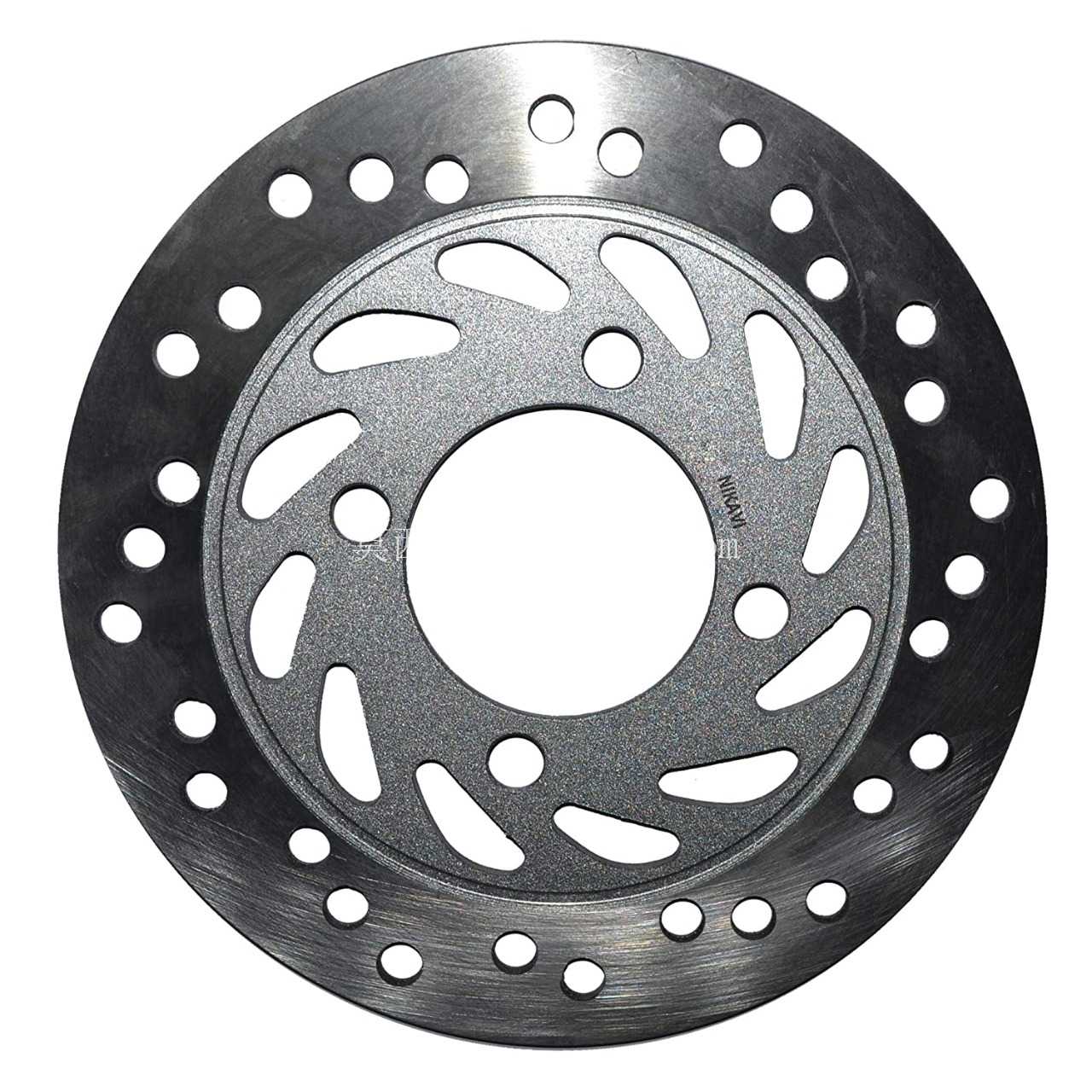

在汽车制动部件的涂装生产环节，刹车盘喷漆工序长期存在操作痛点：传统人工作业需要操作人员手动翻动沉重的铸铁制动盘，不仅劳动强度大，翻动过程中还极易剐蹭刚喷涂的漆面造成流挂、掉漆缺陷，同时非喷涂面的防护不到位会导致漆雾粘附在刹车盘安装配合面，后续需要额外打磨清理，大幅拖慢生产节拍。这套自动翻转设备正是针对上述产线痛点开发的专用涂装辅助设备，核心作用是在喷漆工位实现制动盘的可控角度翻转，同时对非加工面做物理遮挡，替代人工完成高重复性的工件变位作业。

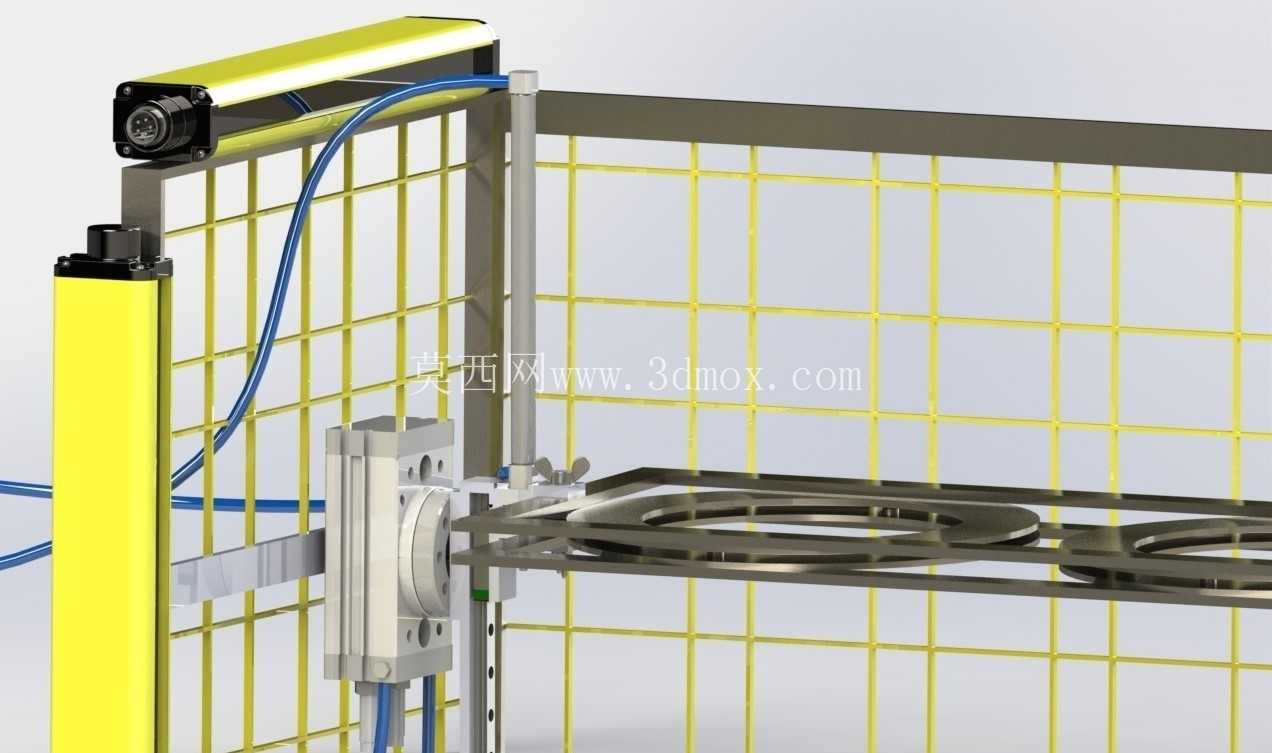

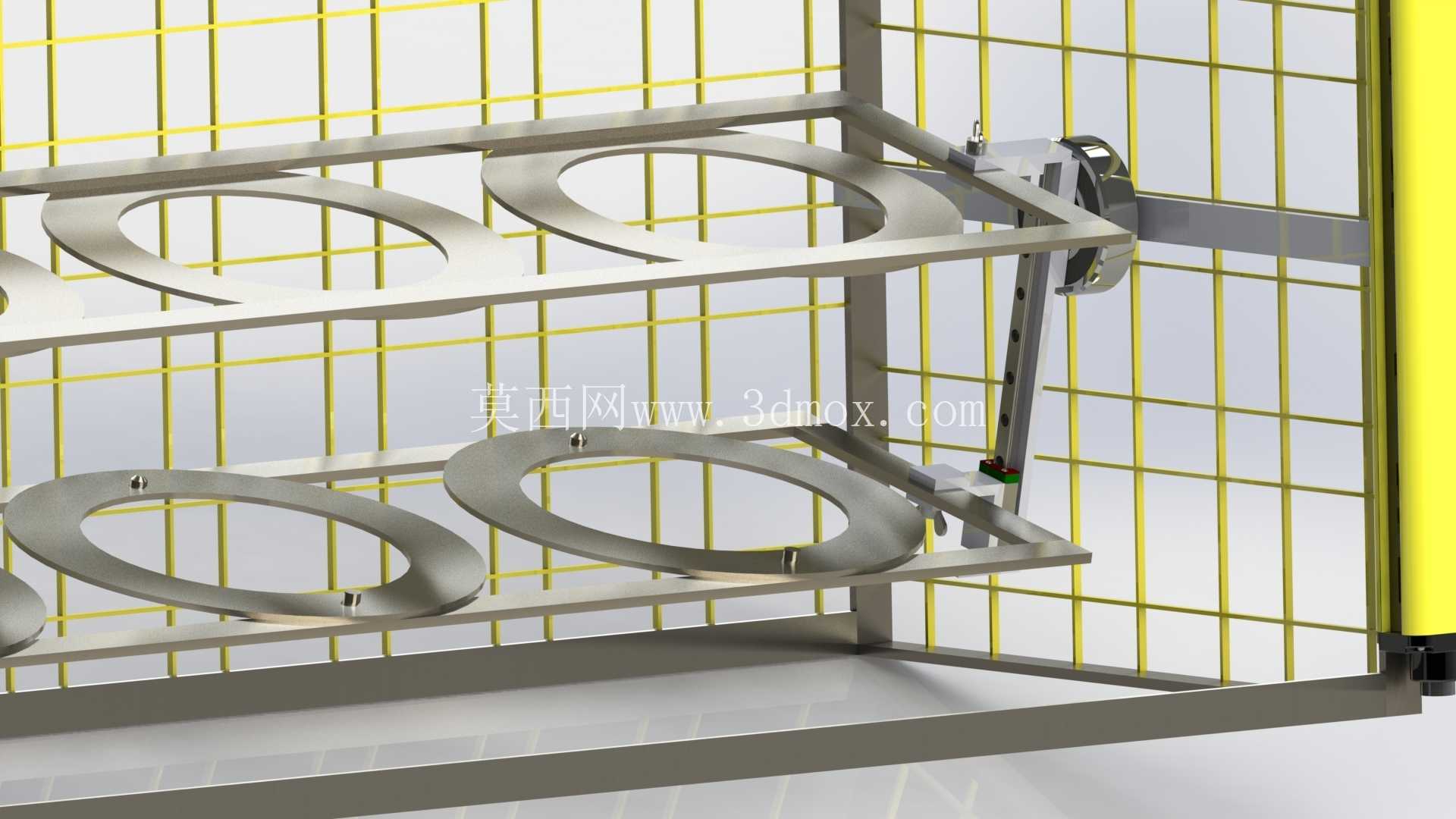

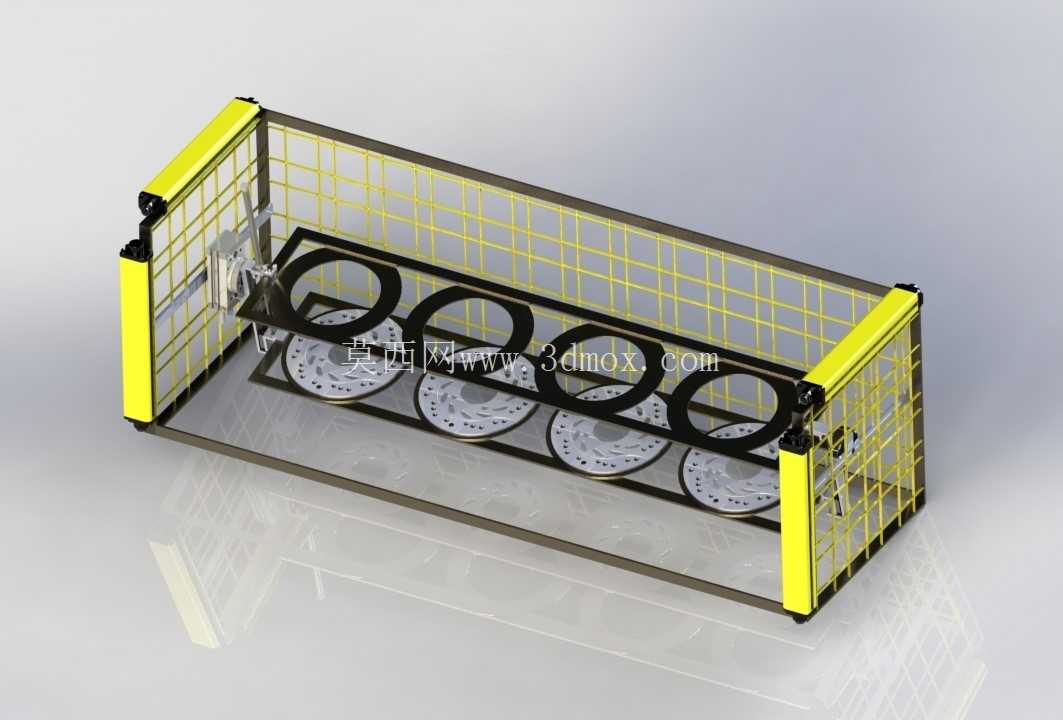

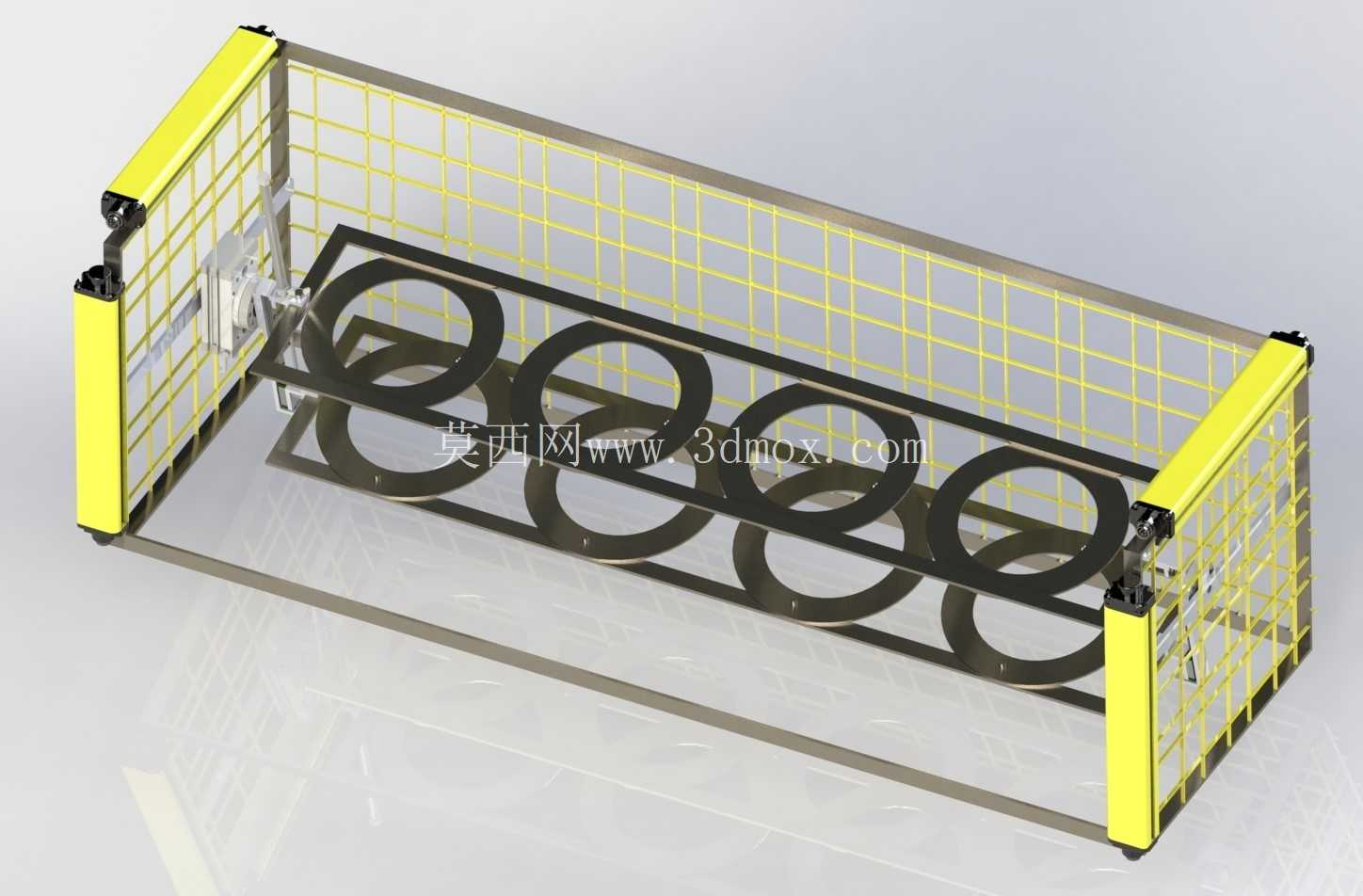

从功能逻辑上看，设备采用框架式承载结构，外围设置黄色立柱搭配网格防护围栏，将工件翻转作业区域完全封闭，避免漆雾向外扩散污染车间环境，同时防止操作人员误触运动部件引发安全风险。围栏内部设置多组工件装夹工位，可同时容纳4件制动盘同步作业，每个工位配置独立的回转支撑结构，装夹端采用仿形定位座，完全贴合制动盘中心安装孔与端面的轮廓，装夹后工件不会出现径向窜动或轴向偏移，翻转过程转速平稳可控，不会因为离心力导致未固化的漆液流淌。

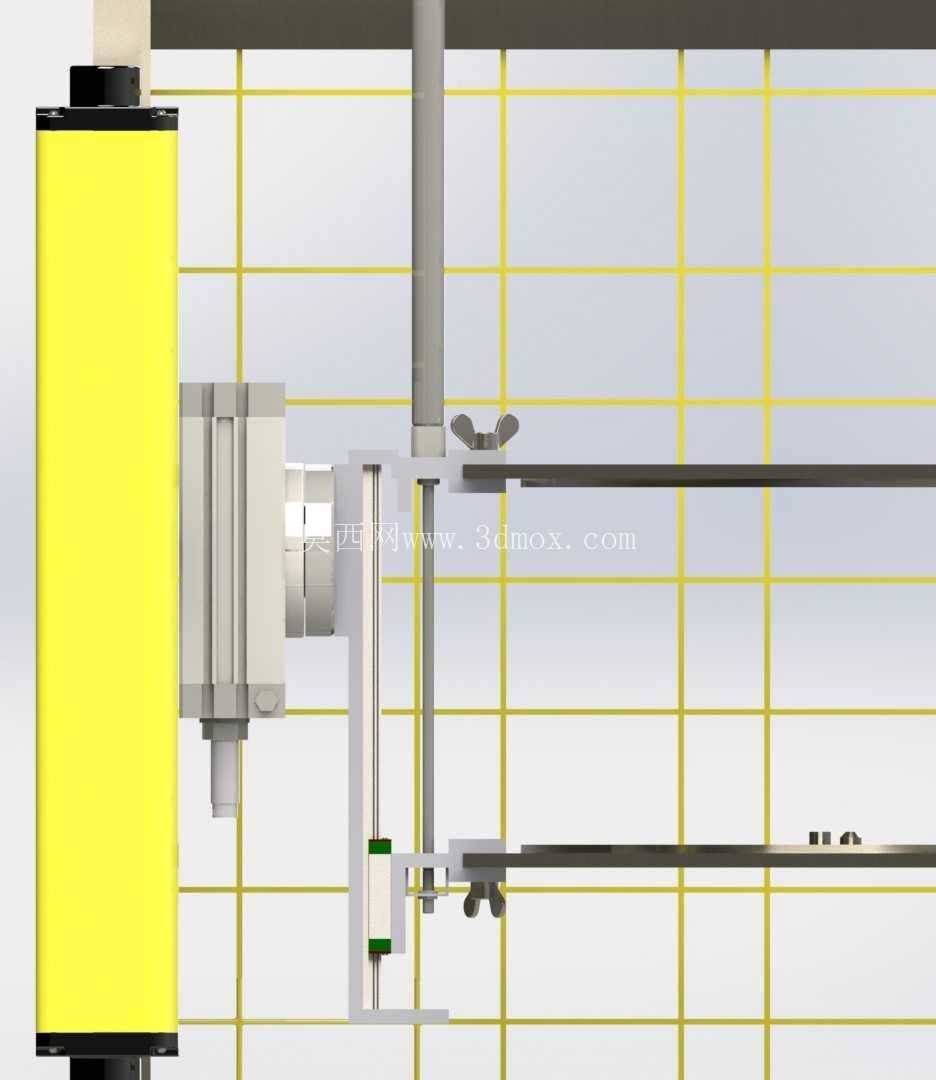

设计过程中重点考虑了三个核心需求：首先是翻转动作的敏捷性，回转驱动端采用低背隙传动结构，可在3秒内完成180度正反翻转，到位后自动锁止，不会出现过冲或回弹，保证喷漆作业时工件位置稳定；其次是漆面防护，翻转动作的启停曲线做了平滑处理，加速度控制在0.2g以内，避免工件晃动剐蹭到周边防护结构，同时装夹位置避开制动盘的摩擦工作面，不会在喷涂面上留下装夹压痕；第三是非喷涂面的防护，设备自带遮挡结构，可完全覆盖制动盘的外侧安装配合面，喷漆过程中漆雾不会粘附到不需要涂装的区域，省却后续人工打磨清理的工序。

安装边界方面，整套设备采用矩形落地式布局，底部框架采用标准型钢焊接成型，整体长度适配常规喷漆房的工位宽度，不需要对现有喷漆房的地基、通风结构做改造，直接通过底部膨胀螺栓固定在喷漆房的格栅地板上即可投入使用，进料端与出料端可对接现有涂装线的输送辊道，实现工件的自动上下料，不需要额外配置转运人员。设备的防护围栏高度符合涂装作业的安全规范，顶部预留通风接口，可直接对接喷漆房的废气收集管道，不会造成漆雾在设备内部积聚。

从实际应用场景来看，这套设备可直接嵌入刹车盘涂装生产线的底漆、色漆喷涂工位，也可作为独立工位用于小批量多品种的制动盘喷漆作业，适配直径范围覆盖常规乘用车到轻型商用车的全系列刹车盘规格，更换不同规格的仿形定位座即可快速切换生产型号，换型时间不超过10分钟。设备的所有运动部件都做了耐漆雾密封处理，转轴位置配置防尘防漆密封圈，长期在高漆雾环境下运行也不会出现卡滞故障，日常维护仅需要定期清理围栏网格上附着的漆渣，检查传动部件的润滑状态即可，运维成本远低于人工作业模式。

结构设计上充分考虑了涂装车间的使用环境，所有外露金属部件都做了防锈处理，黄色防护立柱采用醒目的安全色标识，网格围栏的网格尺寸控制在合理范围，既可以阻挡漆雾外溢，也方便操作人员观察内部工件的喷涂状态。设备的控制逻辑可接入现有涂装线的PLC控制系统，实现与喷涂机器人、输送系统的信号联动，翻转动作可根据喷涂工艺的需求设置不同的停留角度，满足不同喷涂路径的作业要求，不需要人工手动操作设备，可实现全工序自动化运行。
