手持式气动鼓风清洁工具结构设计

　　这款手持式气动鼓风工具，核心应用场景覆盖机加工车间切屑清理、装配工位浮尘吹扫、设备维保环节缝隙杂物清除、电子组装工位静电尘粒吹除等多个工业现场场景，区别于普通民用吹风设备，其结构设计完全适配工业气源压力工况，可稳定对接车间常规0.4-0.8MPa压缩空气管路，不会出现普通塑料风嘴在高压下开裂、连接位脱开的问题。

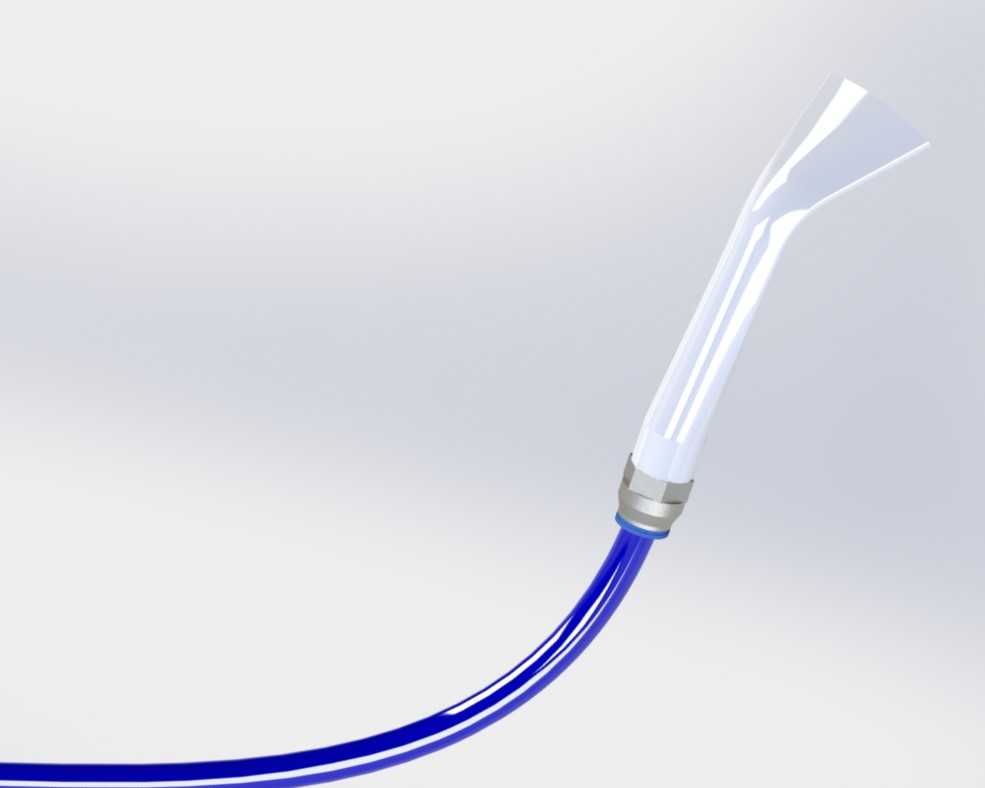

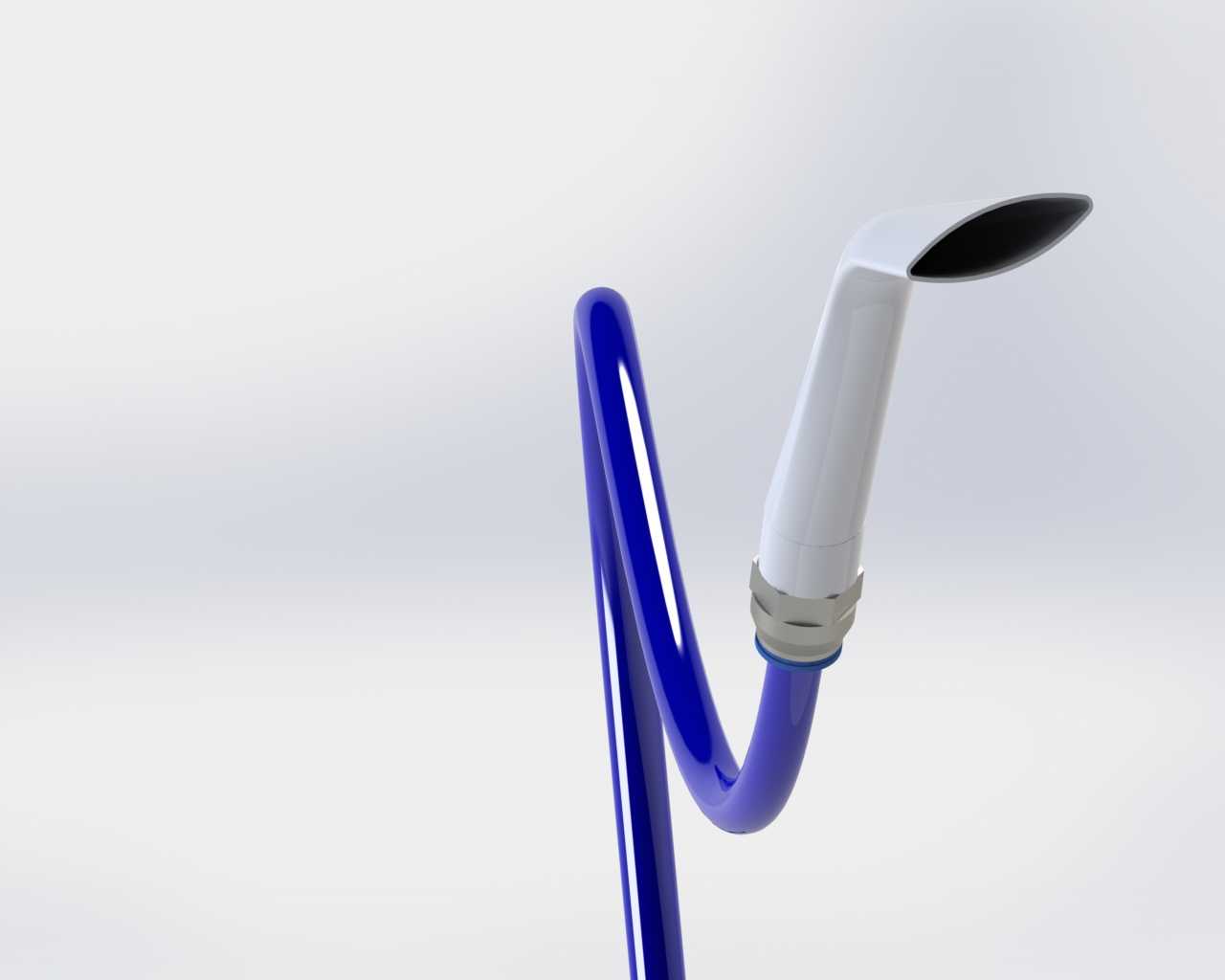

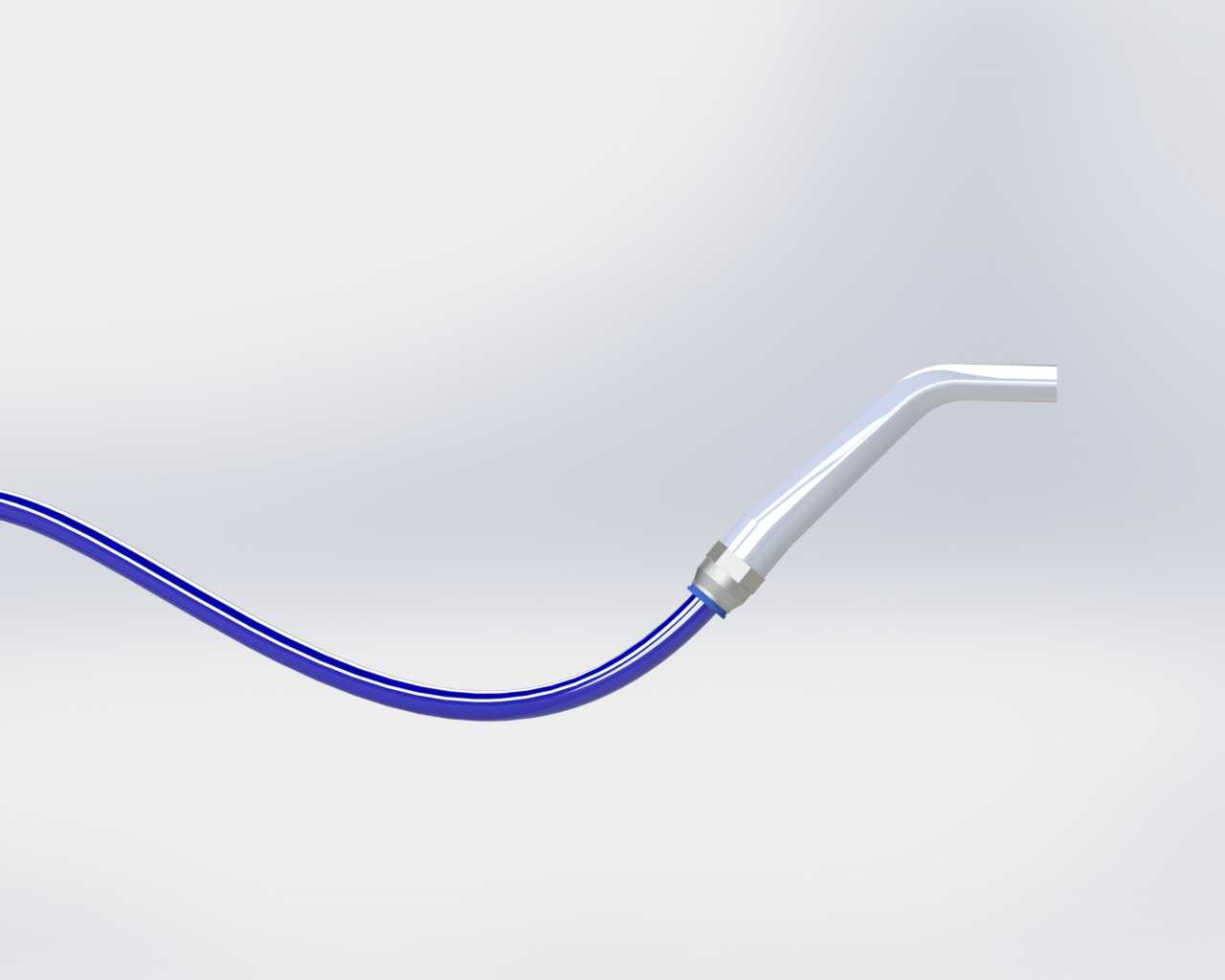

　　从功能特性来看，设备采用弯柄式手持气嘴搭配柔性耐压进气软管的组合结构，气嘴部分做了流线型收窄设计，出风口做了扁口处理，可将压缩空气流约束为高速扁平射流，相比圆形出风口，同等气源压力下吹扫覆盖宽度提升40%以上，针对平面浮尘、加工件表面附着的细碎铝屑、铁屑有更好的剥离效果，同时不会因为气流过于集中损伤精密加工表面。气嘴与软管的连接位采用了卡箍式密封结构，内置橡胶密封垫圈，可承受1.0MPa以内的气压无泄漏，连接位做了防滑滚花处理，日常更换不同规格气嘴时无需专用工具，徒手即可完成拆装，适配不同吹扫场景的气嘴替换需求。

　　设计思路上，首先考虑了工业现场长时间手持操作的疲劳问题，气嘴握持段做了符合人体工学的弧度设计，握持区域直径控制在28mm，表面做了哑光防滑处理，即使手上沾有切削液、油污也能稳定握持，不会打滑。进气软管选用蓝色耐压PU材质，管身硬度控制在邵氏85A，既保证了管路拖拽时的柔韧性，可随意弯曲调整角度，不会因为反复弯折出现管身折瘪、气路堵塞的问题，同时管身具备足够的抗拖拽强度，可承受15kg以内的径向拉力不会出现断裂、接头脱开的情况。软管长度可根据工位需求灵活裁剪，常规配置长度为1.2m，可覆盖操作人员周边1.5m半径内的吹扫范围，无需频繁挪动气源接头位置。

　　外形尺寸与安装边界方面，手持气嘴部分总长度为180mm，出风口扁口尺寸为30mm*3mm，握持段最大直径32mm，整体重量控制在120g以内，长时间单手握持操作不会产生明显的负重感。软管外径为12mm，内径8mm，气路通径足够保证气流流量，不会出现通径过小导致气压损失过大、吹扫力度不足的问题。设备对接端采用标准快插接头设计，可直接对接车间通用的8mm气管快插接口，无需额外配置转接头，安装时仅需将快插接头插入对应气源接口即可自动锁止密封，拆卸时按下快插卡环即可拔出，整个拆装过程耗时不超过2秒，适配车间快速换接的使用需求。

　　在实际使用场景中，这款工具可针对机床加工完成后工件表面残留的切削液、切屑进行快速吹扫，相比毛刷清理，不会在工件表面留下刷毛残留，清理效率提升60%以上；在设备维保场景下，扁口气嘴可深入设备缝隙、散热鳍片之间，将堆积的灰尘、杂物吹出，不会因为气嘴过粗无法深入狭窄空间；在装配工位，可对装配前的零部件表面进行浮尘吹扫，避免杂物带入装配位置影响装配精度。气嘴的流线型设计也避免了直角结构带来的气流紊流问题，气流从管路进入气嘴后沿内壁平滑过渡到出风口，减少了气压损失，同时降低了高压气流通过时产生的风噪，相比普通直筒风嘴，工作时噪音降低5dB以上，改善车间操作环境。

　　结构细节上，气嘴外壳采用硬质工程塑料材质，具备耐油、耐切削液腐蚀的特性，长期接触车间常见的乳化液、机油不会出现材质脆化、开裂的问题，外壳表面做了圆角处理，没有尖锐棱角，操作时不会刮碰到加工件表面造成外观损伤。连接卡箍采用金属材质，表面做了镀锌防锈处理，长期在潮湿、多油的车间环境中使用不会出现锈蚀卡死的问题，保证气嘴与软管连接的长期可靠性。软管部分添加了抗老化助剂，在车间常规光照、温度环境下使用寿命可达3年以上，不会出现短期使用后管身发硬、开裂的问题。
