带清洁功能的可拆卸排气涡轮装置

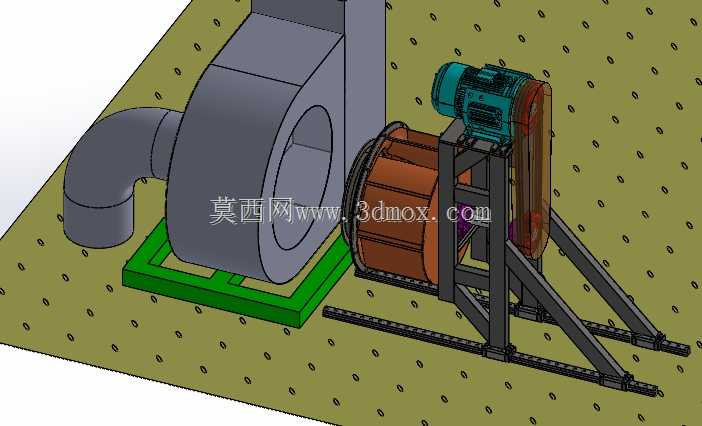

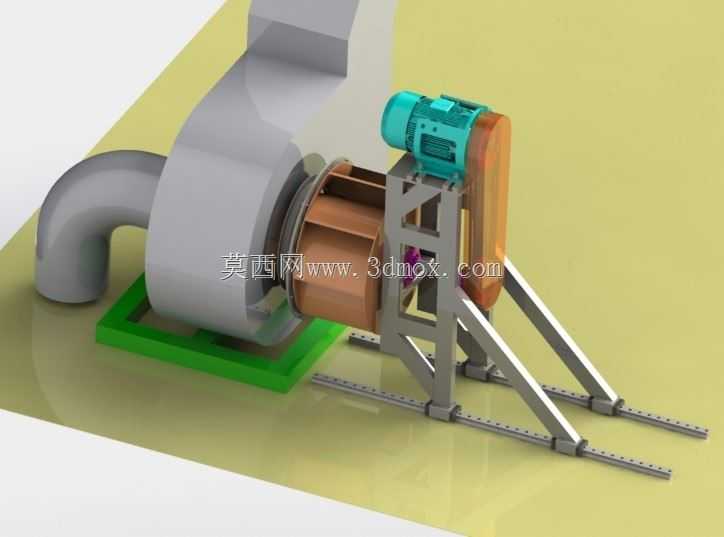

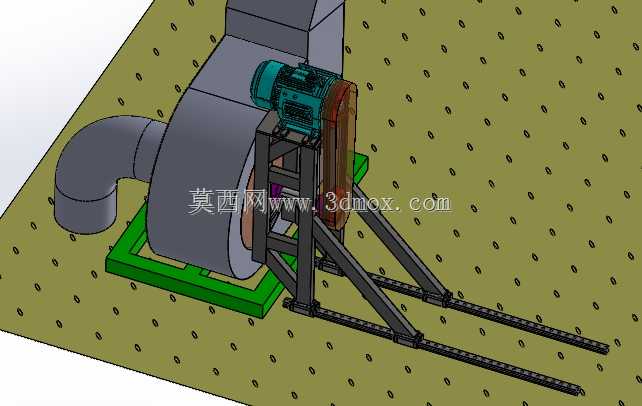

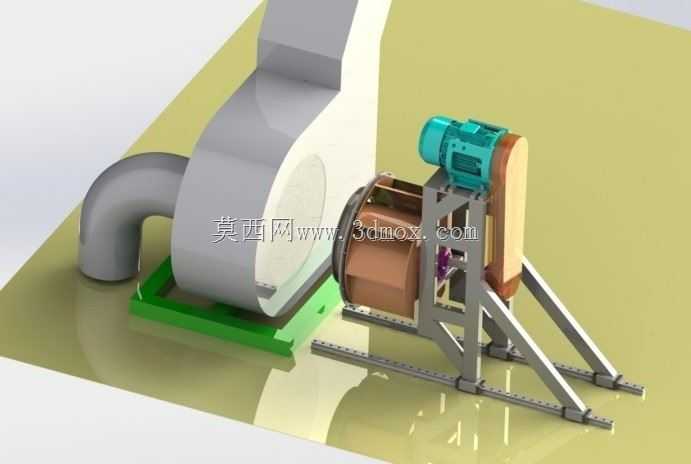

　　在工业车间的焊烟收集工位、小型加工产线的切削油雾处理场景，以及实验室局部排风系统的末端动力段，这类带清洁去除结构的排气涡轮装置，是保障管路气流通畅、减少叶轮积垢的核心执行部件。不同于常规一体式排气涡轮，该结构采用可拆卸式机架设计，斜向支撑的型材支架通过底部导轨实现安装位置的微调，适配不同管径的排风管路对接需求，安装时可根据现场管路走向调整支架固定点位，无需额外焊接转接法兰，降低现场改造的施工量。

　　从功能实现逻辑来看，涡轮端与驱动电机采用分体式快装连接结构，叶轮外侧预留的清洁模块安装位，可在设备不停机的短维护窗口内，快速完成积尘、油垢的刮除作业，避免长期运行后叶轮动平衡偏移引发的振动超标问题。蜗壳部分采用大曲率圆弧过渡流道设计，减少气流在蜗壳内部的涡流损耗，进风口采用渐扩式对接结构，与上游排风管路连接时可降低局部阻力损失，出风口的弯管段做了内壁光滑处理，减少气流输送过程中的压损。

　　设计阶段优先考虑了现场维护的便捷性，电机安装座设置了腰型调节孔，可快速调整皮带张紧度（若采用皮带传动结构）或联轴器同轴度，支架的斜撑结构采用三角形稳定布局，在设备满负荷运行时可将机架振幅控制在允许范围内，避免振动传递至建筑墙体或相连管路。安装边界方面，设备底部导轨的有效调节行程覆盖常规同功率排风设备的安装间距范围，整体重心落在支架支撑面的几何中心区域，无需额外制作混凝土配重基础，直接通过膨胀螺栓固定在平整的水泥地面即可满足运行稳定性要求。

　　叶轮部分的叶片采用后倾式设计，适配含少量粉尘、油雾的气体输送场景，清洁模块的刮片与叶轮端面保持合理间隙，既可以有效刮除附着的垢层，又不会刮伤叶轮表面的防腐涂层。蜗壳与支架的连接采用可拆卸螺栓固定，当需要更换叶轮或维护内部清洁结构时，无需拆除整体进出风管路，仅需松开蜗壳连接螺栓即可将蜗壳沿导轨方向移出，大幅缩短维护停机时间。在实际选型适配时，可根据现场排风风量、风压需求匹配对应功率的驱动电机，支架的型材规格可根据安装高度做等强度调整，无需重新设计整体连接结构，适配不同工况下的排风系统改造需求。
