RockShox Boxxer27.5寸下坡自行车前叉设计

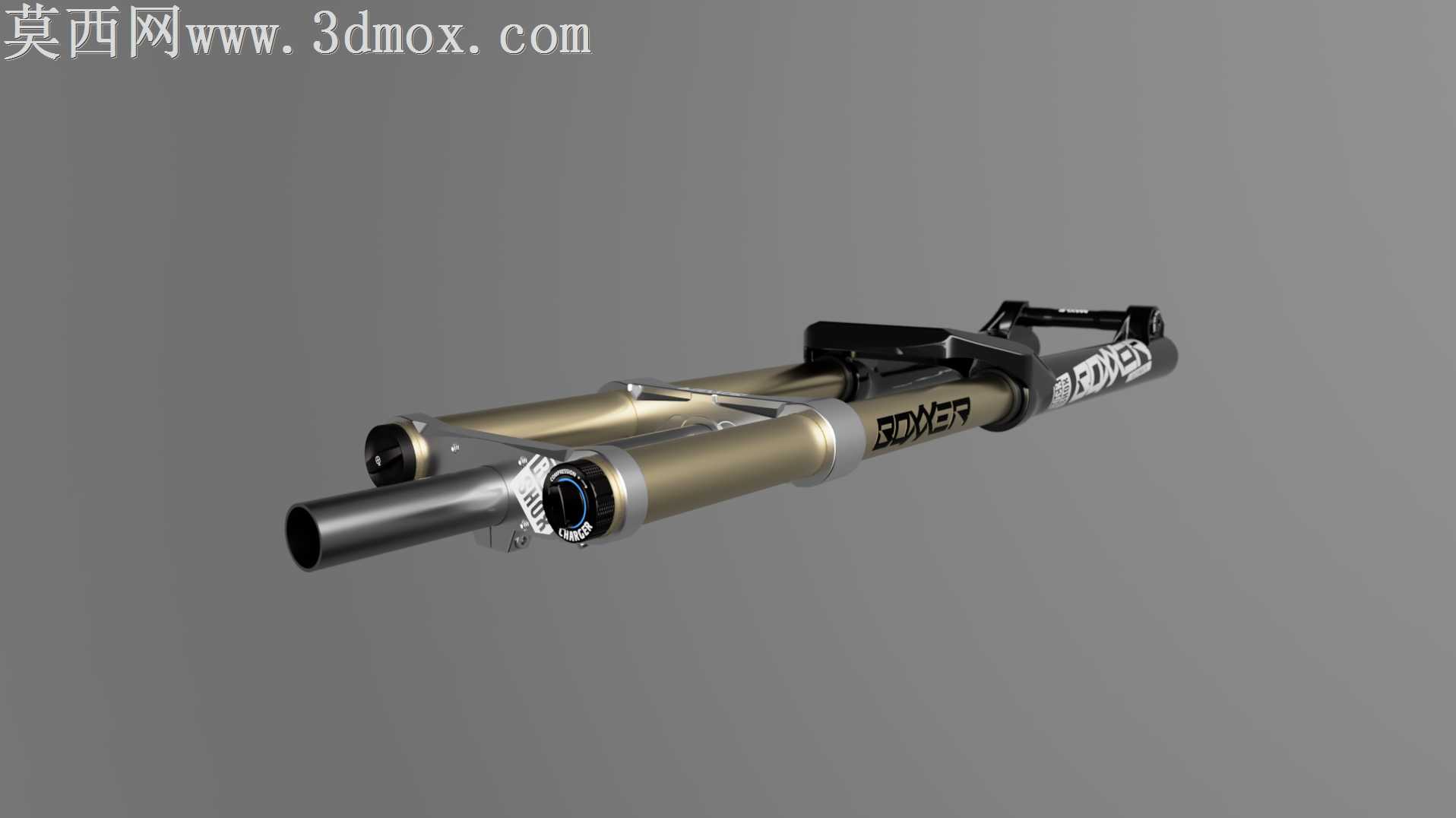

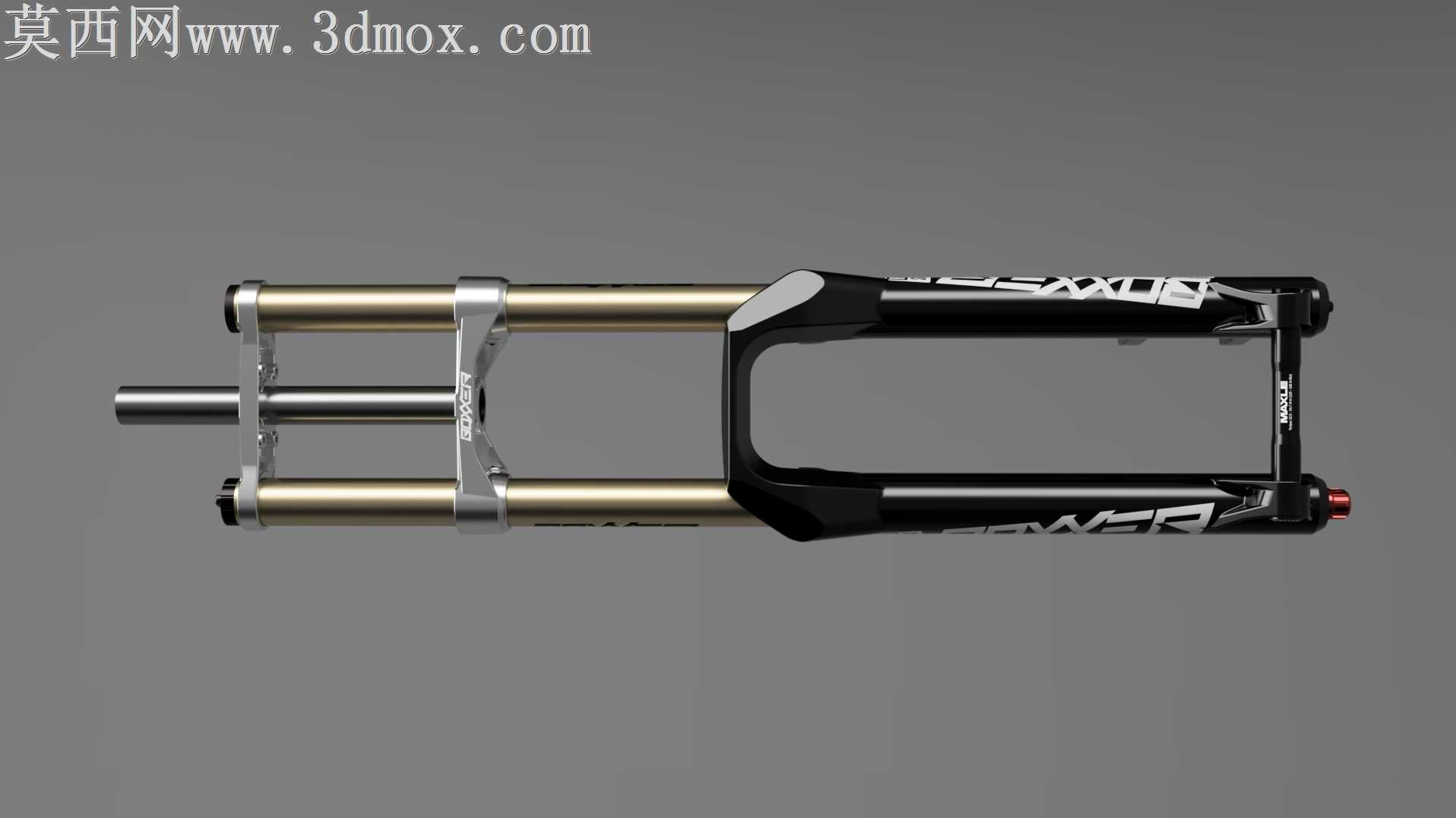

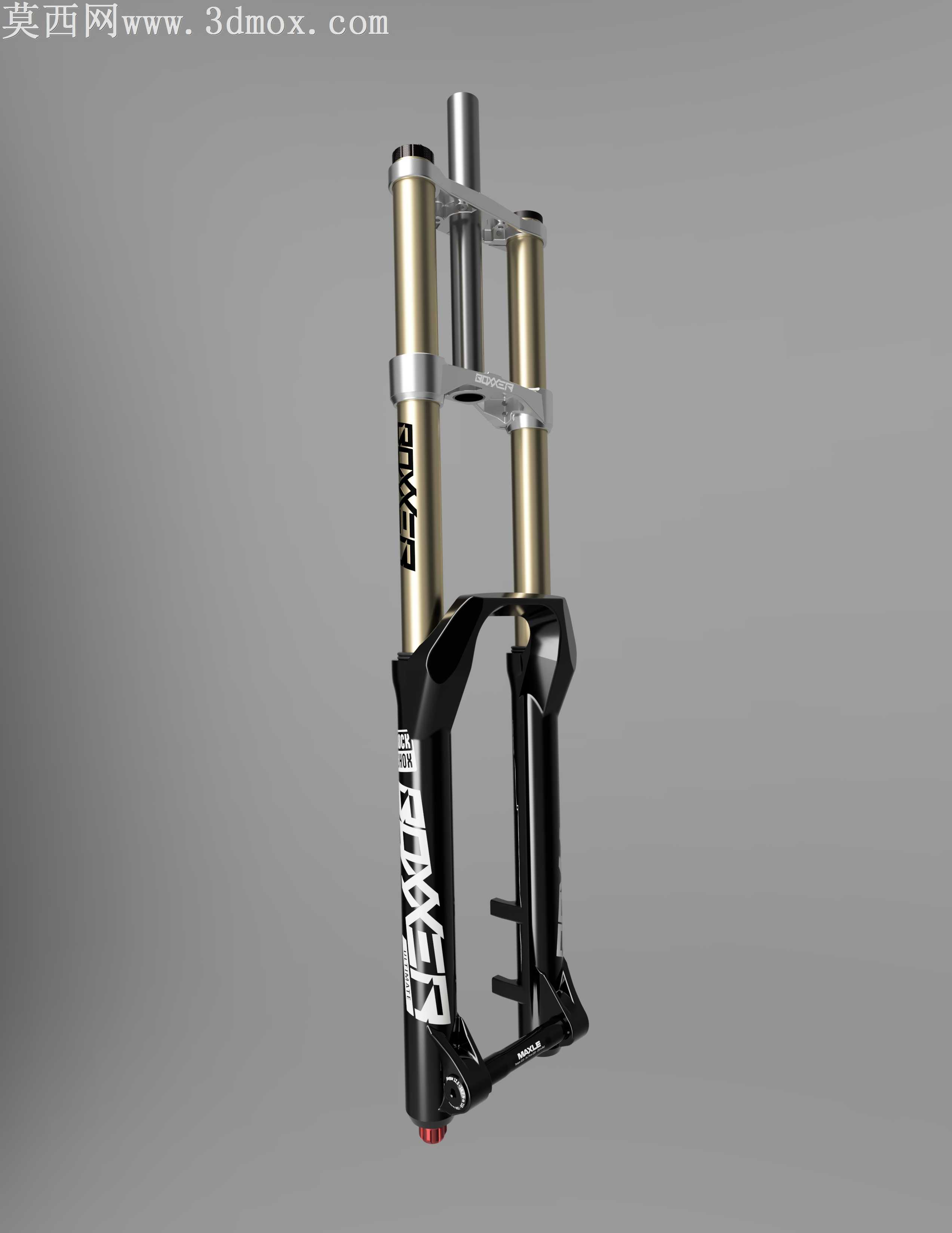

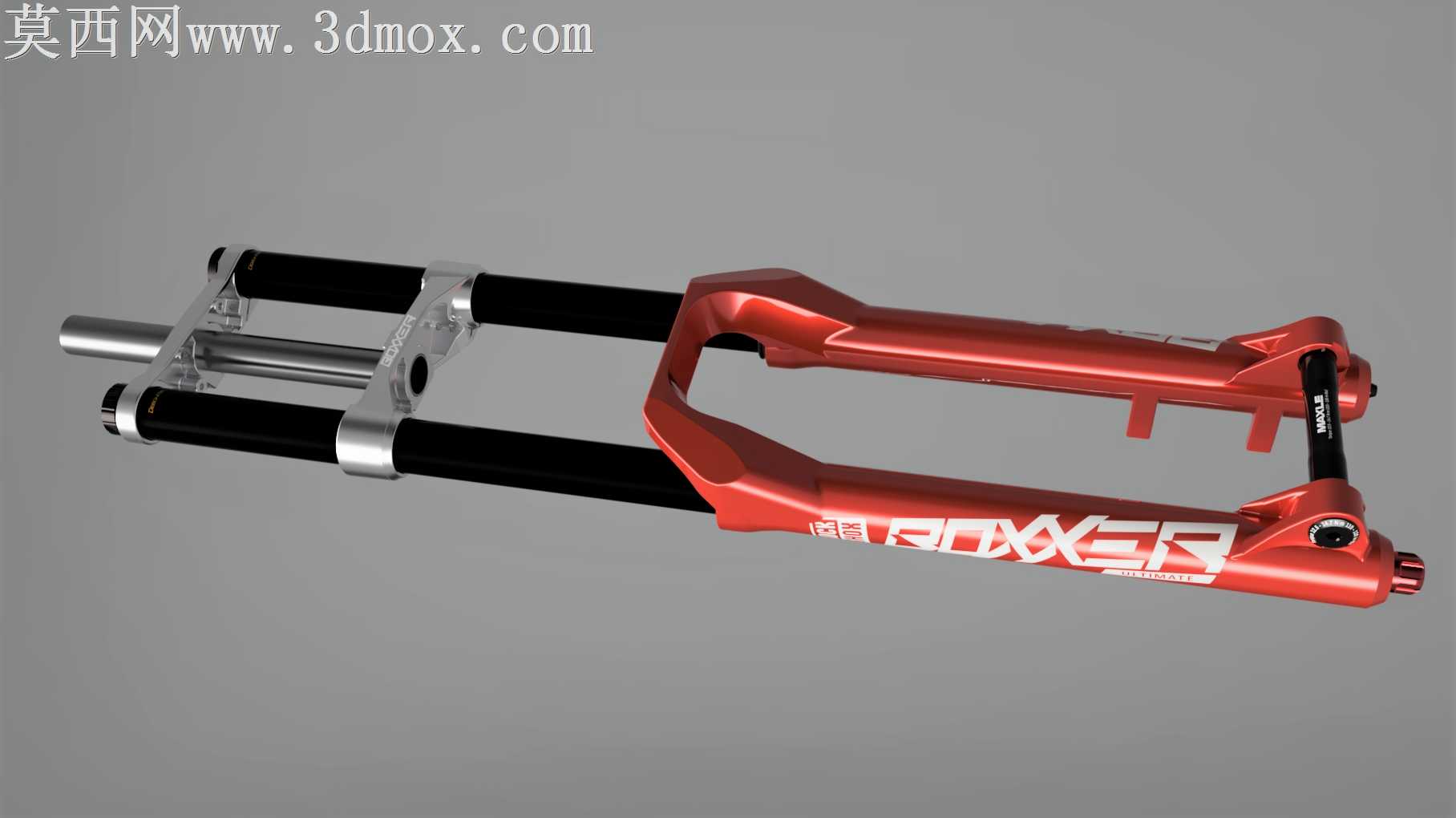

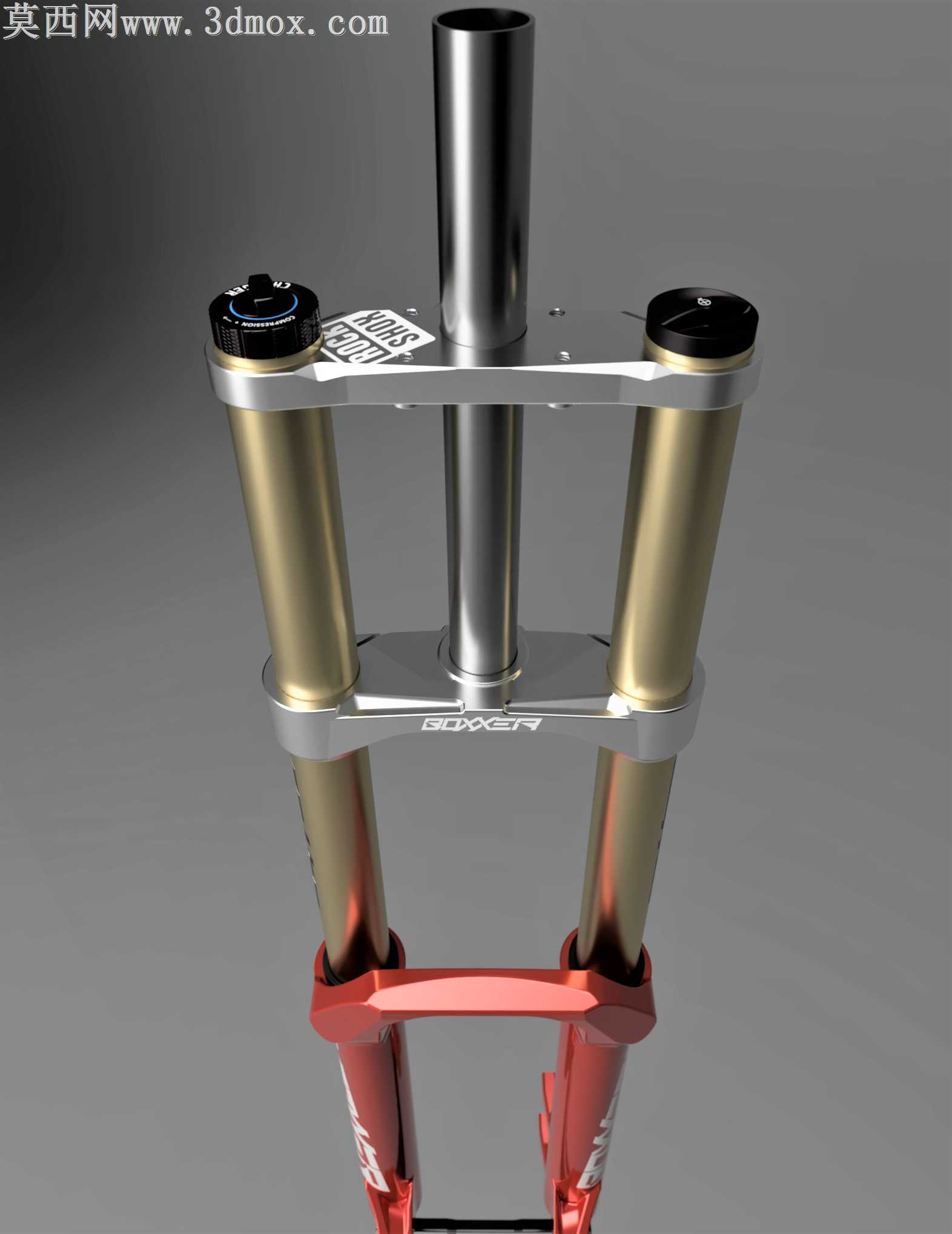

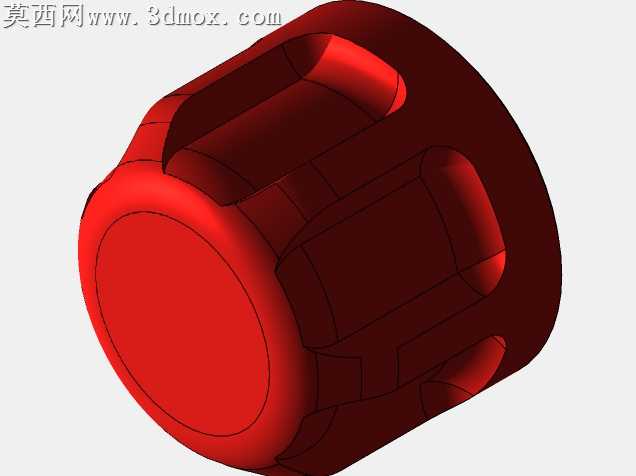

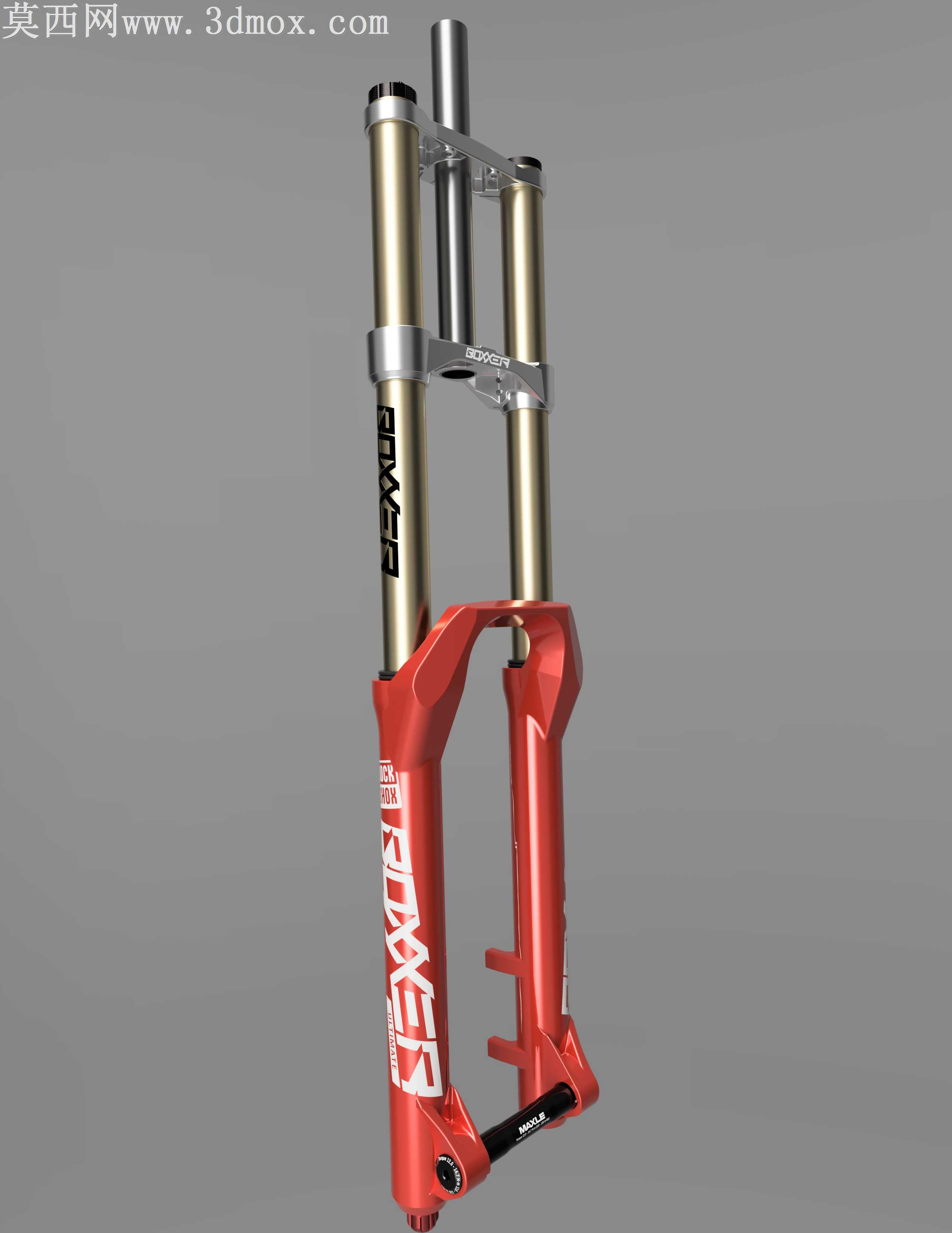

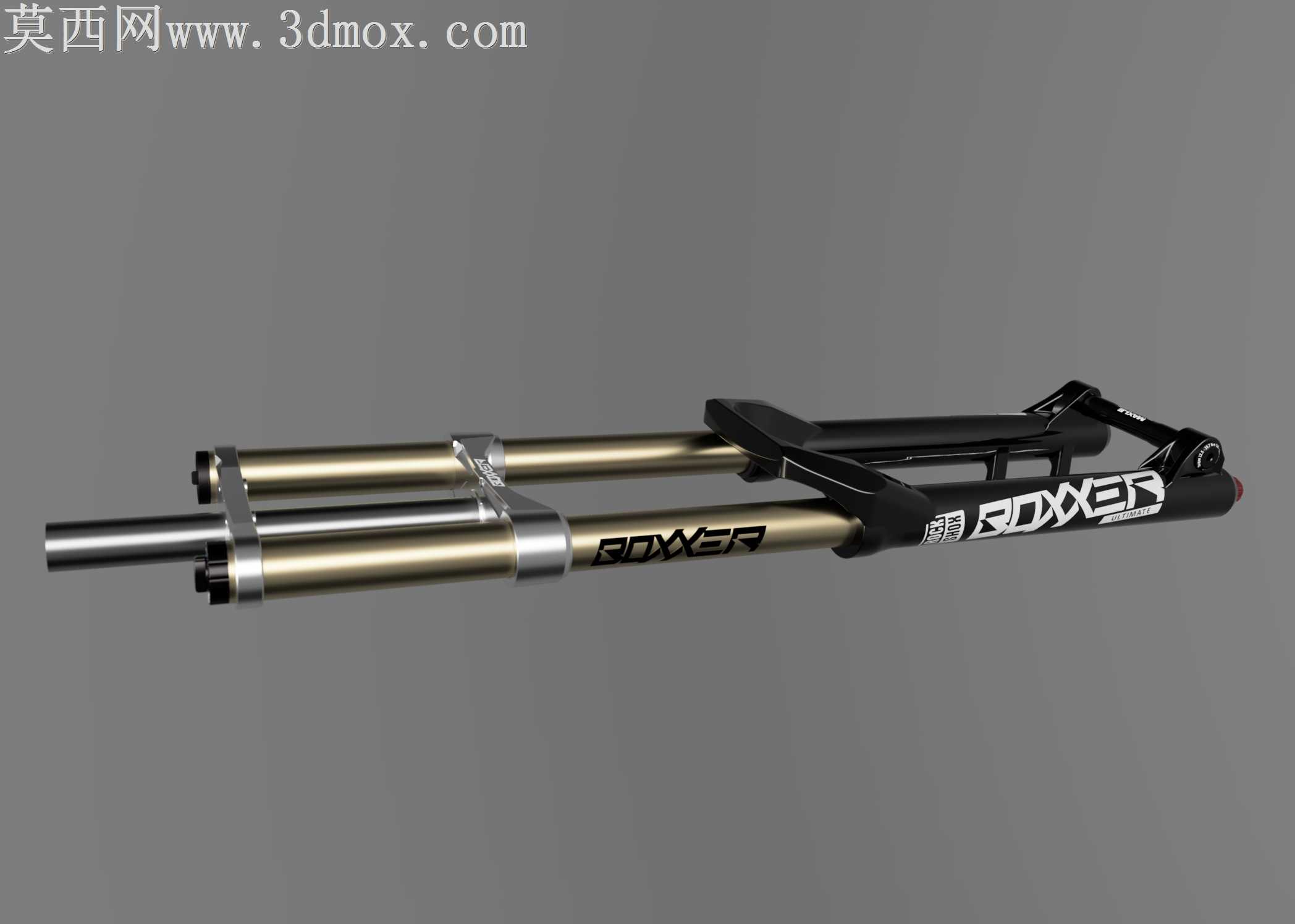

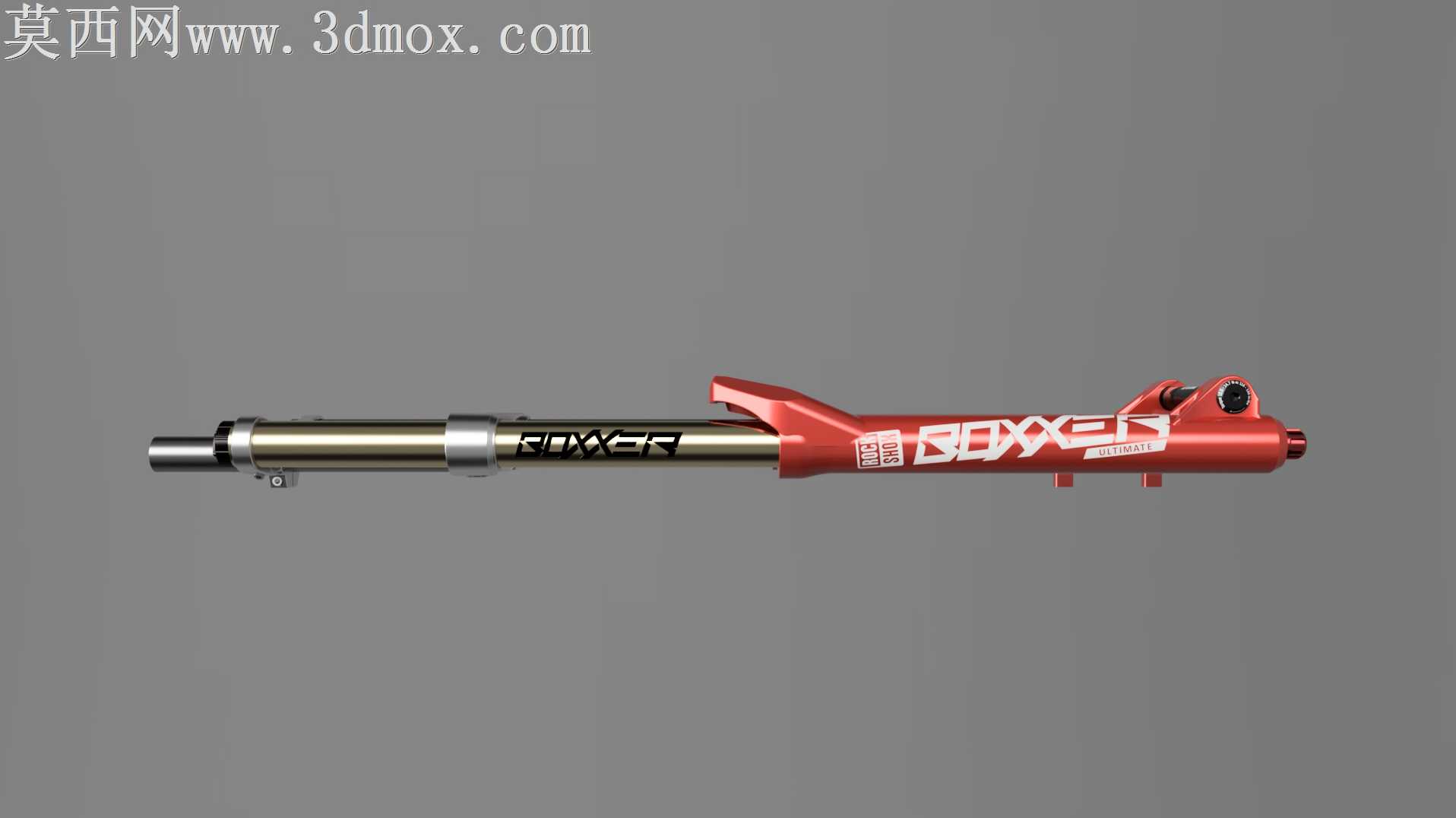

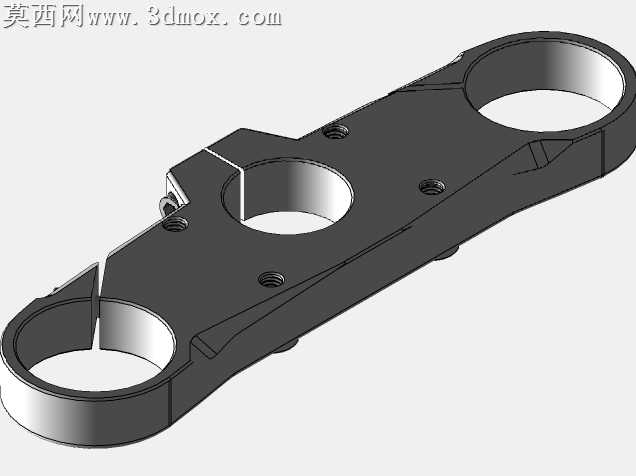

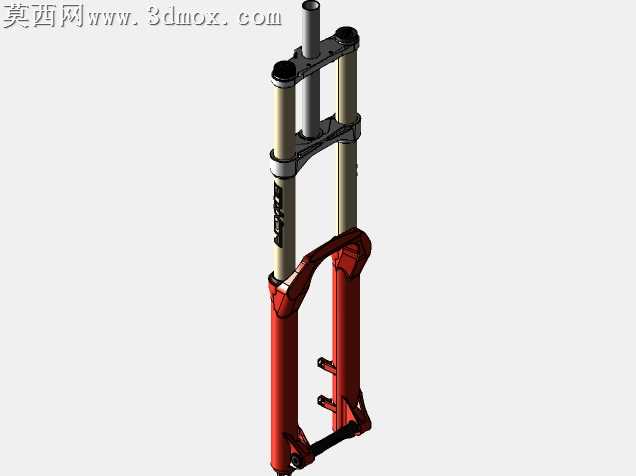

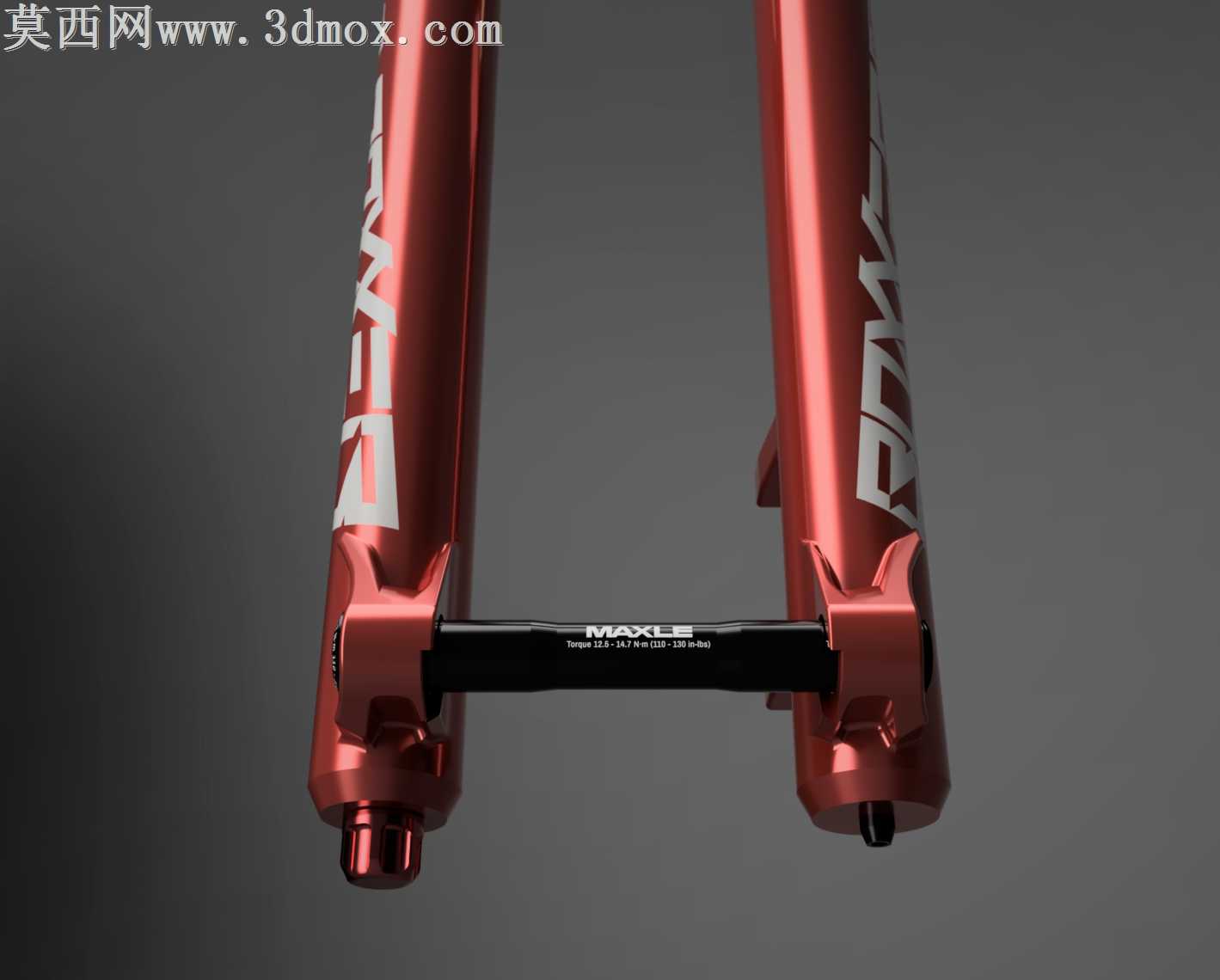

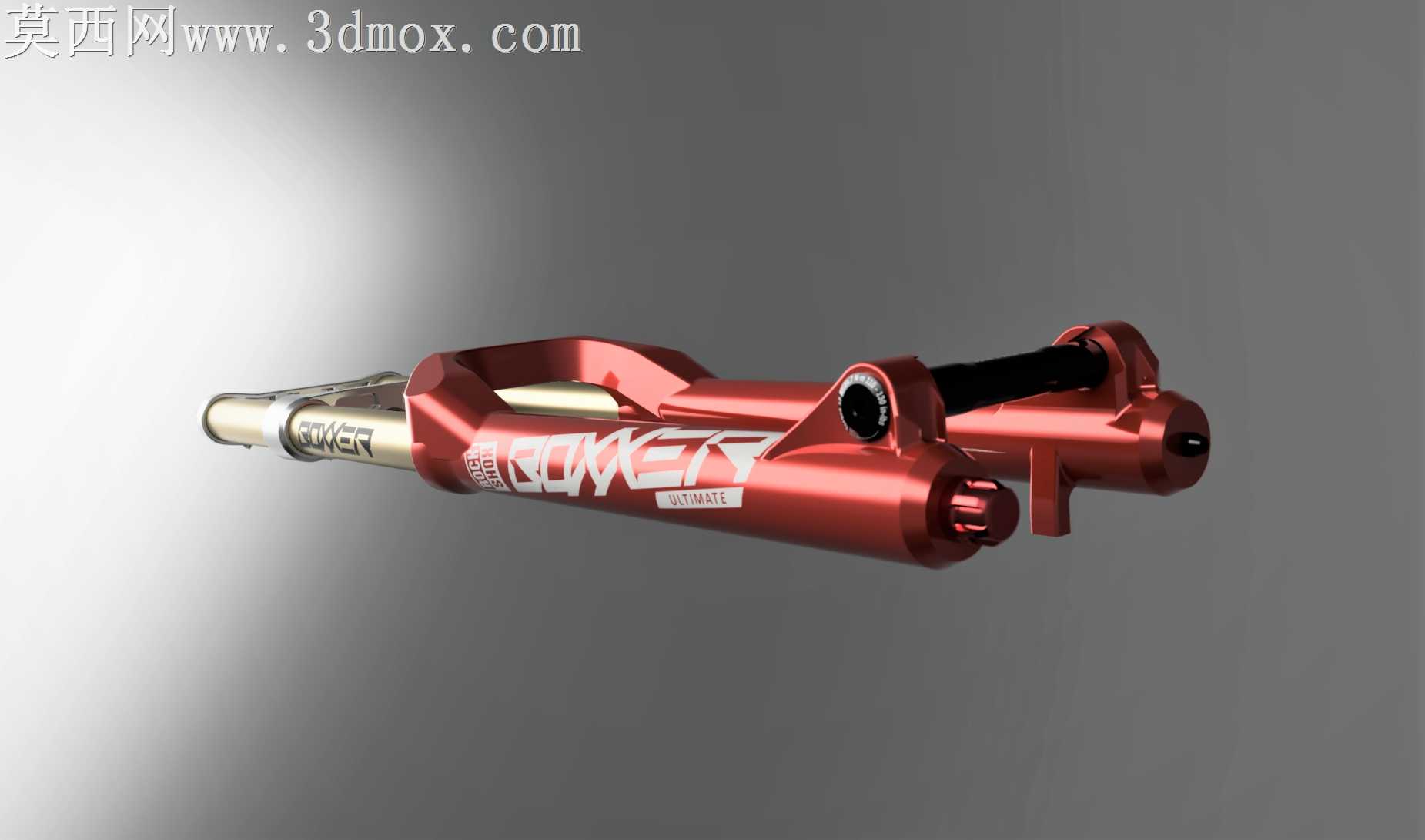

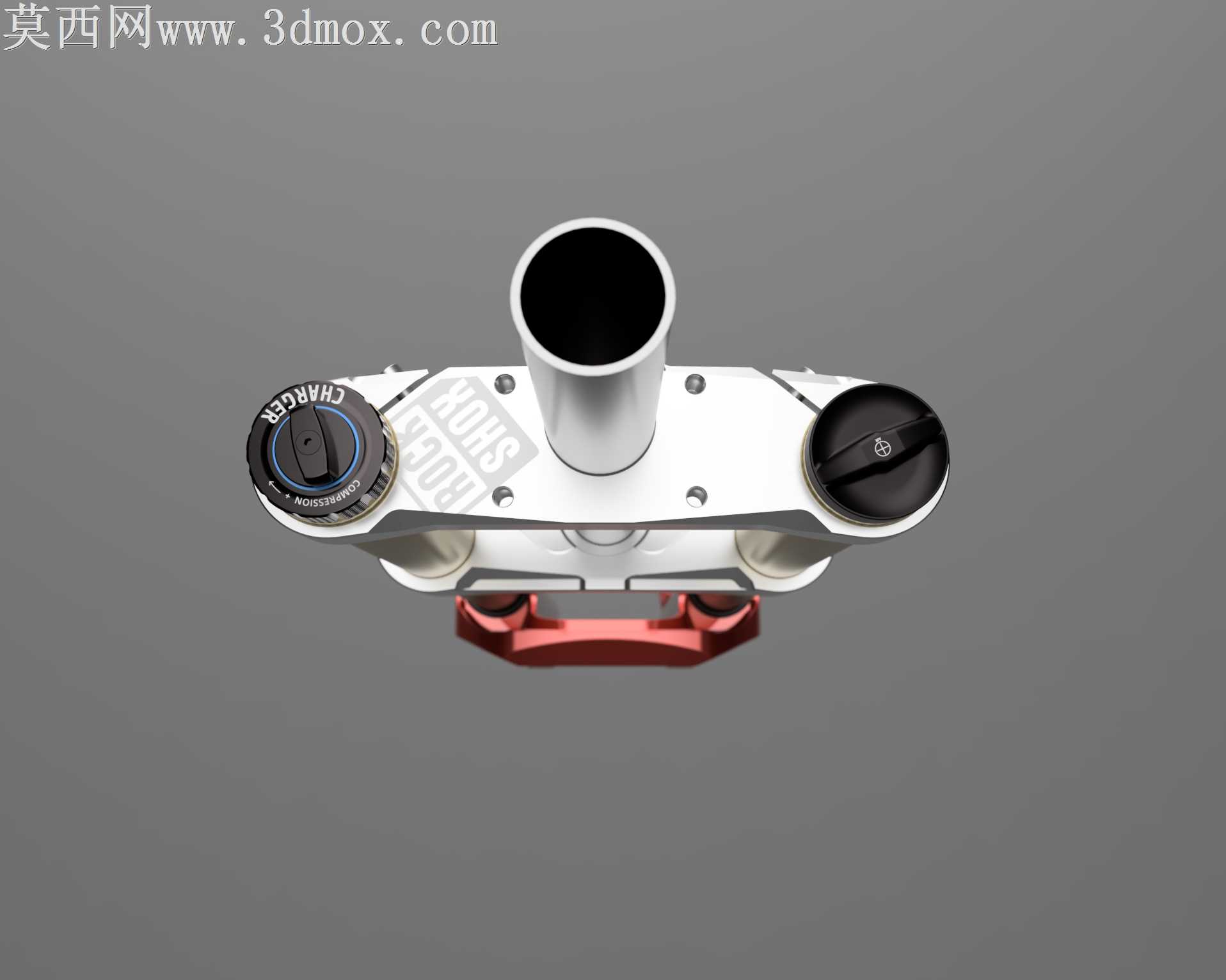

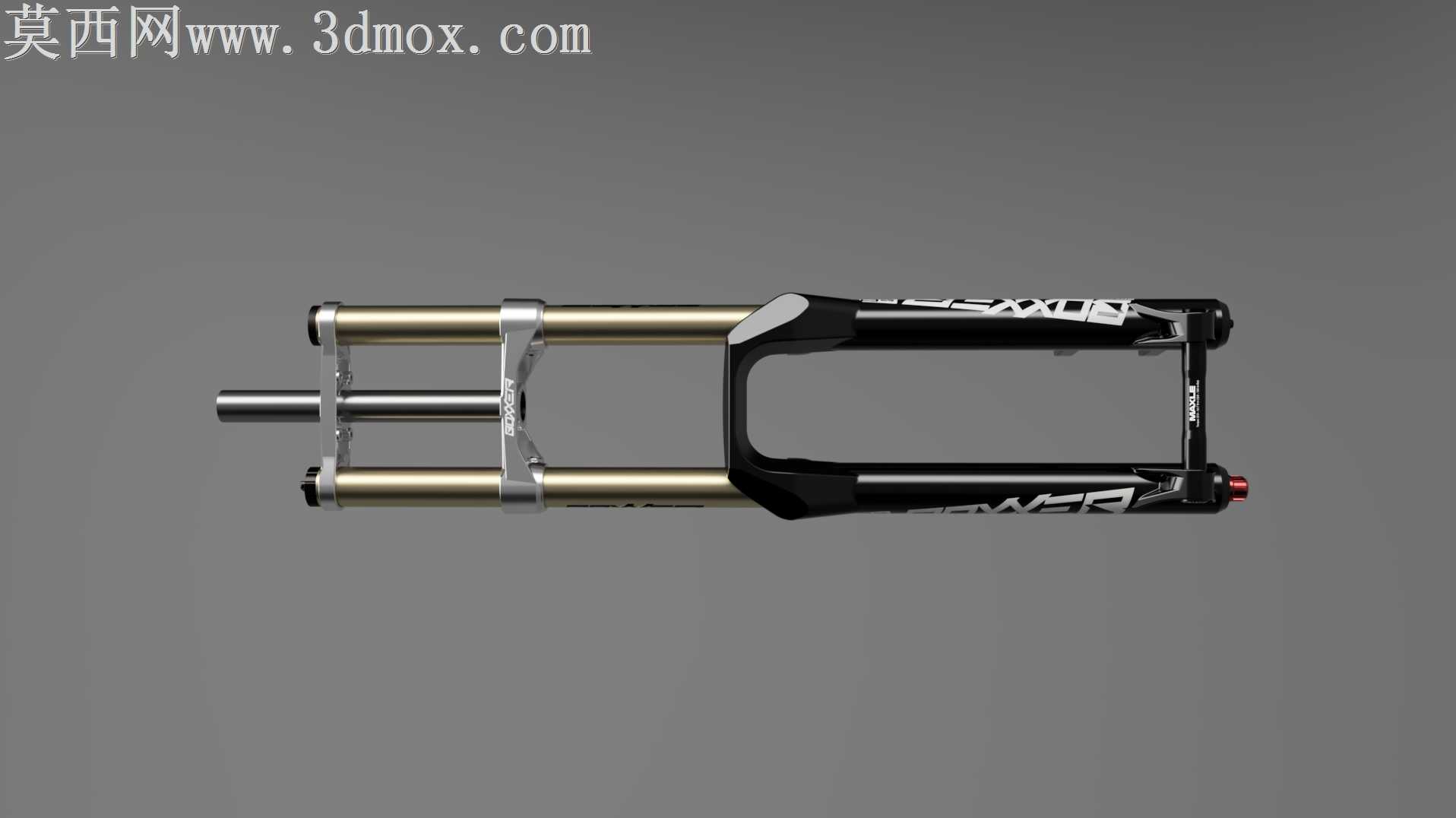

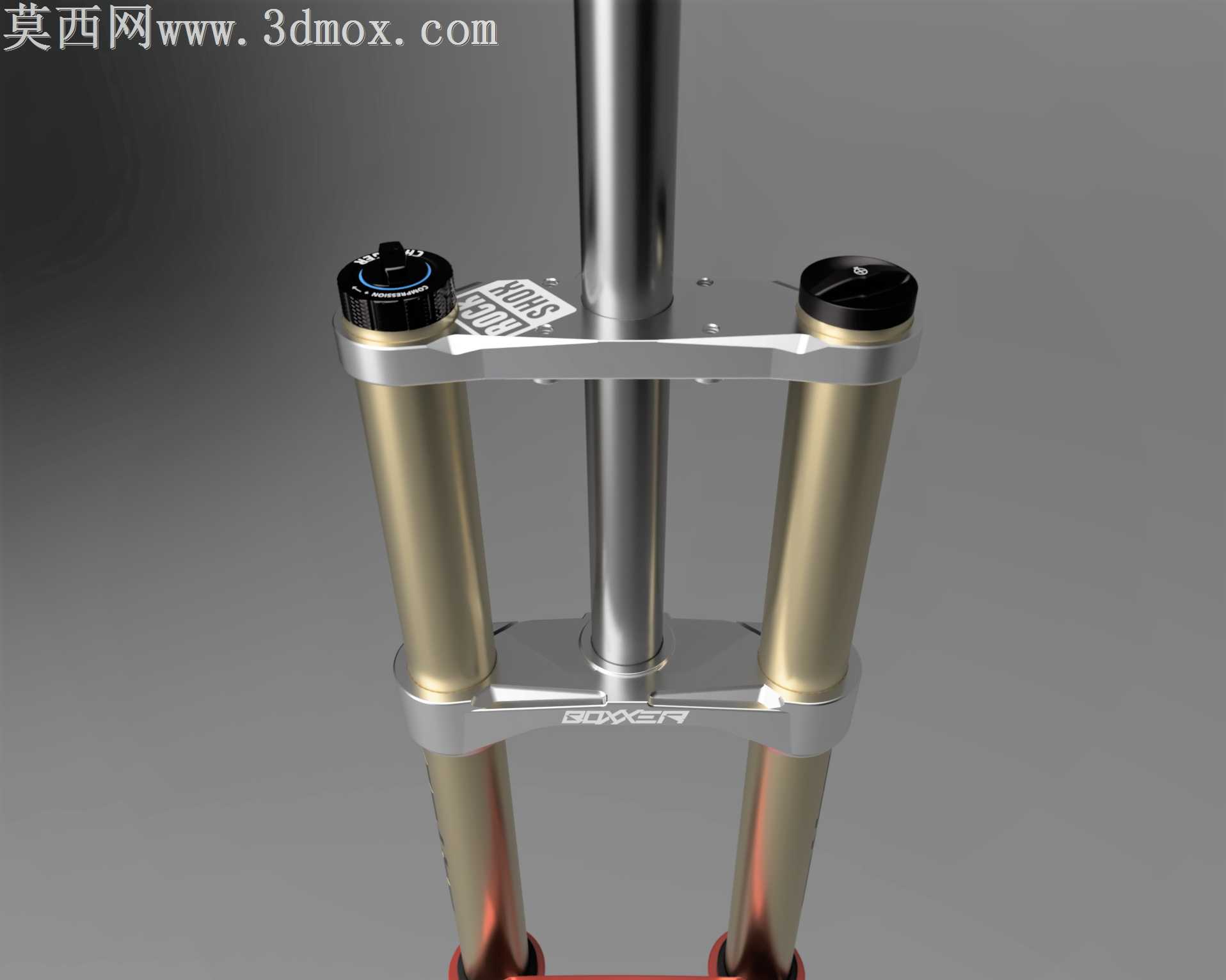

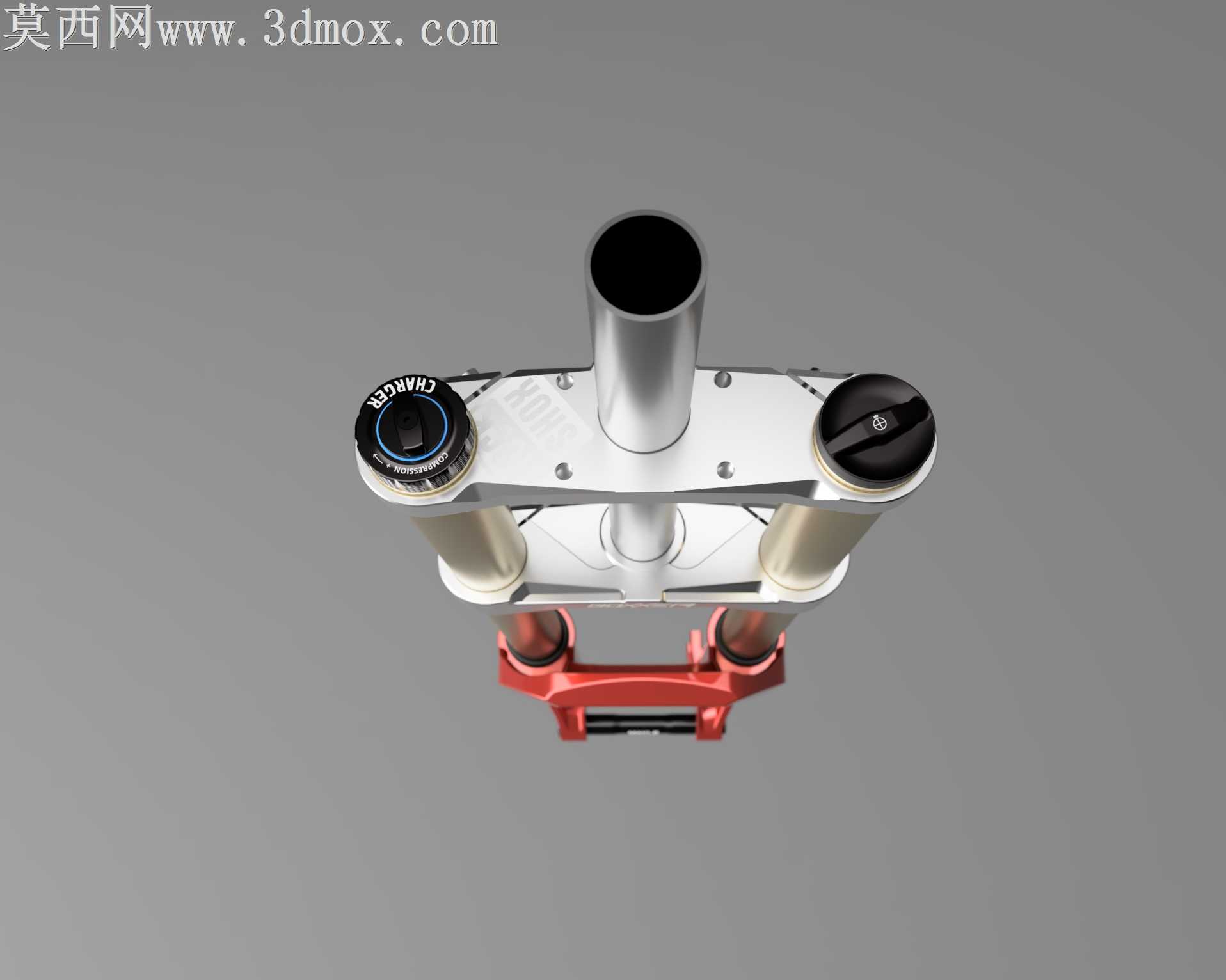

本作品为针对27.5英寸轮径下坡自行车打造的双肩避震前叉三维建模作品，建模阶段严格遵循真实产品的工程参数进行比例还原，首先通过草绘定位前叉的整体安装基准，确定转向管、肩盖、叉筒、叉脚的核心装配轴线，保证各部件同轴度符合真实安装公差要求。建模过程中对核心结构做了精细化还原：上管部分采用金属质感的金色涂装对应真实产品的阳极氧化处理层，表面还原了品牌标识的丝印纹理，肩盖部分还原了双叉筒的连接锁紧结构，预留了舵管安装的标准接口，叉筒外侧还原了行程调节、阻尼调节的外置旋钮结构，叉脚部分还原了PM8规格碟刹安装座的孔位布局，对应203mm规格碟片的安装标准，同时还原了110mm开档的直轴安装位，适配20*110mm规格的桶轴结构，叉脚底部还原了快拆桶轴的锁紧卡位结构。材质渲染阶段针对不同部件做了区分处理：金属内管采用高反光的拉丝金属材质，还原铝合金阳极氧化后的细腻金属光泽，外管叉筒部分采用哑光黑色工程塑料搭配局部亮面品牌logo的材质组合，还原碳纤维或高强度工程塑料外壳的质感，金属连接件部分采用磨砂银灰色金属材质，还原铸铝部件的表面肌理，底部调节旋钮采用红色点缀的橡胶质感材质，还原真实产品的操作部件视觉特征。结构设计上完整还原了200mm长行程的避震结构布局，转向管部分还原了28.6mm上径、35mm下径的锥形管规格，转向管长度设置为265mm，偏移量设置为46mm，叉肩到叉脚顶部的距离设置为581mm，完全匹配真实下坡车前叉的安装尺寸，同时还原了上锁锁紧螺母的110mm安装位尺寸，最大转子安装位预留220mm的兼容空间，保证模型可直接用于整车装配模拟、产品展示或结构改装参考。建模过程中对所有装配间隙做了合理预留，各活动部件的相对位置符合真实前叉的运动逻辑，既保证了外观的高度还原，也兼顾了结构参数的工程准确性，可用于骑行产品展示、配件设计参考、整车装配校验等多种场景。
