台式机CPU轴流散热风扇三维结构设计

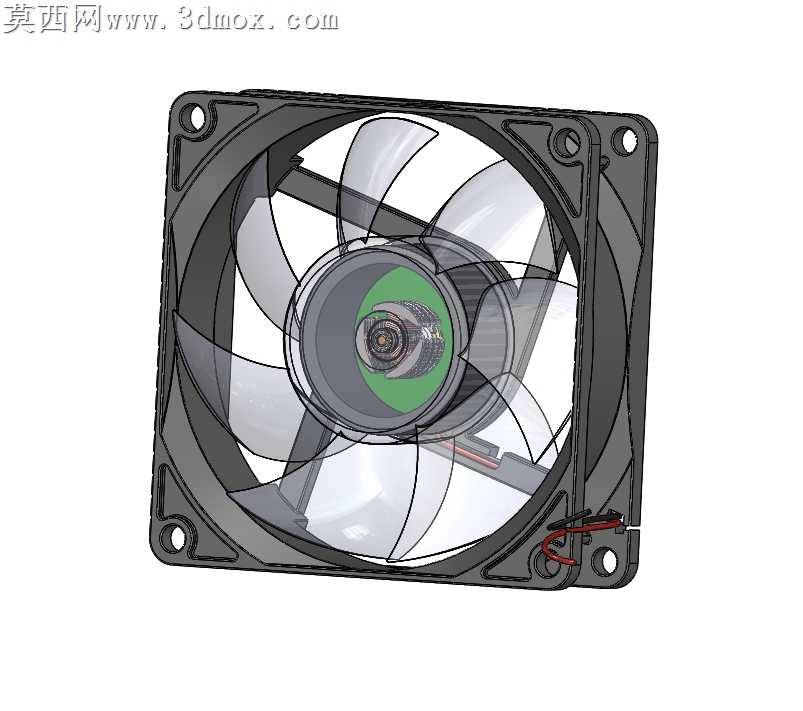

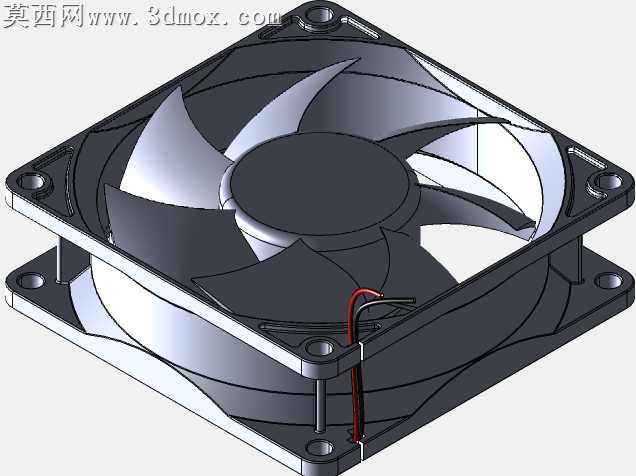

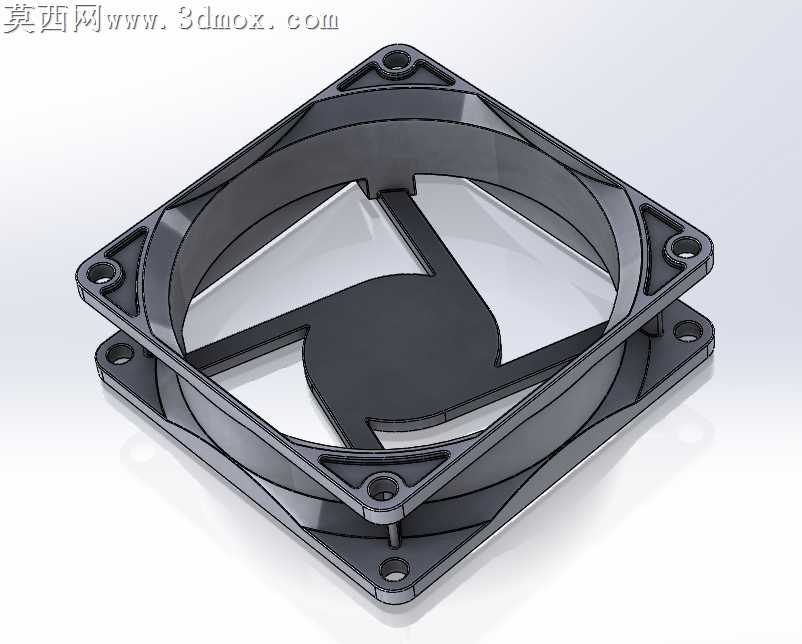

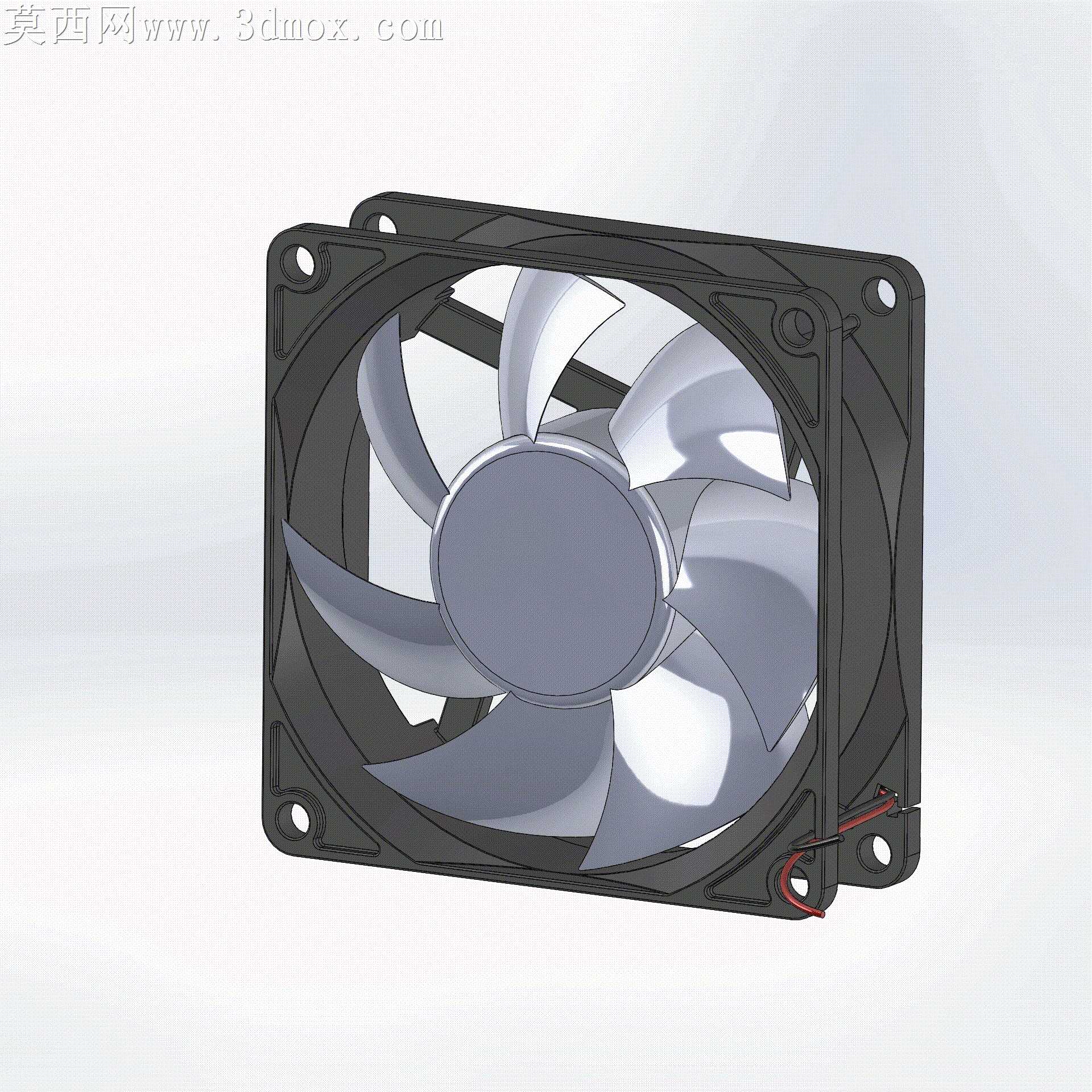

本作品为台式电脑CPU散热用轴流风扇的三维结构设计，建模过程中先从整体框架入手，先绘制风扇外框的方形安装基准，精准定位四个角的安装孔位，孔位尺寸符合标准PC风扇的安装规范，外框边缘做了加强筋结构设计，既保证框架结构强度，又能控制整体重量避免用料冗余。扇叶部分采用三维曲面构建，每一片扇叶都经过曲面曲率调整，兼顾送风效率与转动时的动平衡性能，扇叶与中心轮毂做顺滑过渡连接，避免应力集中问题，轮毂内部预留了电机安装的腔体空间，腔体尺寸匹配常规直流无刷电机的装配规格，同时设计了走线槽位，方便供电线材从框体边缘引出，避免线材干涉扇叶转动。建模过程中综合运用了放样凸台、扫掠凸台命令来构建扇叶的复杂曲面，通过三维曲线绘制扇叶的截面轮廓与扭转路径，再通过弯曲命令调整扇叶的安装倾角，利用图案阵列命令完成多片扇叶的圆周均布，保证每片扇叶的角度、尺寸完全一致，满足动平衡要求。材质设置上，外框与扇叶采用哑光黑色硬质塑料材质，模拟常见的PBT或ABS工程塑料质感，轮毂中心做了亮面质感区分，还原真实产品的外观细节，供电线材采用红黑双色的软质橡胶材质表现，还原线材的柔韧质感。结构设计上充分考虑实际装配逻辑，外框内侧做了承托结构用于固定内部电机，扇叶与外框内壁预留了合理的转动间隙，既避免转动剐蹭，又能减少漏风提升送风效率，四个安装孔位内嵌金属衬套的结构预留，方便用户安装螺丝时不会撑裂塑料外框，整体结构完全还原市售标准PC散热风扇的真实结构，可用于散热结构教学、产品结构验证、电脑装机模拟等场景，模型的各部件均做了独立结构拆分，方便后续进行装配干涉检查、运动仿真模拟，验证扇叶转动过程中的间隙合理性，也可在此基础上拓展修改扇叶数量、框体尺寸，衍生出不同规格的散热风扇模型。
