弧形剖分式齿轮箱防护壳体结构设计

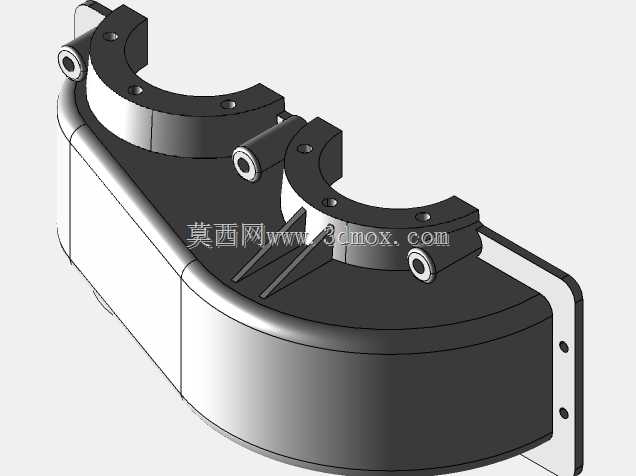

　　底座安装孔的形位公差直接决定了传动轴的平行度、齿轮啮合的侧隙与接触斑点精度，一旦壳体的安装基准面加工精度不足，很容易出现齿轮偏载、运转异响、轴承早期发热失效的问题。这款壳体采用上下剖分的弧形结构设计，上半部分为大曲率的弧形罩体，这种弧形轮廓并非单纯的外观造型选择，而是基于内部齿轮的回转外径做的最小包络设计，在完全罩住大齿轮齿顶圆的前提下，尽可能压缩壳体的外部轮廓尺寸，减少不必要的材料占用，同时弧形的外壁结构相比直角方壳拥有更好的结构刚度，在承受传动振动、内部润滑压力的时候，不容易出现薄壁共振或者应力集中开裂的问题。下半部分的安装底座带有多个固定通孔，用于将整个齿轮箱组件锁紧在设备的安装机架上，在工业传动系统的布局中，齿轮箱壳体是承担传动副防护、润滑密封、安装基准定位的核心承载构件，这款弧形剖分式的齿轮箱壳体，主要适配平行轴布置的闭式齿轮传动场景，常见于输送线驱动单元、小型设备动力头、农业机械传动模组这类对安装空间有紧凑要求的工况中。从实际使用场景来看，这类壳体需要同时兼顾几个核心功能：首先是为内部啮合的齿轮、传动轴、轴承组件提供封闭的安装腔体，避免外界粉尘、切削碎屑、水汽侵入传动啮合区域，防止磨粒磨损加速齿轮副失效，同时腔体内部可以存储润滑脂或者润滑油，为持续运转的齿轮啮合面、轴承滚动体提供润滑介质的容纳空间，避免润滑介质泄漏。其次是作为传动组件的安装基准，壳体上的轴承安装孔位、

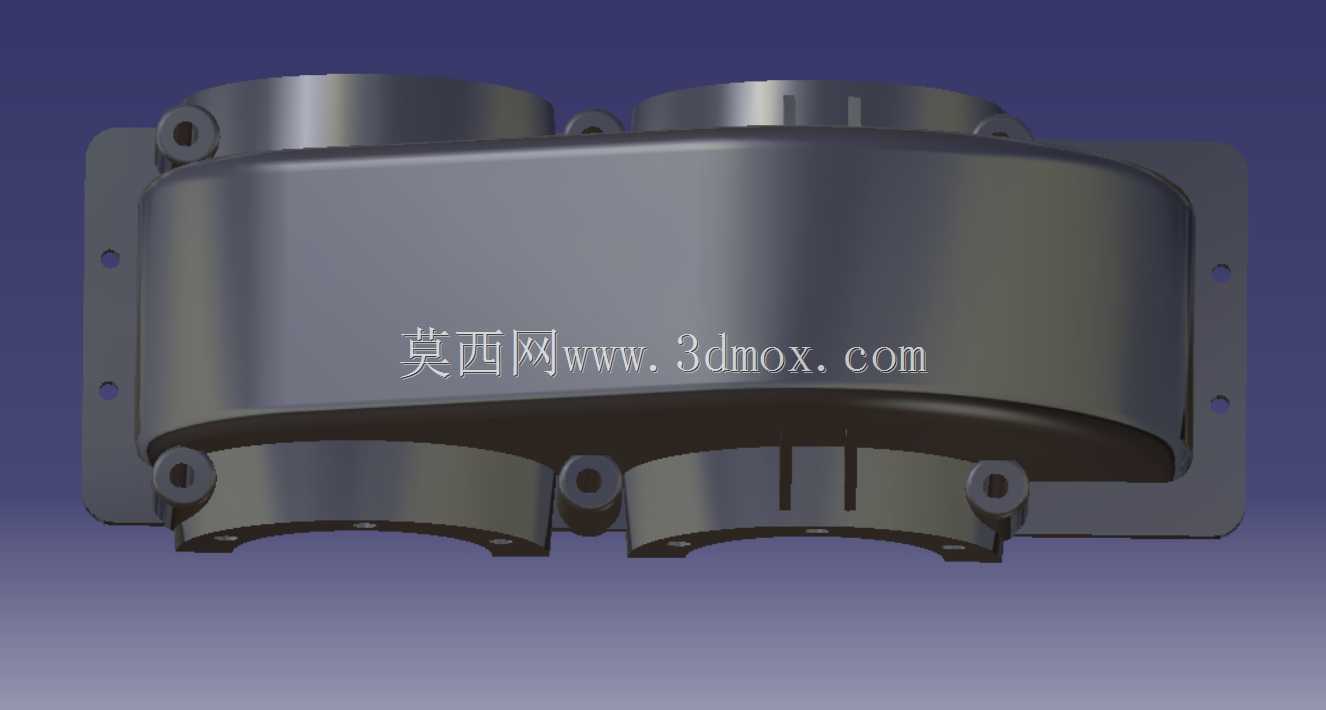

　　底座与弧形罩体的结合面采用精加工的剖分法兰结构，法兰边上布置有多个螺栓锁紧孔，装配时可以在结合面涂覆密封胶或者加装密封垫片，避免腔体内部的润滑油从剖分面渗漏，同时这种剖分结构也极大方便了后期的设备维护，不需要完全拆卸整个齿轮箱与动力端的连接，只需要拆开上半部分的罩体，就可以直接检查内部齿轮的磨损情况、更换润滑脂、调整轴承间隙，相比整体式的筒状壳体，维护效率提升非常明显。在设计思路上，壳体的轴承安装位做了加厚的凸台结构，因为轴承位是整个壳体受力最集中的区域，传动轴运转时的径向力、齿轮啮合的轴向分力都会直接传递到轴承位的孔壁上，如果这个位置的壁厚不足，长期受交变载荷作用很容易出现孔位变形，导致轴承外圈跑圈、轴系同轴度超差。

　　在安装边界方面，这款壳体的底座安装孔采用对称布置的设计，适配常见的安装中心距规格，底座的底面为精加工的平面，可以保证安装时与机架面完全贴合，不会出现安装倾斜导致的轴系不对中问题；壳体两端的轴承孔为同轴设计，孔位的止口尺寸适配标准系列的深沟球轴承或者圆锥滚子轴承，不需要额外做定制改装就可以直接选用标准轴承配件，降低备件采购成本。实际应用中，这类壳体还需要考虑运转时的散热需求，弧形的外壁相比方正壳体拥有更大的散热面积，齿轮啮合产生的热量可以通过壳体壁面更快散发到外界空气中，避免腔体内部温度过高导致润滑脂氧化失效。另外，壳体上预留的多个安装凸台，还可以根据实际使用需求加装油位观察塞、透气塞、放油螺塞等附件，满足不同工况下的使用需求，

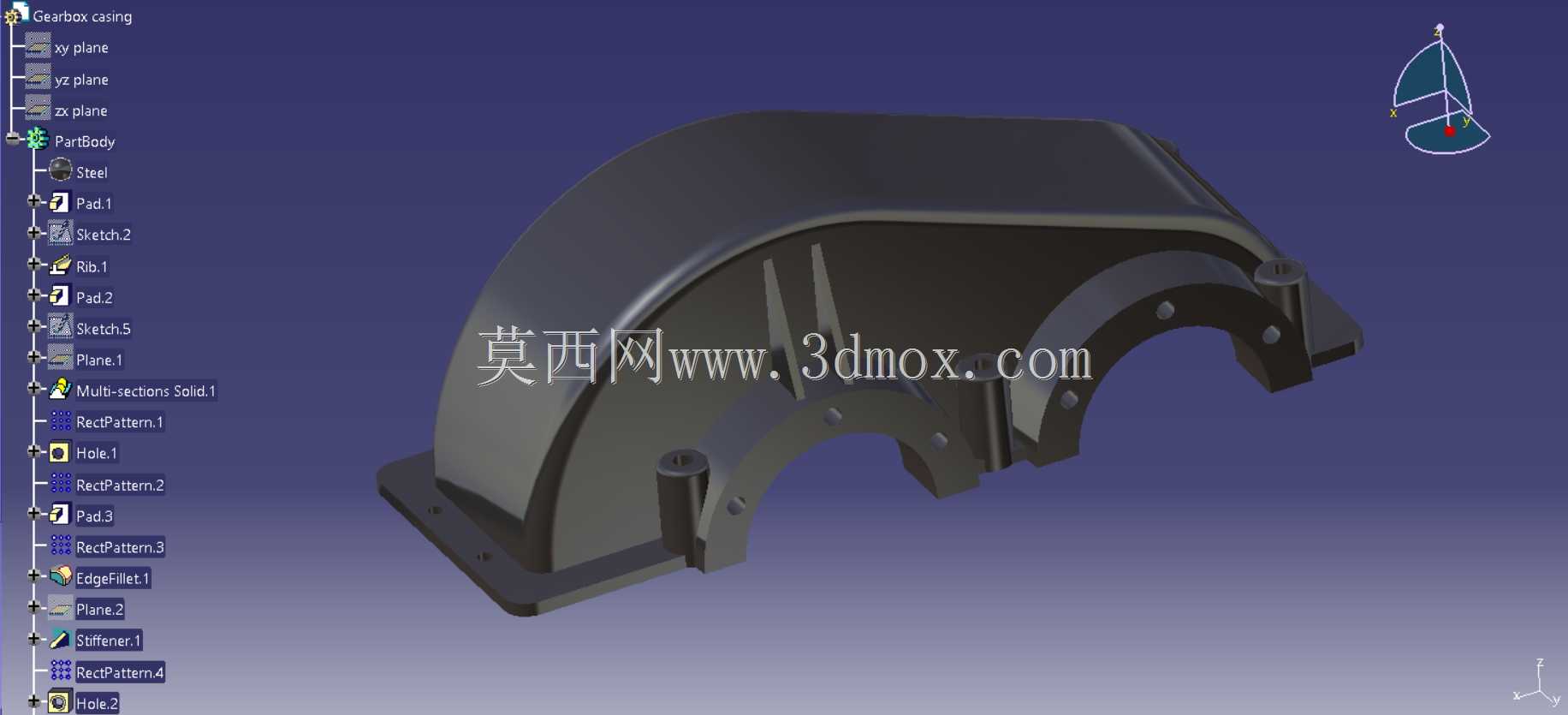

　　比如在高转速连续运转的场景下加装透气塞平衡腔体内外压力，避免油封因为内部压力过高出现渗漏，在需要定期更换润滑油的场景下可以在底部凸台加装放油阀，简化维护操作。从结构建模的角度来看，这类壳体的建模需要重点关注几个核心尺寸的校验：首先是内部腔体与齿轮齿顶圆的安全间隙，间隙过小容易出现齿轮运转时蹭到壳体内壁，间隙过大则会造成不必要的空间浪费，增加整体重量；其次是剖分面的位置选择，要保证剖分面刚好通过两个传动轴的中心连线，这样拆开上盖之后可以直接将整个轴系组件从下半部分的基座中吊出，不需要额外拆卸轴承端盖等零件；还有就是各个安装孔的位置度公差，尤其是轴承孔的同轴度、底座安装孔与轴承孔的平行度，这些形位公差直接决定了整个齿轮箱的装配精度和运转寿命，建模时需要提前预留好加工余量和公差配合的间隙，避免后续加工装配时出现干涉问题。
