带螺栓组的刚性法兰联轴器结构设计

　　在常规工业传动系统的轴系对接场景里，这类带六组螺栓螺母的刚性法兰联轴器，是中小扭矩同轴传动场景里应用极广的联接部件，常见于输送线辊道驱动、小型泵组动力输出、普通机床进给轴传动这类对轴系对中精度有一定要求、传动载荷平稳无强冲击的工况中。和弹性联轴器不同，这类刚性法兰结构没有缓冲吸能的弹性元件，完全依靠法兰结合面的摩擦力与螺栓的抗剪能力传递扭矩，因此对安装时的两轴同轴度要求更高，但胜在结构简单、传动无间隙、维护成本低，在转速不超过3000rpm、载荷波动小的传动场景里可靠性表现十分突出。

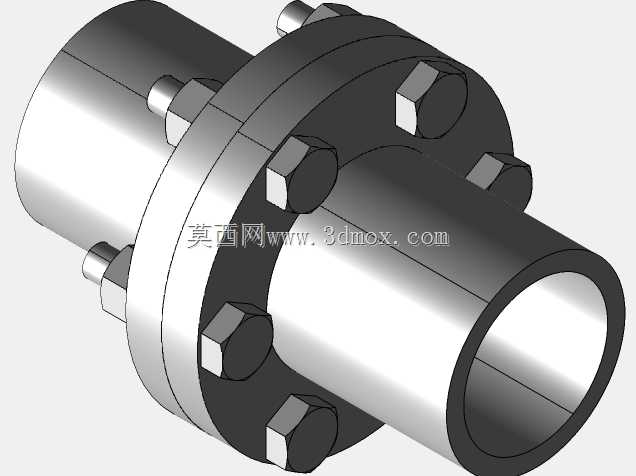

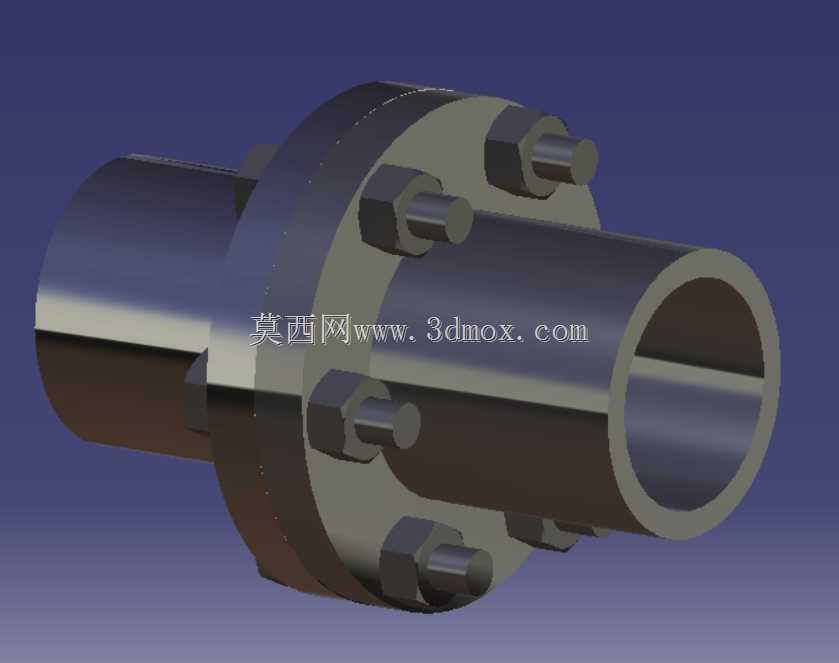

　　从结构设计逻辑来看，这个联轴器采用两个带毂的法兰盘分别套装在两根待对接的轴端，法兰毂位置设计有足够的轴向长度来保证和轴的配合接触面积，通常轴和毂之间会采用平键联接来传递周向扭矩，避免轴和法兰毂之间出现相对转动。两个法兰盘的对接端面加工有定位止口，安装时依靠止口的配合来快速实现两轴的初步对中，能大幅降低现场安装的找正难度，止口的配合公差一般选用H7/h6的间隙配合，既保证定位精度，又不会给装配造成额外阻碍。法兰盘沿圆周方向均匀布置了六组螺栓联接副，螺栓穿入法兰的通孔后，另一端用六角螺母锁紧，为了增大螺母和法兰端面的接触面积、避免锁紧时压伤法兰表面，螺母下方通常会配套平垫，部分有防松需求的场景还会增加弹簧垫圈或者采用防松螺母。六组螺栓沿圆周均布的设计，能让法兰结合面的压紧力分布更均匀，传递扭矩时每个螺栓承受的载荷一致性更好，避免局部螺栓过载断裂的问题。

　　从安装边界来看，这类联轴器的径向尺寸主要由法兰盘外径决定，设计时需要预留足够的径向安装空间，保证螺栓拆装时扳手有足够的操作空间，不会和周边的设备机架、护罩产生干涉。轴向尺寸则由两个法兰毂的长度加上法兰盘本身的厚度决定，安装前需要核算两根轴的轴端伸出长度，保证轴插入法兰毂后能顶到或者接近法兰盘的内侧端面，避免轴伸长度不足导致键的接触长度不够，或者轴伸过长导致两个法兰对接时出现轴端顶死的问题。设计法兰盘上的螺栓通孔时，孔径会比螺栓大1到2毫米，一方面是降低螺栓穿入的难度，另一方面也能在安装时提供微小的调整量，补偿两轴之间极小的径向偏移，但这个偏移量不能过大，否则会导致螺栓承受额外的弯曲载荷，大幅缩短使用寿命。

　　在实际选型应用时，需要根据传递的额定扭矩、轴的直径来匹配对应的法兰尺寸，螺栓的规格和数量也要和传递扭矩匹配，不能随意减少螺栓数量或者换用更小规格的螺栓，否则容易出现传动过程中螺栓断裂、法兰盘错位的设备事故。日常维护时只需要定期检查螺母的锁紧状态，尤其是设备启动初期的前一百小时运行后，要复紧一遍螺母，避免因为结合面磨合导致预紧力下降。和其他类型的联轴器相比，这种结构的法兰联轴器没有易损的弹性元件，只要安装对中符合要求、螺栓预紧力足够，使用寿命基本和主机的大修周期一致，不需要频繁更换备件，非常适合用在长期连续运行、维护空间有限的传动工位。建模过程中需要重点保证法兰止口的同轴度、螺栓孔的位置度，还有键槽的对称度，这些形位公差会直接影响实际安装的顺畅度和传动的稳定性，如果螺栓孔的位置度误差过大，会出现螺栓穿不进去、或者强行穿入后法兰结合面存在间隙的问题，高速运转时就会产生异常振动。
