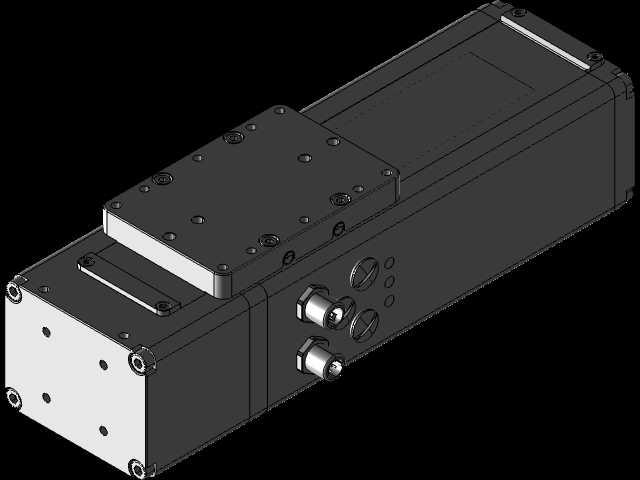

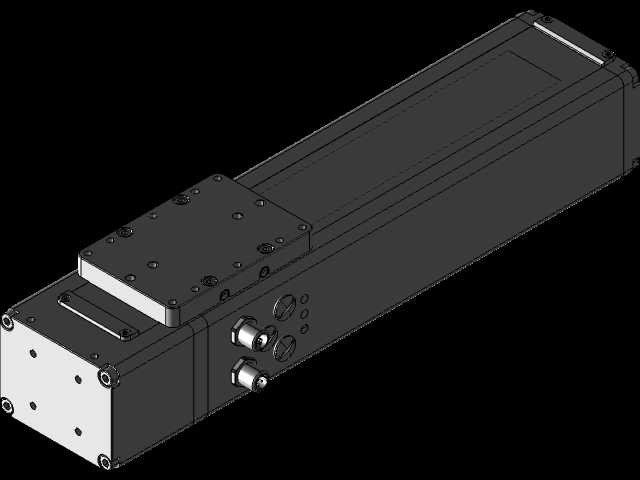

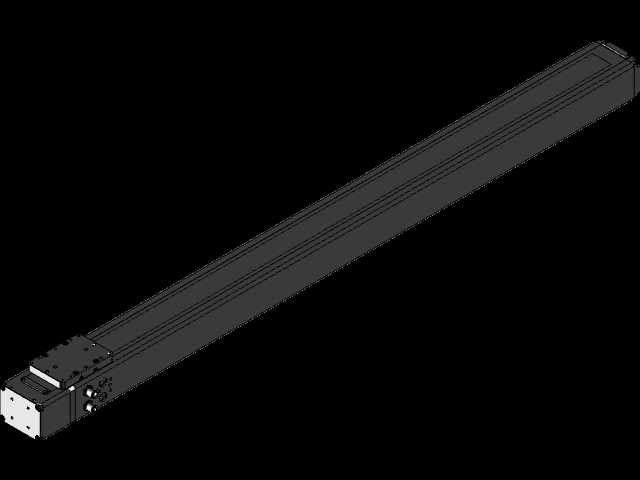

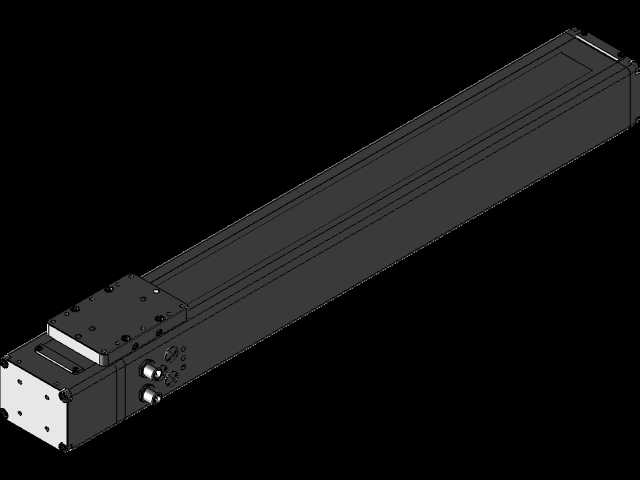

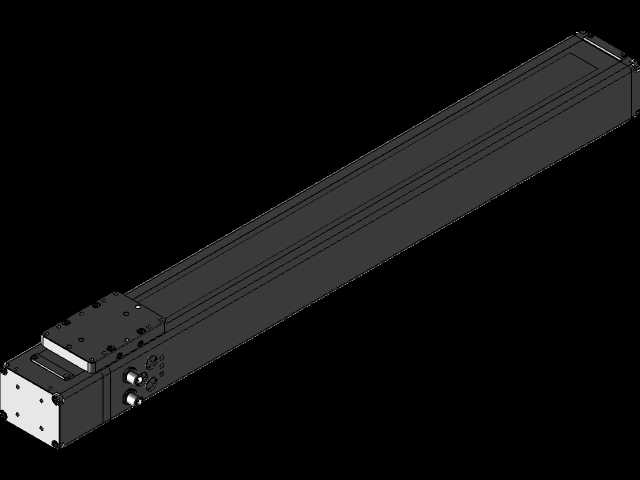

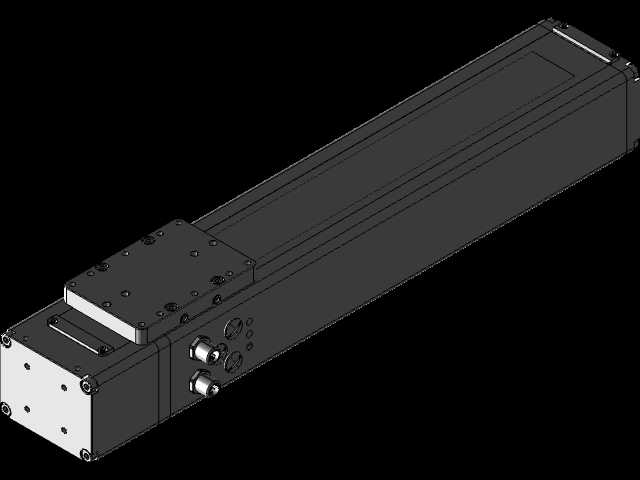

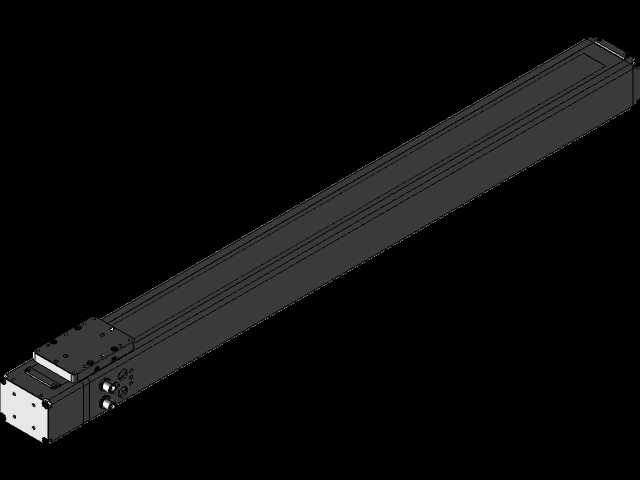

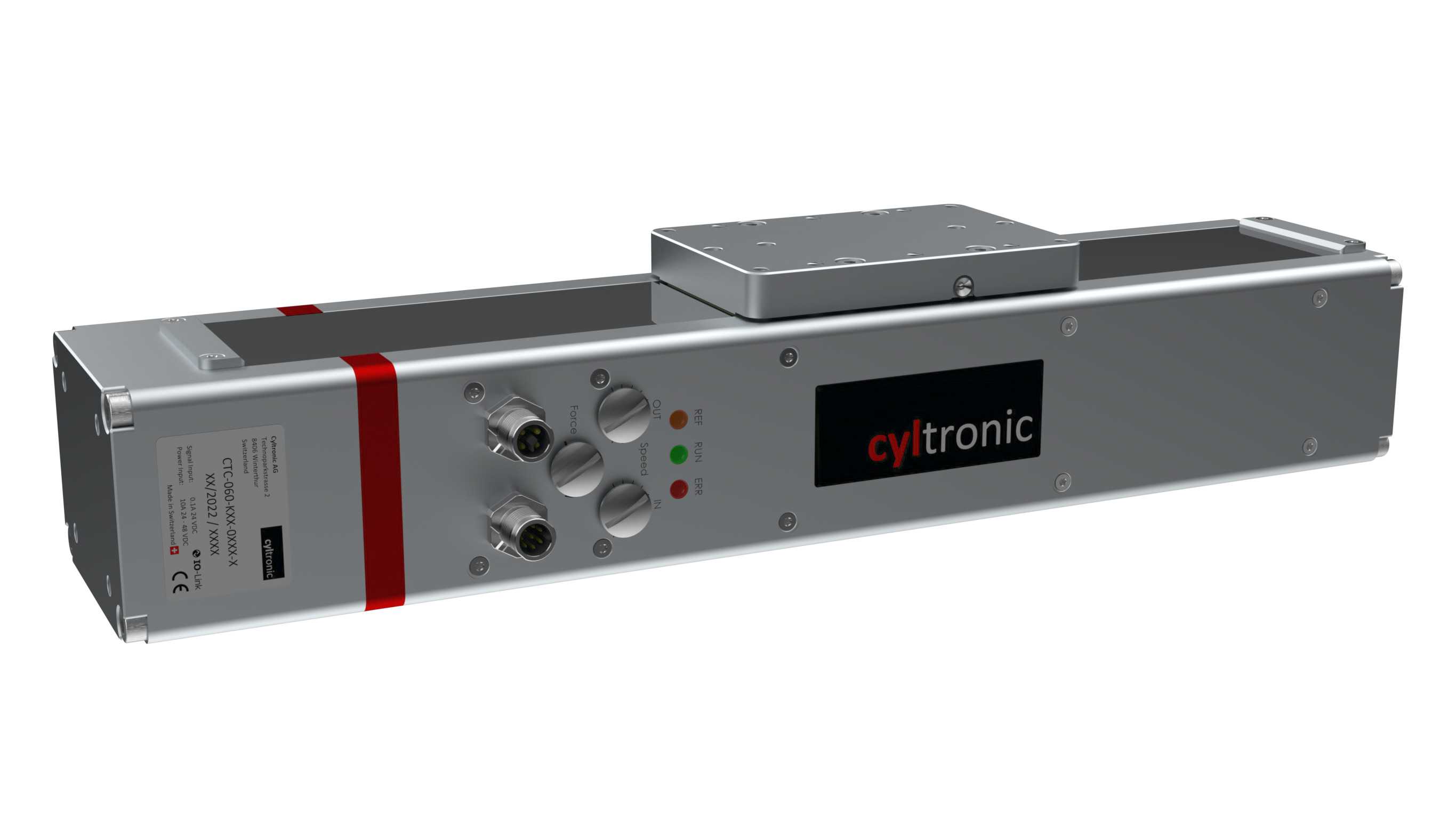

Cyltronic一体式IO-Link伺服电动直线轴

　　这款带IO-Link通讯功能的一体式电动线性轴，在3C电子精密装配、光伏组件叠层定位、医药包装线物料推送这类对行程精度、响应速度有严苛要求的工位上，已经逐步替代传统气动气缸成为主流执行元件。和需要搭配独立伺服驱动器、外置光栅尺的传统直线模组不同，这款产品把伺服驱动单元、位置反馈元件、动力输出结构全部集成在同一根铝制型材壳体内，现场布线只需要接动力总线和IO-Link通讯线即可，省去了传统模组安装时驱动器与电机之间的编码器线、动力线排布，也避免了外置反馈元件安装时的同轴度校准工作，能大幅缩短设备组装的布线与调试周期。

　　从结构设计逻辑来看，这款直线轴采用了封闭式型材本体设计，壳体两侧预留了标准T型安装槽，既可以从本体底部通过沉头孔直接锁附在设备安装基板上，也可以通过侧面T型槽搭配滑块螺母实现侧装、倒装等多姿态安装，安装孔位的间距遵循通用直线传动件的标准模数，能直接替换同规格的传统气动气缸或者丝杆模组，不需要对原有设备的安装板做二次改孔加工。滑台部分采用了一体化不锈钢盖板设计，滑台与本体之间的密封缝隙做了迷宫式密封处理，能阻挡车间环境里的金属碎屑、切削液雾气进入本体内部，在机加工自动上下料、焊接工位工件移位这类有少量粉尘、飞溅物的场景下也能稳定运行，不需要额外加装外置防护拖罩。

　　本体端面集成的M12规格通讯接头和电源接头采用了快插式防呆设计，现场接线时不需要做针脚定义核对，插紧锁扣后就能达到IP65级别的防护等级，避免车间清洁时高压水枪冲淋导致的接头短路问题。本体侧面预留的三个状态指示灯分别对应电源、通讯、故障三个状态，设备调试时不需要连接上位机就能直接通过灯色判断轴体的运行状态，排查故障时能快速定位是通讯中断、过载还是超程问题。内置的位置反馈采用了磁栅式绝对位置检测，不需要每次设备上电后做回零操作，上电瞬间就能读取当前滑台的实际位置，避免了传统增量式编码器模组断电后滑台被外力移位导致的位置偏差问题，对于需要频繁启停、断电后需要保持位置记忆的工位来说，能省掉每次上电回零的等待时间，也避免了回零过程中可能出现的撞机风险。IO-Link通讯功能的集成，让这款直线轴可以直接接入现场的工业总线网络，不需要额外搭配IO模块就能把当前位置、运行速度、输出扭矩、累计运行里程这些运行数据实时上传到设备PLC，设备运维人员可以通过上位机直接监控每根轴的运行状态，提前预判润滑不足、负载异常这类潜在故障，而不是等设备停机后再排查问题。从安装边界尺寸来看，这款CTL-060规格的直线轴本体截面宽度为60mm，和同缸径的ISO标准气缸安装尺寸完全兼容，滑台的输出端面预留了标准的内螺纹安装孔，能直接搭配原有气缸的工件连接附件，不需要重新设计连接法兰。

　　本体内部的传动结构采用了集成式丝杆传动设计，丝杆的两端支撑轴承直接预压安装在本体两端的端盖上，出厂时已经完成了预紧力调整和反向间隙补偿，用户拿到手不需要做额外的传动间隙校准，安装后直接设置运行参数就能投入使用。滑台的导向部分采用了双列微型滚珠直线导轨，导轨直接内嵌在本体型材的安装槽内，和本体的基准面一次装夹加工完成，保证了导轨运行方向和丝杆传动方向的平行度，滑台在满负载运行时的侧向偏移量控制在微米级别，对于需要精密推压、定位的工位来说，不需要额外加装导向机构就能满足精度要求。在实际选型应用中，这款电动直线轴可以根据不同的行程需求搭配对应长度的本体，不需要对内部结构做定制化改动，同一规格的不同行程产品安装接口完全统一，设备设计时只需要根据实际需要的行程长度选型即可，不需要为不同行程重新设计安装结构。和气动气缸相比，这款电动轴的推力和运行速度可以通过参数实时调整，同一个工位上如果需要适配不同规格的工件，不需要更换气缸或者调整气源压力，只需要在上位机修改对应的推力、速度参数即可，适配多品种小批量的柔性生产场景。
