卧式液压废纸打包压块设备三维设计

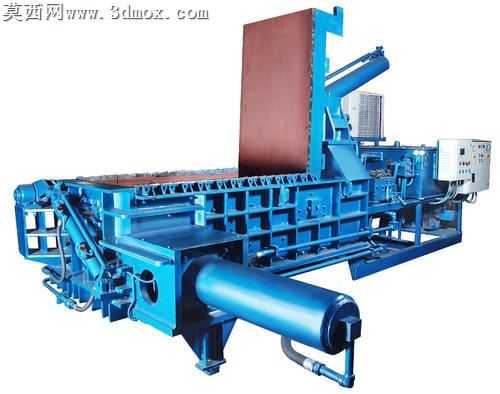

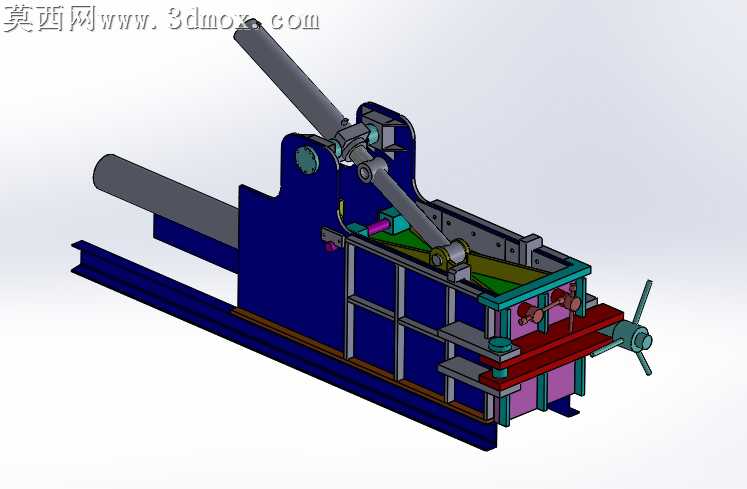

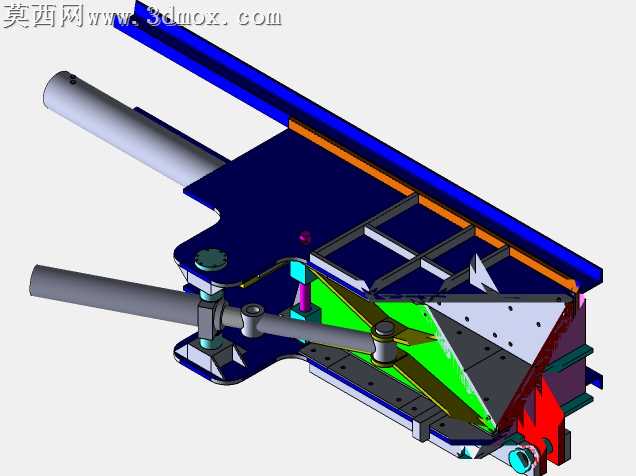

本模型为卧式液压驱动的废纸打包压块设备，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循工业液压打包设备的实际设计规范，对设备各组成部分进行1:1比例还原，确保各部件装配关系准确无干涉。模型主体框架采用高强度钢板焊接结构的建模逻辑，通过拉伸、切除、焊接特征模拟真实机架的箱型承重结构，机架上预留的液压油缸安装位、导向槽、检修口均按照实际加工工艺要求设计，保证结构强度符合大吨位压合作业的承重需求。主压油缸采用大直径缸筒搭配长行程活塞杆的结构建模，缸筒表面赋予金属烤漆材质，活塞杆采用镀铬金属材质，还原液压元件的真实质感，油缸与机架的连接采用铰接结构建模，模拟实际工作中油缸的受力摆动余量。料箱部分设计为敞口进料结构，侧部设置翻板挡料机构，翻板通过独立的小型液压油缸驱动开合，建模时还原了翻板的铰接转轴、锁紧卡位结构，料箱内壁赋予耐磨钢板材质，模拟长期受废料摩擦的表面质感。设备尾部设置出包口的自动开门机构，通过侧置油缸驱动门体上下开合，门体上设计有锁紧挂钩结构，保证压合过程中料箱完全封闭。液压管路部分采用扫掠特征完成建模，按照实际油路走向布置硬管与软管，管路接头、法兰连接件均做精细化还原，管路表面赋予黑色橡胶与镀锌金属材质区分软管与硬管。设备侧部集成的电控柜采用钣金建模方式，还原柜体的散热孔、操作按钮面板、柜门铰链结构，柜体表面赋予喷塑哑光材质，按钮区域做分色处理还原操作界面的真实布局。渲染阶段采用工业产品展示级布光，主光源模拟车间顶光效果，搭配辅助补光消除模型暗部死黑，添加地面反射效果突出金属结构的厚重质感，整体渲染效果清晰展现设备的整体布局与各部件的连接关系。设计过程中充分考虑设备的实际作业逻辑，从进料、压合、翻包、出包的全流程动作出发，确保各运动部件的行程、干涉情况均经过模拟验证，模型结构完整，可用于设备方案展示、结构教学、虚拟调试等场景，完整还原了卧式废纸打包机的机械结构与液压驱动布局，清晰呈现了废料压块成型设备的设计思路与结构特点。
