Arduino Nano开发控制板精细三维建模

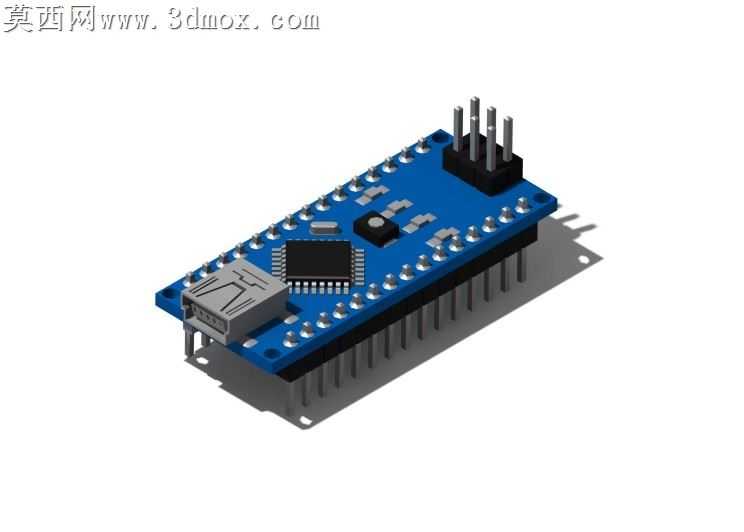

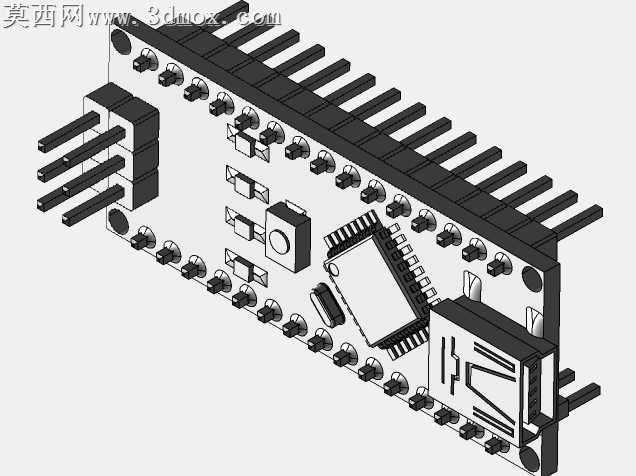

本作品为Arduino Nano开发板的高精度三维建模成果，建模过程严格参照实物尺寸比例进行1:1还原，首先通过多视角实物测绘获取核心尺寸参数，在三维建模软件中先搭建整体轮廓基准，从PCB基板的外形轮廓入手，精准定位四个安装固定孔的位置与孔径，确保基板的长宽厚参数与实物完全匹配。随后逐一构建板载的各类元器件模型：首先是核心的主控芯片模型，还原芯片的塑封外壳轮廓、引脚排布间距与引脚形态，精准还原芯片表面的标识区域凹凸结构；其次构建Mini USB接口模型，还原接口的金属屏蔽壳结构、内部胶芯与接触弹片的形态，确保接口的插接尺寸符合通用标准；接着构建板载的排针排母结构，区分单侧双排排针与顶部四针排针的不同形态，还原每一根插针的圆柱形态、塑料基座的卡槽结构，确保排针的间距符合2.54mm标准间距规范。建模过程中还还原了板载的贴片电容、贴片电阻、复位按键、电源指示灯、晶振等小型元器件，每一个元器件的位置、尺寸、形态都严格对照实物PCB布局进行排布，确保整体布局与实物完全一致。材质与渲染阶段，为PCB基板赋予深蓝色阻焊层材质，还原阻焊层的哑光质感，为焊盘区域赋予亮银色金属锡材质，模拟真实焊盘的金属光泽；为芯片塑封外壳赋予黑色哑光塑料材质，为排针插针、USB接口金属壳赋予亮面金属材质，为复位按键赋予浅灰色哑光塑料材质，为LED指示灯赋予半透明彩色材质，通过材质区分清晰呈现不同元器件的视觉特征。渲染阶段采用柔和的环境光搭配定向主光源，投射出自然的软阴影，突出电路板的立体层次，清晰展现板载元器件的高低错落结构。整体设计思路围绕开源电子开发板的结构还原展开，兼顾外观还原度与结构准确性，可用于电子项目结构装配验证、教学演示、产品展示等场景，模型的每一处结构都经过尺寸校验，确保装配兼容性符合实物标准，能够直观呈现Arduino Nano开发板的完整结构特征。
