140吨级沥青厂旋转烘干设备结构设计

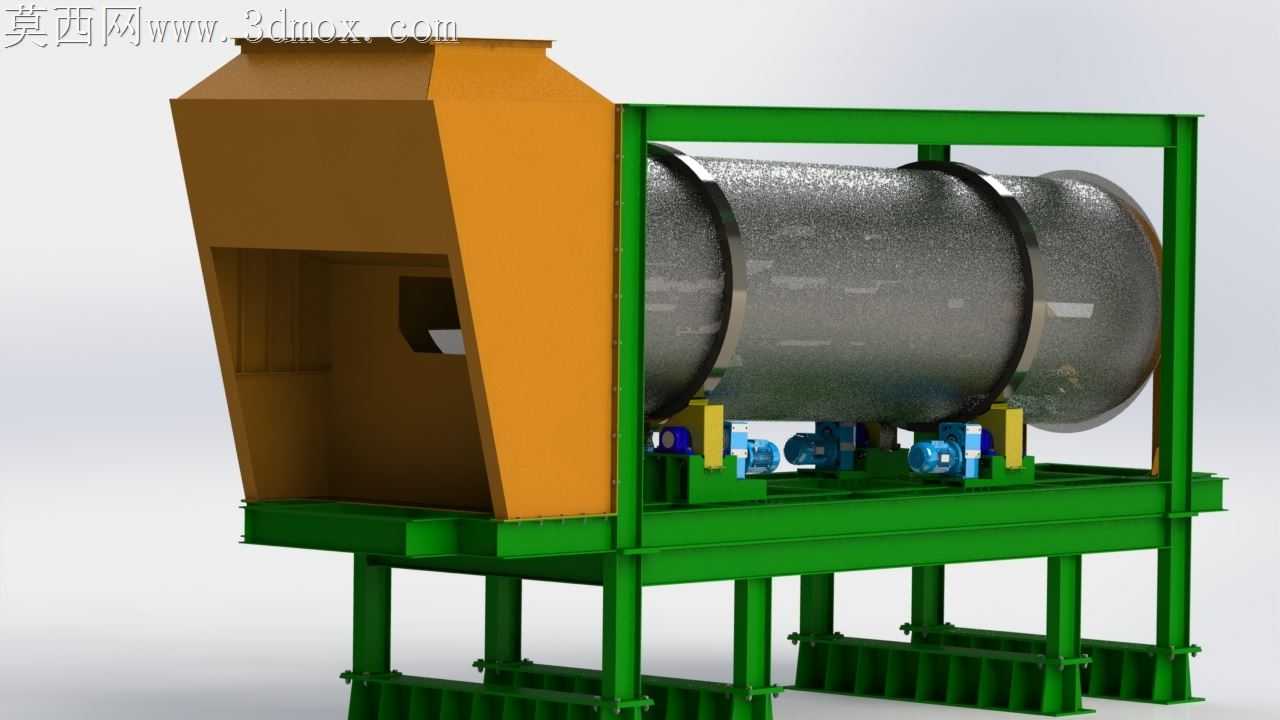

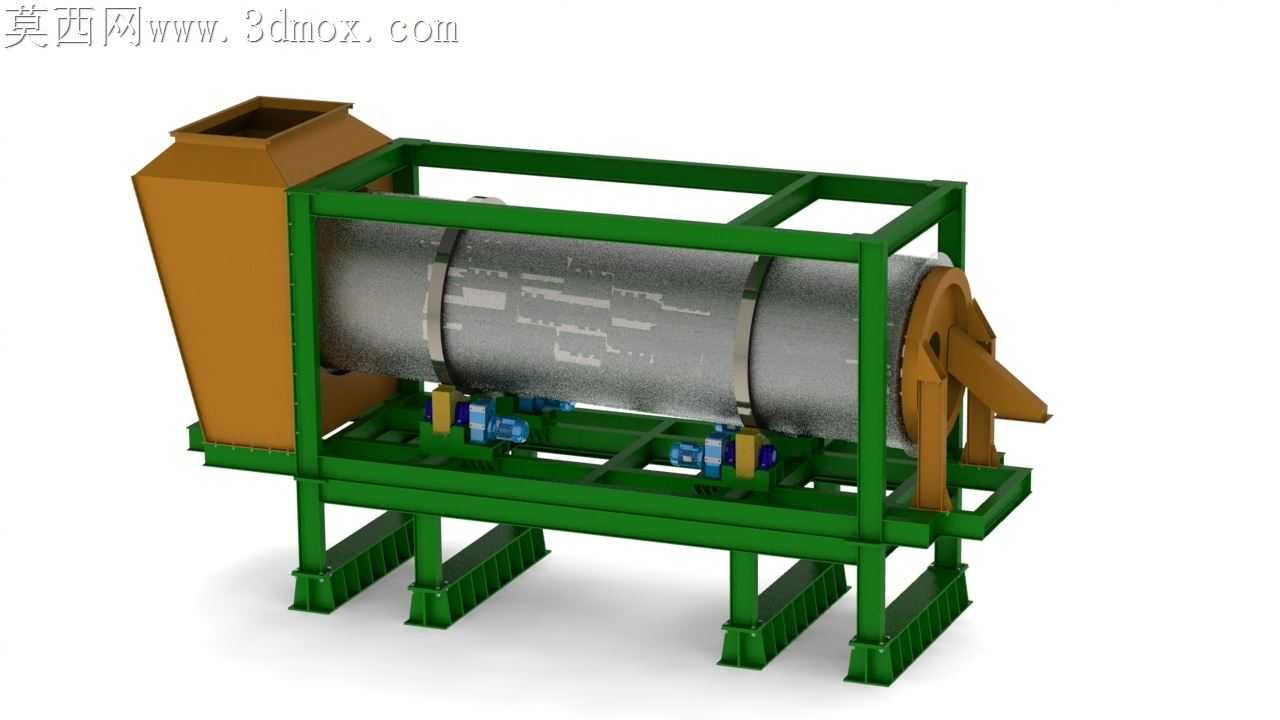

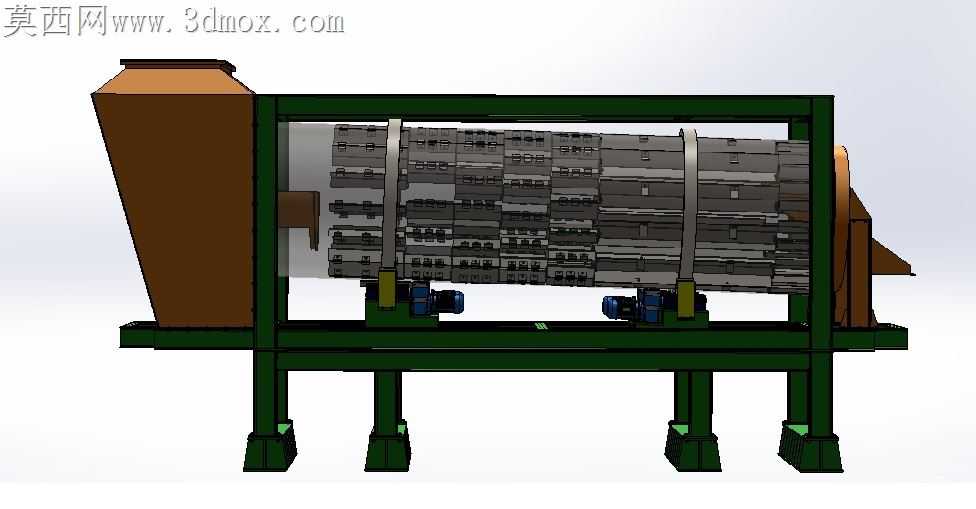

沥青拌合站现场的烘干环节，常年要面对砂石料含泥量波动、进料粒度不均、高温热胀带来的装配偏移问题，这套140吨级间歇式沥青旋转烘干设备的结构设计，从加工适配的角度做了大量落地性调整。进料端的扩口式导料溜槽没有采用常规的等厚钢板焊接结构，溜槽迎料面做了15度的外倾扩角，同时在溜槽内壁预留了20mm的耐磨衬板安装余量，现场安装时可以根据常加工砂石的磨琢性，选择堆焊耐磨层或者更换高铬铸铁衬板，不用整体切割溜槽本体，减少现场动火作业的风险。滚筒主体的支撑圈没有直接焊接在筒壁上，而是通过分段式的连接筋板与筒壁固定，每段筋板之间预留了3mm的热胀间隙，滚筒在300-400度的工作温度下产生的轴向、径向形变，可以通过筋板的微量形变释放，不会出现支撑圈焊缝开裂、托轮受力偏载啃轨的问题。绿色的型材焊接机架没有追求外观的完全齐平，托轮安装座的位置特意做了10mm的凸台加工面，安装时不用在整个机架上满刮腻子找平，只需要精铣凸台平面就能保证四个托轮的同轴度，加工时能减少60%的铣削工作量，后期更换托轮组件时也不用重新校准整个机架的水平度。滚筒两端的密封结构采用了可调式的摩擦密封，密封压板上开了长圆孔，运行一段时间后密封片磨损，只需要拧紧调节螺栓就能补偿磨损量，不用拆开端盖更换整套密封件，日常维护的停机时间能缩短三分之二。驱动端的减速电机安装座做了腰型孔设计，链条或者联轴器的张紧度调整不需要撬动电机本体，只需要拧动安装座两侧的顶丝就能完成对位，避免现场安装时硬敲电机外壳造成的轴承损伤。出料端的导料叶片采用了可拆卸的螺栓固定结构，叶片磨损后可以直接从检修门抽出更换，不用钻进滚筒内部动火切割，适配拌合站连续生产的快修需求。机架底部的支撑脚做了加宽的接地翼板，安装时可以直接放置在预制的混凝土基础上，通过地脚螺栓二次灌浆固定，不用额外焊接大型预埋板，降低基础施工的精度要求。滚筒外壁的加强圈采用了分段拼接结构，运输时可以拆成圆弧段分装，到现场再拼接焊接，解决了超宽件公路运输的超限问题，拼接位置特意选在托轮支撑点的正上方，焊接后的应力不会影响滚筒的整体圆度。进料端的除尘接口做了变径设计，能适配不同风量的除尘管道，不用现场再做变径接头，减少管道安装的漏风点。
