可移动变高度装卸用带式输送设备

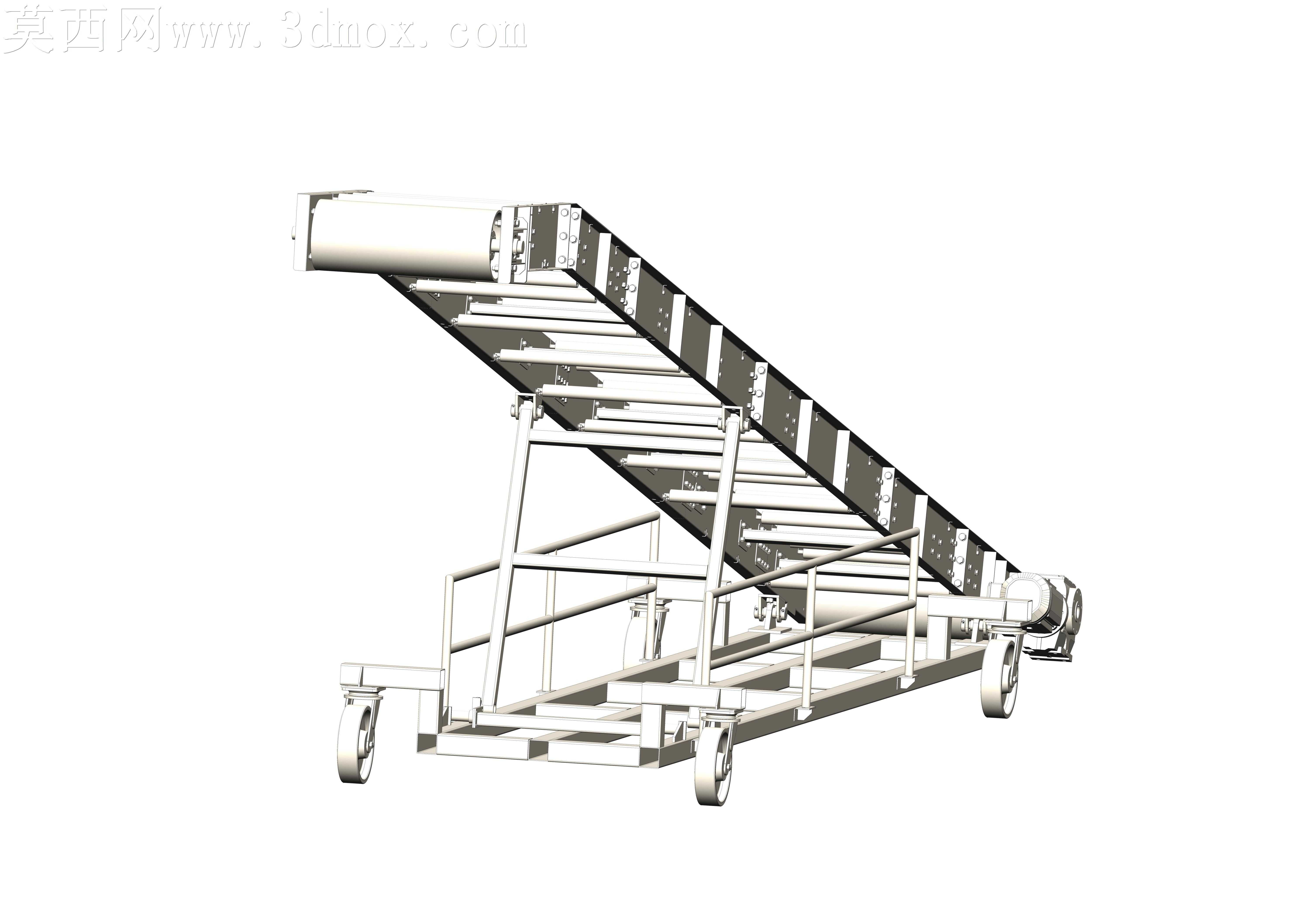

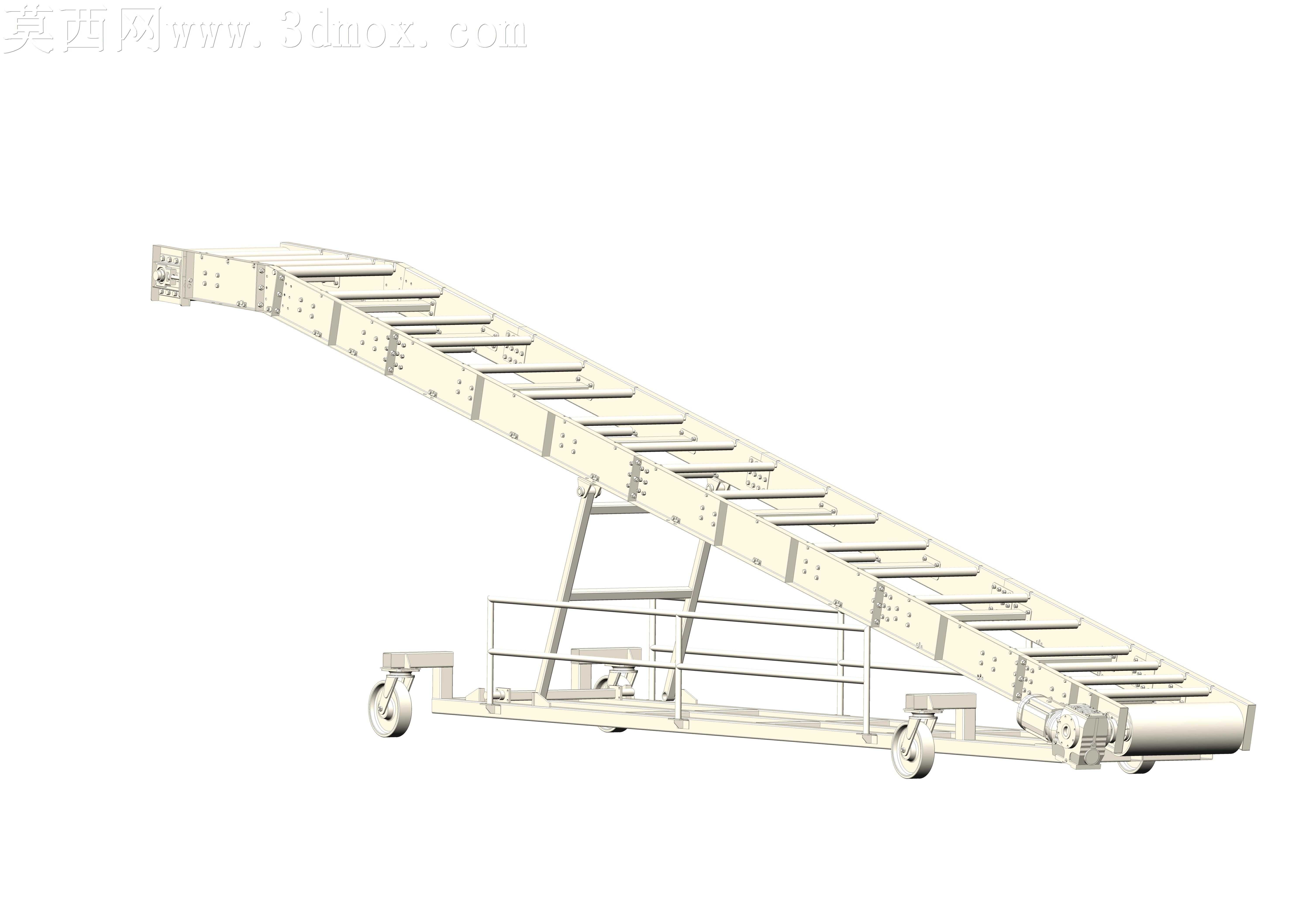

本模型为可调节高度的移动式带式输送机，整体采用三维参数化建模完成，建模过程中严格遵循实际输送设备的设计规范，对各功能部件进行1:1比例还原，保证各结构之间的装配关系准确，无干涉错位问题。模型首先搭建底部移动承载底座框架，采用矩形型钢搭建焊接式底座结构，底座四角配置带刹车功能的万向脚轮，满足设备灵活转场、作业时固定锁止的使用需求；底座上方设置高度调节支撑结构，采用三角桁架式支撑搭配角度调节机构，可根据装卸货的高度差灵活调整输送段的倾斜角度，适配不同高度的货运卡车装卸场景。输送段主体采用分段式框架设计，框架两侧设置防护栏结构，避免输送过程中物料掉落，输送面采用防滑皮带结构，两端配置传动滚筒与改向滚筒，搭配张紧调节结构保证皮带运行时的张紧度合适，避免打滑、跑偏问题。建模过程中对各钣金件、型材件、标准件分别赋予对应材质，型钢框架赋予哑光金属漆材质，皮带赋予黑色橡胶防滑材质，脚轮赋予橡胶与金属组合材质，渲染后整体效果贴近真实设备外观，结构细节清晰可辨。设计初衷为面向袋装面粉等袋装散料的装卸转运场景，整机长度9500mm，可覆盖常规货运卡车的货箱高度范围，无需额外搭建登高输送平台，可直接在仓库与货车间完成物料的爬坡输送，大幅降低袋装物料装卸的人工劳动强度，提升装卸作业效率。模型结构拆分清晰，各部件可单独编辑调整，可根据实际使用需求修改输送长度、调节角度范围、皮带宽度等参数，也可作为同类移动式输送设备设计的参考原型，适配粮食、快递、日化品等多种袋装、箱装物料的短距离转运、爬坡装卸作业场景。
