仿生四足猎豹机器人机械结构设计

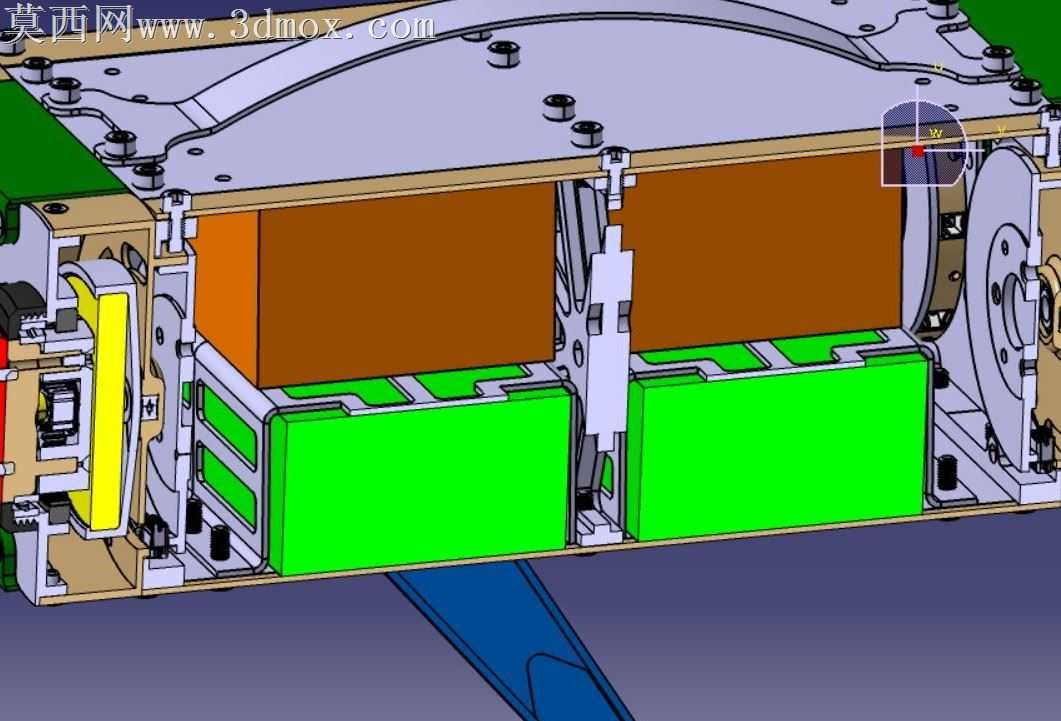

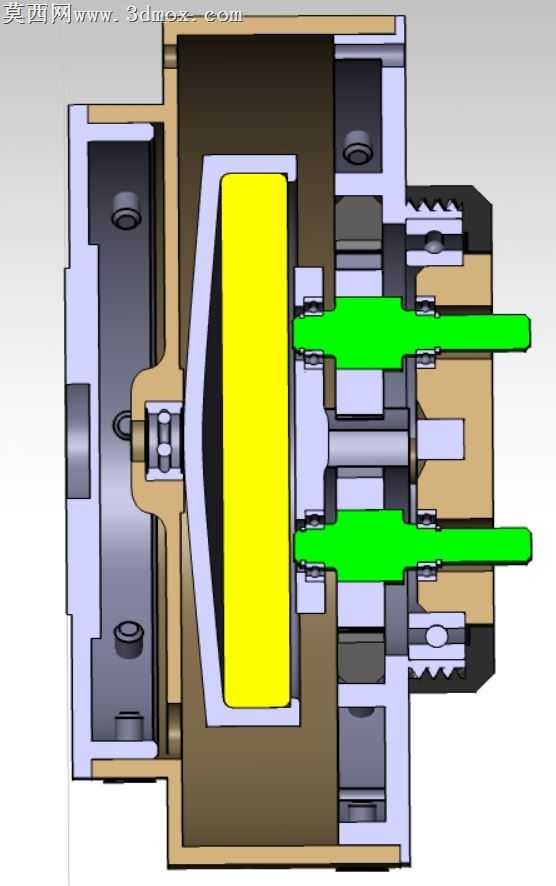

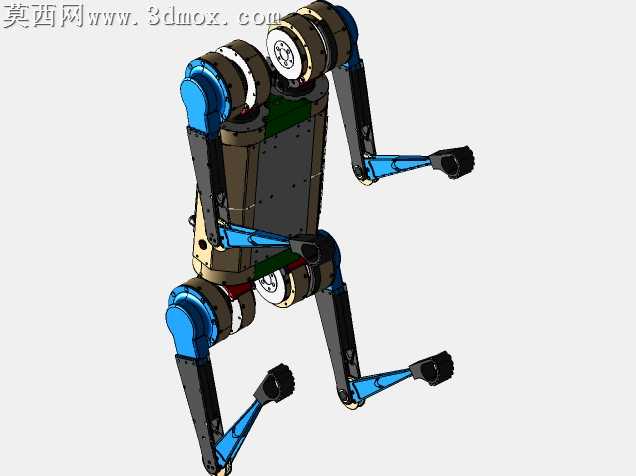

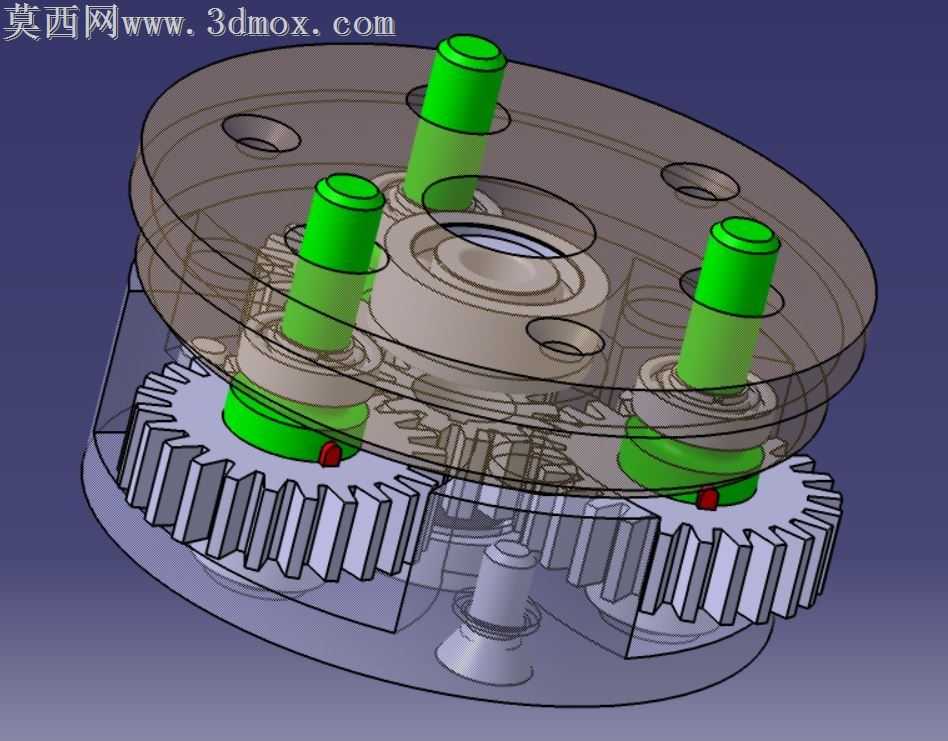

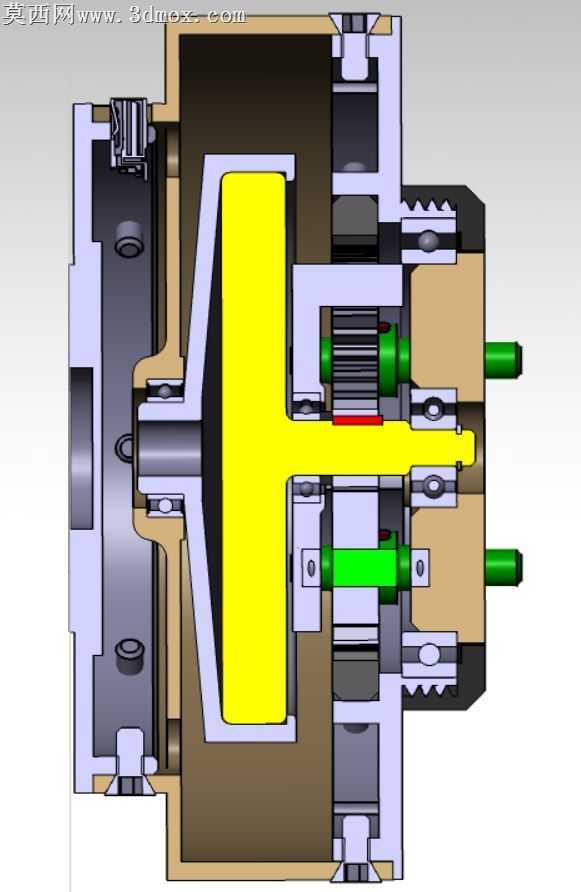

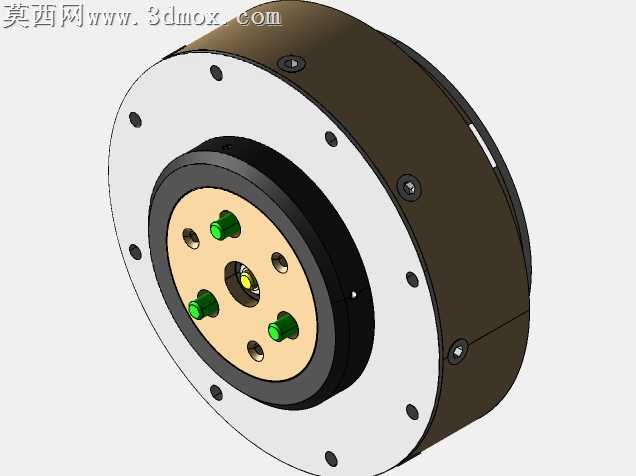

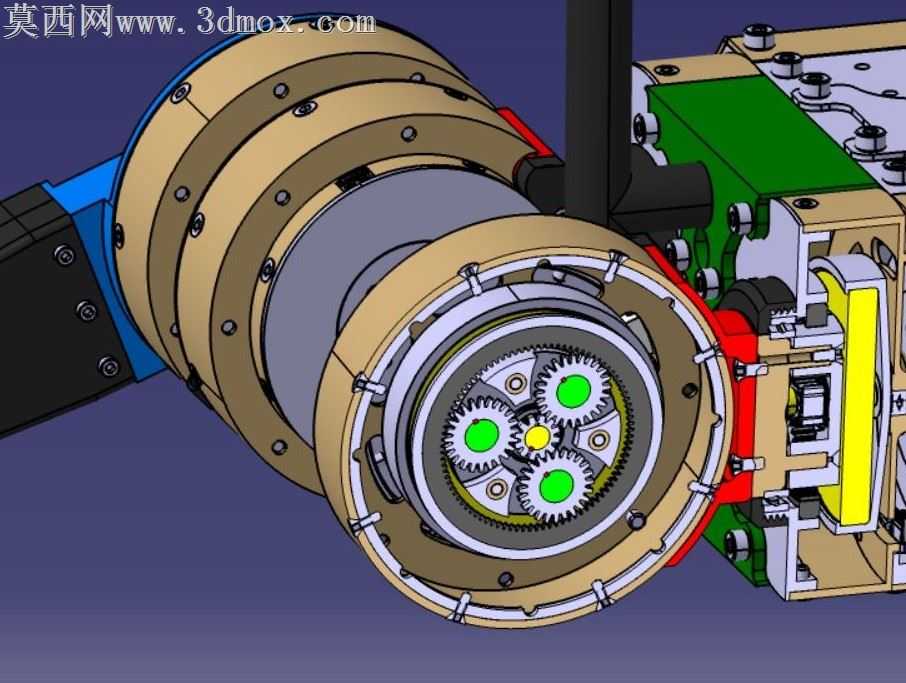

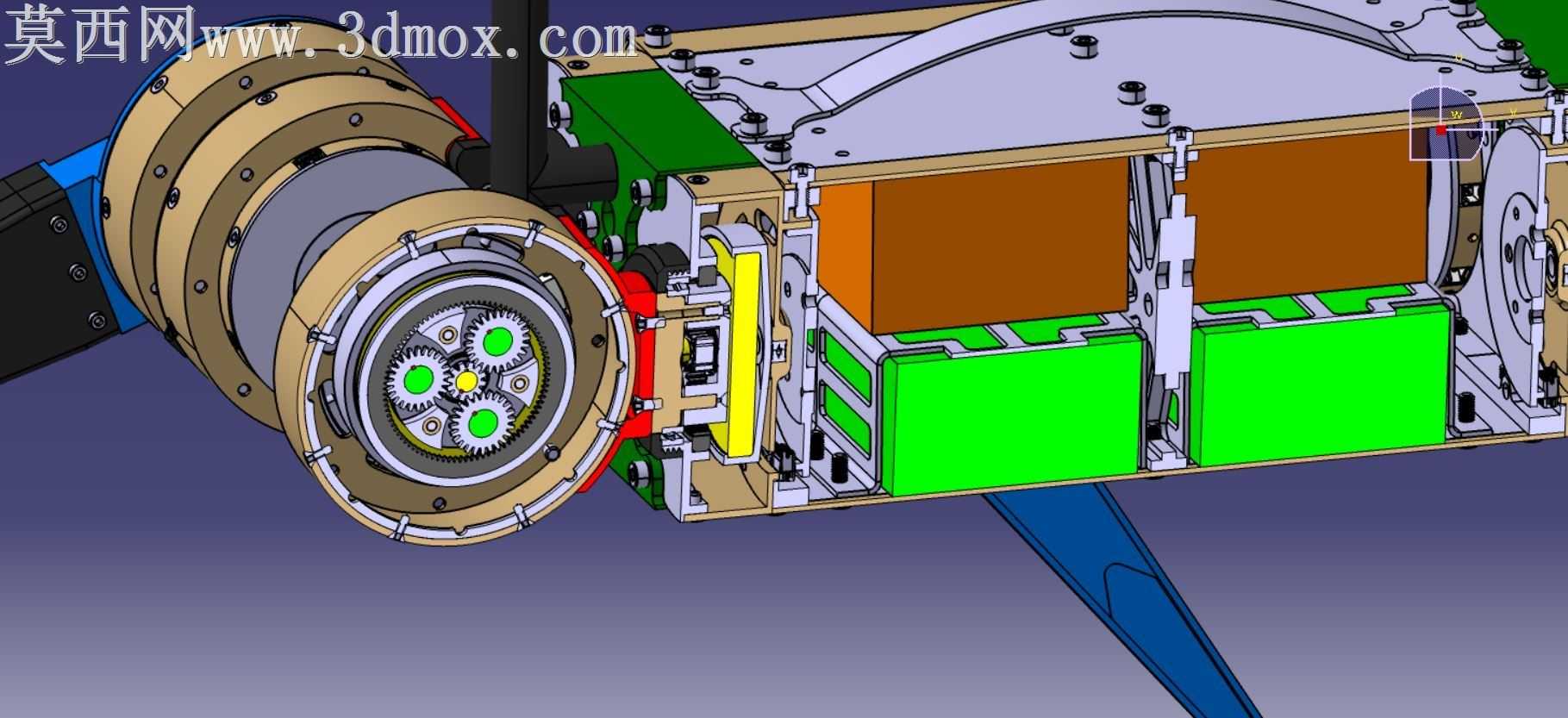

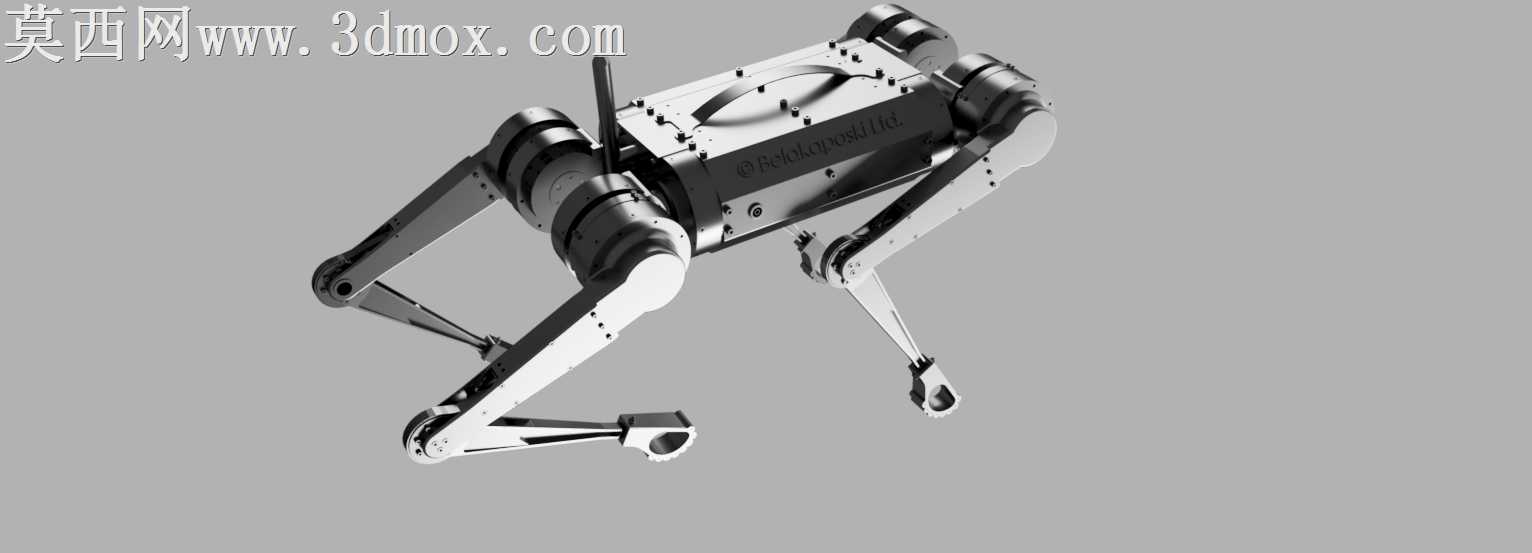

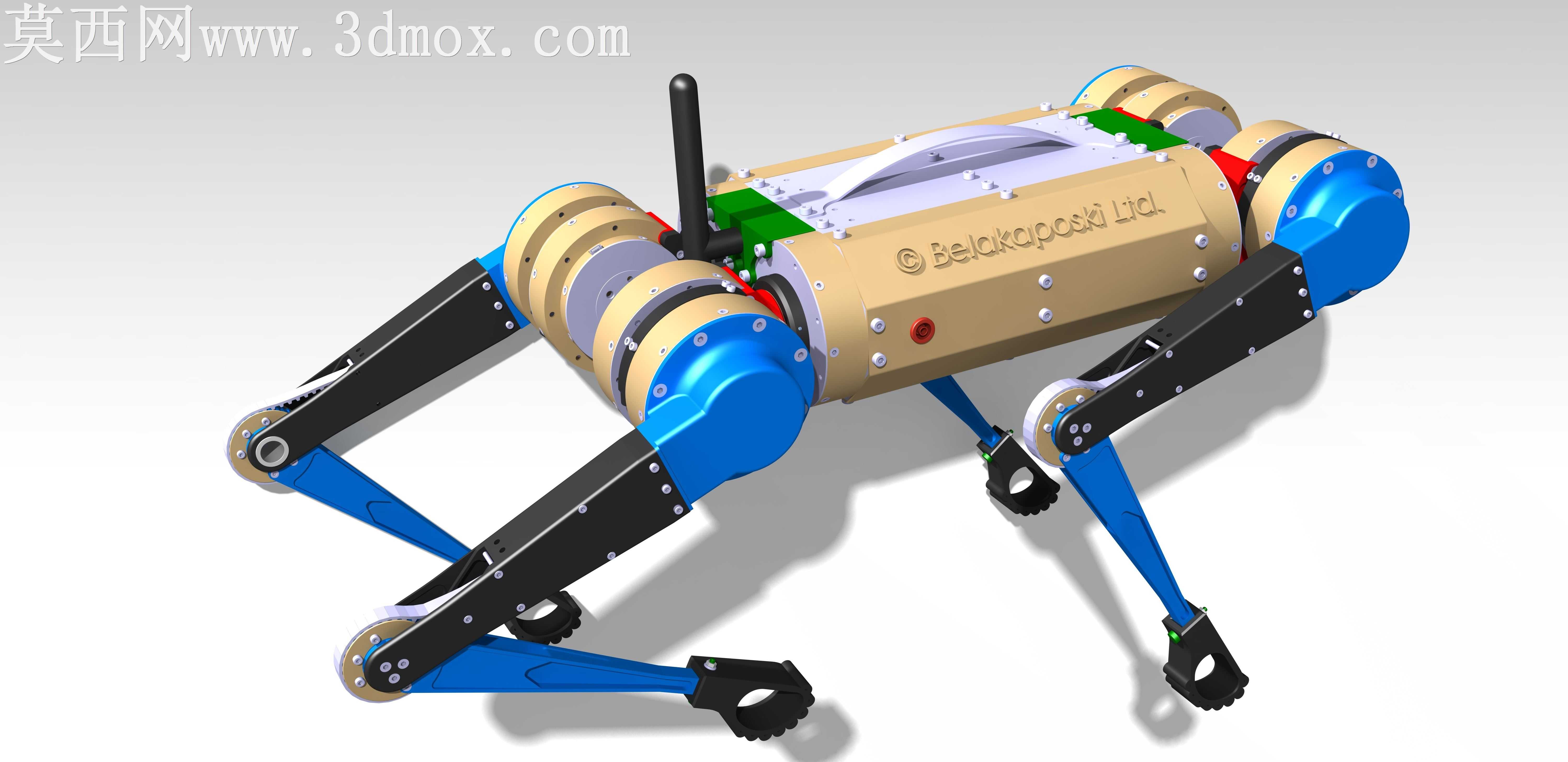

本作品为仿生猎豹四足机器人机械结构三维设计，建模过程中严格参考波士顿动力Spot系列四足机器人的动态运动逻辑，以高扭矩执行器布局、6:1传动齿轮组为核心结构基准，完成整机1:1比例的机械结构搭建。建模阶段首先完成躯干主体的基准框架搭建，躯干外壳采用一体化包覆式结构设计，表面预留执行器接线口、状态指示灯安装位、顶部提手装配槽，同时在躯干前后两端对称布置四组腿部关节的安装基座，保证左右侧腿部结构完全对称，降低后续装配调试的对位难度。腿部结构采用三段式仿生连杆设计，从上到下依次为髋关节摆臂、大腿连杆、小腿连杆，每段连杆之间通过高刚性转动副连接，单腿配置3个高扭矩执行器，分别对应髋关节侧摆、髋关节前后摆动、膝关节屈伸三个运动自由度，整机12个执行器的布局完全匹配哺乳动物猎豹的肢体运动自由度范围，可实现行走、小跑、跳跃、匍匐等多类动态步态。传动结构部分采用6:1减速比的齿轮组作为执行器输出端的一级传动，建模时严格还原齿轮的齿形参数、啮合间隙，保证动力传递过程中的扭矩放大效果，同时在关节转动位置预留轴承安装位，降低运动过程中的摩擦损耗。材质渲染阶段，躯干主体外壳采用哑光米黄色工程塑料材质，表面做细微颗粒质感处理，还原碳纤维增强复合材料的哑光视觉效果；腿部执行器端盖采用亮蓝色金属烤漆材质，与黑色阳极氧化处理的连杆结构形成鲜明视觉区分；关节转轴、足端接触件采用哑光黑色耐磨橡胶与金属搭配的材质设置，足端做防滑齿状结构设计，提升不同地形下的抓附能力；顶部天线、状态指示灯分别采用黑色哑光塑料与半透明绿色PC材质，还原真实硬件的视觉质感。设计过程中针对现有开源四足机器人结构的制造痛点做了针对性优化，调整了多处连杆的连接固定方式，将部分非标定制紧固件替换为通用标准件，同时简化了躯干内部的走线槽结构，在保证结构刚性的前提下降低整体制造成本，所有关节的运动限位均做了结构层面的硬限位设计，避免调试过程中出现关节过转损坏执行器的问题，整机结构可直接用于后续的动力学仿真验证与实物原型加工制作。
