铁路内燃机车配套螺杆式空气压缩机组

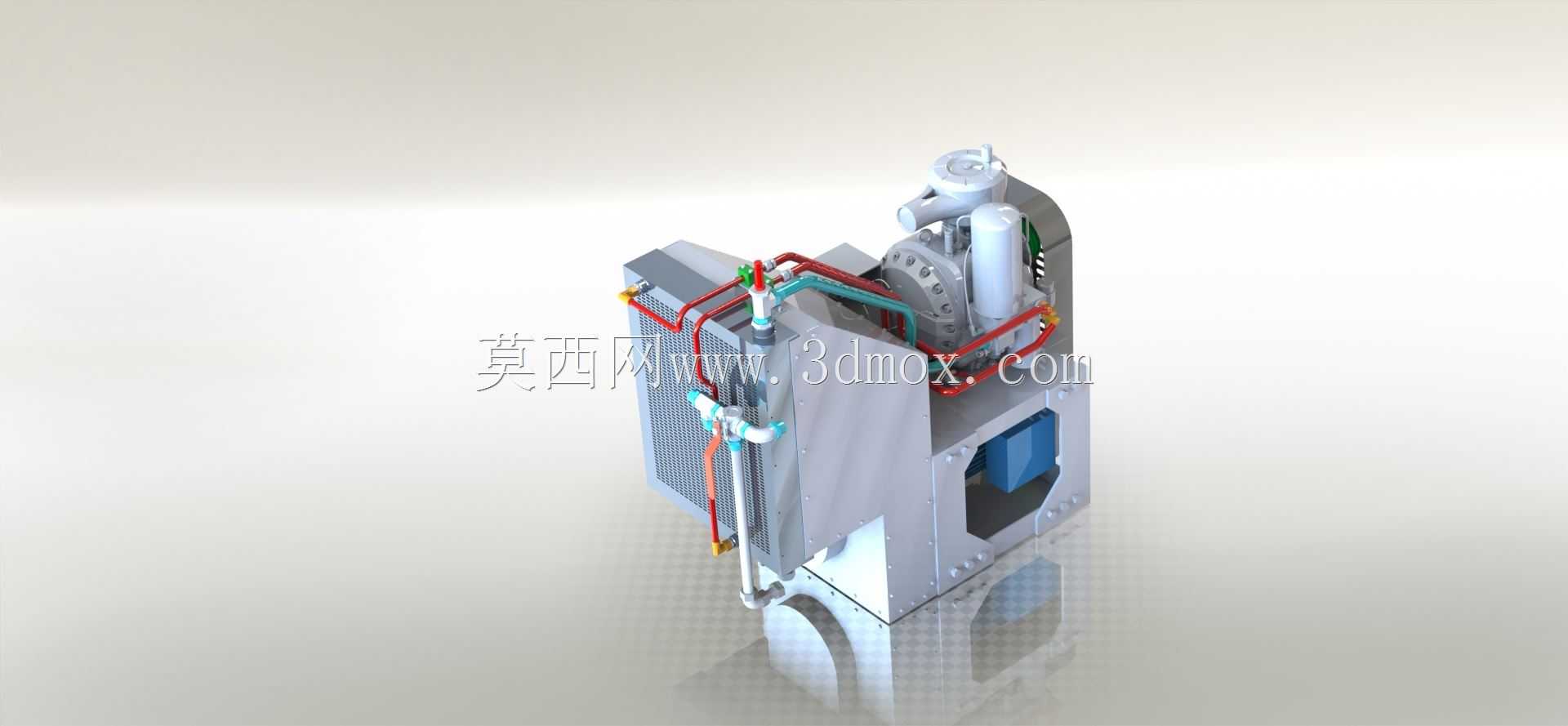

　　该套压缩气源设备专为铁路干线货运内燃机车设计，作为机车气动系统的核心动力源，承担着为机车制动系统、气动控制元件、辅助气动执行机构提供稳定洁净压缩空气的核心功能，整套机组集成了螺杆压缩主机、驱动电机、空气干燥处理单元、管路阀组与安装基座，完全适配机车车体内部的紧凑安装空间，可在机车运行过程中持续输出符合压力要求的干燥压缩空气，避免管路积水锈蚀、阀件卡滞等影响行车安全的故障。

　　从实际应用场景来看，货运内燃机车常年在长交路、变工况、多尘多震动的线路环境下运行，对气源设备的抗振性能、连续运行能力、环境适应性都有极高要求，这套机组在设计阶段就充分考虑了机车运行时的持续震动工况，所有管路连接均采用硬管加抗震密封结构，核心部件的安装支座都做了加强筋处理，避免长期震动导致的连接松动、管路开裂问题。配套的空气干燥单元集成在机组侧部，可直接对压缩主机排出的高温高湿空气进行降温、除尘、除水、滤油处理，输出的压缩空气可直接供给机车制动系统使用，无需额外配置外置干燥处理设备，大幅压缩了整套气源系统的安装占用空间。

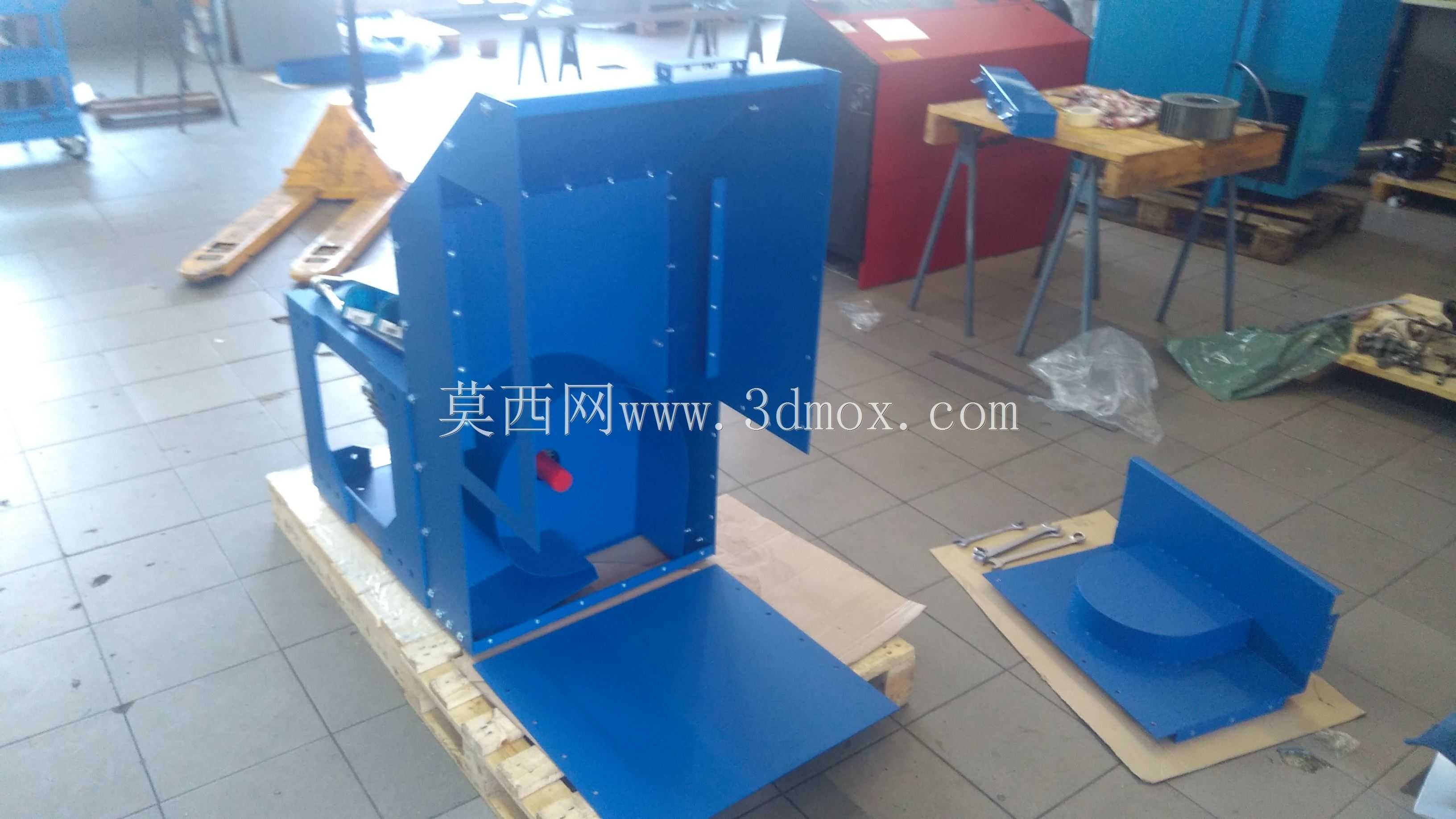

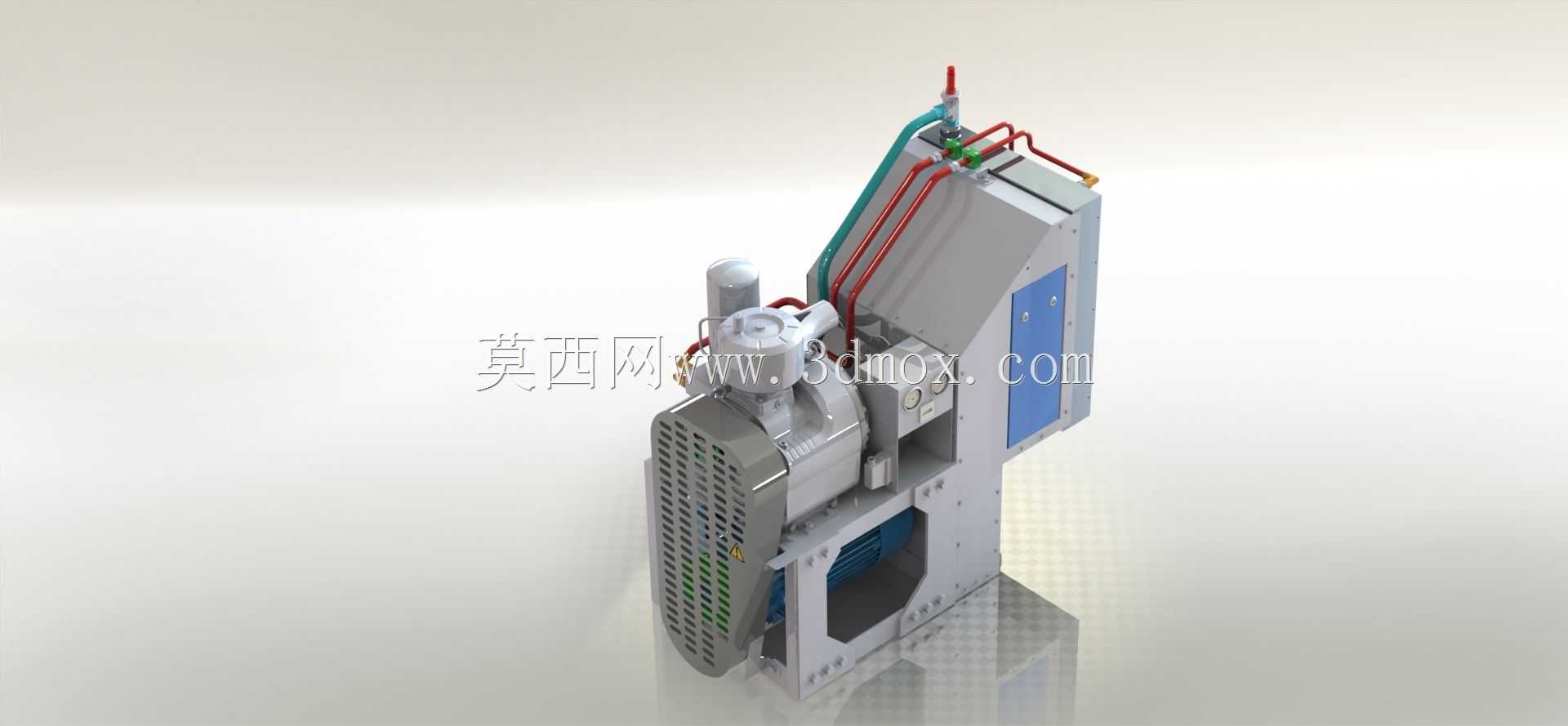

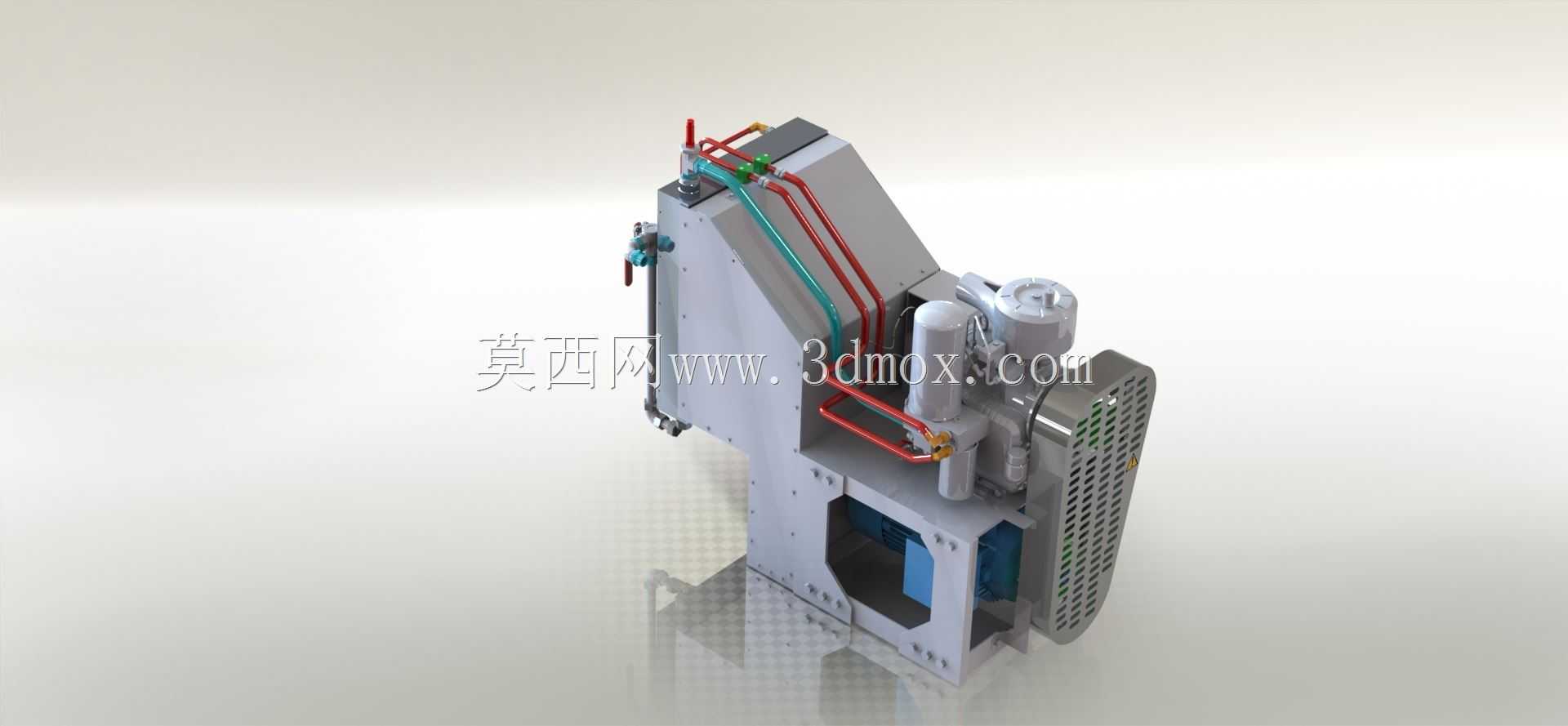

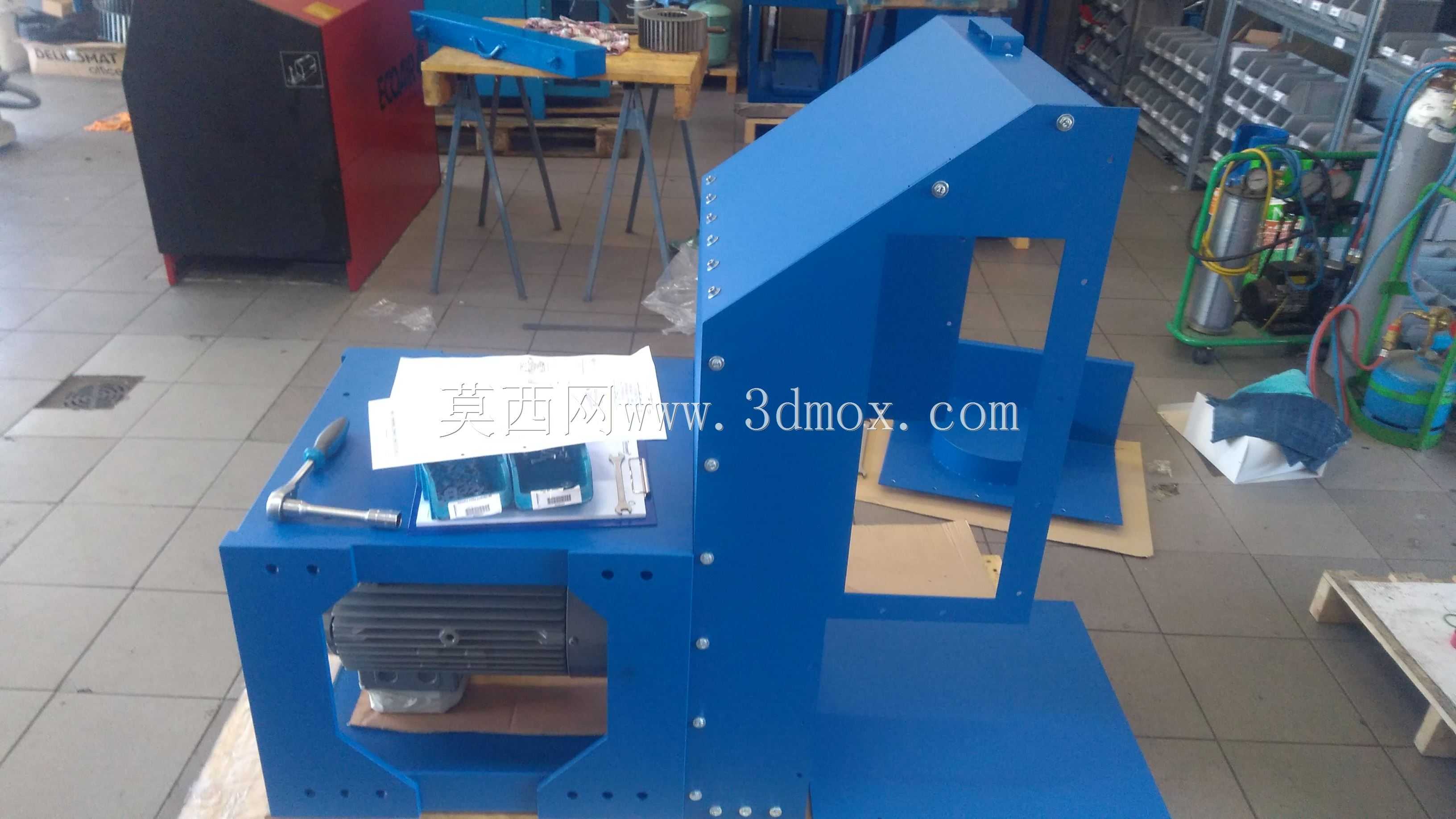

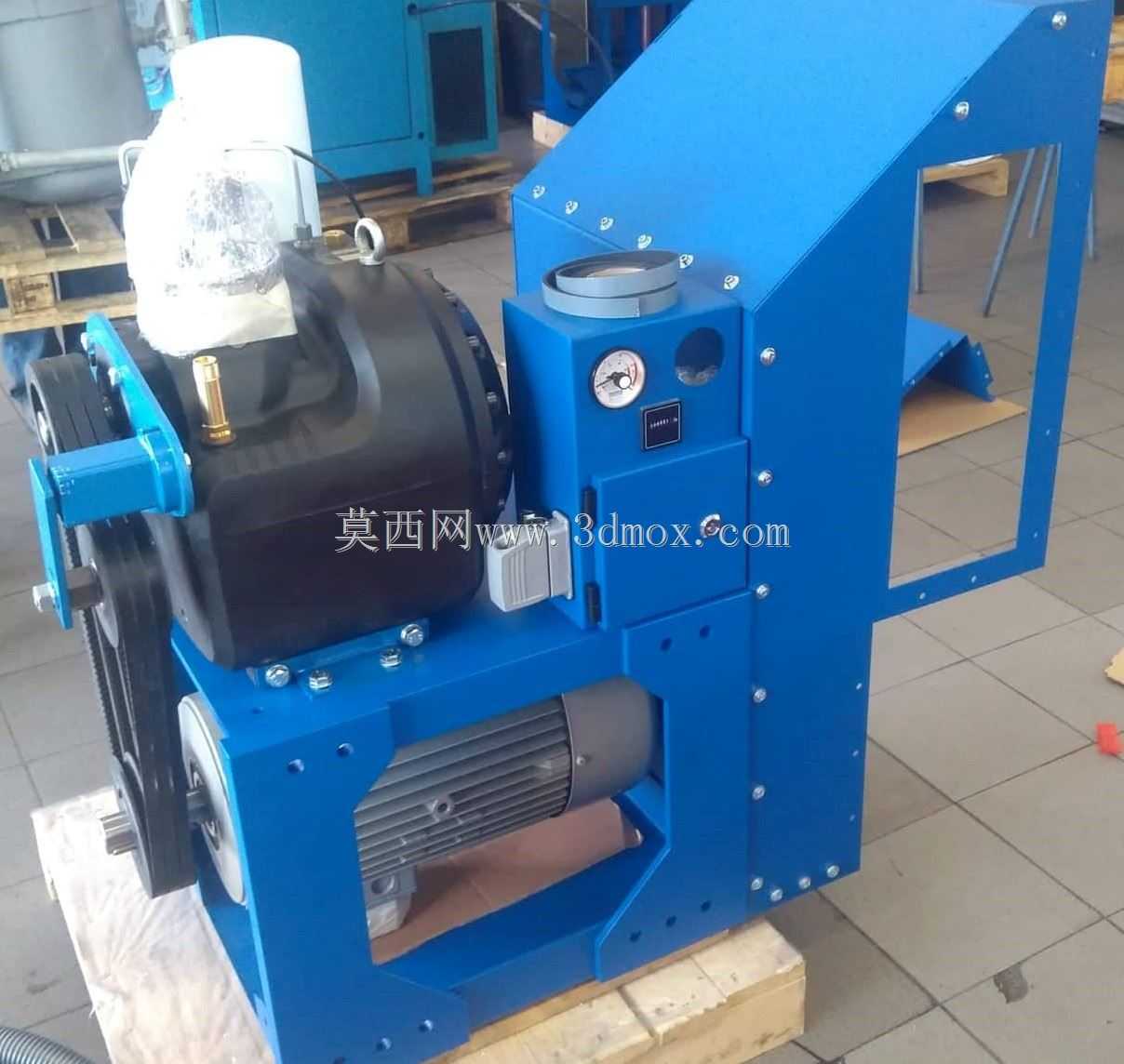

　　设计过程中，整套机组采用集成化布局思路，将驱动电机与螺杆压缩主机直连布置，省去了中间传动环节，既降低了传动损耗，也减少了故障点，电机与主机的连接法兰做了同轴度定位设计，装配时无需反复调整同轴度，可直接完成对接安装。机组的安装基座采用一体化铸钢结构，底部预留了与机车车体安装梁匹配的固定孔位，安装时可直接通过螺栓固定在车体预设的安装位上，无需额外制作转接支架，基座的外形尺寸完全贴合机车内部安装腔室的边界，不会与周边的走线管、燃油管路、车体结构件产生干涉。

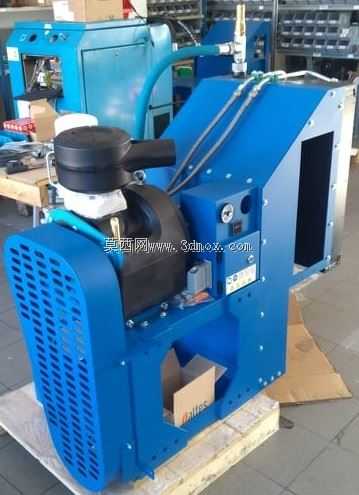

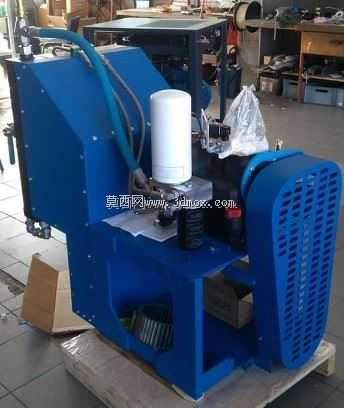

　　从功能特性来看，螺杆压缩主机采用成熟的喷油螺杆结构，运行平稳、噪音低，输出压力波动小，可满足机车不同工况下的用气需求，当机车制动系统用气量大时，机组可满负荷持续运行，当系统压力达到设定上限时，可自动进入卸荷运行状态，减少不必要的能耗。侧置的干燥单元采用集成式过滤芯体，可高效收集压缩空气中的粉尘、热空气携带的油雾以及冷凝析出的液态水，滤芯更换时无需拆解周边管路，可直接从侧部抽出更换，适配机车运维过程中的快速检修需求。

　　管路布置方面，所有气路管线均沿机组结构件表面排布，通过管卡固定在基座与壳体上，高压管路采用无缝钢管制作，连接处采用金属密封结构，可承受机车运行时的温度交变与震动冲击，不会出现管路渗漏问题。机组的电气接口集中布置在侧部接线盒内，接线时可直接与机车的电气控制柜对接，无需在机组上额外布线，所有电气元件都做了防震、防尘处理，可适应机车运行时的多尘环境。

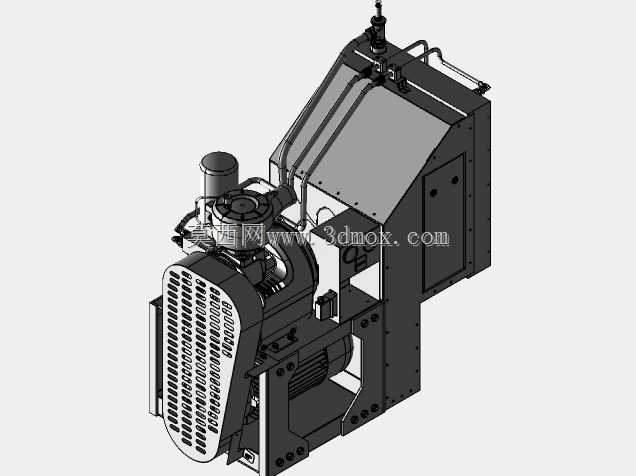

　　考虑到机车车体内部的安装空间限制，整套机组的外形轮廓做了切角处理，避开了车体内部的凸起结构，安装后机组与周边构件的安全间隙满足铁路机车设备安装规范要求，日常巡检时可直接观察到主机的运行状态、油位指示以及过滤器的压差指示，无需拆解外围护板即可完成常规检查工作。机组的重量分布经过优化，重心落在安装基座的中心区域，固定后不会因机车加减速、过道岔时的冲击产生偏移，长期运行的可靠性远高于分散布置的气源系统。
