电动汽车传动减速齿轮箱结构设计

项目分类:变速器 发布时间:2021-10-25 ID:339384
  • 电动汽车传动减速齿轮箱结构设计
  • 电动汽车传动减速齿轮箱结构设计
  • 电动汽车传动减速齿轮箱结构设计
  • 电动汽车传动减速齿轮箱结构设计
  • 电动汽车传动减速齿轮箱结构设计

  在纯电驱动乘用车型的动力传输链路里,这类定速比减速齿轮箱承担着核心的扭矩匹配与转速转换作用,区别于传统燃油车的多挡位变速器,它不需要复杂的换挡执行机构与同步器组件,仅通过固定齿比的齿轮啮合,就可以把驱动电机输出的高转速低扭矩动力,转换为适配车轮驱动需求的低转速大扭矩输出,匹配的4.8:1传动比是经过多轮整车动力性仿真、续航标定后确定的参数,能够覆盖市区通勤、中高速巡航等绝大多数日常行驶工况的动力需求,既可以保证起步阶段的扭矩输出足够驱动整备质量1.2-1.6吨的纯电乘用车,也能让电机在常用车速区间保持在高效工作区间,降低不必要的电能损耗。

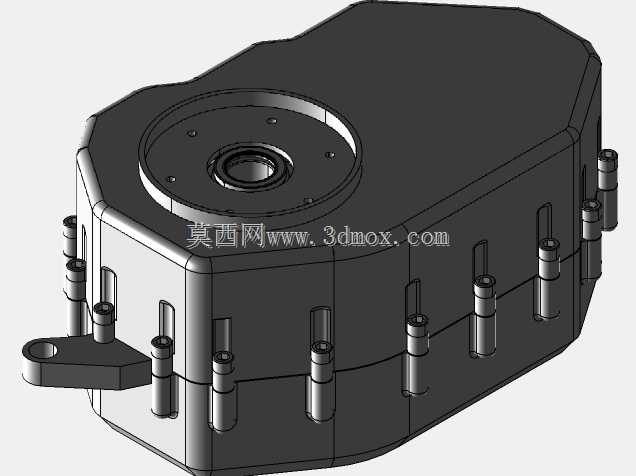

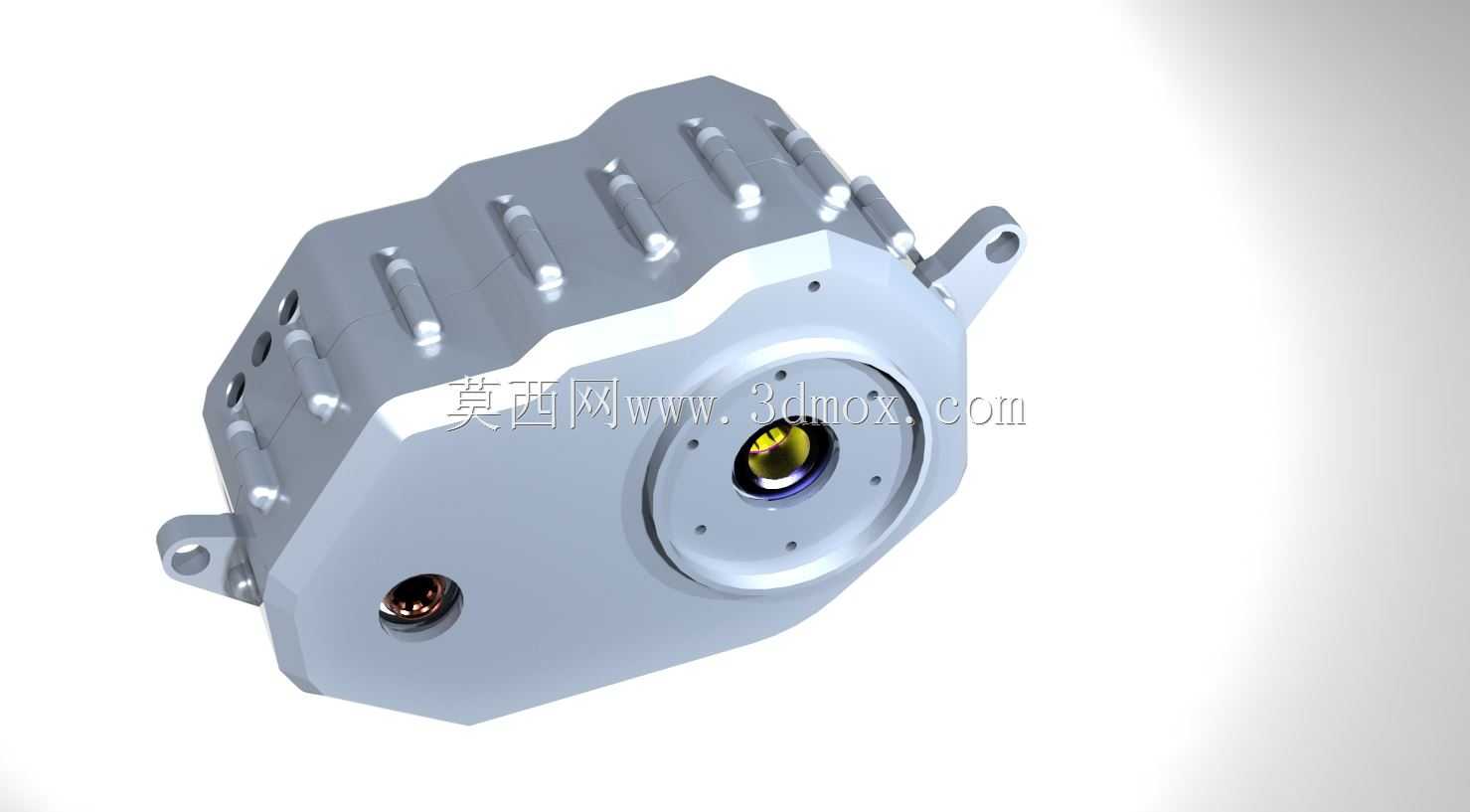

  从结构设计的角度看,整个箱体采用上下分体式的压铸铝合金壳体结构,外部的加强筋布局并非随意设置,每一条凸起的筋条都对应内部齿轮轴的轴承安装位,能够在齿轮啮合产生径向力的时候,把局部应力均匀分散到整个箱体壁面,避免长期交变载荷作用下轴承座位置出现开裂变形,同时筋条也充当了散热肋的作用,齿轮啮合搅动润滑油产生的热量可以通过筋条增大的表面积快速散发到外部空气里,不需要额外加装散热油路或者冷却装置,就能满足连续爬坡、长时间高速行驶的热平衡要求。箱体两侧伸出的带孔安装耳是和整车副车架连接的固定点位,安装孔的同轴度、孔位相对输入输出轴的位置公差都控制在0.1mm以内,保证装车后箱体不会因为安装应力产生形变,避免内部齿轮啮合间隙出现异常变化导致的异响、磨损加剧问题。

  输入轴端直接和驱动电机的输出轴通过花键连接,接口的尺寸公差匹配主流的永磁同步电机输出轴规格,不需要额外加装过渡连接套就可以完成对接,减少了传动链路的零件数量,也降低了传动过程中的功率损耗。输出轴端连接差速器组件,动力经过减速齿轮组传递到差速器后,再通过左右半轴传递到两侧驱动轮,差速器集成在箱体内部的设计,进一步压缩了整个动力总成的轴向尺寸,能够给前舱的电池包、电控系统留出更多布置空间,这也是当前紧凑型纯电乘用车普遍采用的集成式电驱布局思路。

  箱体上预留的两个油位观察、加注接口,分别设置在箱体的侧面和下部位置,侧面的接口用于加注齿轮油时确认油位高度,保证润滑油液面刚好浸没下部齿轮的三分之一位置,既可以保证齿轮转动时能够带起足够的润滑油飞溅到各个轴承、齿轮啮合面完成润滑,也不会因为注油过多导致齿轮搅油阻力过大,影响传动效率。下部的接口是换油口,保养时可以直接放出旧油,不需要拆解箱体就能完成润滑油更换,维保操作的便利性做了充分考量。

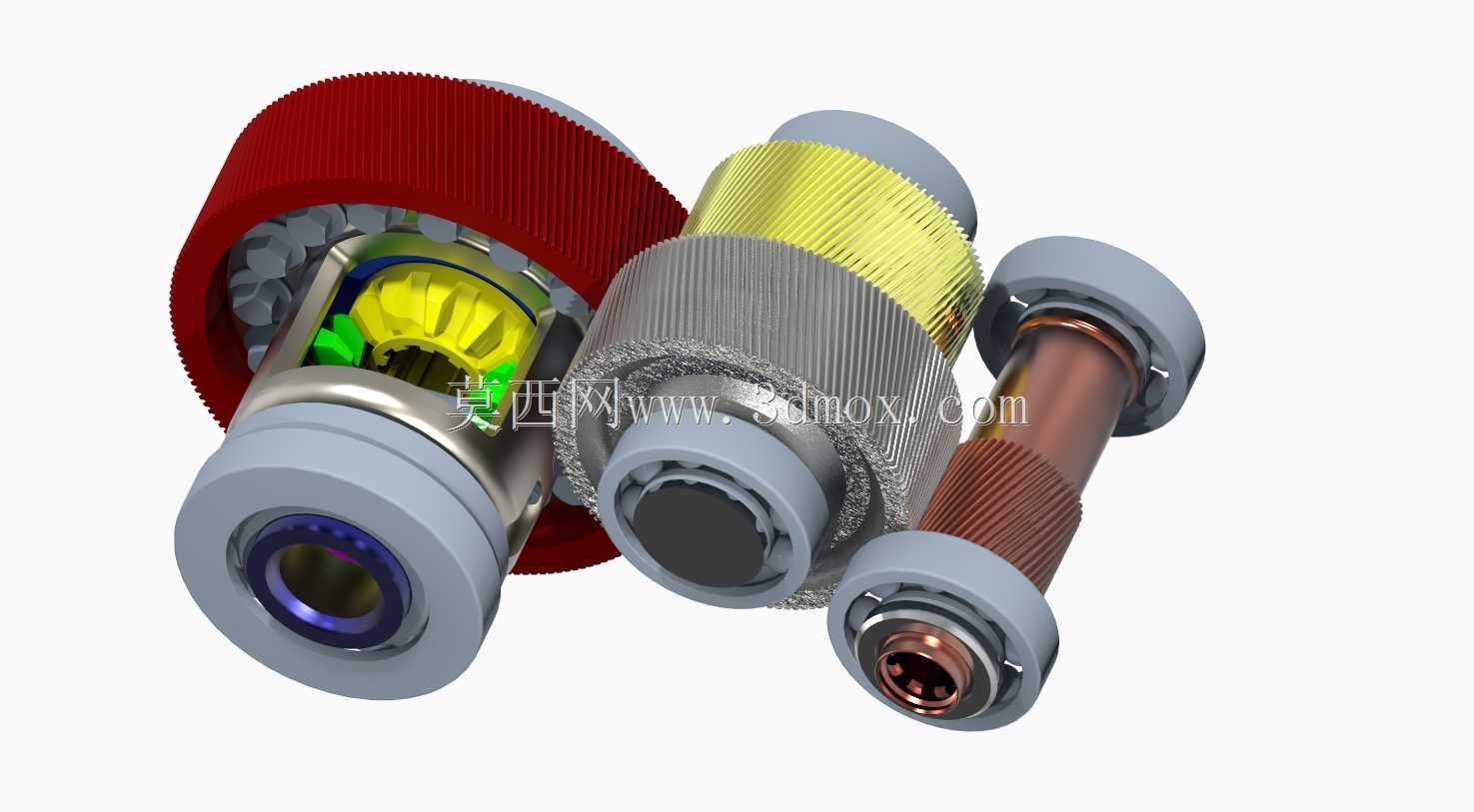

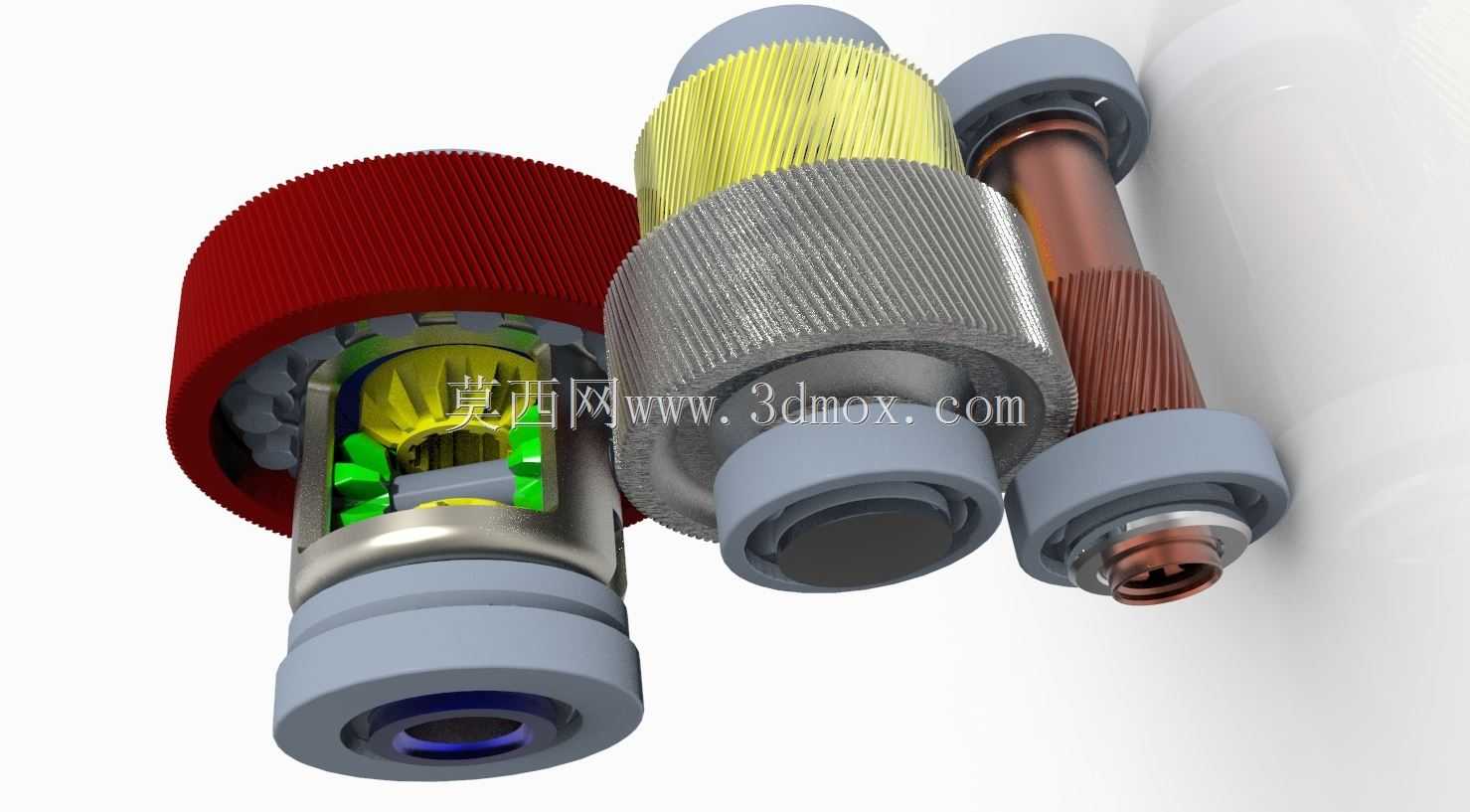

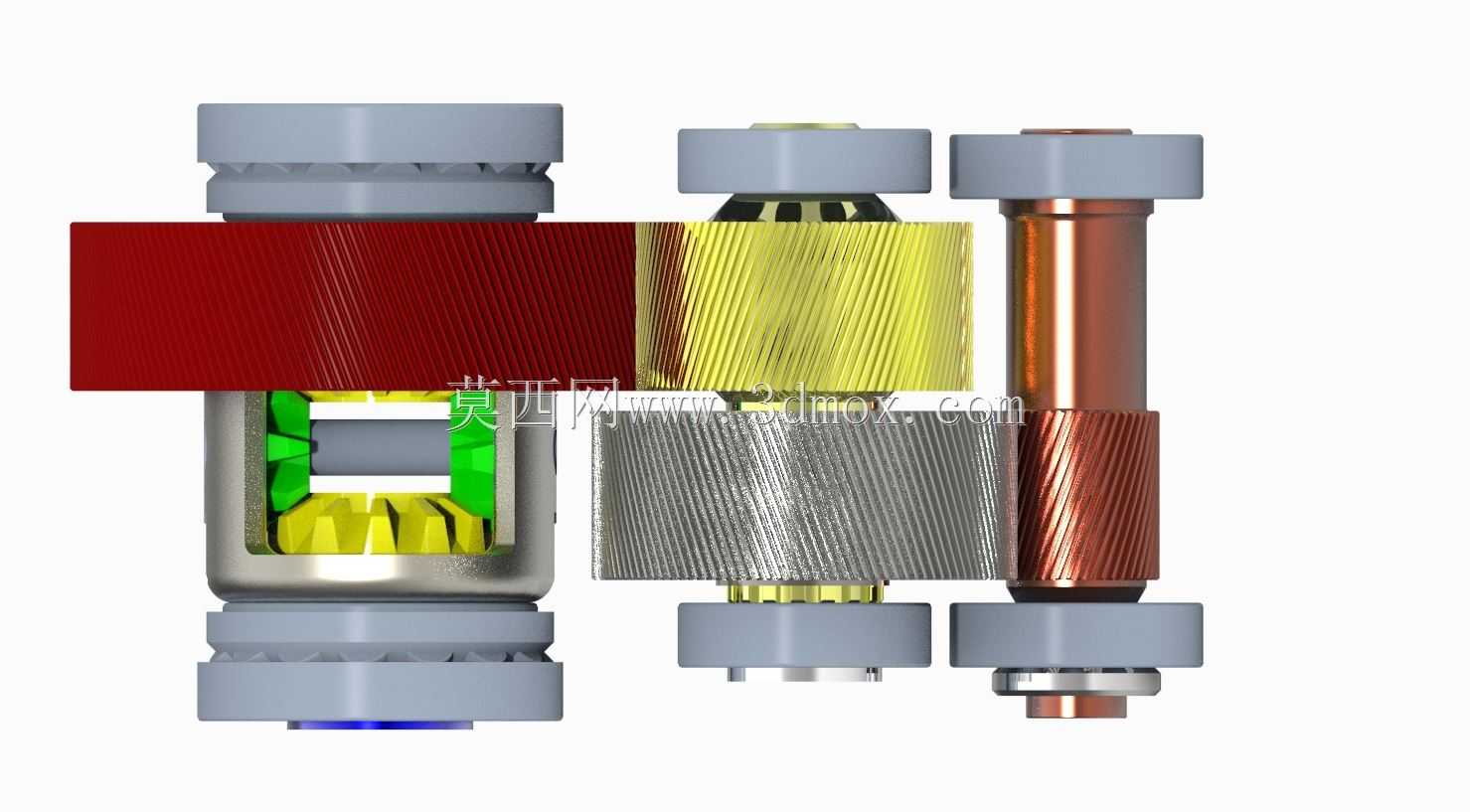

  在建模过程中,所有齿轮的参数都按照渐开线圆柱齿轮的设计标准做了参数化设置,齿面的接触强度、齿根的弯曲强度都经过校核,能够承受电机峰值扭矩输出时的冲击载荷,齿轮的螺旋角设置在18-22度区间,兼顾传动平稳性和轴向力的平衡,避免轴承承受过大的轴向载荷缩短使用寿命。轴承选型采用深沟球轴承搭配圆锥滚子轴承的组合,靠近输入轴的位置采用深沟球轴承适应高转速工况,靠近差速器输出端的位置采用圆锥滚子轴承承受更大的径向和轴向复合载荷,轴承位的配合公差按照基孔制选择过渡配合,既保证轴承安装后不会出现外圈跑圈的问题,也方便装配时的压装操作。整个箱体的密封采用平面密封胶配合端面密封槽的设计,上下箱体结合面的平面度控制在0.05mm以内,合箱后不会出现渗油漏油的问题,输出轴端的旋转密封采用双唇口油封,能够阻挡外部的泥水、灰尘进入箱体内部,同时防止内部润滑油泄漏。
