分体式滑动轴承轴台壳三维结构设计

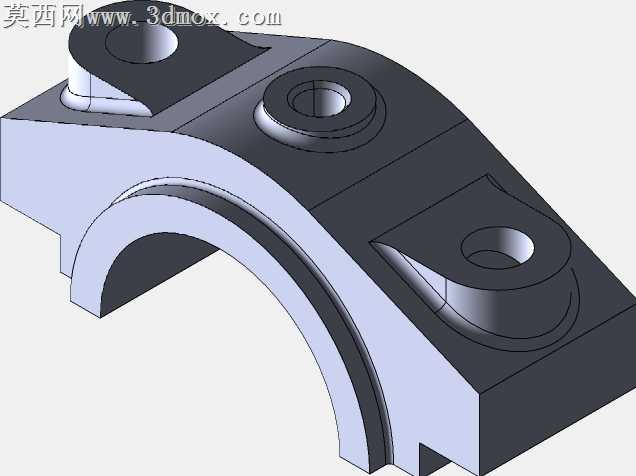

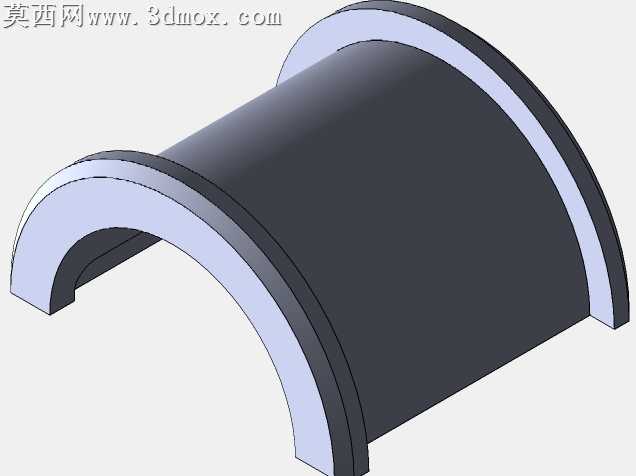

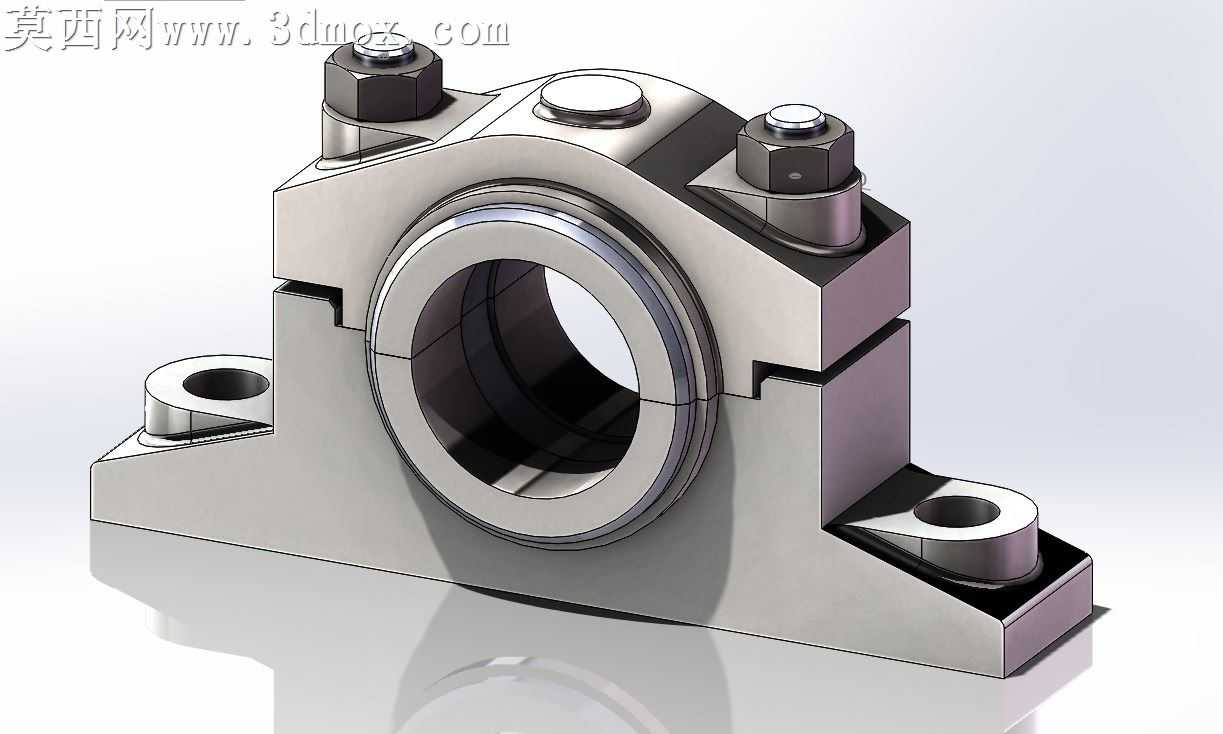

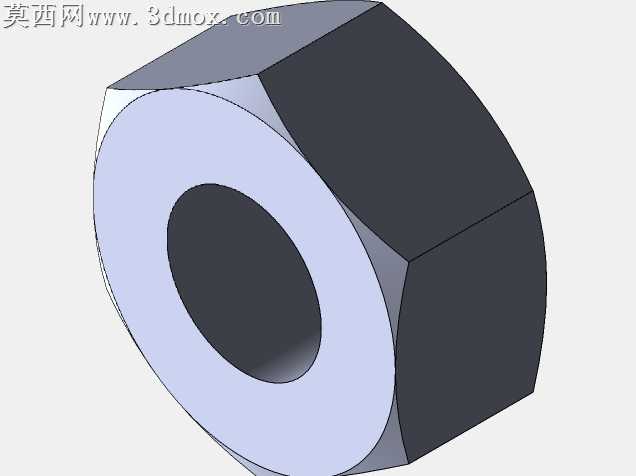

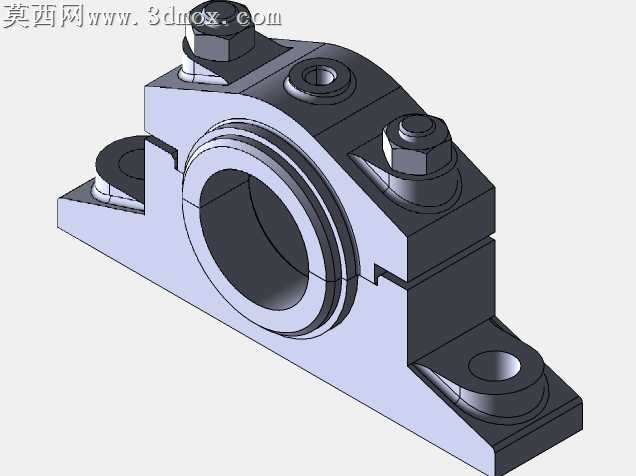

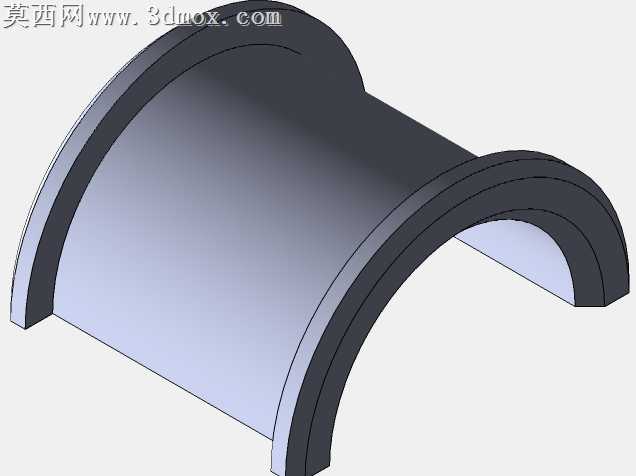

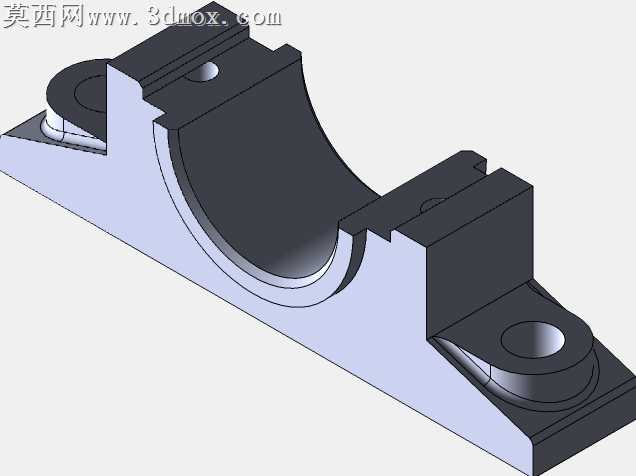

本作品为带滑动轴承的分体式轴台壳三维建模成果，建模过程严格遵循机械设计规范，先通过草图绘制完成底座安装孔位、中分面定位基准、轴承安装腔的轮廓约束，采用拉伸、切除、倒角、圆角等基础特征逐步搭建上下分体的主体结构，针对螺栓紧固位置单独设计凸台结构，预留螺母与螺栓头的安装避让空间，同时在轴承安装腔内壁预留轴瓦配合的公差余量，保证后续装配的合理性。渲染阶段采用金属材质赋予整体结构，底座与上盖部分设置哑光铸钢材质参数，螺栓、螺母等紧固件设置亮面镀锌金属质感，轴瓦部分添加耐磨合金材质的细微纹理，通过环境光、定向补光突出结构的棱角与装配缝隙，搭配地面反射效果清晰呈现整体的立体形态，直观展示各部件的装配关系。结构设计上采用上下中分的剖分式结构，通过两侧的六角螺栓实现上下壳体的锁紧固定，底座两端设置带沉孔的安装耳，可通过螺栓将整个轴台壳固定在设备基座上，上盖顶部设置注油孔位的预留凸台，可后续加装油杯实现滑动轴承的润滑补给，中分面位置设计定位止口，保证上下壳体装配时的同轴度，避免轴承安装后出现偏磨问题。设计思路围绕滑动轴承的支撑需求展开，兼顾安装便捷性与后期维护性，剖分式结构无需拆卸轴端部件即可完成轴承的更换与检修，安装耳的沉孔设计可避免固定螺栓突出影响周边部件布局，所有棱边均设置工艺圆角，既符合铸造加工的工艺要求，也能减少应力集中提升结构强度，整体建模过程中所有特征均保留参数化约束，可根据实际轴径、安装尺寸需求快速调整参数生成适配的型号，模型细节完整覆盖装配所需的所有配合面、安装位，可直接用于装配验证、工程图导出以及3D打印样件制作。
