集成行走轮的实波驱动电机结构设计

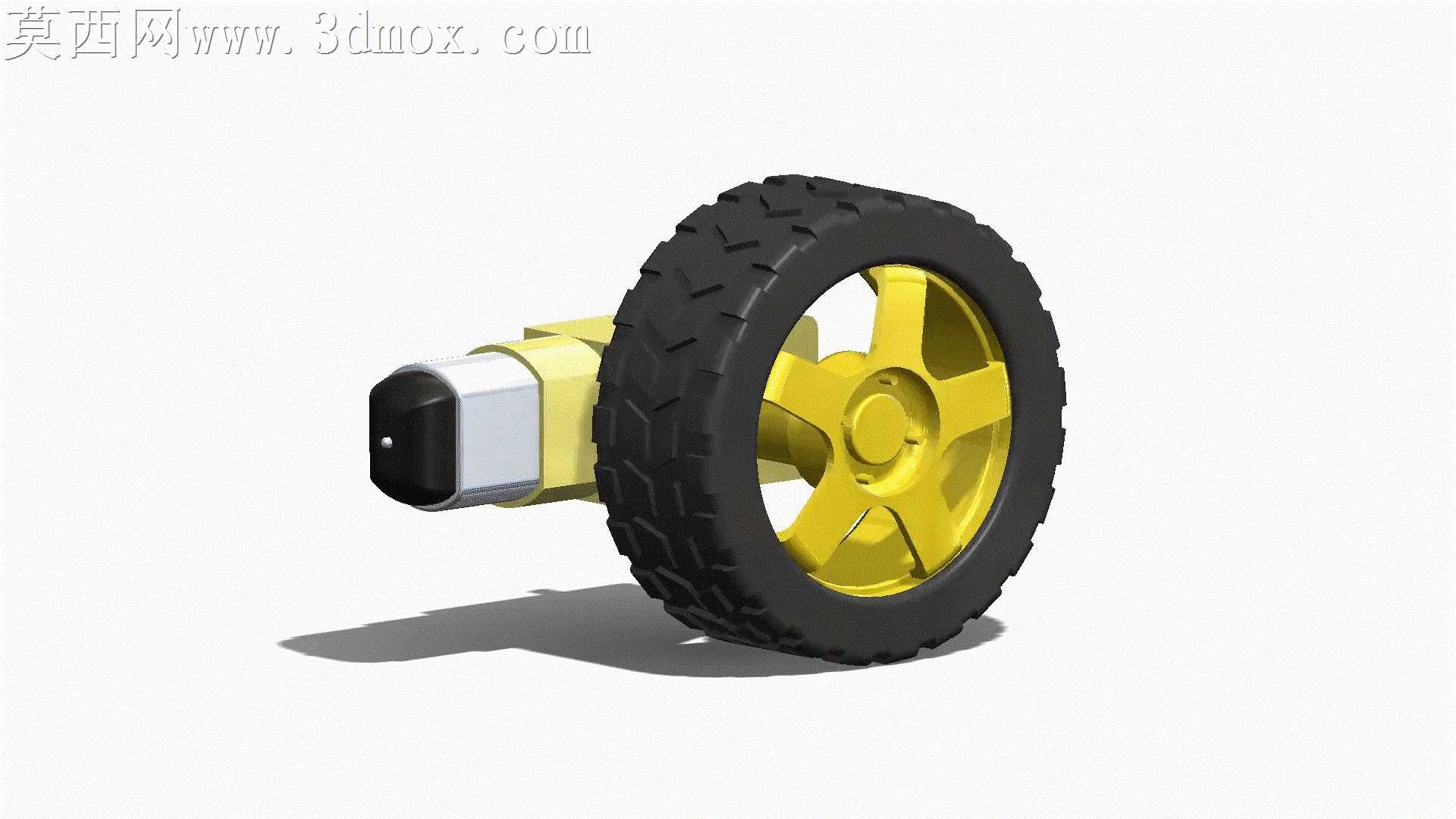

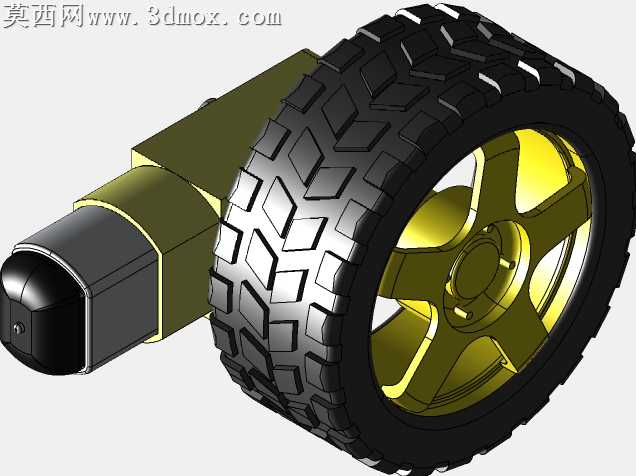

本作品为集成行走轮的实波驱动电机一体化结构，采用三维参数化建模方式完成全零件的特征构建，建模过程中严格遵循机械装配的配合逻辑，对电机本体、输出连接端、轮毂、橡胶轮胎等各个组成部件分别进行独立建模后完成总装配校验，确保各部件间不存在干涉问题，装配公差符合小型驱动组件的常规设计要求。材质设计层面，针对不同部件的功能属性匹配对应的材质表现：电机外壳部分采用哑光工程塑料材质，设置低反光度的漫反射参数还原塑壳质感；电机输出连接段采用金属银灰色材质，添加细微的磨砂纹理模拟金属机加工表面效果；轮毂部分采用亮黄色硬质塑料材质，调整高光反射参数呈现硬质塑胶的亮面质感，同时还原轮毂辐条的结构倒角细节；轮胎部分采用黑色橡胶材质，添加表面胎纹的凹凸细节，设置较高的粗糙度参数模拟橡胶的哑光防滑质感，轮胎表面的防滑纹路完全按照小型行走轮的实用纹路走向构建，兼顾视觉真实感与结构合理性。结构设计上，将实波电机的输出端与轮毂直接集成，省去额外的传动连接结构，大幅缩小驱动轮组件的整体体积，适配小型移动机器人、电动玩具等对安装空间要求严苛的应用场景，电机本体的接线端、端盖等细节均做了还原，轮毂的辐条采用对称式五辐结构，在保证结构强度的同时减轻轮毂自身重量，轮胎与轮毂的配合位置做了限位凸台结构设计，确保装配后轮胎不会发生轴向窜动。渲染环节采用工作室柔光布光方案，主光源从侧上方投射，形成自然的阴影过渡，添加环境反射贴图提升材质的真实表现，地面设置微弱的反射效果突出组件的立体感，动画制作层面通过运动仿真模块模拟驱动轮的转动运行状态，验证结构转动过程中的配合流畅度，直观展示该集成驱动轮的运行效果，整体设计兼顾结构实用性与视觉表现，可直接用于小型移动装置的驱动方案参考、教学演示或者相关产品的原型设计参考，各部件的建模特征保留完整参数，可根据实际使用需求调整尺寸参数适配不同的安装场景。
