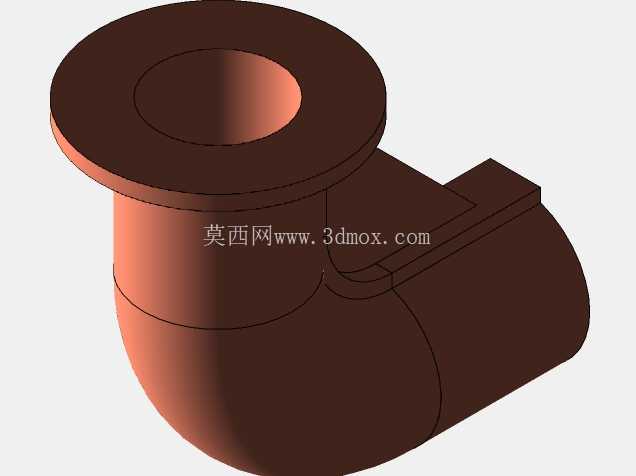

CSWP认证练习用带法兰90度弯管结构

　　这类带法兰端的90度弯管结构，在工业流体输送、小型液压回路、设备内部气路排布场景中应用十分广泛，核心作用是在有限安装空间内完成管路的直角转向，同时通过法兰端实现与对应接口的快速密封对接，避免管路直角焊接带来的应力集中、流道突变压损过大的问题。从结构设计逻辑来看，该弯头采用一体成型的流线型弯曲流道，弯曲段的曲率半径经过优化，既不会因为曲率过小造成流体转向时的局部阻力飙升，也不会因为曲率过大占用过多的安装空间，适配多数紧凑型设备内部的管路排布需求。

　　法兰端的密封面做了平整加工预留，实际生产中可根据对接介质的压力等级，选择加装橡胶密封垫、金属缠绕垫等不同密封件，法兰盘上的安装孔位按照通用法兰的孔距规范做了位置预留，安装时可直接穿入螺栓完成紧固，不需要额外做转接接头适配。弯头的另一端为平直管段结构，可根据实际安装需求选择承插焊接、卡套连接、螺纹连接等不同的对接方式，管段的外壁厚度经过强度校核，能够承受常规工业管路的工作压力，不会在长期带压运行过程中出现管壁开裂、变形渗漏的问题。在建模思路上，该结构先通过旋转特征完成弯曲流道与外壁的基础轮廓构建，再通过拉伸特征添加法兰盘与侧面的定位凸台结构，凸台的作用是在安装时提供周向定位基准，避免弯头安装后出现周向转动，影响后续管路的对接精度。

　　安装边界方面，法兰端的外径尺寸与同通径的标准法兰保持一致，弯曲段的外轮廓没有超出法兰盘的外径范围，安装时相邻部件不会与弯头本体产生干涉，平直段的长度预留了足够的管接头安装空间，不需要额外截短或接长即可完成装配。流道内壁做了顺滑过渡处理，在转向位置没有台阶、锐角等结构，流体通过时不会产生明显的紊流、噪音问题，也不容易在转角位置积存介质杂质，降低长期使用后的管路堵塞风险。

　　对于三维建模从业者来说，这类结构是练习SolidWorks高级建模、参数化设计的典型案例，建模过程中需要重点关注弯曲段与法兰端、平直段的衔接位置的曲率连续性，避免出现实体建模的零厚度、几何错误问题，同时可以通过参数化配置，快速调整通径、弯曲半径、法兰厚度等参数，生成不同规格的同系列弯头模型，覆盖更多的管路安装场景。在实际设备选型过程中，这类弯头需要根据管路的输送介质类型、工作压力、安装空间尺寸来确定具体的参数，比如输送腐蚀性介质时需要更换对应耐腐蚀的材质，高压工况下需要适当增加管壁厚度与法兰盘的厚度，保证结构强度满足使用要求。
