多孔圆形基座结构设计练习模型

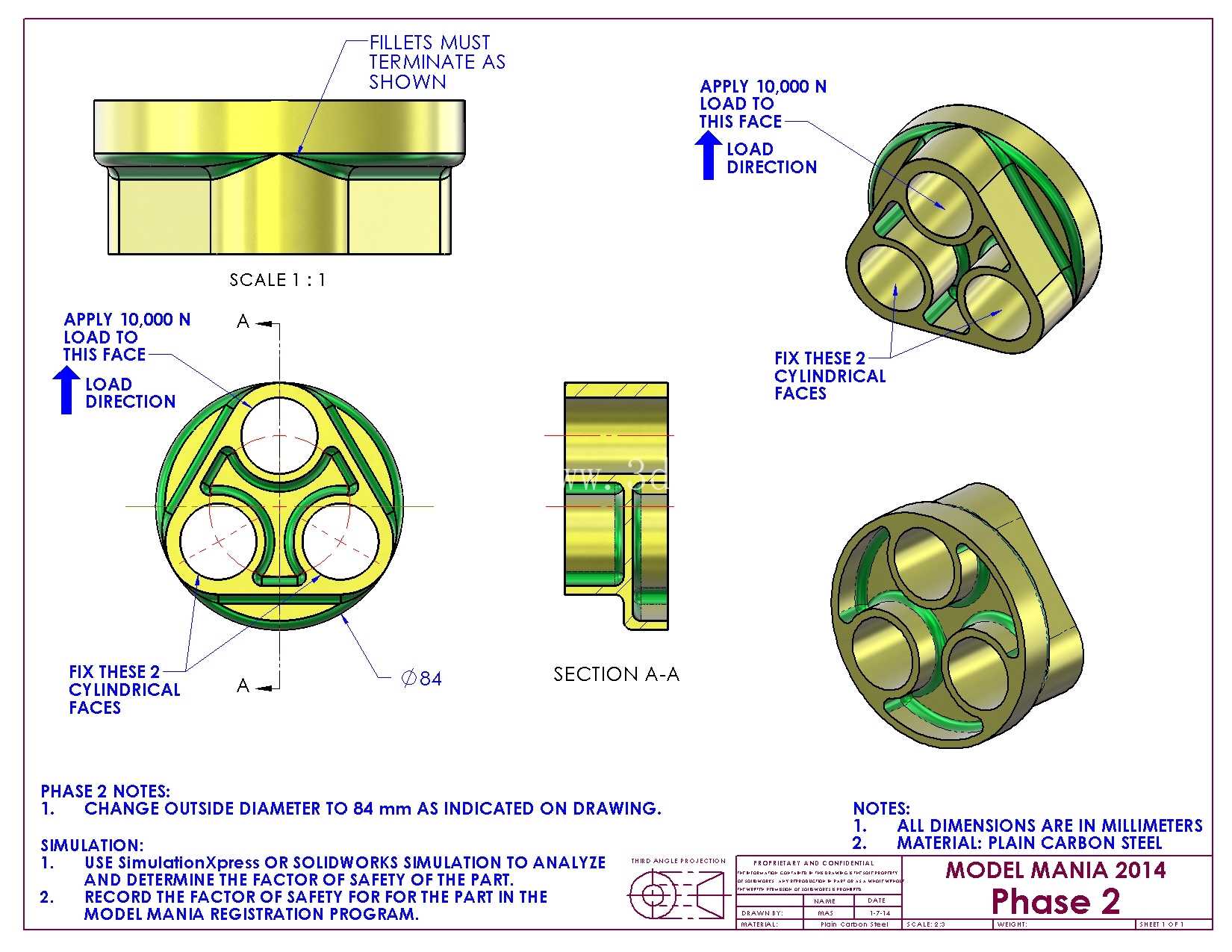

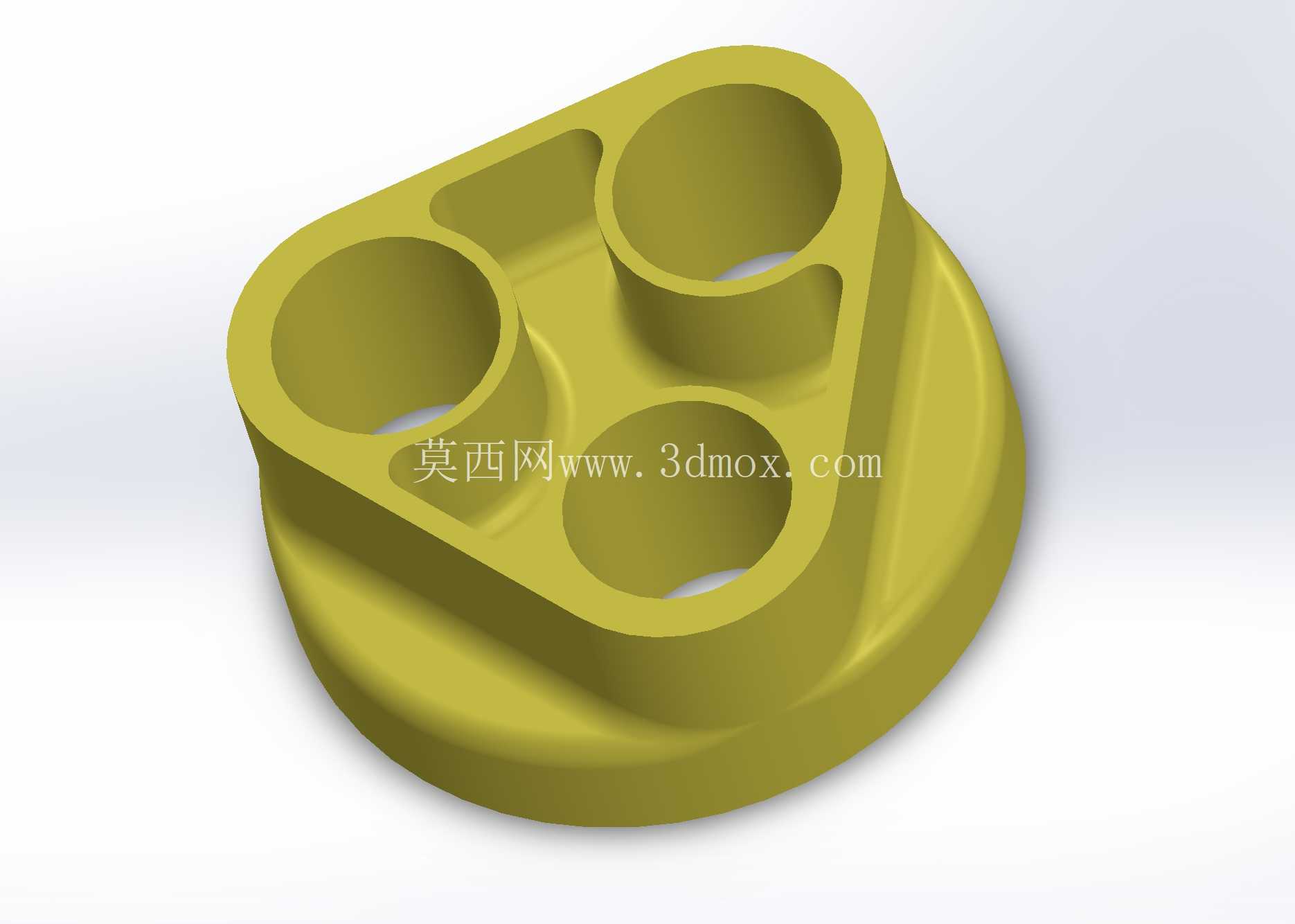

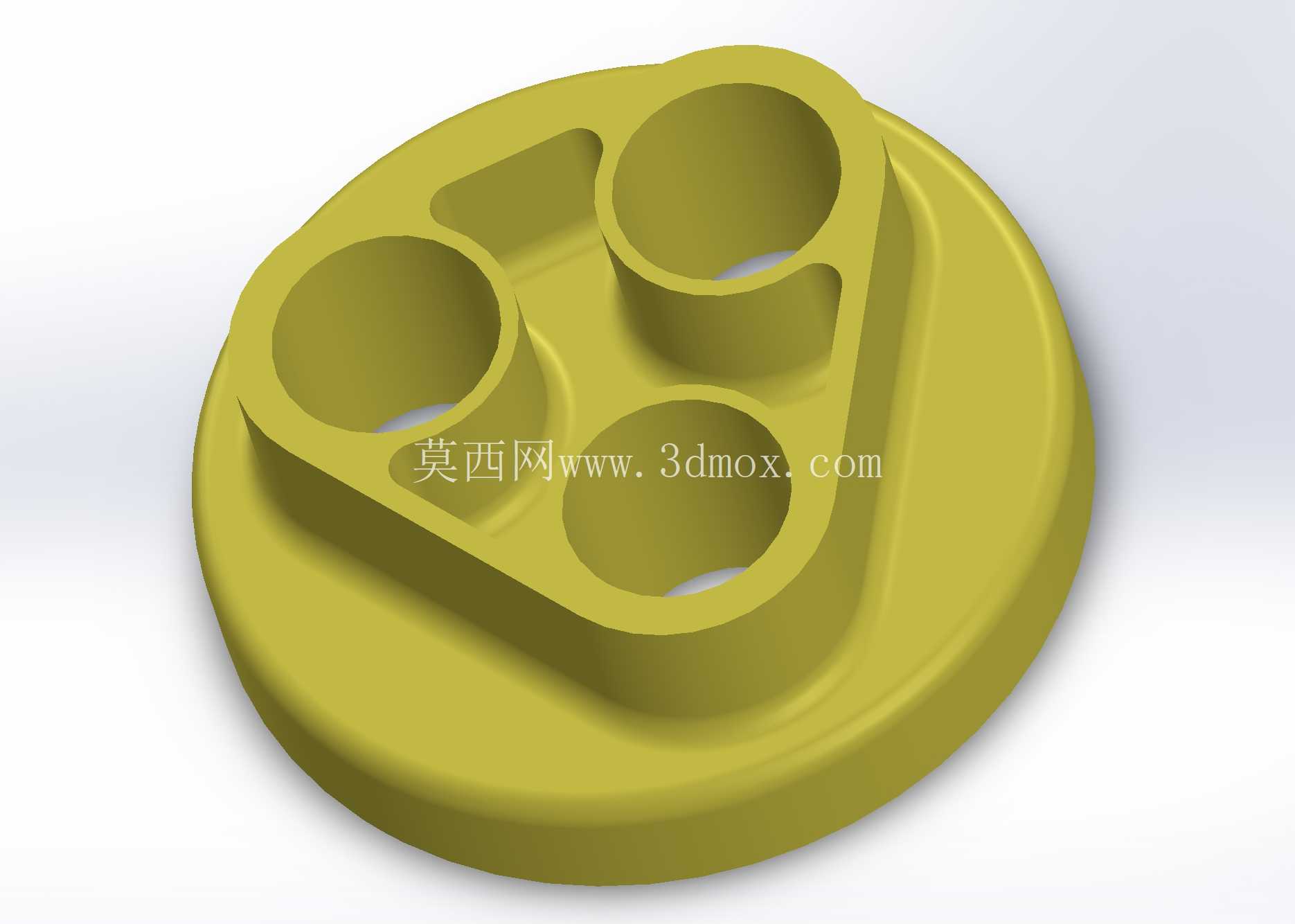

　　该零件属于盘类基座构件，整体采用圆形外轮廓设计，底部为平整安装面，可直接贴合对应安装基板完成定位固定，外圆边缘做了小尺寸圆角过渡，避免装配过程中锐边划伤操作人员，也能减少应力集中带来的断裂风险。主体凸起的承载区域设置了三个同轴通孔，孔位按照三角排布方式布局，相邻孔位之间设置了加强筋结构连接，既保证三个安装孔的位置精度，也能在零件承受轴向压载时，将载荷均匀分散到底部整个安装盘面，避免局部应力过大导致孔位开裂。三个通孔的孔径尺寸一致，孔壁做了均匀壁厚设计，可适配对应规格的紧固件或者穿装轴类零件，孔口位置做了微小倒角，方便装配时零件快速导入，减少装配对位的时间成本。

　　在三个孔位之间的非承载区域，做了局部挖槽减重设计，挖槽位置完全避开载荷传递路径，在不降低整体结构强度的前提下，有效减少零件的材料用量，降低整体重量，同时挖槽的边角都做了圆角过渡，避免注塑或者机加工过程中出现应力集中导致的零件变形。这类盘式多孔基座常应用在小型通讯设备内部，作为模块安装的承载底座，也可用于小型自动化设备的端盖定位构件，安装时依靠底部整面贴合保证支撑稳定性，三个通孔可分别穿装固定螺栓、信号传输接头或者定位销，不同孔位可根据实际装配需求选择配合公差，需要精确定位的孔位可选用H7级公差配合定位销，用于穿装紧固件的孔位可适当放大间隙公差，降低装配难度。

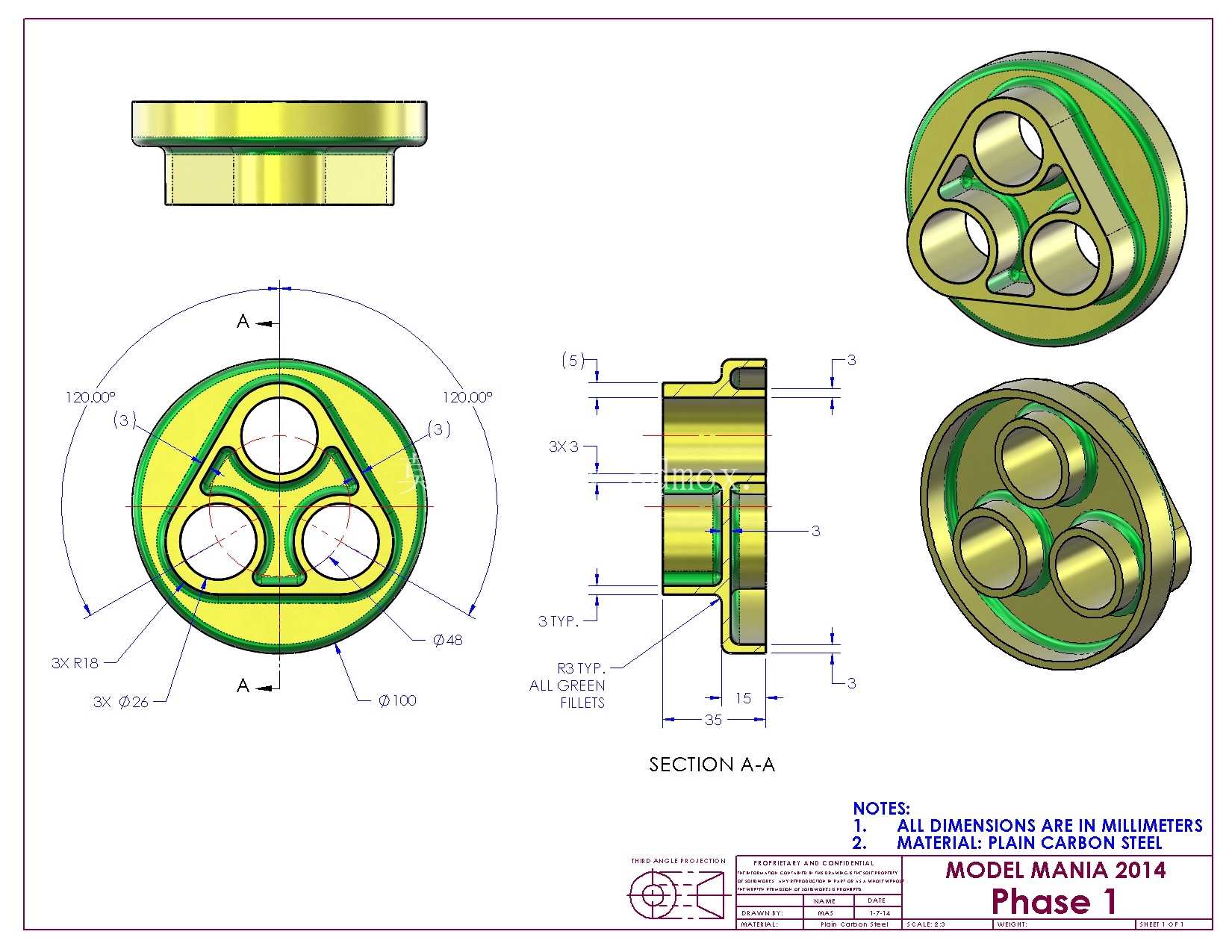

　　设计过程中优先保证三个孔位的位置度要求，以底部安装面为第一设计基准，外圆中心为基准原点，确定三个孔的中心坐标，再围绕孔位构建加强连接结构，最后做减重挖槽和边角过渡处理。整个零件的壁厚保持均匀过渡，最薄位置的壁厚不小于主体壁厚的百分之七十，避免注塑成型时出现缩痕、填充不足等缺陷，若采用机加工方式生产，均匀的壁厚也能减少加工过程中的震颤，提升加工表面质量。零件的整体高度与外圆直径比例控制在合理范围，安装时不需要额外增加支撑垫片，底部平整面即可保证足够的接触面积，承受垂直方向的载荷时，变形量可控制在常规使用要求范围内。三个孔的深度贯穿整个凸起承载区域，底部与安装面之间保留足够的实体厚度，避免孔位钻穿安装面导致装配时贴合不严。

　　加强筋的厚度设置为主体壁厚的百分之六十，既保证足够的支撑强度，也不会因为筋位过厚导致成型时出现表面缩印。挖槽的深度不超过凸起区域高度的二分之一，槽底保留足够的实体厚度，保证整体结构的抗扭性能，当零件承受侧向扭转力时，不会因为挖槽导致结构刚度不足出现变形。这类结构的建模练习重点在于基准的选择和特征的有序构建，先绘制底部圆盘的草图，拉伸生成基础基体，再绘制三个孔位的中心定位草图，拉伸生成凸起的承载台，之后切除生成三个通孔，再绘制加强筋和减重槽的轮廓，依次完成对应特征，最后添加所有边角的圆角和孔口倒角，整个建模过程完全遵循从基准到局部、从主体到细节的设计逻辑，可有效锻炼构型过程中的基准选择能力和结构合理性判断能力，也能直观理解盘类基座零件的载荷传递路径设计思路，为后续实际工程中同类零件的设计提供参考。
