互嵌式镂空莫比乌斯环传动结构件

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1131095
  • 互嵌式镂空莫比乌斯环传动结构件

这款互嵌式双环结构的设计核心,是将莫比乌斯环的单侧曲面拓扑特性融入机械环形构件的功能逻辑中,区别于常规平行布置的双环传动组件,两个环体沿单侧曲面轨迹完成空间交错嵌合,不存在传统双环结构的平行装配间隙带来的轴向窜动问题。从实际应用场景来看,这类结构可适配低载荷的连续回转传动工位,比如小型文创展示装置的回转驱动环、精密演示设备的无断点传动构件,也可作为特殊工况下的导向环使用,依托单侧曲面的连续轨迹特性,让配套的滚动接触件可以沿环体完成无换向的连续循环运动,省去传统双环结构需要设置的换向过渡结构,减少传动路径上的冲击点。

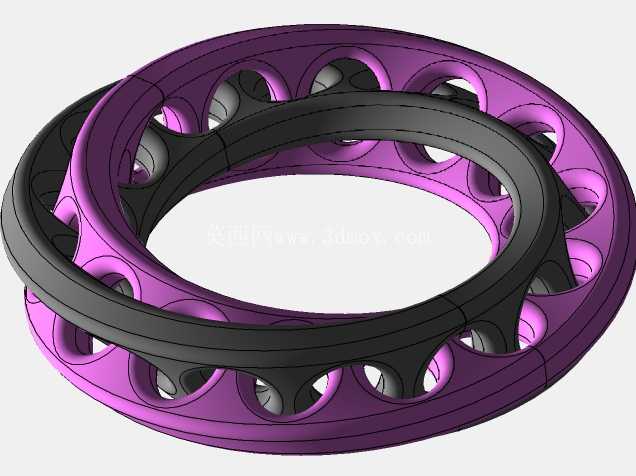

设计过程中首先要解决的是双环的空间干涉问题,两个环体的截面直径、环体整体中径的参数匹配需要经过反复校核,紫色外环采用周向均匀镂空的减重设计,镂空孔沿环体曲面等距排布,每个镂空孔的轮廓都随环体的曲面曲率做随形调整,既保证环体自身的结构刚度,又能最大限度降低整体重量,同时镂空结构也为内部嵌合的黑色内环提供了观察与装配的操作空间。黑色内环作为主要的承载接触环,表面做连续光滑的曲面处理,没有设置额外的凸起或卡槽,保证接触件沿环面运动时不会出现卡滞,两个环体的嵌合间隙控制在均匀的0.1mm范围内,既保证相对转动时不会出现卡涩,又不会因为间隙过大产生晃动。

从安装边界来看,整个环体的轴向安装尺寸要小于同中径的传统双叠环结构,因为两个环体是沿曲面交错嵌合,而非轴向平行堆叠,轴向占用空间可压缩30%左右,径向尺寸则与同规格单环保持一致,不需要额外扩大安装基座的径向开孔尺寸。安装时不需要设置复杂的定位结构,依托两个环体的嵌合轨迹即可完成自定位,只需要在环体的端面设置3个均匀分布的固定孔,即可将整个组件固定在安装基座上,固定孔的位置避开了镂空区域与环体交错的嵌合位置,保证固定时的夹紧力不会导致环体变形。

功能特性上,这款结构突破了传统环形构件的曲面局限,单侧连续曲面可以让配套的滚动体、牵引绳等接触件实现无限循环的单路径运动,不会出现传统圆环结构上运动到端面后需要折返的问题,在需要连续回转输送、无断点牵引的场景下,能大幅简化配套的导向结构设计。比如在小型环形输送演示装置中,使用这款结构作为导轨环,只需要一组驱动轮即可带动载具沿环体完成连续循环运动,不需要额外设置换向拨块、转角导轨等附加零件,整体结构的零件数量可减少40%以上,装配难度也随之降低。

设计思路上没有照搬常规莫比乌斯环的纯装饰性造型,而是从机械结构的实际功能出发调整曲面参数,将纯数学曲面的曲率做了工程化修正,避免出现曲率过小的应力集中区域,环体所有转角位置都做了R2以上的圆角过渡,即使采用3D打印或者注塑工艺加工,也不会出现壁厚突变导致的成型缺陷。镂空孔的尺寸经过受力校核,保证环体在承受额定径向载荷时,镂空位置的变形量控制在0.05mm以内,不会因为镂空导致环体刚度不足,同时均匀排布的镂空孔也可以作为散热通道,在环体配合转动产生摩擦热量时,能通过镂空位置形成空气对流,降低长时间运转的温升。

实际选型适配时,需要注意配套接触件的直径要与环体的截面宽度匹配,接触件的曲率半径要略大于环体表面的曲率半径,保证接触时为面接触而非点接触,降低接触应力,延长构件的使用寿命。如果用于传动场景,可在黑色内环的表面做微纹理处理,增加接触摩擦力,避免传动过程中出现打滑,而紫色外环作为支撑结构,可根据实际载荷需求调整壁厚,载荷较小时可进一步减薄壁厚降低重量,载荷较大时可适当增加壁厚,同时缩小镂空孔的尺寸提升整体刚度。
