大众品牌汽车标识踏板结构设计

做汽车外饰与座舱周边结构设计快十年，经手的品牌标识类配套件不下百款，这次做的大众标识造型踏板，最初的需求点来自改装市场与4S店售后配套的实际反馈——常规通用款金属踏板没有品牌识别属性，用户装车后总觉得和整车风格割裂，尤其是大众旗下多款车型的内饰都采用偏规整的德系线条，突兀的通用踏板会破坏座舱整体的视觉协调性。

先从实际应用场景拆解，这类踏板主要覆盖两个安装位置：一是座舱内的休息踏板区域，也就是驾驶员左脚常搁置的固定踏板位，二是部分SUV、MPV车型的车门迎宾踏板位，两个位置的使用工况有明显差异。休息踏板区域长期承受驾驶员左脚的静压力，遇到颠簸路段时还会承受瞬时的侧向蹬踏力，同时会被鞋底带的泥沙、雨雪侵蚀，冬季还可能接触到融雪剂这类腐蚀性介质；迎宾踏板位置除了承受上下车时的踩踏载荷，还要考虑开门时的视觉展示效果，边缘不能有尖锐凸起避免剐蹭裤腿，表面要有足够的摩擦力防止雨天鞋底打滑。

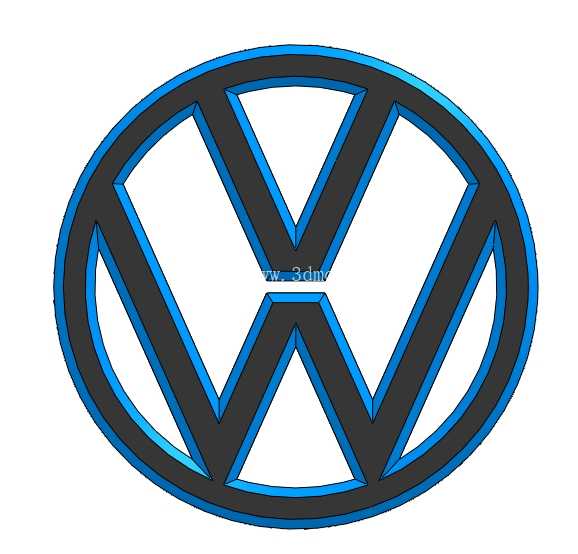

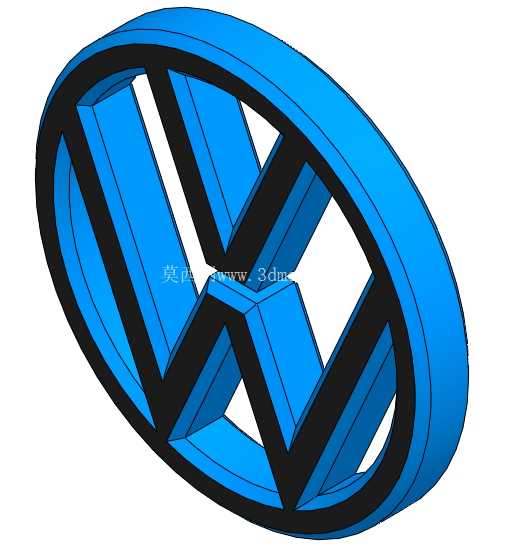

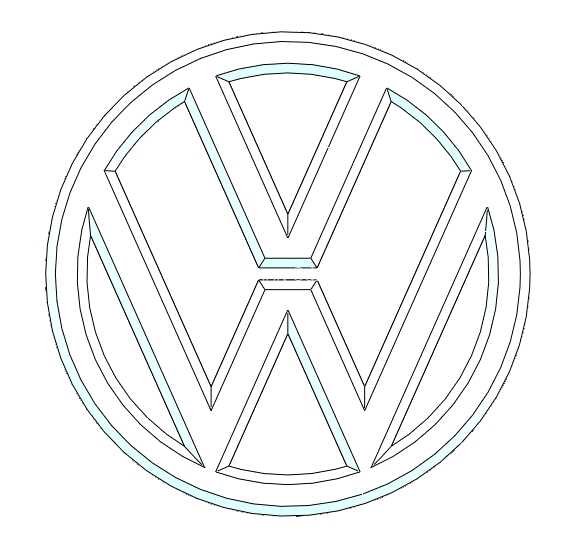

设计思路上没有采用常规的平板印刷车标方案，那种工艺做出来的标识用半年就会被鞋底磨花，完全失去品牌展示的意义。最终采用的是一体化嵌合结构，把大众经典的VW环形标识做成立体嵌件，外圈的环形轮廓和踏板的金属基底做沉台嵌合，标识本身的凸起高度控制在1.2mm，既保证手指、鞋底接触时能摸到清晰的立体轮廓，又不会因为凸起过高造成硌脚、积灰难清理的问题。标识内部的V、W造型棱边全部做了R0.8的圆角过渡，避免尖锐棱边长期摩擦刮坏鞋底，也能减少应力集中，避免长期踩踏后棱边位置出现漆面崩裂。

尺寸边界的设定参考了大众旗下主流A级到B级车型的休息踏板安装位数据，踏板整体长度控制在320mm，宽度85mm，这个尺寸能适配朗逸、速腾、迈腾、帕萨特等多款主销车型的原厂安装孔位，不需要用户额外打孔改装。背面的安装卡扣位置完全对齐原厂踏板的固定点，卡扣采用弹性PA66材质，拆卸时不会刮坏原车地毯周边的塑料饰板，安装后贴合间隙控制在0.5mm以内，不会出现行车时踏板晃动产生异响的问题。

功能特性上，踏板基底采用6061铝合金做硬质阳极氧化处理，表面硬度达到HV400以上，正常踩踏使用五六年不会出现明显的磨痕。标识部分的蓝色填充层采用耐候性聚氨酯材料，和金属基底的结合力达到一级标准，不会因为温度变化（-30℃到80℃的使用环境区间）出现脱落、变色的问题。踏板表面除了立体标识之外，还做了间距5mm的细微防滑滚花纹理，纹理深度0.3mm，既能保证鞋底和踏板之间的摩擦系数达到0.6以上，又不会因为纹理过深卡进泥沙难以清理。

之前做过几款其他品牌的同类型踏板，曾经踩过一个坑：标识的环形外圈做的是等宽结构，装车后从驾驶位视角看过去，因为透视变形的原因，会显得下窄上宽，视觉上很不协调。这次调整了环形外圈的宽度比例，靠近驾驶员一侧的环宽比另一侧宽0.7mm，利用视觉误差修正透视带来的变形，坐进驾驶位看过去整个标识是规整的正圆形，完全符合大众品牌标识的标准视觉比例。另外考虑到迎宾踏板的安装场景，在踏板的下边缘做了2mm的导水斜槽，雨天开门时滴在踏板上的水会顺着斜槽流到车外，不会渗进车门缝里腐蚀车门的密封胶条。

结构验证阶段做了10万次的踩踏疲劳测试，用75kg的载荷以每分钟30次的频率反复踩踏踏板中心位置，测试结束后踏板没有出现变形，标识嵌合位置没有出现松动，表面氧化层没有出现脱落。耐腐蚀测试阶段，按照整车零部件的标准做了72小时盐雾测试，踏板表面没有出现锈点，蓝色填充层没有出现褪色。安装适配性测试找了五款不同年款的大众主销车型，全部能做到无损安装，安装后和周边饰板的贴合度和原厂件没有明显差异，不会出现突兀的改装感。

很多人觉得这类带品牌标识的踏板只是装饰件，实际从工程角度看，它既要满足装饰性的品牌识别需求，更要满足长期使用的结构可靠性，毕竟踏板是和驾驶员直接接触的部件，一旦出现松动、滑脱，在驾驶过程中可能会影响驾驶员操作踏板，带来安全隐患。所以在设计时没有为了突出标识效果做过高的立体造型，所有的结构设计优先级首先是使用安全，其次是耐用性，最后才是视觉展示效果，这也是做汽车配套零部件和普通文创类周边产品最大的区别——所有的外观设计都要给功能可靠性让路。
