一米长小型皮带输送线结构设计

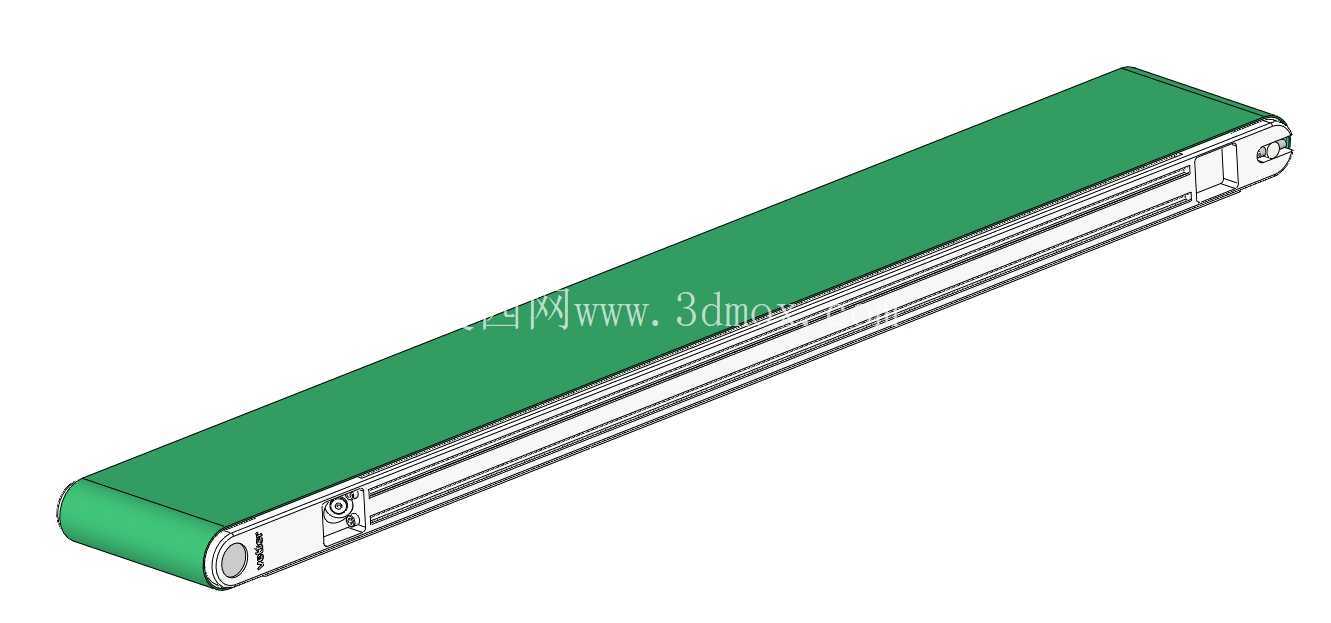

　　该套三维结构呈现的是一台长度约一米的小型轻型皮带输送设备，整体采用窄长条形布局，主体由绿色输送皮带、铝型材机身框架、端部辊筒组件、张紧调节结构、侧边安装槽以及端部驱动安装位构成。设备外观简洁，机架沿输送方向贯通，皮带包覆在长条形承载面上，两端通过辊筒完成转向与张紧，适合在空间受限、工位间距较短的自动化产线中承担小件物料的水平转运任务。

　　从实际使用场景看，这类短距离皮带线常布置在装配工位之间、检测设备出入口、包装线前段或人工操作台旁，用于输送塑胶件、冲压小件、电子元件、包装盒、轻型加工件等低载荷物料。由于机身宽度较窄、长度适中，它既可以单独作为一段过渡输送装置，也可以多台拼接形成连续流水线。端部预留的驱动与安装结构，能够配合减速电机、同步带或链传动组件实现动力输入；在无动力需求的场景下，也可依据辊筒转动关系改造为重力或人工推送式输送滑道。

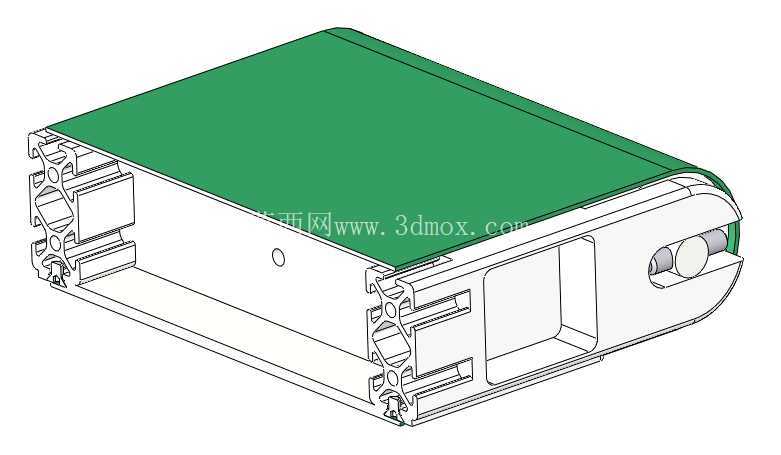

　　结构设计上，机架主体采用型材式梁体思路，侧面保留连续槽道，便于安装传感器支架、导向挡板、防护边、光电开关、调速控制盒以及工位附件。型材槽道的存在降低了后期改造难度，设备固定时可通过槽内螺母、角件或底部支脚完成连接，不需要在主梁上大量焊接或二次钻孔。皮带承载面位于机架上方，边缘与机身形成较紧凑的包覆关系，能够减少小件物料卡入侧边的风险；端部辊筒区域设置了调节件，可通过端部螺钉或滑块结构调整辊筒中心距，从而补偿皮带伸长、修正皮带跑偏，并维持合适的张紧力。

　　皮带部分采用平皮带形式，表面平整，适合规则箱体、托盘或零件底面稳定通过。绿色带面在三维模型中与银灰色机架形成明显区分，便于在设计评审中识别运动件与固定件。皮带绕经两端辊筒后，下部回程段贴近机身内侧布置，使整机外轮廓保持规整。对于需要防静电、耐油或耐磨的工况，可在工程细化阶段替换为对应材质带体，但带轮直径、辊筒长度和张紧行程需要同步校核。

　　端部结构是该设备建模和选型时需要重点关注的区域。驱动端通常需要容纳辊筒轴、轴承座、传动轮及张紧调整空间，从动端则承担皮带转向和微调功能。模型中端部侧板与辊筒安装位置关系清晰，能够直观看到轴端外露、侧板固定和梁体连接的方式。若在真实设计中采用电机直连或端部链轮驱动，应检查电机外径、传动件包络和维护扳手空间，避免驱动装置与支脚、护罩或相邻设备发生干涉。

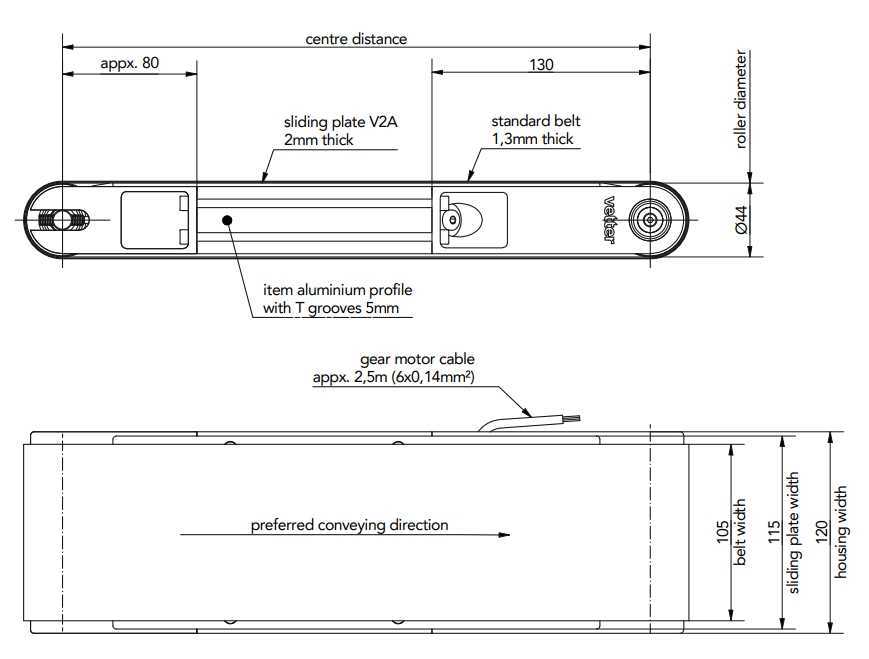

　　外形边界方面，设备沿输送方向呈细长形态，长度按一米级工位输送考虑，宽度和高度均偏向轻型化设计。布置产线时，应在进料端和出料端保留物料过渡距离，在驱动侧预留电机与接线空间，在张紧侧保留调节操作空间。底部若搭配标准支脚或铝型材支架，可通过机身侧槽进行高度和倾角调整；若直接安装在工作台面上，则需确认底部连接面的平面度，防止机架扭曲导致皮带跑偏。

　　从建模完整性角度看，该结构适合用于输送线方案布局、工位三维排布、非标设备干涉检查以及轻型输送机构教学参考。设计人员可在此基础上补充驱动电机、链轮、轴承、紧固件、支脚和护罩，也可以根据物料尺寸加宽皮带、延长机身或增加挡边。进行工程细化时，需要重点核算皮带有效宽度、辊筒转速、输送速度、电机扭矩、张紧行程以及机架挠度，使设备在轻载连续运行条件下保持平稳输送。
