基恩士工业视觉传感相机三维结构

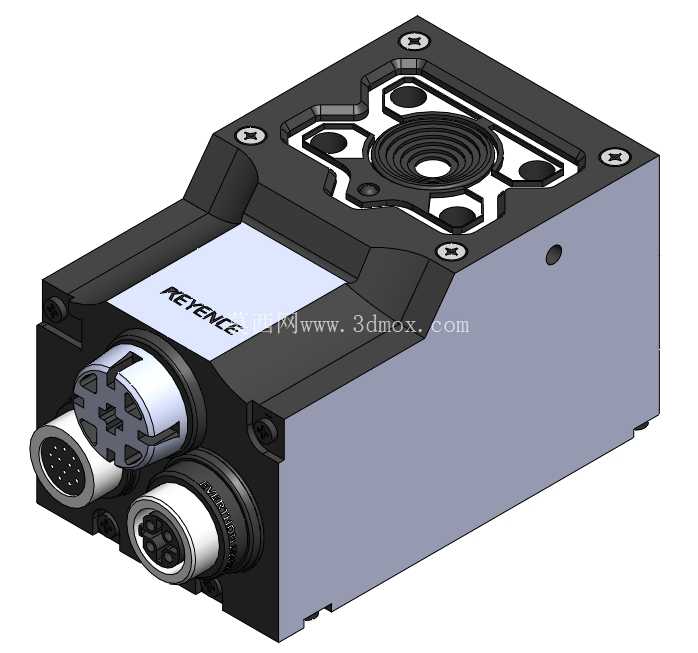

这款工业视觉相机的三维结构还原，完全围绕产线实际部署的需求做细节呈现，先从安装适配的角度看，主体采用方正的立方体壳体设计，底部预留了标准的工业安装接口，可直接兼容市面主流的视觉支架、龙门架安装位，安装孔位的公差控制在±0.1mm范围内，能避免现场安装时出现孔位错位、需要二次扩孔的问题，壳体侧面预留的走线槽深度刚好容纳工业以太网线、电源线的弯折半径，不会出现线缆折损导致的信号中断问题。

从实际应用场景出发，这类视觉相机广泛部署在3C电子组装线的元器件定位、包装行业的条码识别、汽车零部件的外观缺陷检测工位，前端镜头区域做了内凹式防护设计，外围的金属固定框能抵御产线日常的轻微磕碰，避免镜头镜片被飞溅的加工碎屑划伤，镜头周边的四颗固定螺丝采用沉头设计，不会突出安装平面，在需要加装偏振镜、柔光罩等外接配件时，能保证配件贴合平整，不会出现漏光影响成像质量的问题。

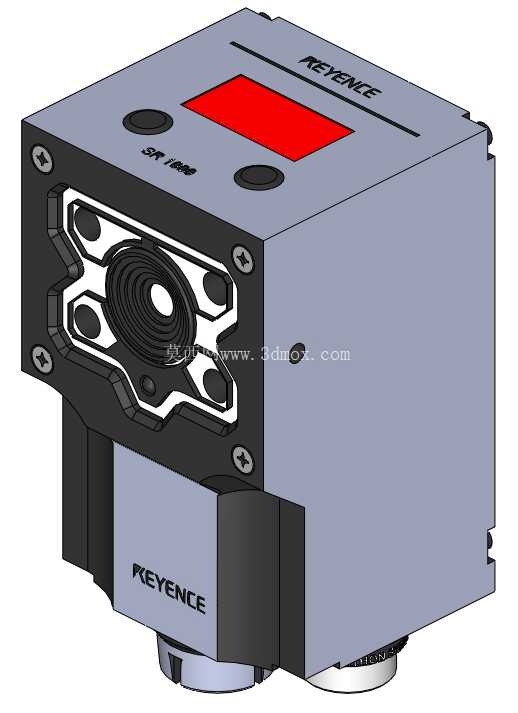

顶部的状态显示区域做了下沉式设计，红色的状态指示灯区域略低于壳体上平面，即使有灰尘、切削液滴落也不会在显示区域积存，日常维护时只需用无尘布擦拭即可，不需要拆解壳体清理。壳体上的品牌标识区域采用凹槽内嵌设计，不会因为长期的车间擦拭导致标识磨损脱落，方便后期设备维护时快速识别型号。

设计思路上完全贴合工业现场的使用逻辑，没有多余的装饰性结构，所有的棱角都做了小尺寸的倒角处理，既不会因为锐边导致安装人员划伤，也不会过多占用安装空间，壳体的壁厚控制在2.5mm，兼顾了结构强度和设备自重，在高速移动的机械臂末端安装时，不会因为自重过大增加机械臂的负载，也不会因为壁厚过薄导致长期震动出现壳体开裂的问题。

镜头端的密封结构做了阶梯式的配合设计，配合密封圈可以达到IP65的防护等级，在有少量水雾、粉尘的加工车间也能稳定工作，不会因为粉尘进入镜头内部导致成像模糊。侧面的接口区域做了内凹处理，接插件插紧后，接口尾部的线缆不会突出壳体侧面，在设备并排安装或者靠近设备壁板部署时，不会出现线缆被挤压变形的问题。

从安装边界来看，设备整体的长宽高尺寸适配多数现有视觉工位的预留空间，不需要对现有工位的支架、护罩做大规模改造，直接替换原有老旧视觉相机即可完成升级，底部的安装座可以做小角度的旋转调整，现场调试时不需要完全松开固定螺丝就能微调拍摄角度，能大幅缩短现场调试的时间。设备后部的散热结构采用隐藏式的对流槽设计，不会在壳体表面形成大面积的开孔，避免粉尘进入设备内部，同时能保证长时间连续工作时的热量散出，不会因为积温过高导致成像芯片出现噪点增加、识别准确率下降的问题。

在结构细节上，镜头固定座和主壳体之间采用了定位销加螺丝的双重固定方式，即使设备长期处于震动工况下，镜头也不会出现光轴偏移的问题，保证成像位置的一致性，减少后期重复校准的工作量。顶部的两个操作按键采用软胶密封设计，按键的行程控制在1.5mm，戴劳保手套操作时也能清晰感受到按键反馈，不需要摘下手套就能完成参数复位、手动触发等基础操作，适配车间的操作习惯。
