可弯曲柔性气动输送管路结构设计

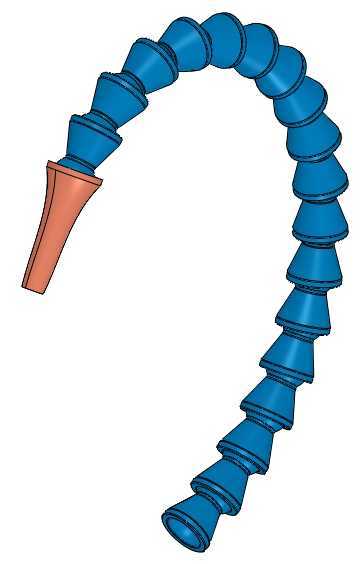

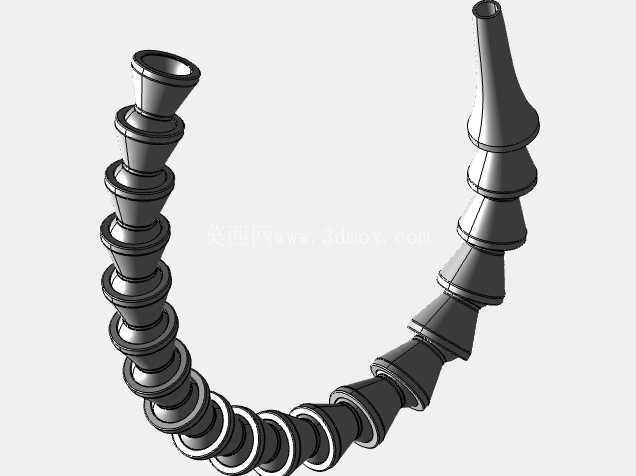

　　在工业气动系统、低压流体输送场景中，可任意弯曲定型的柔性管路一直是布线环节的核心适配部件，这款可弯曲柔性管路的三维结构设计，完全围绕现场复杂布线的实际需求展开，解决了硬质管路无法适配非规则走线路径、普通软管无法保持弯曲形态的痛点。从结构组成来看，管路主体采用多节锥台状嵌套单元依次拼接，每一节单元的锥面角度经过反复校核，相邻单元之间既可以实现小角度相对转动，又不会出现脱节或者密封间隙过大的问题，多节单元累加之后可以实现大曲率半径的弯曲定型，不需要额外的管夹或者固定支架就可以保持预设的走线路径，在设备内部空间紧凑、走线拐点多的场景下，能够大幅减少管路接头的使用数量，降低气动系统的泄漏风险。

　　管路一端设计为扩口式快接接头结构，接头端面做了锥面密封处理，可以直接和标准气动快插接头对接，不需要额外加工密封面，安装时只需要将接头推入对应规格的快插端口即可完成固定，拆卸时按压快插接头的释放环就可以拔出管路，能够大幅缩短现场布线的装配时间。在设计过程中，首先确定的是管路的最小弯曲半径参数，通过调整每一节锥台单元的长度和锥度，将管路的最小弯曲半径控制在管路外径的3倍左右，既可以满足大部分设备内部的走线弯折需求，又不会因为弯曲半径过小导致管路内部通径出现明显缩径，影响压缩空气或者低压流体的输送效率。每一节嵌套单元的配合面都设计了微小的阻尼凸点，当管路弯曲到目标角度之后，凸点之间的摩擦力可以让管路保持当前形态，不会因为内部流体的压力或者自身弹性出现回弹，在需要频繁调整管路走向的测试工位、设备调试场景下，不需要反复调整管夹位置就可以快速完成走线调整。从安装边界来看，管路的主体外径保持统一尺寸，接头部分的外径比主体略大2mm，在设计设备内部的走线槽或者穿线孔时，只需要预留比接头外径大1mm的通过间隙即可，不需要针对不同弯曲形态做额外的空间预留。

　　管路的内壁做了光滑圆弧过渡处理，每一节单元拼接之后的内壁没有明显的台阶，流体在管路内部流动时不会出现明显的紊流，能够降低流体输送过程中的压力损失，在0.8MPa的常规气动系统工作压力下，管路的压力损失可以控制在5%以内，完全满足常规气动回路的输送要求。在材料选型的适配设计上，三维模型预留了不同材料的参数适配空间，主体嵌套单元如果采用POM材质加工，可以满足常规压缩空气输送的耐磨和强度要求；如果采用硅胶材质加工，则可以适配低压通风、粉体输送的场景，接头部分的尺寸统一按照标准气动接头规格设计，不需要针对不同使用场景修改接头的安装尺寸，提升了部件的通用化程度。

　　在实际应用场景中，这类柔性定型管路除了常规的工业设备气动布线之外，还可以用于小型工位的冷风输送管、焊烟收集的定向吸气臂、小型实验设备的流体输送管路，只需要调整管路的整体长度和单元节数，就可以适配不同的输送距离要求。建模过程中对每一节单元的配合间隙做了精确的参数化设定，相邻单元之间的径向间隙控制在0.1mm以内，既可以保证相对转动的灵活性，又不会因为间隙过大导致管路弯曲时出现径向晃动，管路伸直状态下的整体直线度误差控制在每米1mm以内，长距离布设时不会出现明显的下垂变形。针对管路的耐用性设计，每一节单元的壁厚做了均匀化处理，弯曲过程中单元的受力点集中在锥面的配合位置，不会出现局部应力集中导致的单元断裂问题，经过反复弯曲测试的仿真验证，管路在正常工作压力下可以实现超过10万次的反复弯曲调整，不会出现结构损坏或者密封失效的问题。
